卧式摆动气缸驱动往复式传动机构

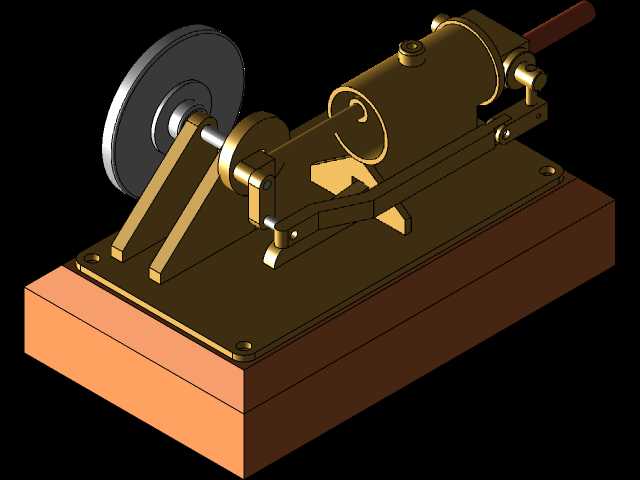

　　这套气动往复传动机构的三维建模，完全围绕小型工位直线往复驱动的实际工况展开，在轻工装配、小件送料、工位节拍推送这类场景里，这类结构的应用占比不低，相比纯电机驱动的曲柄滑块，气动驱动的响应速度更快，过载时的泄压特性能更好保护工位上的易损工件，不会因为硬卡滞造成工件或机构本身的结构性损坏。从结构布局来看，整套机构采用卧式安装逻辑，底部的双层安装基座承担全部承重与定位基准，下层基座为加厚实体结构，预留了四个沉头安装孔位，可直接通过内六角螺栓固定在铝型材工位架或者钢制工作台面上，安装孔的孔距按照常规小型工位的通用安装边界设计，横向孔距适配120mm标准铝型材的槽位间距，纵向孔距控制在80mm，不需要额外加工转接板就能完成快速装夹固定，

　　上层安装板作为所有运动部件的定位基准，平面度公差按照IT7级控制，保证运动部件的运行平面不会出现偏斜。动力端采用单作用摆动气缸作为动力输出源，气缸缸体通过两个L型支架固定在上层安装板的后侧位置，缸体轴线与安装板平面保持平行，气缸活塞杆的输出端通过铰接销轴连接曲柄摆杆，摆杆的另一端与滑动导杆组件铰接，滑动导杆通过两个带铜衬套的导向支座做直线往复导向，导杆的前端伸出端可以根据实际工位需求加装推头、夹爪或者检测元件安装座，导杆的有效行程控制在60mm，完全覆盖小件推送、工位避让这类常规动作的行程需求。飞轮组件安装在摆杆的回转轴另一端，这个设计并非多余结构，在气动驱动的往复机构里，飞轮的转动惯量可以抵消活塞运动到上下止点时的速度突变，

　　让整个往复运动的速度曲线更平滑，减少铰接位置的冲击载荷，同时在气源压力出现小幅波动时，飞轮的储能作用能保证机构运行速度不会出现明显顿挫，避免工位节拍出现紊乱。所有铰接位置都采用销轴加耐磨衬套的配合结构，衬套选用锡青铜材质，自润滑特性可以减少日常维护的频次，销轴的配合公差选用H7/g6，既保证转动的灵活性，又不会出现过大的配合间隙造成运动窜动，导向支座内的铜衬套长度是导杆直径的2.5倍，长导向设计可以抵消导杆伸出时的悬臂弯矩，避免导杆出现别卡、磨损不均的问题。设计过程中特意做了运动干涉校验，当导杆运动到最大伸出位置时，摆杆的摆动角度不会超过30度，保证气缸活塞杆的受力方向始终与缸体轴线的夹角在合理范围内，

　　不会出现过大的径向力损坏气缸密封件，当导杆缩回到初始位置时，所有运动部件都不会超出安装基座的外轮廓边界，不会和周边的工位护栏、其他执行机构产生空间干涉，整套机构的总宽度控制在180mm，总长度240mm，总高度（含飞轮）150mm，占用的安装空间非常紧凑，适合在多工位排布的自动化装配线上密集布置。从受力角度核算，当气源压力为0.5MPa时，气缸的输出推力可以达到120N，完全能够满足0.5kg以内小件的推送、压装需求，铰接位置的销轴直径选用8mm，按照剪切强度核算，安全系数可以达到4以上，满足长期连续运行的强度要求，安装基座的厚度设置为20mm，即使在连续冲击载荷下也不会出现基准面变形的问题。这套结构没有多余的冗余设计，每个部件都承担明确的功能，导向组件保证运动精度，动力组件提供驱动力，飞轮组件优化运动平顺性，安装基座提供统一的定位基准，所有部件的选型都围绕小型工位往复驱动的实际需求，没有过度追求参数冗余，兼顾了运行可靠性和制造成本的平衡。
