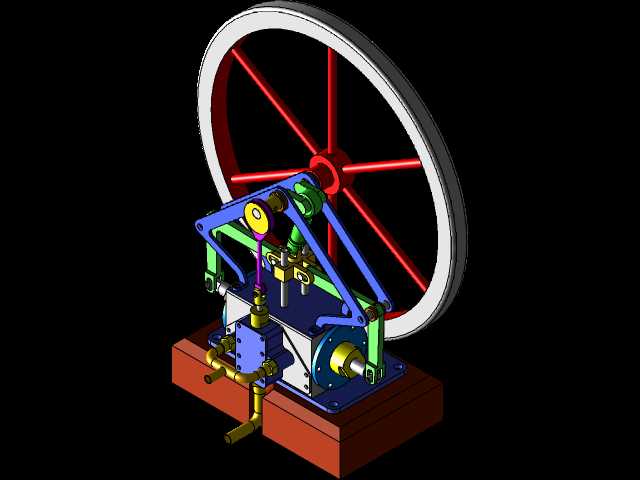

双活塞试验单缸蒸汽机总装结构

　　这套双活塞试验单缸蒸汽机结构，主要面向小型动力试验、教学演示以及复古动力装置复刻场景使用，可用于热力学原理验证、机械传动效率测试，也可作为小型动力输出单元适配低负载的演示类设备、小型工坊辅助装置的动力源。不同于常规单活塞单缸蒸汽机的配气与动力输出逻辑，这套结构采用双活塞布局，在单缸体内部集成两个协同动作的活塞组件，通过配气阀组的时序控制，让两个活塞交替完成进汽、膨胀、排汽的工作循环，相比同缸径的单活塞结构，能够有效降低动力输出的脉动幅度，让飞轮端的扭矩输出更平顺，减少飞轮所需的配重惯量，同时在同等蒸汽压力输入条件下，可获得更连续的动力输出特性，适配对动力平稳性有一定要求的试验场景。

　　从结构设计逻辑来看，整套装置采用下置缸体、上置配气与传动支架、侧置大直径飞轮的布局，缸体固定在厚重的铸铁式安装基座上，基座预留了四个对称的安装通孔，可通过螺栓直接固定在试验台架或者设备安装面，安装边界的长宽尺寸控制在适配常规教学试验台的范围内，基座高度足以容纳缸体下部的排汽管路与进汽接头，避免管路干涉安装平面。两个活塞平行布置在缸体内部，活塞杆通过十字头结构连接上部的曲柄连杆机构，连杆采用对称式的支架结构做导向约束，避免活塞运行过程中出现侧向偏磨，延长活塞环与缸套的使用寿命。配气阀组集成在缸体上部的阀腔内部，通过偏心轮带动的滑阀机构控制进排汽的时序，偏心轮的相位角经过匹配调校，刚好适配两个活塞的动作差，保证蒸汽能够按照做功顺序依次进入两个活塞腔，不会出现配气干涉或者蒸汽短路的问题。

　　飞轮采用大直径轮缘加辐条的结构设计，轮缘部分做了加厚处理，依靠轮缘的转动惯量储存能量，帮助活塞顺利越过上下止点，保证曲轴运转的连续性，辐条采用放射状布置，在保证结构强度的同时降低飞轮自身重量，减少不必要的转动惯量损耗。传动支架采用镂空的框架式结构，既为连杆、偏心轮、配气摇杆提供稳定的安装定位基准，又能减少整体结构的重量，同时方便日常观察内部传动件的运行状态，适配教学演示场景下的结构展示需求。所有管路接头都采用标准的管螺纹连接，进汽口设置在缸体侧下部，可直接连接外部的蒸汽发生装置，排汽口设置在缸体底部，可通过管路将废汽引导至回收装置或者直接外排，管路走向都做了避让设计，不会与运动的连杆、飞轮部件产生干涉。

　　在安装适配层面，整套装置的重心集中在下部基座位置，安装后整体稳定性较好，飞轮侧的伸出长度经过核算，不会超出常规试验台的边缘，外接蒸汽管路的操作空间预留充足，不需要额外拆除周边部件即可完成管路连接。传动输出端设置在飞轮侧的曲轴轴端，可通过联轴器连接测功设备、发电机或者其他被驱动装置，轴端的直径与键槽尺寸适配小型试验设备的通用连接标准，不需要额外做转接加工即可完成对接。结构中所有的运动摩擦面都设计了独立的润滑油路或者注油点，日常维护时可直接在设备运行状态下完成注油润滑，不需要拆解结构，降低试验过程中的维护成本。配气机构的偏心轮位置预留了调节余量，可根据实际使用的蒸汽压力、负载情况微调配气相位，让设备始终处于最优的工作效率区间，适配不同参数下的试验需求。
