四合一等长排气歧管结构设计方案

　　这款四合一汇聚式排气歧管，主要适配直列四缸内燃机的排气端布设需求，在乘用车动力总成、小型非道路移动机械的动力单元、改装类赛事发动机的排气系统升级场景中都有明确的应用空间。从实际功能逻辑来看，这类歧管的核心作用是将四个气缸独立排出的高温高压废气，以尽可能低的流阻、尽可能均匀的排气时序引导至三元催化器或者排气头段位置，既要避免各缸排气脉冲之间形成相互干涉，降低发动机的泵气损失，也要兼顾排气背压的平衡，保障各缸的扫气效率处于合理区间，直接影响发动机的动力输出曲线与排气温度分布。

　　从设计思路层面拆解，这款歧管采用了不等长逐步收窄的汇流结构，四个进气法兰端分别对应发动机缸盖的四个排气口位置，每个支管的弯曲弧度都经过流道走向的反复调整，没有出现直角弯折或者截面突变的结构，尽可能降低废气在管内流动时的涡流损耗。支管与总管的衔接位置采用了大圆角过渡的汇聚结构，避免多股气流交汇时形成对冲，减少局部的流阻堆积。整体的壁厚设计参考了铸造不锈钢排气歧管的常规工艺参数，既能够承受排气端持续的高温交变载荷，也能预留足够的加工余量应对后续的法兰面铣削、安装孔位铰制等机加工工序。

　　安装边界的设计上，四个进气法兰采用了统一的两孔定位结构，法兰面的平面度公差需要控制在0.1mm以内，保证与缸盖排气面贴合时不会出现漏气问题，每个法兰的安装孔位间距严格匹配对应机型缸盖排气口的螺栓孔位置，安装时不需要额外调整管路走向就能完成对位。底部的出气法兰采用方形四孔固定结构，用于对接下游的排气总管或者催化器入口，法兰的中心轴线与四个进气法兰的排布平面形成固定夹角，适配发动机舱内的排气系统布设空间，避免与周边的冷却管路、线束、车身覆盖件产生运动干涉。

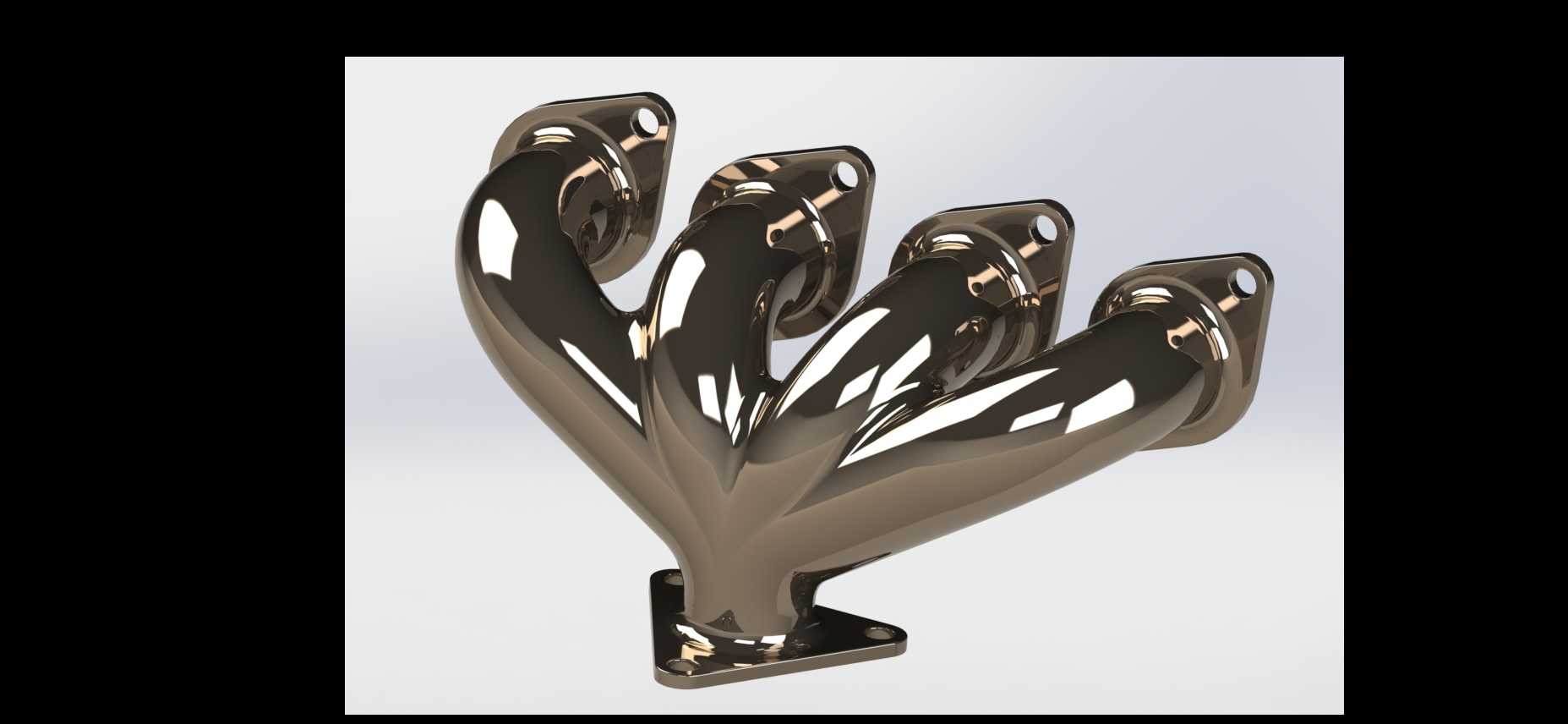

　　实际工程应用中，这类歧管的外形尺寸需要严格匹配发动机舱的横向安装空间，四个支管的向外延展幅度不能超过缸盖侧面的边界，否则会在发动机运行产生振动时，与周边部件发生碰撞磨损。管身的弯曲半径设计同时兼顾了铸造工艺的脱模需求与流道的顺滑度，没有出现过小的弯曲半径导致铸造时出现壁厚不均、局部砂眼的问题。表面的抛光处理除了提升外观质感之外，也能减少管内壁的粗糙程度，进一步降低废气流动的摩擦阻力，同时提升不锈钢材质的抗腐蚀能力，应对排气过程中产生的冷凝水腐蚀问题。

　　在结构强度校核层面，这款歧管的支管与总管衔接位置做了局部加厚处理，因为这个区域是排气温度变化最剧烈、热应力最集中的位置，加厚处理可以避免长期冷热交变下出现开裂问题。每个进气法兰与支管的衔接位置也做了圆弧过渡的加强结构，分散安装螺栓的预紧力，避免法兰位置出现应力断裂。整个歧管的重量分布经过调整，重心尽可能靠近出气法兰的安装位置，减少发动机运行时歧管自身振动带来的安装载荷，降低连接螺栓的疲劳失效风险。
