小型桌面圆形无线充电装置结构设计

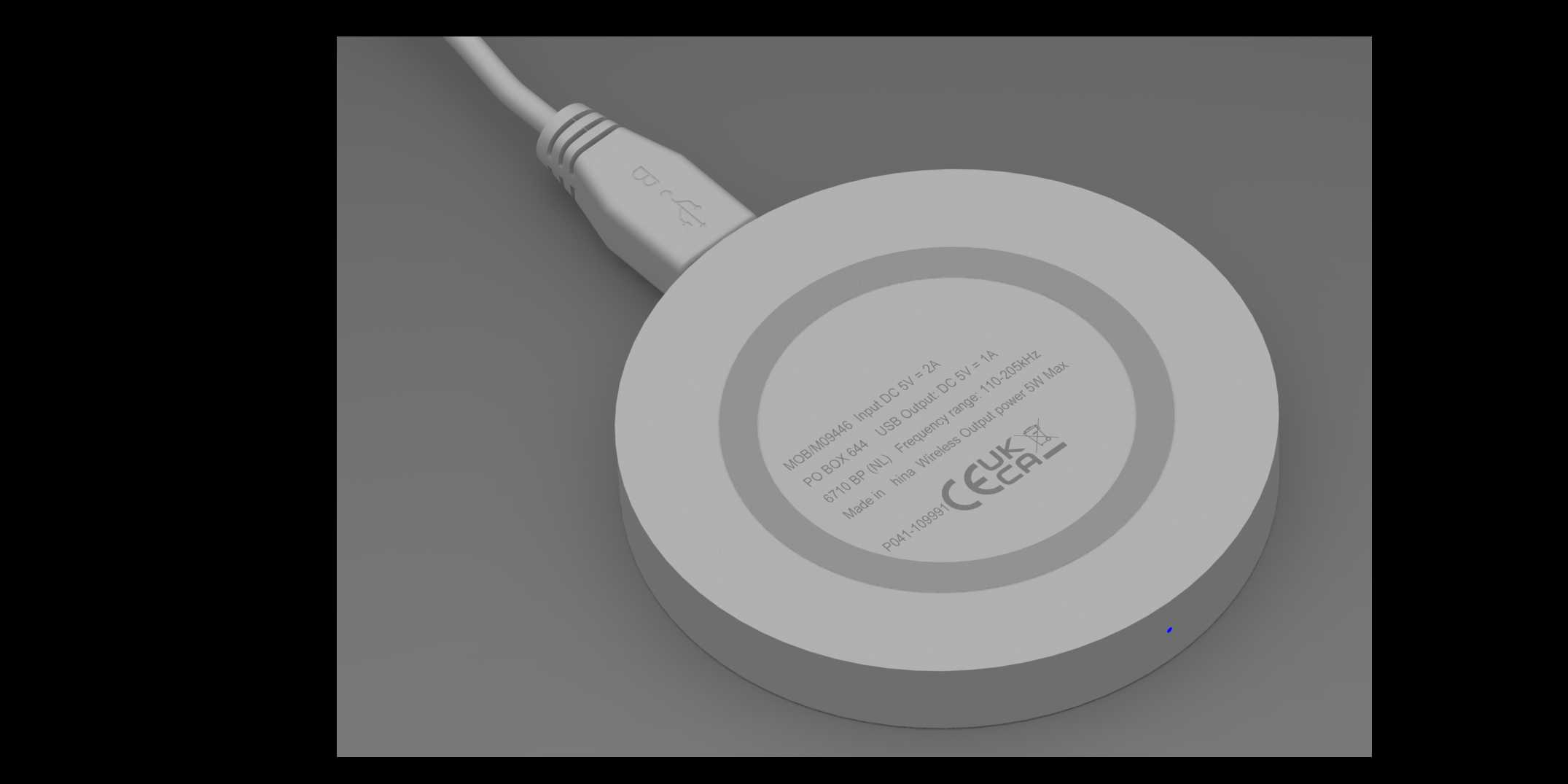

　　日常桌面场景里，数码设备的有线充电一直存在线缆缠绕、接口反复插拔磨损的问题，这类小型圆形无线充电装置，主要面向桌面办公、居家床头、公共休闲区的零散数码设备供电场景，适配支持无线充电协议的手机、小型数码外设等产品，替代传统有线充电的插拔操作，降低接口损耗，同时保持桌面排布的整洁度。从结构设计逻辑来看，整体采用扁平圆柱的一体化造型，首先是考虑桌面放置的稳定性，圆形轮廓没有突出棱角，日常挪动、触碰时不会剐蹭桌面其他物件，也能避免尖锐边角带来的磕碰风险，厚度控制在10mm，直径70mm的尺寸边界，刚好能覆盖主流手机的无线充电线圈感应范围，不会因为尺寸过小导致对位偏差，也不会因为体积过大占用过多桌面有效使用面积。

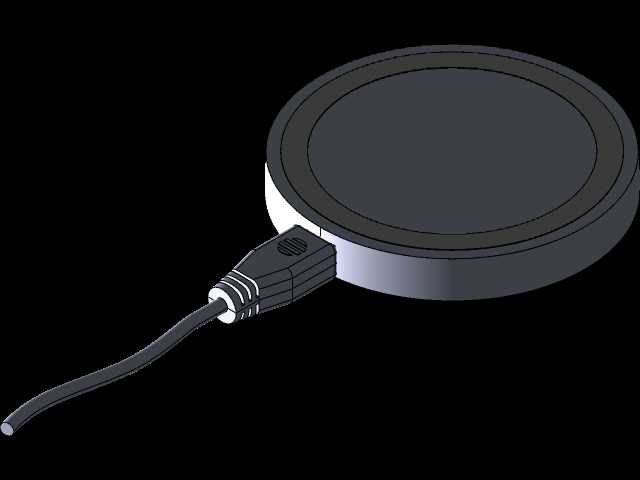

　　装置的出线端采用侧出Micro B接口的线缆布局，线缆从柱体侧面切线方向引出，不会在装置底部形成凸起，保证装置放置时整个底面完全贴合桌面，不会出现放置倾斜、按压晃动的问题，线缆接口位置做了阶梯式的过渡结构，能缓解线缆反复弯折带来的线芯疲劳断裂问题，提升日常使用的耐用性。内部结构排布上，线圈放置位置与外壳上表面的距离经过匹配设计，既保证感应充电的有效传输距离，又避免线圈与外壳直接硬接触，运输或者日常跌落时能通过外壳的预留间隙缓冲冲击力，保护内部线圈与电路模块。外壳采用上下扣合的装配方式，没有外露的固定螺丝，外观整体性更强，装配时通过卡扣结构完成上下壳的固定，生产组装效率更高，后期如果需要检修内部电路，

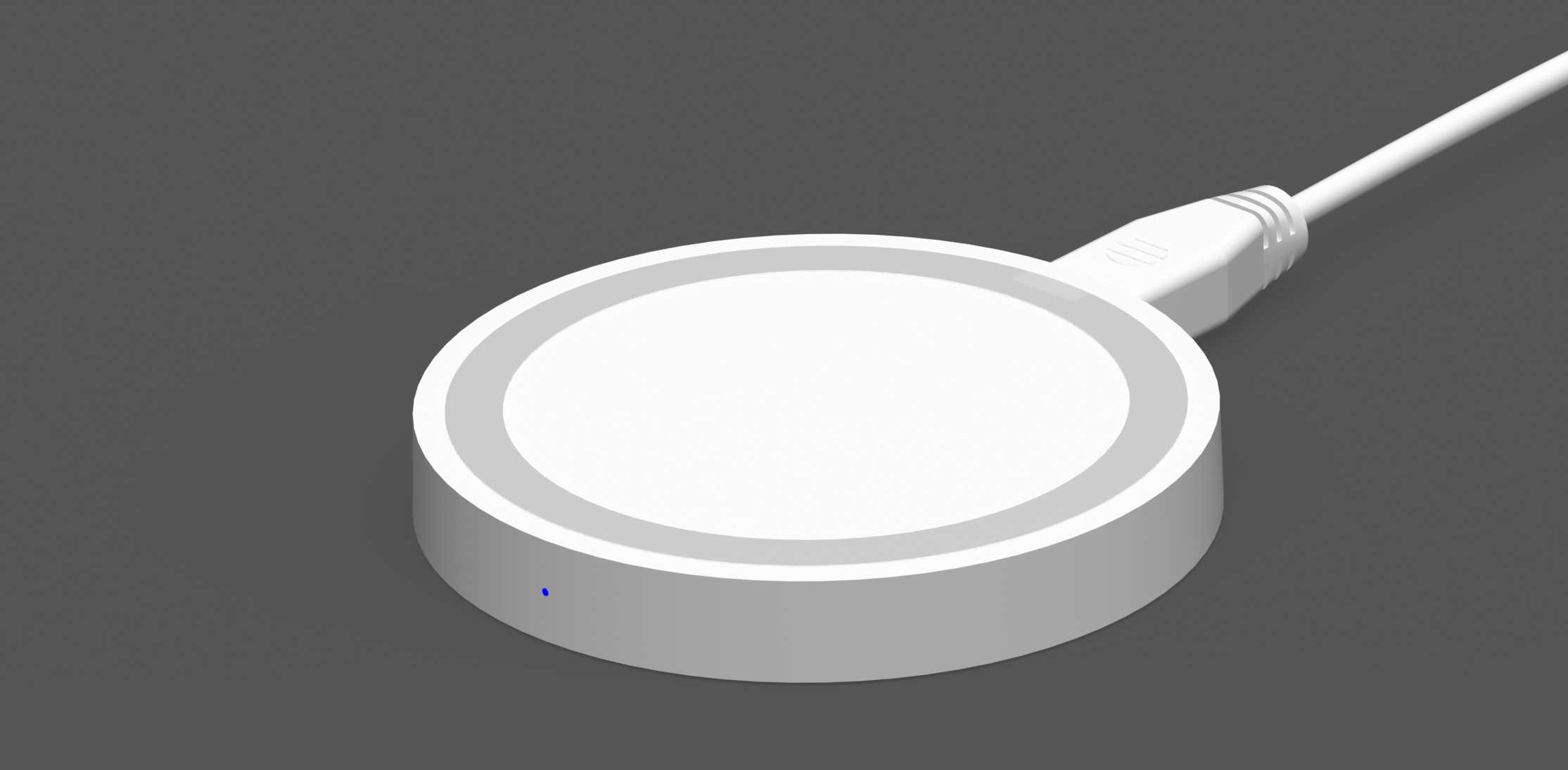

　　也可以通过专用工具拆开卡扣完成维护，不需要破坏外壳结构。装置侧面预留了微小的指示灯开孔，位置靠近底面边缘，充电状态下的光线不会直射使用者眼部，避免夜间使用时的光污染，同时又能让使用者从侧面观察到充电的工作状态，判断设备是否正常处于充电区间。实际使用时，只需要将支持无线充电的设备放置在装置上表面的中心区域，就能自动触发充电，不需要对准特定的接口位置，日常随手放置即可完成供电，相比有线充电减少了找线、插拔的操作步骤，适合高频次取用数码设备的办公场景。在安装边界方面，该装置不需要额外的固定结构，直接平放在平整的桌面、台面即可使用，底部可以搭配防滑胶垫，增大与桌面的摩擦力，即使桌面有轻微倾斜或者触碰设备时，装置也不会出现滑移错位的问题，

　　装置周围不需要预留过大的操作空间，只需要保证上表面没有金属物件遮挡，就能正常完成充电工作，不会因为周边的小物件遮挡影响正常使用。从结构可靠性角度考虑，外壳的壁厚做了均匀化设计，整个圆周方向的壁厚保持一致，注塑生产时不会出现缩痕、翘曲的问题，成型后的外壳外观平整度更好，上下壳扣合后的缝隙均匀，不会出现局部缝隙过大进灰的问题。内部电路模块的固定采用筋位定位的方式，不需要额外打胶固定，电路模块卡在壳体内部的定位筋之间，装配时直接放入即可完成定位，生产工序更简单，同时也能避免胶体长期使用老化后出现电路模块移位的问题。
