手持电动工具握柄锯组件结构设计

　　这款手持电动锯的握柄组件，是面向家用DIY、小型装修作业、户外园林轻量修剪场景开发的核心握持承载部件，区别于工业级重型电锯的粗壮握把设计，整体结构围绕长时间单手握持操作的舒适度做了多轮迭代优化。从实际作业场景来看，这类手持锯常被用于家装现场的木方裁切、PVC管材截断、庭院小型树枝修剪，作业过程中操作人员往往需要持续握持15-30分钟，握柄的贴合度直接决定操作疲劳度，也会影响裁切精度与操作安全性。

　　设计初期首先敲定的是握持区域的轮廓边界，整体握柄内圈预留的手指容纳空间，参考成年男性手掌宽度的75百分位数据做了适配，指槽位置做了圆弧过渡，没有尖锐棱角，避免长时间握持时硌手。握把主体的受力区域做了双色材质区分，与手掌大鱼际、指节接触的位置采用软质包覆层，表面做了细密的网格纹理，即便手掌出汗或者沾有少量木屑、水渍，也能保持足够的摩擦力，不会出现打滑脱手的风险。握柄与锯身主体的连接区域做了加厚处理，内部预设了多个螺丝安装柱，安装柱周边做了加强筋结构，能够承受裁切过程中产生的往复振动载荷，避免长期使用后连接位置出现开裂、松动的问题。

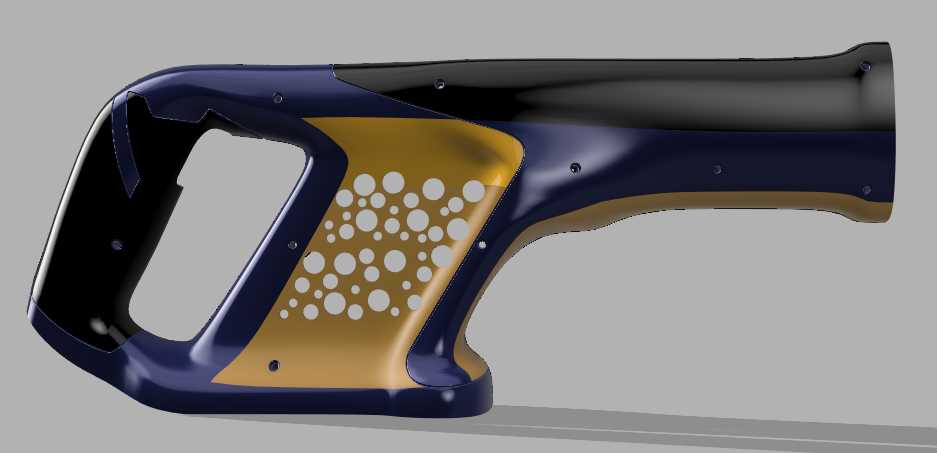

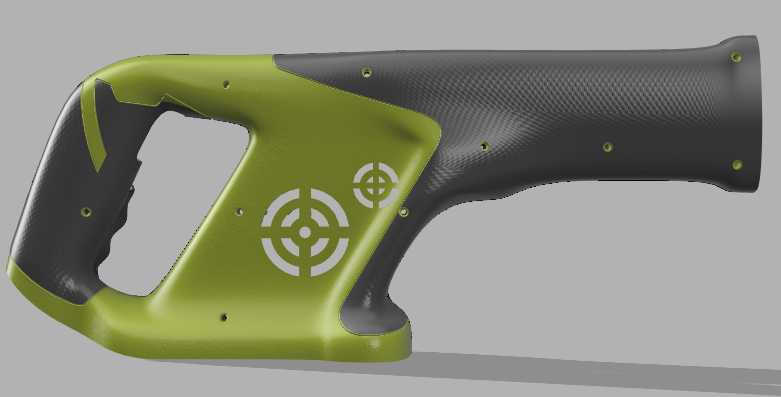

　　通风结构的设计是这款组件的核心优化点，最初的钢质原型件整体重量超过3.3千克，单手握持负重过大，操作灵活性极差，第一轮优化将主体材质替换为缩醛树脂，在握柄侧部开设了一个大尺寸圆形通风口，搭配一个小型辅助通风口，同时调整了握把的曲面弧度，让手指握持时的受力点更均匀，这一轮优化后整体重量降到2.22千克，握持负重明显降低，但电机工作时的热量传导到握柄区域的问题没有完全解决，长时间连续作业后握柄表面温度偏高。第二轮优化在通风口区域开设了多个不同尺寸的散热孔，调整了内部的风道走向，让电机运转产生的热量能够顺着通风孔快速排出，不会在握柄内部积聚，这一轮优化后重量进一步降到1.89千克，散热效率提升了近40%。最终版本将握柄侧部的通风口调整为蛇形布局，主体材质更换为ABS塑料，重量控制在1.81千克，蛇形通风口在保证通风散热效率的同时，提升了握柄壳体的结构强度，不会因为开设通风孔导致壳体抗冲击性能下降，即便作业过程中握柄不慎磕碰在硬质木材、金属构件上，也不容易出现碎裂问题。

　　从安装边界来看，这款握柄组件的外部轮廓做了防呆设计，与锯身主体的对接面有明确的定位凸台，组装时不需要额外调整对位，直接将安装柱对准机身的连接孔位，拧入固定螺丝即可完成装配，安装公差控制在0.1毫米以内，装配后握柄与机身之间没有明显缝隙，不会在作业过程中夹到木屑或者操作人员的手套。握柄的扳机位置预留了足够的按压行程，扳机周边做了凸起的防护边，避免作业过程中误触启动开关，提升操作安全性。握柄尾部的线缆出口位置做了圆弧过渡的护套结构，能够避免电源线反复弯折后出现线芯断裂的问题，延长线缆的使用寿命。

　　实际测试过程中，这款握柄组件在持续1小时的连续裁切作业中，表面最高温度不超过42摄氏度，符合手持电动工具的安全温度标准，握持时手掌的压力分布均匀，没有出现局部压力过大导致的压痛感，不同手型的测试人员都能找到舒适的握持姿势，不管是正手握持进行水平裁切，还是侧手握持进行垂直方向的截断作业，握柄的受力角度都能贴合手腕的自然姿态，减少手腕的扭转负荷，降低长期操作带来的职业劳损风险。壳体表面的纹理设计除了防滑之外，还能隐藏日常使用中产生的细微划痕，让工具在长期使用后依然保持较好的外观状态，不容易留下明显的磕碰痕迹。
