户外移动式拖挂烧烤作业拖车结构设计

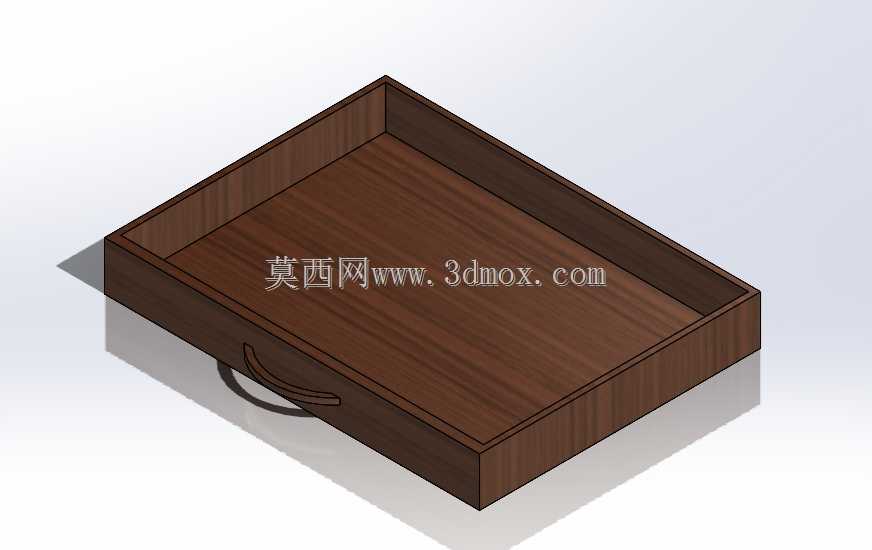

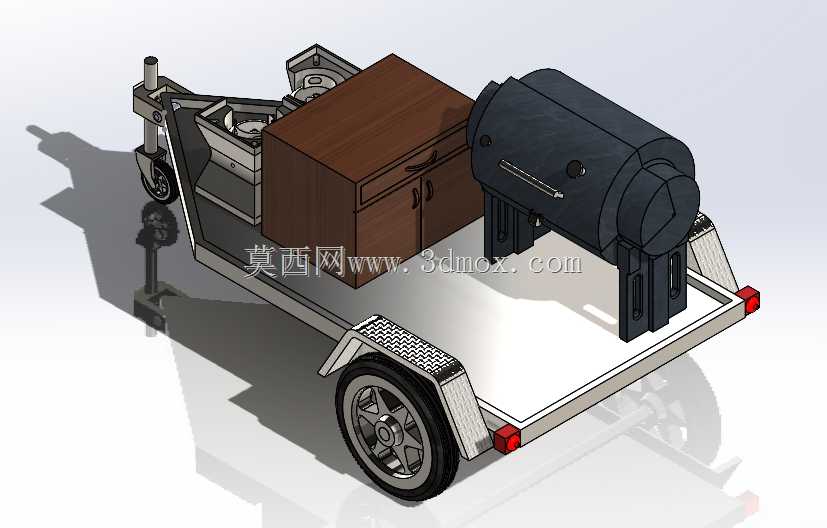

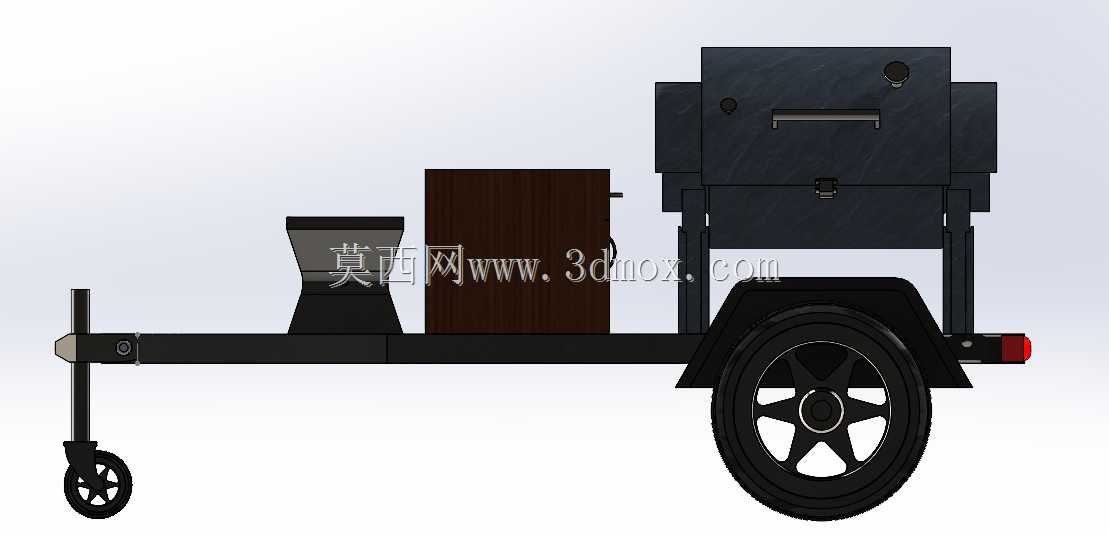

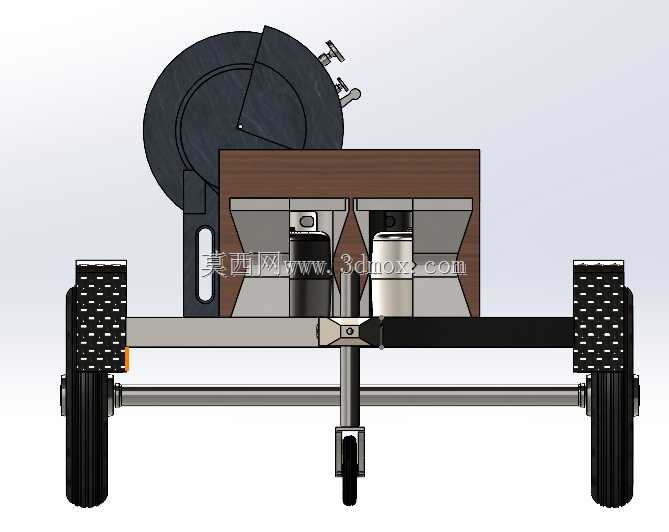

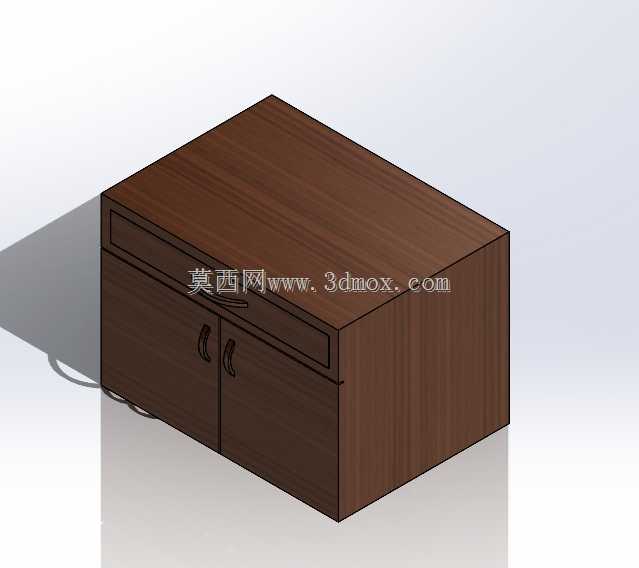

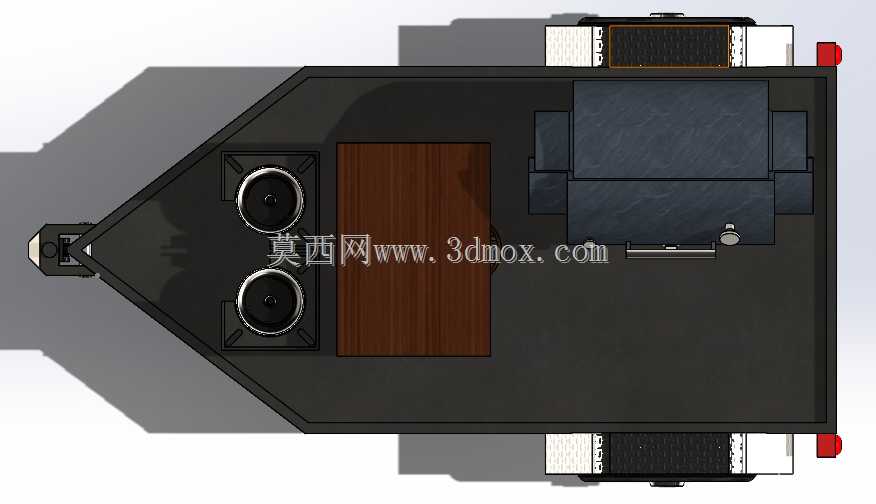

　　这款拖挂式烧烤作业设备主要面向户外流动餐饮经营、郊野露营配套、市集活动餐饮服务等场景，可通过小型乘用车牵引完成跨区域转场，无需额外吊装转运设备，适配无固定经营场地的流动作业需求。设备整体采用单轴拖挂底盘结构，底盘主梁采用矩形型钢焊接成型，轮距匹配常规小型拖挂通行标准，整体外廓尺寸满足普通道路牵引通行的边界要求，牵引连接端采用标准球形拖挂接口，可适配多数家用乘用车后置拖挂钩安装位，无需对牵引车辆做特殊改装。底盘两侧设置花纹防滑踏步板，边缘加装橡胶缓冲块与反光标识，满足道路拖行的安全防护要求，尾部设置红色示宽标识，提升低能见度场景下的拖行安全性。设备台面做分区功能布局，靠近牵引端一侧设置封闭储物柜，采用双开门结构，内部预留分层置物空间，

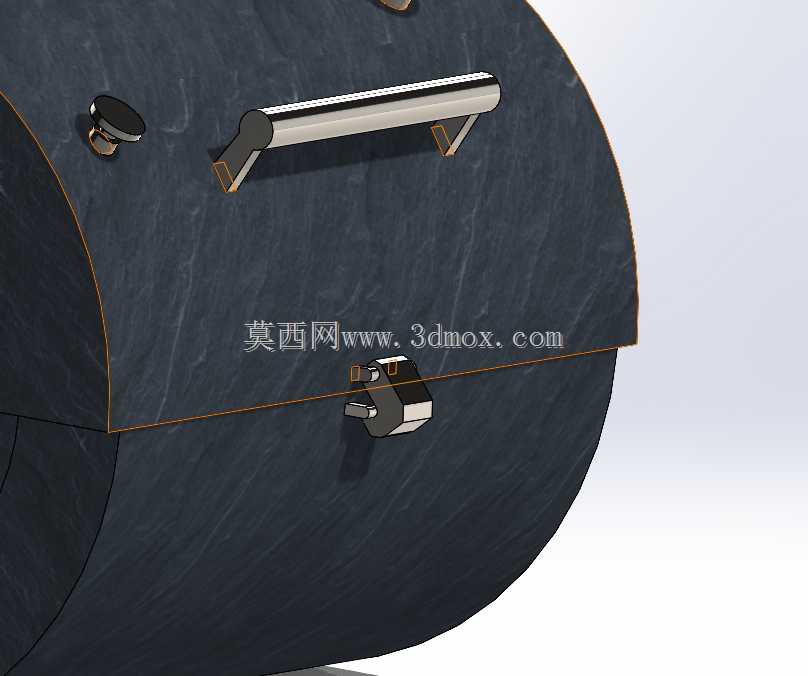

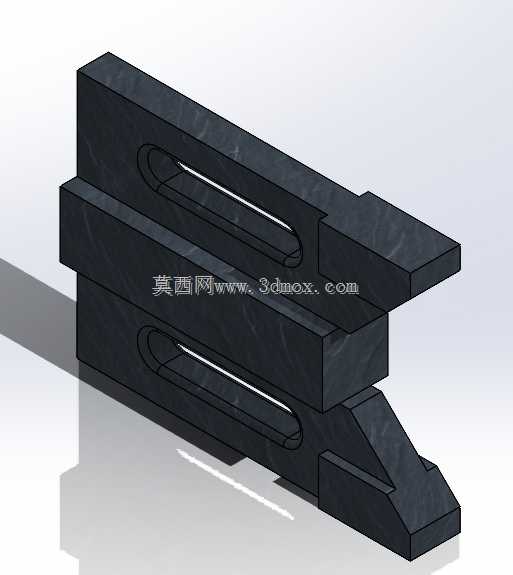

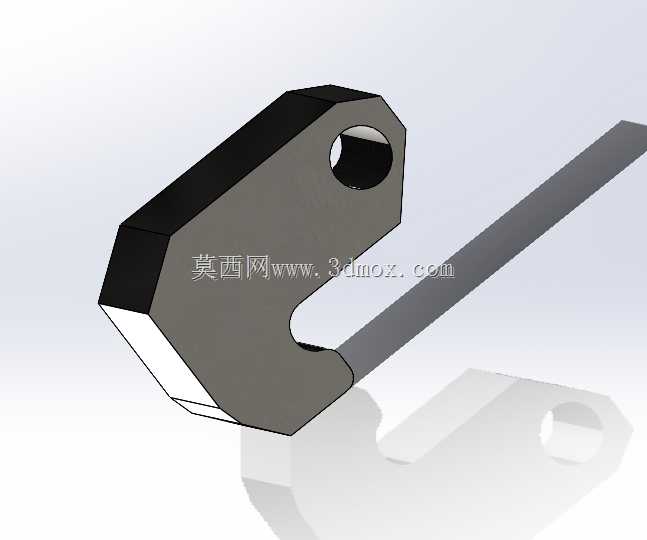

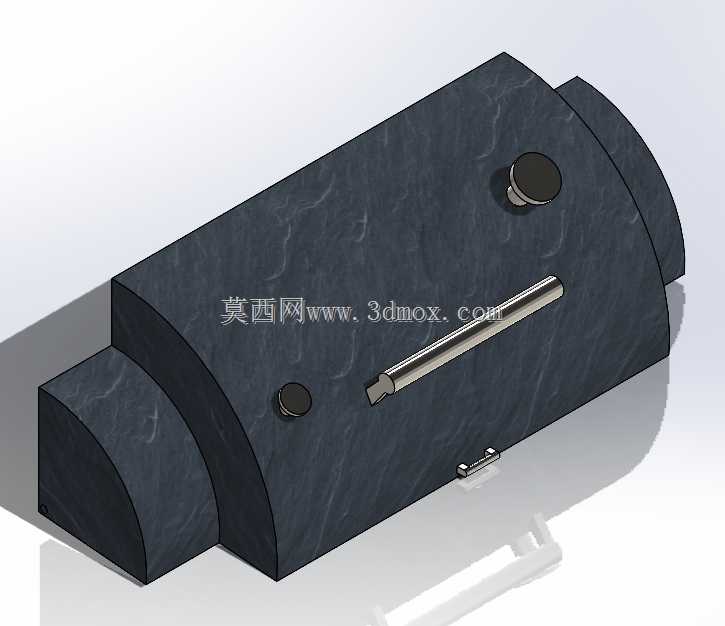

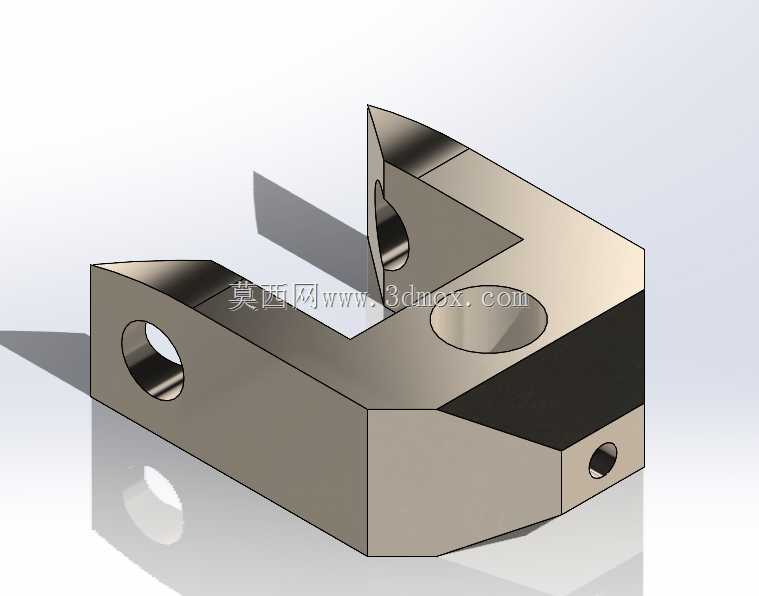

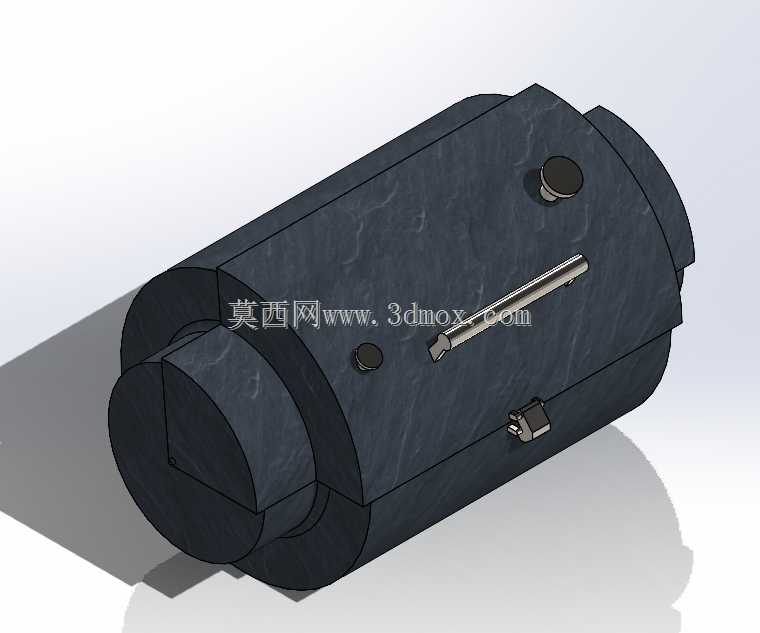

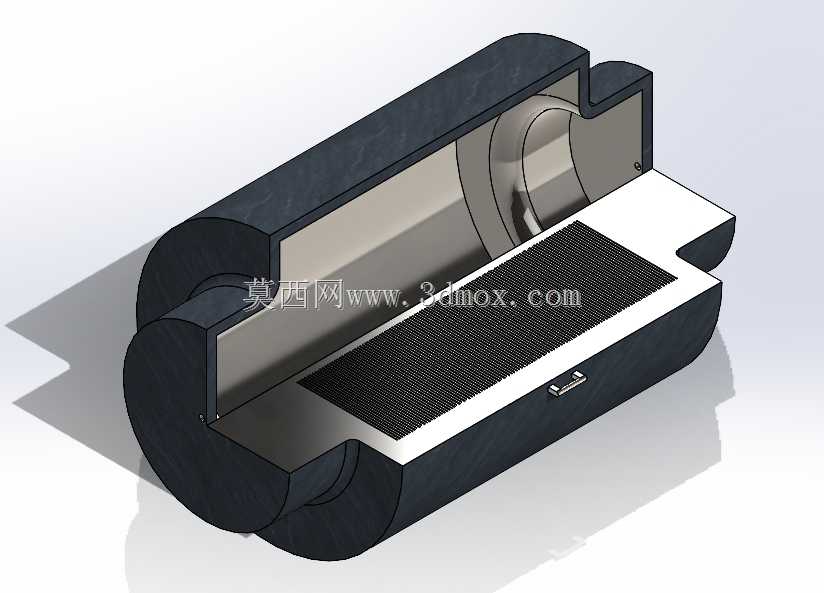

　　可存放烧烤耗材、清洁工具、调味物料等作业用品，储物柜台面为平整操作面，可临时放置待加工食材、盛放器具，满足作业过程中的临时置物需求。台架中后段为核心烧烤作业区，配置卧式圆筒烧烤炉体，炉体通过两侧立式支架固定在底盘台面上，支架与底盘采用螺栓可拆卸连接，便于后期维护更换炉体；炉体侧面设置操作手柄，可控制炉排翻转角度，调节食材受热位置，炉体内部去除冗余外壳结构，单独设置网格烤架承托结构，烤架安装位预留90度旋转调整空间，可根据炭火分布调整烤制区域的位置。拖挂挂接部位的轴端连接件做了角度切割挤出处理，另一侧匹配圆形草图轮廓做结构适配，保证挂接后牵引过程中转向、颠簸工况下的结构应力均匀分布，避免应力集中导致的连接件断裂问题。

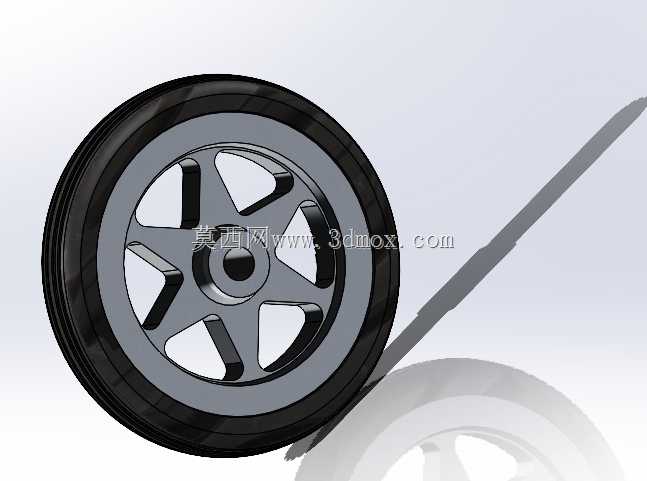

　　轮圈部位做了加厚处理，厚度较常规拖挂轮圈提升一倍，匹配适配的充气轮胎，可应对非铺装路面的短途通行需求，降低复杂路况下的轮圈变形概率。底盘前部设置稳定支撑气缸，驻车时可伸出支撑脚，配合拖挂端的支撑结构，保证作业状态下整车的水平稳定性，避免取放物料、操作炉体时出现车体晃动问题；走线预留位置集成了停止信号LED灯组接线位，拖行时可与牵引车辆的刹车信号联动，提升道路行驶的合规性。整体结构装配采用螺钉开孔定位连接，各附加零件包括拖挂框架、行走小轮、稳定支撑组件、轴类连接件均做了安装孔位匹配，装配时无需二次打孔修配，可直接按照定位孔完成总装，降低现场装配的难度。
