工业风六边形支架灯罩吊灯结构设计

　　这款吊灯的设计适配工业风商业空间与复古风格家居场景，可应用于loft公寓、创意工作室、主题咖啡馆、工业风餐厅的顶面照明布置，也可作为软装陈设中的视觉焦点构件，兼顾照明功能与装饰属性。整体安装边界尺寸为11.8英寸横向跨度、17.7英寸垂吊高度，整体质量0.71磅，安装时需匹配顶面承重点位，垂吊高度可根据现场层高调整吊绳长度，适配8-12英尺的室内层高使用，避免垂吊过低造成通行磕碰或照明角度偏差。

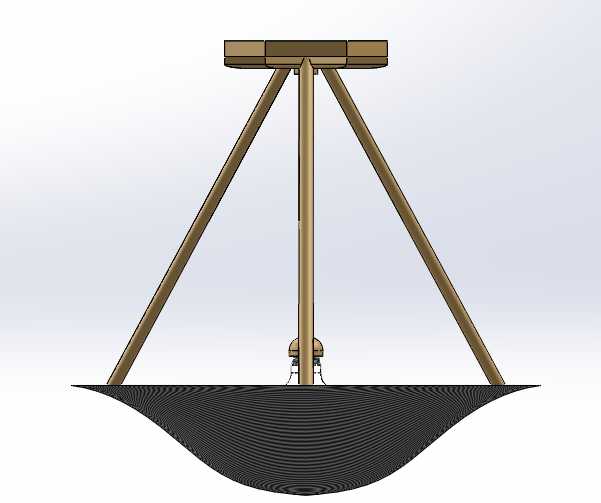

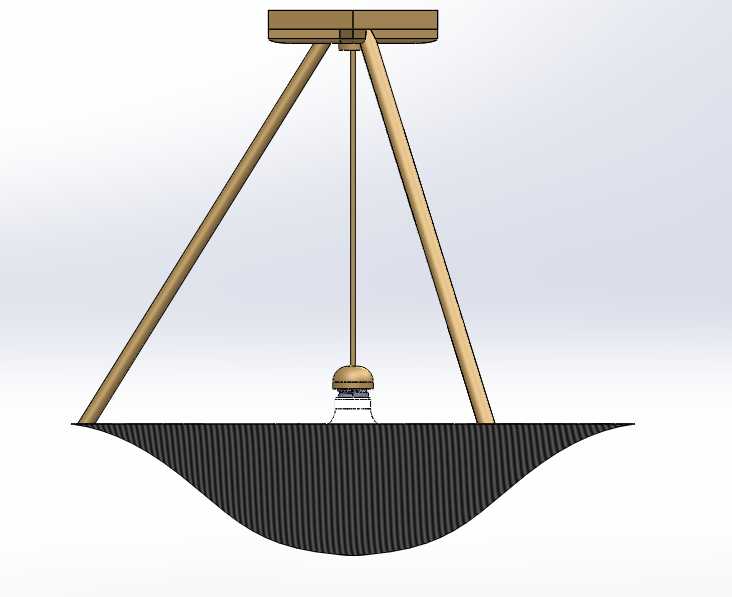

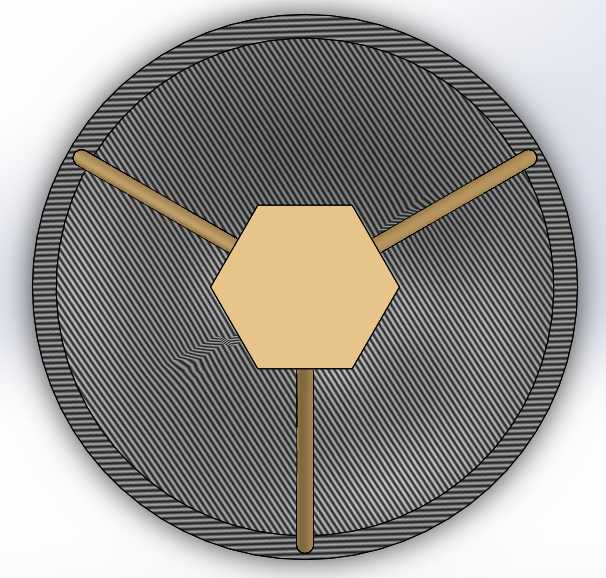

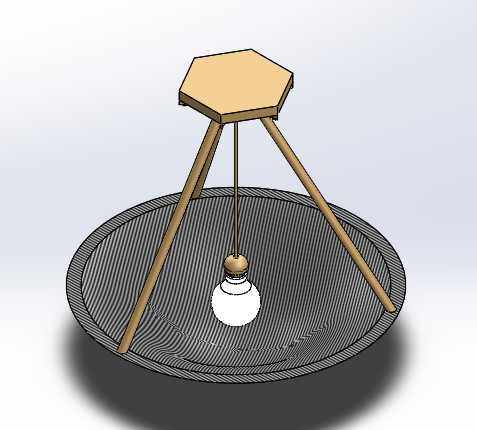

　　结构设计上采用六边形顶部固定座作为与顶面连接的基础构件，通过拉伸六边形截面形成安装基座，基座底部设置三个均匀分布的斜向支撑腿，支撑腿采用类木质质感的杆件结构，三个支撑腿下端共同承托大尺寸浅盆形灯罩，形成稳定的三角支撑结构，无需额外的横向加固构件即可保证整体结构刚度，减少装配零件数量。灯罩采用浅口圆盘形设计，内侧做纹理处理提升光线漫反射效果，避免点光源直射产生的眩光问题，光线经过灯罩内侧反射后形成柔和的漫射光，覆盖下方直径约30英寸的照明区域，满足桌面区域的基础照明需求。

　　光源部分采用标准螺口灯泡结构，设计时拆分灯泡外壳与内部发光体两个独立构件，通过旋转凸台特征生成灯泡的半球形外壳，内部发光体做简化处理适配装配需求。灯泡与顶部基座之间采用柔性吊绳连接，吊绳分为两段，一段连接顶部基座与灯泡上部，另一段在灯泡下部做辅助定位，保证灯泡始终处于灯罩中心位置，避免晃动产生的位置偏移。灯罩与支撑腿的连接采用重合配合与同心配合双重定位，三个支撑腿下端与灯罩边缘的安装位点完全贴合，装配时无需额外调整即可保证整体同轴度，降低现场安装的调试难度。

　　建模过程中从右视基准面开始绘制半侧轮廓，通过样条曲线勾勒灯罩与支撑腿的侧视截面，旋转生成基础主体后切除内部多余结构，在顶部基座上方创建平行于顶面的参考平面，绘制六边形草图后拉伸生成安装固定座，固定座上预留安装孔位适配常规膨胀螺丝的安装尺寸。底部灯罩部分通过螺旋线与扫描特征生成内侧的纹理结构，提升光线反射的均匀度，同时增加灯罩的结构强度，减少薄壳结构的形变概率。整体装配采用自上而下的设计思路，先确定整体的垂吊高度与灯罩直径边界，再依次拆分顶部基座、支撑腿、吊绳、灯泡、灯罩各个子零件，各零件之间的配合关系完全按照实际装配逻辑设置，不存在过定义或干涉问题，可直接导出工程图用于实物打样生产。

　　这款吊灯的几何造型融合了几何元素与复古工业质感，金属色的灯罩与浅木色支撑腿形成材质对比，适配多种软装风格的搭配需求，结构上无复杂异形构件，所有零件均可通过常规机加工或3D打印方式制作，生产成本可控，装配流程简单，无需专业工具即可完成整灯组装。
