航空冷却系统BMG风道连接结构

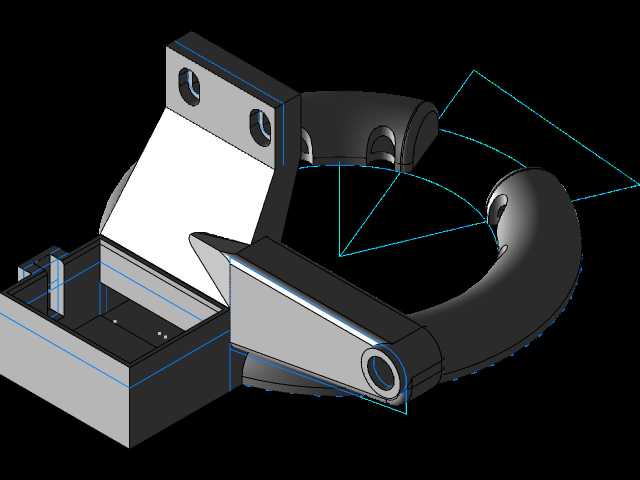

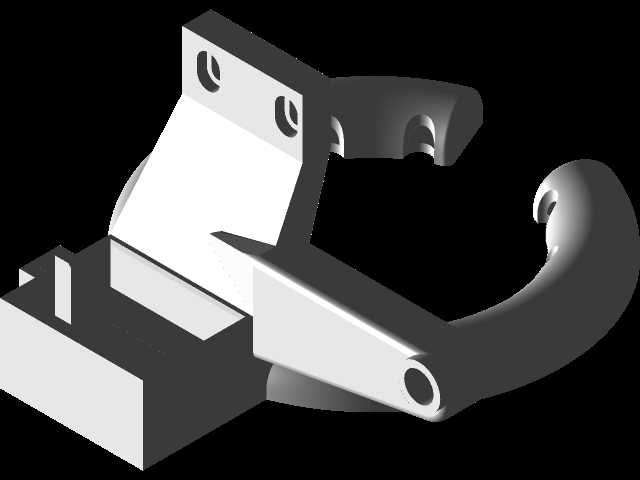

　　该结构件主要应用于航空环控系统的冷却回路中，承担冷却介质导流、部件安装定位的核心作用，在航空设备的散热子系统里，这类风道连接结构直接决定冷却气流的导通效率，同时为相邻功能部件提供可靠的安装支撑，避免飞行工况下的振动位移影响冷却回路密封性。从实际使用场景来看，该部件安装在冷却器的出风口侧，对接环形风道与设备安装基座，既要保证气流通过时的流道顺滑无突变，减少风阻损耗，也要兼顾安装位的同轴度要求，避免对接后出现密封间隙导致冷却气流泄漏。设计阶段首先考虑的是航空工况下的轻量化与强度平衡，主体安装基座采用带加强筋的盒式结构，基座上预留的两个同轴安装孔用于和冷却器主体定位，孔位公差按照H7级精度控制，保证装配后无偏载，

　　基座侧面的延伸臂连接环形导流段，延伸臂与基座的过渡位置做了大圆角处理，避免应力集中，应对航空场景下的交变振动载荷。环形导流段的曲面轮廓完全匹配冷却风的出流角度，内壁做了顺滑过渡处理，没有直角突变结构，减少气流通过时的涡流损失，导流段末端的连接轴孔用于和后续风道的转动调节结构对接，轴孔内置衬套安装位，可适配自润滑衬套，降低长期转动调节过程中的磨损量。安装边界方面，基座的底面为全平面加工，平面度控制在0.05mm以内，保证安装时与冷却器壳体完全贴合，无需额外调整垫片即可实现密封；整体结构的外轮廓尺寸适配CA6140机床加工的装夹范围，所有加工面均可以通过常规铣削、钻削工序完成，不需要特殊定制刀具，加工经济性较好。结构上的分体式设计思路，

　　将安装基座与导流段做了功能分区，基座部分承担主要的安装定位载荷，采用较厚的实体结构保证刚性，导流段承担气流导向功能，在保证壁厚均匀的前提下做了局部减薄处理，控制整体重量，同时壁厚均匀性也避免了加工过程中的变形问题。在实际装配逻辑上，该部件先通过基座上的两个定位孔与冷却器壳体的定位销对接，再通过周边的安装孔用紧固件锁紧，锁紧后导流段的环形中心恰好与冷却器的风轮中心重合，保证冷却风可以直接进入导流通道，不会出现偏流现象；导流段侧面的弧形轮廓预留了与相邻传感器安装位的安全间隙，不会在装配或维护过程中与周边部件发生干涉。从流道设计的细节来看，导流段的入口处做了微倒角处理，引导气流平顺进入通道，通道截面的变化率控制在15%以内，

　　避免气流流速突变产生的气动噪声，这对于航空舱内的噪声控制有实际意义。另外，结构上所有的棱边都做了R0.5以上的圆角处理，一方面避免加工和装配过程中的锐边划伤操作人员，另一方面也减少应力集中点，提升结构的疲劳寿命，在航空部件的长期使用过程中，这类细节处理直接决定部件的维护周期与可靠性。该结构的安装孔位布局采用对称设计，既可以适配左侧出风的安装场景，也可以通过镜像调整适配右侧出风的布局，具备一定的通用适配性，减少同系列产品的零件种类，降低备件管理成本。
