USB-C接口PD快充触发电路板结构设计

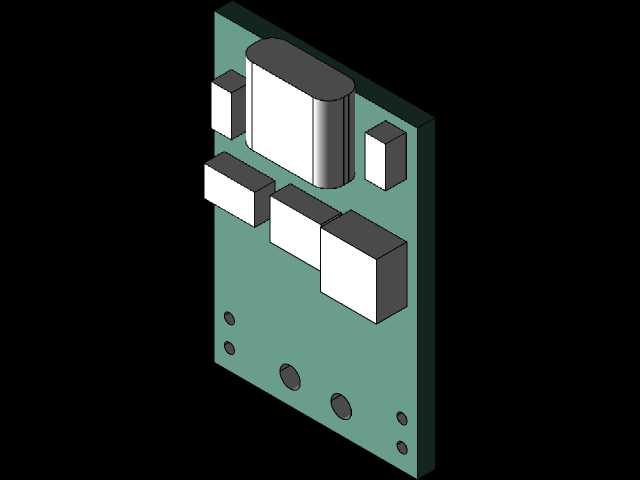

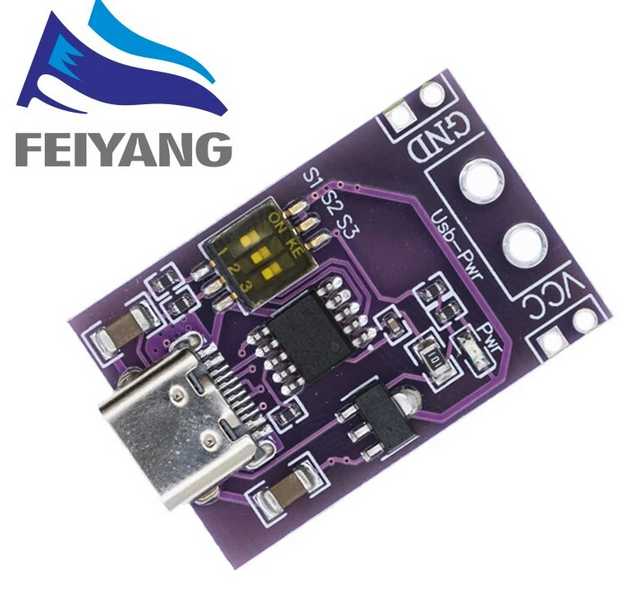

　　在消费电子快充测试、小型供电设备改装、嵌入式系统供电模块搭建的场景里，这类USB-C触发板是很常用的功能部件，核心作用是通过识别USB PD、QC等常见快充协议，主动向适配的充电器、快充电源申请对应档位的电压输出，替代传统的固定电压供电模块，省去额外搭配调压电路的麻烦。做这个结构设计的时候，首先要考虑的是板载元件的布局避让，板上的大体积电解电容、协议芯片、USB接口座都要预留足够的焊接操作空间，同时还要兼顾触发板在设备内部的安装便利性，板边预留的多个不同孔径的安装孔，对应M2、M2.5等常用的电子装配螺丝规格，可以直接固定在3D打印的设备外壳、现有设备的预留安装位上，不需要额外做转接支架。从结构边界来看，板体整体采用矩形布局，

　　板厚按照常规FR-4板材的1.6mm厚度设计，板上最高的元件是顶部的电解电容，整体元件最高高度控制在12mm以内，这个尺寸边界可以适配绝大多数小型电子设备的内部安装空间，比如改装老式笔记本的Type-C供电、给小型桌面功放做外置快充供电、给DIY的便携显示屏做电源输入模块的时候，不会因为元件高度过高出现盖不上外壳的问题。设计过程中特意把大体积的电解电容布置在板体的一侧，协议芯片和小型阻容元件布置在接口附近，一方面缩短高频信号的走线长度，减少协议通讯的干扰，另一方面让板体的重量分布更均匀，安装固定之后不会因为单侧元件过重出现长期使用后板体变形的问题。板上预留的通孔除了安装固定之外，也兼顾了焊接外接引线的需求，不需要额外焊线端子的时候，

　　可以直接把供电输出线穿过通孔焊接在板上，提升引线连接的抗拉扯能力，适合经常需要移动的便携设备使用。实际使用的时候，这个触发板不需要额外的控制电路，只要接入支持对应协议的USB-C电源，就能自动触发设定好的电压档位输出，结构设计上把接口布置在板体的短边侧，外接电源的时候走线方向和板体平行，不会额外占用设备侧面的空间，对于内部空间局促的小型DIY设备来说，这种布局比接口布置在板体长边的设计更省安装空间。另外在元件高度的匹配上，所有贴片元件的高度都控制在3mm以内，插件元件的引脚在焊接后预留的剪脚长度不超过1mm，避免背面引脚凸起刮伤设备内部的其他线路或者外壳，板边做了0.5mm的圆角处理，安装的时候不会划伤操作人员的手，

　　也不会刮坏设备内部的导线绝缘层。这类触发板在批量装配的时候，因为所有大元件都做了同向布局，适合波峰焊的生产工艺，不需要额外做特殊的治具遮挡，能提升批量生产的装配效率，对于小批量DIY制作来说，元件间距都预留了手工焊接的操作空间，哪怕是新手焊接也不容易出现桥连的问题。在安装兼容性上，板体的宽度控制在20mm以内，长度控制在35mm左右，可以直接塞进常见的热缩管、小型塑料外壳里做绝缘处理，不需要定制特殊尺寸的外壳，户外使用的时候做防水处理也更方便。
