立式带侧通接口法兰安装支座结构

　　在流体输送管路、小型液压站集成、试验台架气路排布的现场，这类带侧通接口的立式安装支座是很常见的支撑转接件，很多刚接触三维建模的工程师在练习结构设计时，也常把这类零件作为基础建模训练的典型案例，它的结构特征覆盖了拉伸、切除、筋特征、圆角过渡、孔位阵列这些最常用的建模指令，同时也能直观体现机械零件“功能优先、安装可靠、加工可行”的设计逻辑。

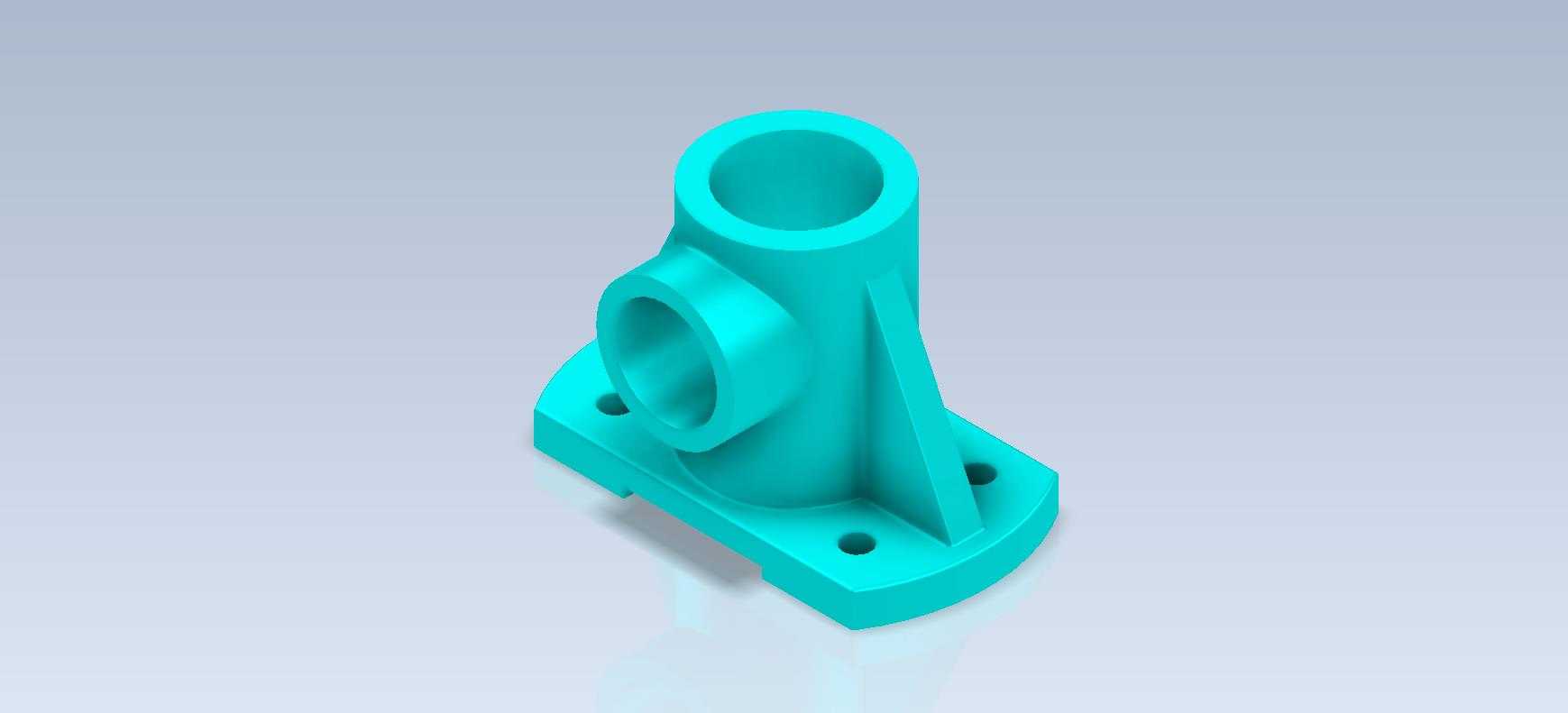

　　从实际使用场景来看，这类支座通常安装在设备台面、机架型材的基准面上，主体的竖直通孔作为主流道，用来走压缩空气、低压液压油或者冷却循环水，侧面的横向通孔则是支路引出接口，用来接压力表、分支管路或者小型控制阀体，相当于把管路转接和支撑固定的功能整合在一个零件上，不用额外采购管接头搭配独立支架，能减少装配环节的零件数量，也能降低管路接头过多带来的泄漏风险。很多小型自动化设备的气路排布、机床冷却系统的支路转接里，都能看到同结构逻辑的零件，只是尺寸和接口规格会根据实际流量、压力参数做调整。

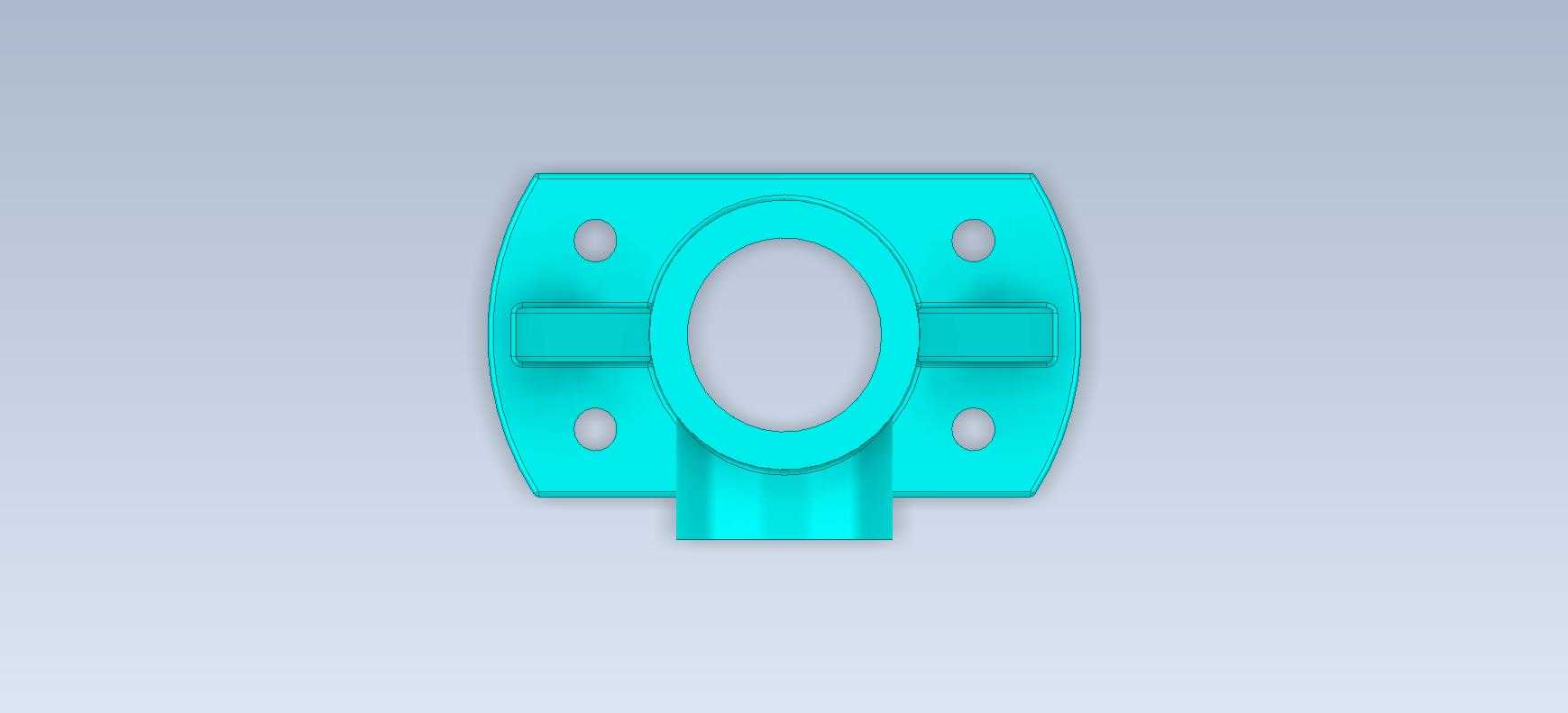

　　设计这类零件的时候，首先要锚定的是安装边界：底部的法兰盘是整个零件的安装基准，法兰上的三个安装孔呈120度均匀分布？不对，看这个模型的法兰是带切边的近似扇形底座，三个安装孔分别布置在底座的三个受力角上，这种非整圆的法兰设计，是为了在满足安装强度的前提下，减少零件的整体占用空间，适合安装在机架的边角位置，不会和周边的其他管路、钣金护板产生干涉。安装孔的孔径要匹配常用的内六角圆柱头螺钉规格，通常M6或者M8的螺钉就能满足这类小型支座的固定需求，孔位的中心距要留够扳手操作的空间，不能让螺钉拧入的时候和侧壁、加强筋产生干涉，这是很多新手建模时容易忽略的点——只画了孔的位置，没考虑实际装配时的工具操作空间。

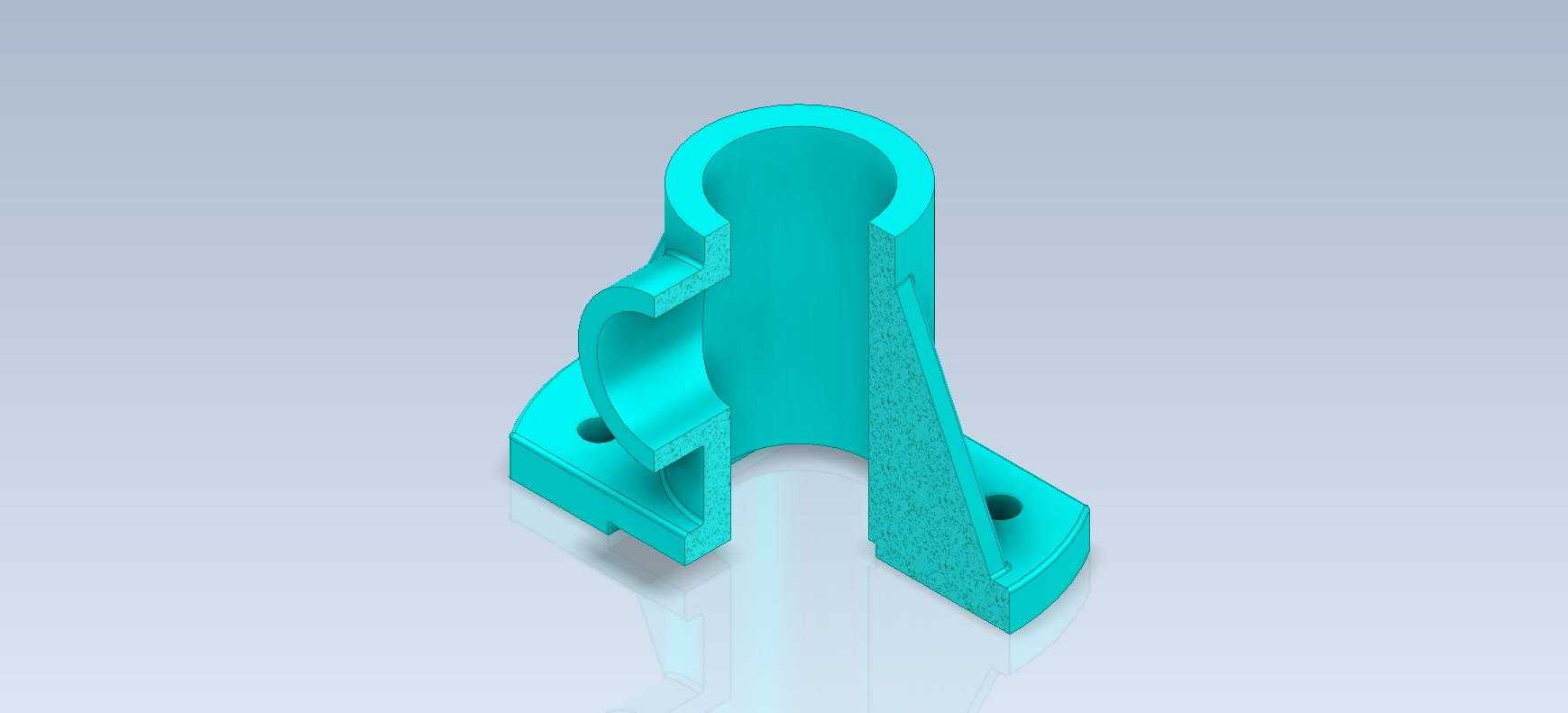

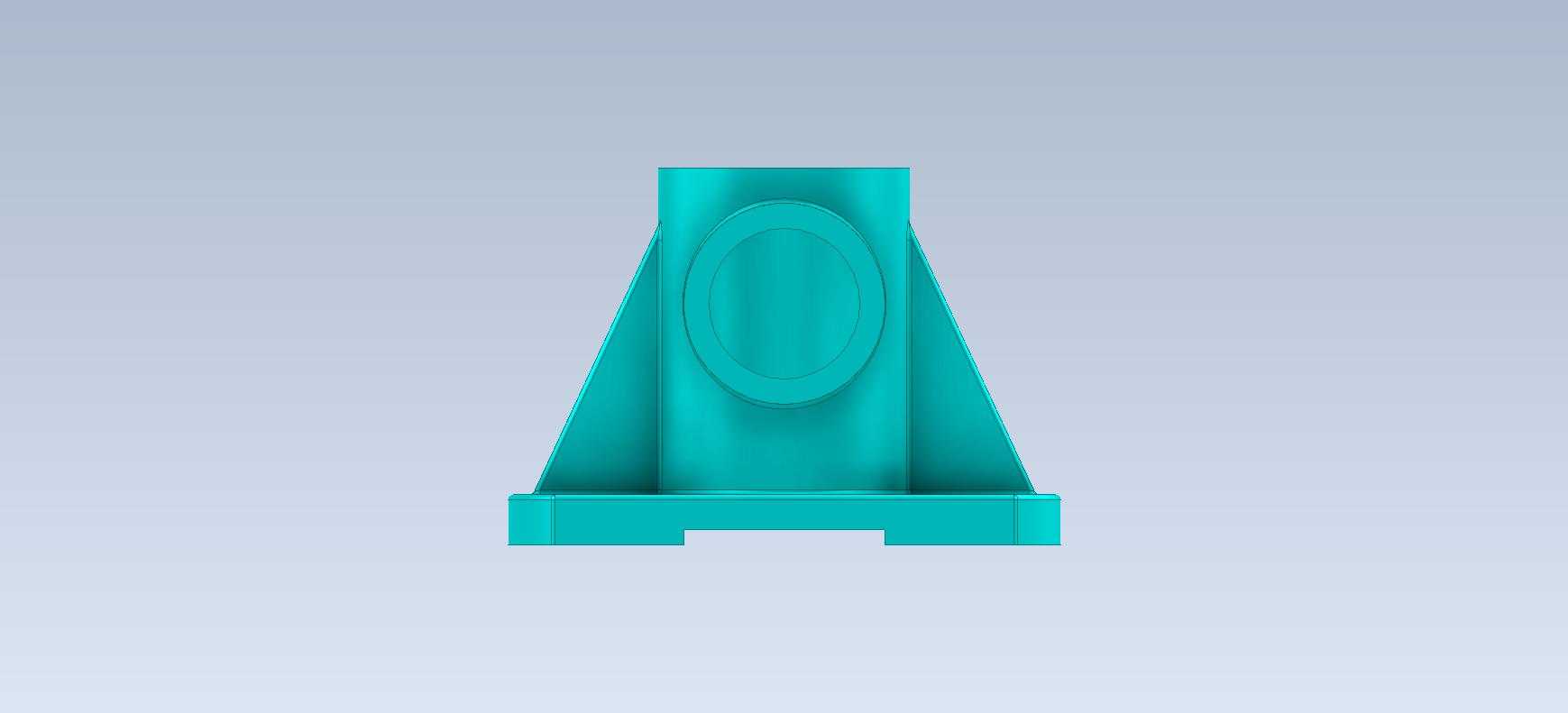

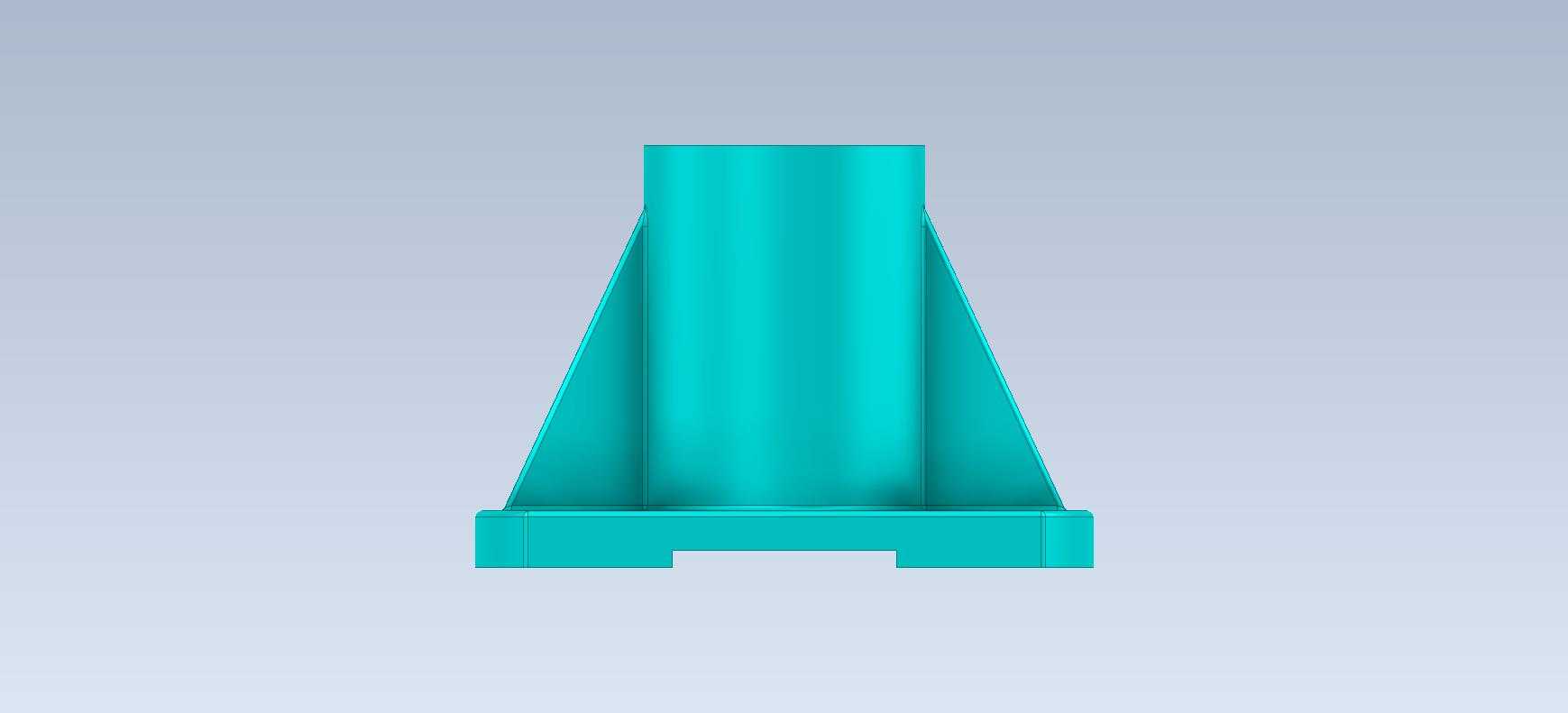

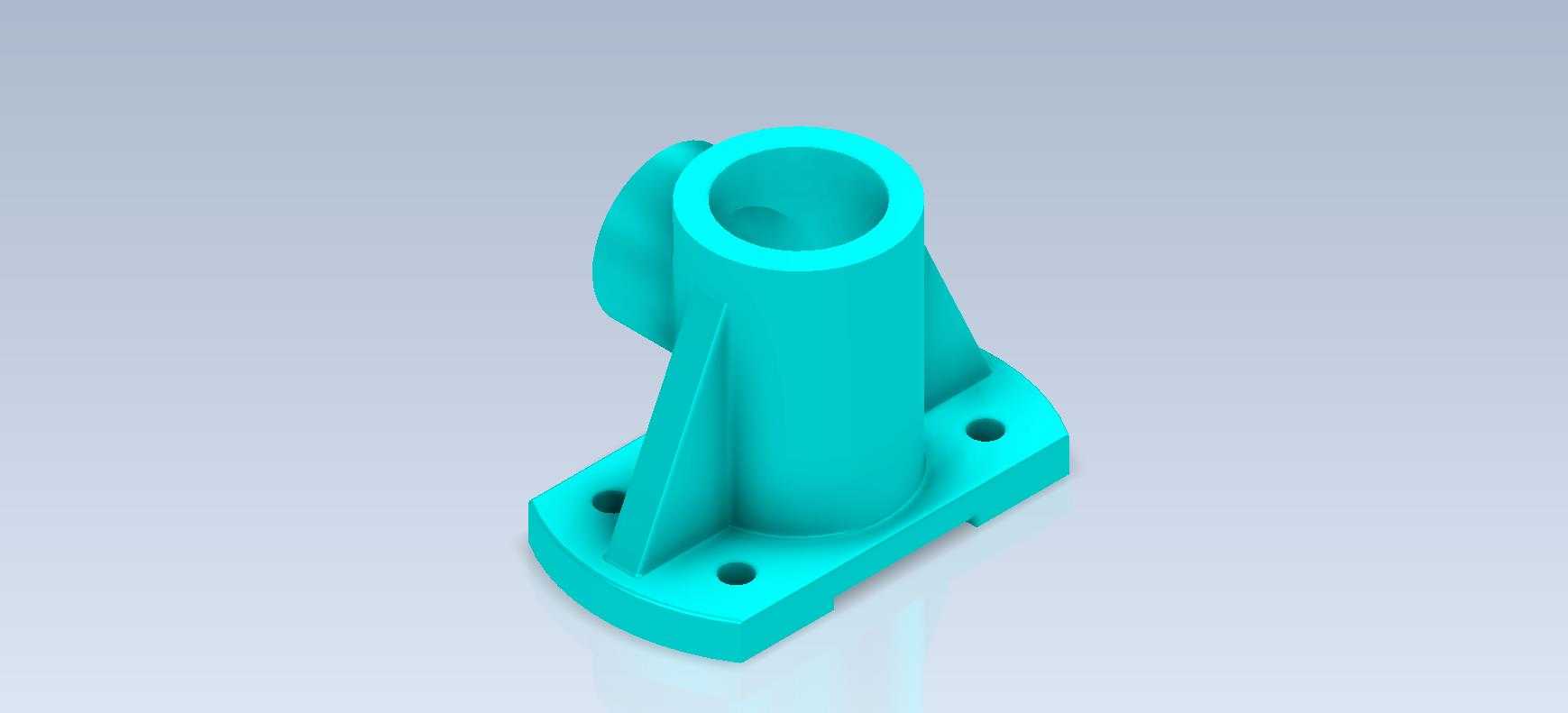

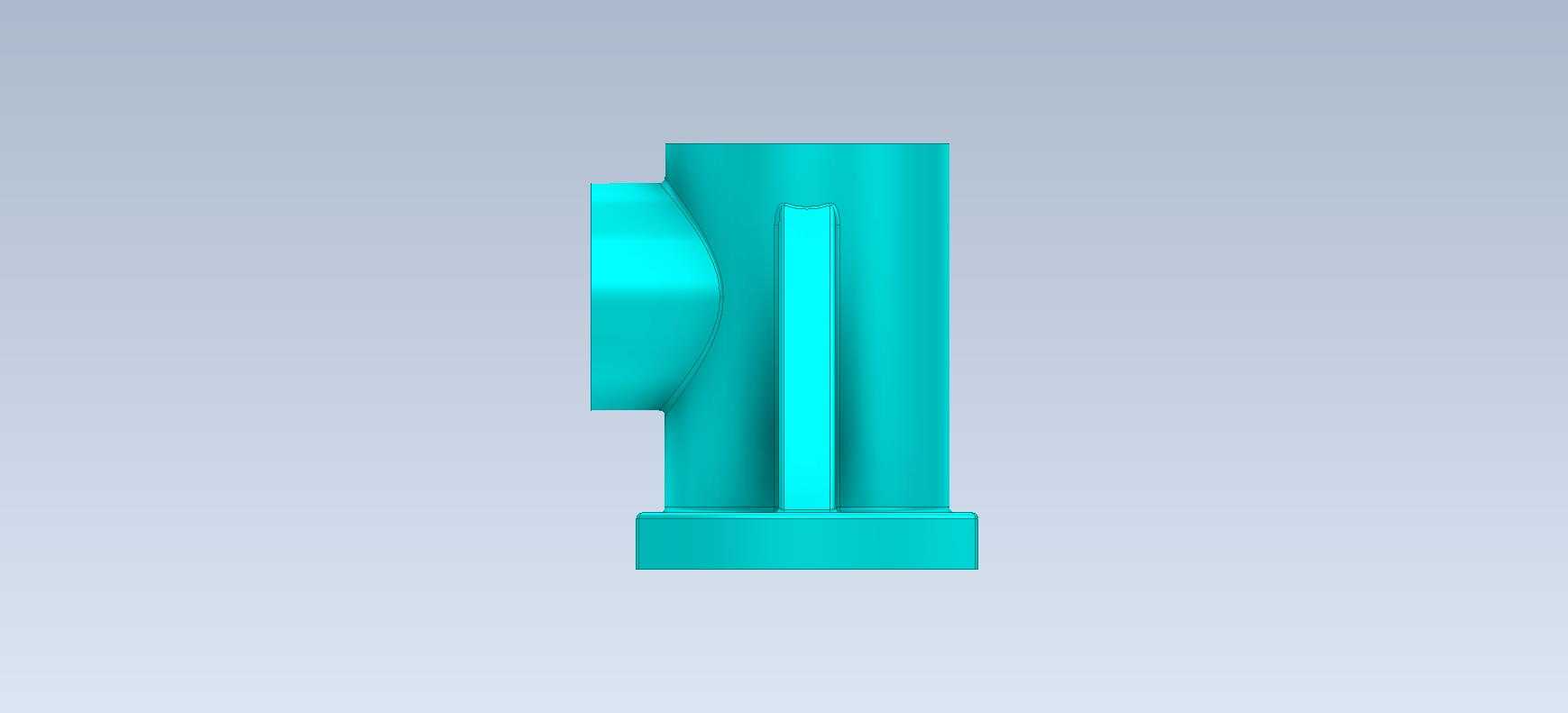

　　主体的竖直筒身和侧通接口的内径，要根据管路的通径需求来定，两个孔的相贯线位置要做圆滑过渡，不能有尖锐的棱角，一方面是减少流体在腔体内的阻力，避免介质流经时产生紊流和噪音，另一方面也能避免应力集中，在承压的时候不会在相贯线位置出现开裂风险。筒身和底座连接的位置，加了两块三角形的加强筋，筋的厚度通常取筒身壁厚的0.8-1倍，从底座一直延伸到筒身1/2左右的高度，这个位置是整个零件受力最薄弱的地方：当侧通接口外接管路的时候，管路的重量、流体脉冲产生的振动力，都会在筒身和底座的连接位置产生弯矩，如果没有加强筋，长期受交变载荷的话，根部很容易出现断裂。筋和筒身、底座连接的位置都要做铸造圆角或者加工圆角，避免应力集中，圆角半径不能太小，否则不管是铸造还是3D打印做样件，都容易出现缺料或者应力裂纹。

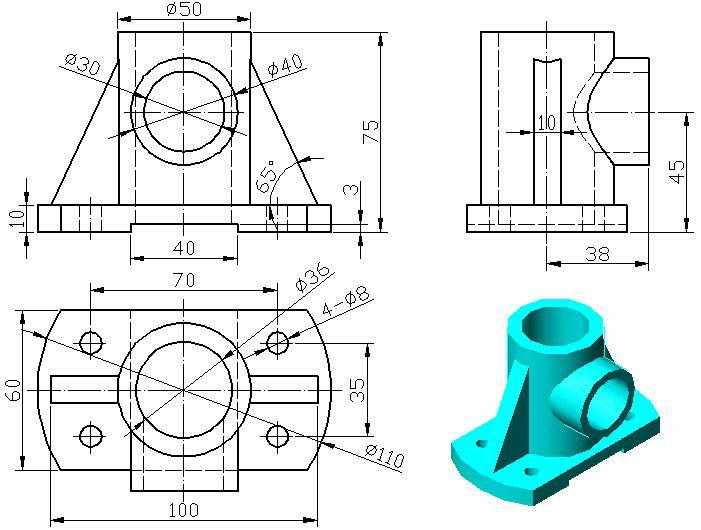

　　从尺寸边界来说，这类练习用的模型通常是按1:1的常用规格来建模的，整体高度大概在80-100mm左右，底座的最大轮廓尺寸控制在70mm见方以内，不会占用太大的安装空间，竖直筒身的外径大概在30-35mm，侧通接口的外径比主筒身略小，和常用的快插接头、硬管焊接尺寸匹配。建模的时候要注意各个特征的先后顺序：先做底座的拉伸轮廓，再做竖直筒身和侧通筒的拉伸，然后做两个通孔的切除，之后添加加强筋特征，最后做所有的圆角和安装孔的切除，这个顺序能避免特征建模时出现报错，也方便后续修改参数——比如要调整通径大小的时候，只需要修改筒身的拉伸草图和孔的切除尺寸，不用重新做后面的筋和圆角特征。

　　实际生产中，这类零件如果是小批量做样机，常用6061铝合金直接机加工成型，表面做阳极氧化处理，耐腐蚀也不容易生锈；如果是大批量配套设备，也可以用铸铝或者工程塑料注塑成型，成本更低，重量也更轻。不管用哪种加工方式，建模的时候都要考虑工艺性：比如机加工的话，所有的孔都要留够加工余量，拔模角度不用做，但如果是铸造或者注塑的话，竖直方向和侧孔方向都要做1-2度的拔模斜度，方便脱模。另外两个接口的端面要做凸台设计，保证和管路接头连接的时候有足够的密封平面，平面的粗糙度要达到Ra3.2以上，避免密封不严出现泄漏。

　　很多新手在做这类基础练习的时候，容易把注意力放在外形的相似度上，忽略了结构背后的工程逻辑：比如加强筋的位置为什么要放在侧通接口的对侧？因为侧口接管之后的弯矩是朝向侧口方向的，筋布置在受力的反方向，能最大化提升结构的刚性；为什么底座不做成整圆形？因为整圆的底座会占用更大的安装空间，在紧凑的设备内部，切边的底座能避开周边的其他零件，同时三个安装孔的固定稳定性，比两个孔更好，又比四个孔的安装容错率更高，不用严格对正四个孔的位置，装配的时候更方便。这些细节不是凭空画出来的，都是从实际装配、使用的需求里倒推出来的设计点，也是做三维结构设计最核心的思路：所有的特征都要服务于功能、装配、加工的实际需求，不能为了好看加多余的结构，也不能为了省料去掉必要的加强和定位结构。

　　在做管路系统的布局设计时，这类转接支座的位置选择也很重要，要尽量靠近需要引出支路的位置，减少支路管路的长度，降低管路的振动幅度，同时安装面要保证水平，避免支座安装之后出现倾斜，导致接口对接的时候别劲，长期受力不均损坏接头或者支座本身。如果是用在有压力的管路系统里，建模完成之后还要做简单的受力仿真，看承压的时候筒身、相贯线、根部位置的应力是不是在材料的许用范围内，必要的时候调整壁厚或者加强筋的尺寸，保证使用过程中的可靠性。
