CA6140板坯机座焊接式支撑机架结构

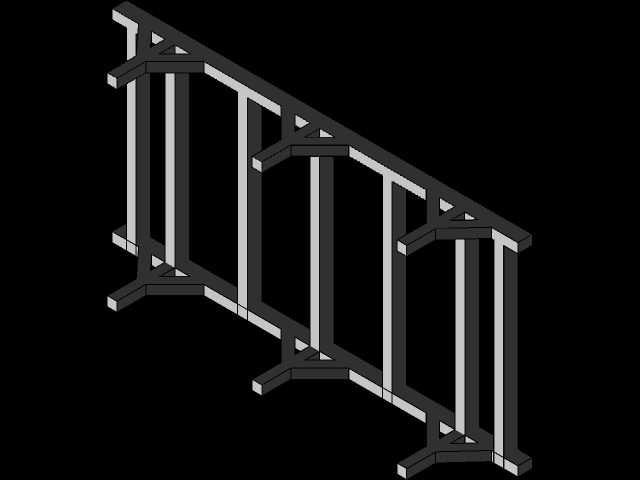

　　板坯机座作为CA6140系列机床加工生产线中板坯输送、堆垛工位的核心承载构件，其结构刚性与安装精度直接决定了整条板坯处理线的运行稳定性，在中小型钢材加工车间、机床零部件配套加工厂区的板坯上料、暂存、转运环节，这类机座需要长期承受板坯堆叠的静载荷、输送辊道运行带来的交变振动载荷，以及板坯吊装对位时的瞬时冲击载荷，因此结构设计阶段就需要从载荷传递路径、焊接变形控制、现场安装适配性多个维度做针对性考量。从结构形式来看，该机座采用矩形钢管拼焊的框架式结构，主承载方向沿板坯输送长度方向布置通长纵向主梁，纵向主梁之间按照板坯支撑间距等距布置横向连接梁，每道横向连接梁下方设置斜向支撑肋，将上部承载的竖直载荷直接分流传递到机座底部的落地支脚，

　　避免横向梁根部出现应力集中导致的焊缝开裂问题；底部支脚采用加宽的平底结构，支脚底面预留地脚螺栓安装孔位，安装时可通过垫铁调整机座整体水平度，抵消车间地面的平整度误差，保证机座上表面的支撑平面平面度控制在合理公差范围内，避免板坯放置后出现局部翘曲、偏移的问题。设计过程中，针对焊接结构容易出现的焊接变形问题，所有矩形管的拼接节点均采用45度斜口对接焊，焊缝布置在结构受力的中性轴位置，减少焊接残余应力对整体结构精度的影响；纵向主梁与横向连接梁的连接位置，在梁的内腔增设了隐形加强衬板，避免长期受载后连接位置出现矩形管局部凹陷变形；考虑到板坯处理工位经常会有切削液、氧化铁皮掉落，机座的所有水平拼接面均设计了3度左右的微小排水坡度，

　　表面喷涂防锈耐磨涂层，避免积液积渣导致的结构锈蚀，延长设备的实际使用寿命。从安装边界来看，该机座的整体宽度适配常规CA6140机床配套板坯输送线的辊道间距，长度方向可根据现场产线的实际布置需求做模块化拼接，单段机座的支脚间距匹配车间常规预埋地脚螺栓的排布尺寸，不需要对现有车间地面做大规模改造即可完成安装固定；机座上表面预留的板坯支撑件安装螺孔，采用统一的孔位排布标准，可兼容不同厚度规格板坯的支撑垫块、定位挡块安装，不需要二次打孔加工即可适配多规格板坯的承载需求。在实际生产场景中，这类机座除了用于板坯的静态承载暂存，还可作为板坯堆焊机、板坯推拉机构的安装底座，机座框架的中空结构可方便布置输送线缆、气动管路，避免管线外露被掉落的板坯、

　　氧化铁皮砸损；结构设计时特意控制了整体自重，在保证刚性满足载荷要求的前提下，尽可能减少冗余材料的使用，既降低了生产制造成本，也方便现场的吊装转运与位置调整。针对设备运行过程中的振动传递问题，底部支脚位置预留了减震垫安装槽，安装时可加装橡胶减震垫，阻断机座振动向地面的传递，降低车间生产的整体噪音，同时也避免振动传导影响周边精密加工设备的运行精度。
