CA6140机床竖锯金属夹具底座结构设计

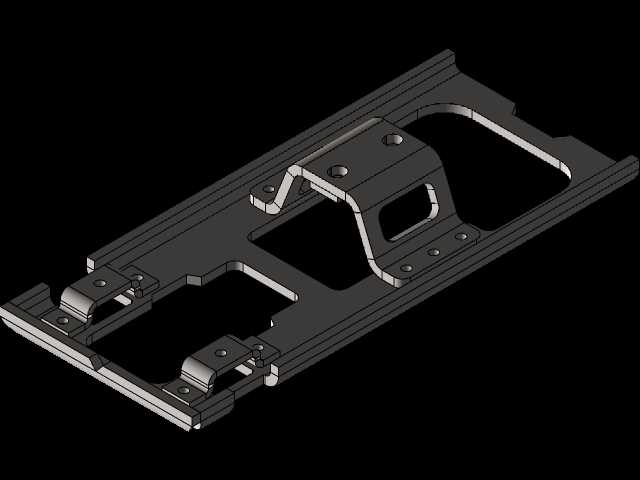

　　这款竖锯底座是CA6140普通车床配套竖锯加工工装的核心承载构件，主要承担锯切作业过程中锯组的定位支撑、工件装夹基准传递以及作业载荷分散的功能，在车床拓展锯切加工、小型金属件定长切断、型材下料的改装作业场景中应用广泛。从实际加工场景来看，普通车床加装竖锯模组时，底座的安装平面度直接决定锯切进给的直线度，若底座安装面平面度超差0.02mm/m，锯切过程中就会出现锯片偏摆、切口斜面、崩齿等问题，因此设计时将底座与车床中拖板的贴合面平面度公差控制在0.015mm以内，表面粗糙度要求达到Ra1.6，保证安装后与拖板导轨的平行度符合锯切进给要求。底座整体采用折弯焊接一体结构，主体承载板选用6mm厚Q235冷轧钢板冲压折弯成型，

　　两侧的安装支耳通过二氧化碳气体保护焊与主体板焊接后做去应力退火处理，避免长期受交变载荷出现焊接变形，支耳上的安装孔采用配钻加工，孔位公差控制在H7级，保证锯组安装后无窜动间隙。底座中部的镂空结构并非减重设计，而是为锯切作业预留的排屑通道，锯切产生的铁屑可以直接通过镂空区域落入车床排屑槽，避免铁屑堆积在安装面造成垫高误差，同时镂空结构也能减少底座与锯组护罩的干涉空间，方便锯片的更换与日常维护。两侧的定位凸台经过铣削加工，凸台高度统一为8mm，用于快速定位竖锯模组的安装位置，现场安装时无需反复打表找正，只需将锯组底座贴合凸台锁紧螺栓即可完成定位，大幅缩短工装换装的辅助时间。底座上共设置8个M6内六角螺栓安装位，

　　其中4个用于底座与车床中拖板的连接，另外4个用于固定竖锯驱动模组，螺栓孔周边做了2mm深的沉孔设计，保证螺栓头安装后不高出底座平面，避免拖板移动时与车床其他部件发生刮碰。从安装边界来看，底座总长度为320mm，总宽度为145mm，安装后在中拖板上的横向占用空间不超过150mm，纵向行程预留量满足最大120mm直径棒料的锯切需求，不会影响车床原有的车削作业空间，不需要对车床原有结构做破坏性改装，拆除螺栓即可恢复车床原有功能。底座上的拱形支撑结构是承载锯切反作用力的核心部位，拱形结构的折弯半径设置为12mm，避免折弯处出现应力集中，拱形面与主体板之间设置了两个加强焊点，在承受最大1500N的锯切进给力时，拱形面的形变量不超过0.

　　03mm，不会出现锯片抖动的问题。在实际使用中，这款底座还可以配合不同的夹具附件，实现扁钢、方钢、小型异型材的装夹锯切，底座上预留的两个φ8定位销孔，可以快速更换不同规格的靠模，适配不同长度工件的定长切断需求，不需要重新调整定位基准。设计过程中特意规避了复杂的铸造结构，全部采用板材冲压焊接工艺，加工成本仅为铸造底座的三分之一，且生产周期更短，适合小批量工装改装的加工需求，焊接后整体做发黑处理，提升车间油污环境下的防锈能力，日常维护只需定期清理排屑通道内的铁屑即可，不需要额外的润滑保养。从受力角度分析，锯切过程中产生的垂直进给力会通过拱形支撑均匀传递到两侧的安装支耳，再通过支耳螺栓分散到车床中拖板上，不会出现局部应力过大导致的底座变形，底座的固有频率经过测算避开了锯片转动的固有频率区间，作业过程中不会产生共振，有效降低锯切作业的噪音，同时延长锯片的使用寿命。
