CA6140车床半齿轮配套安装固定支架

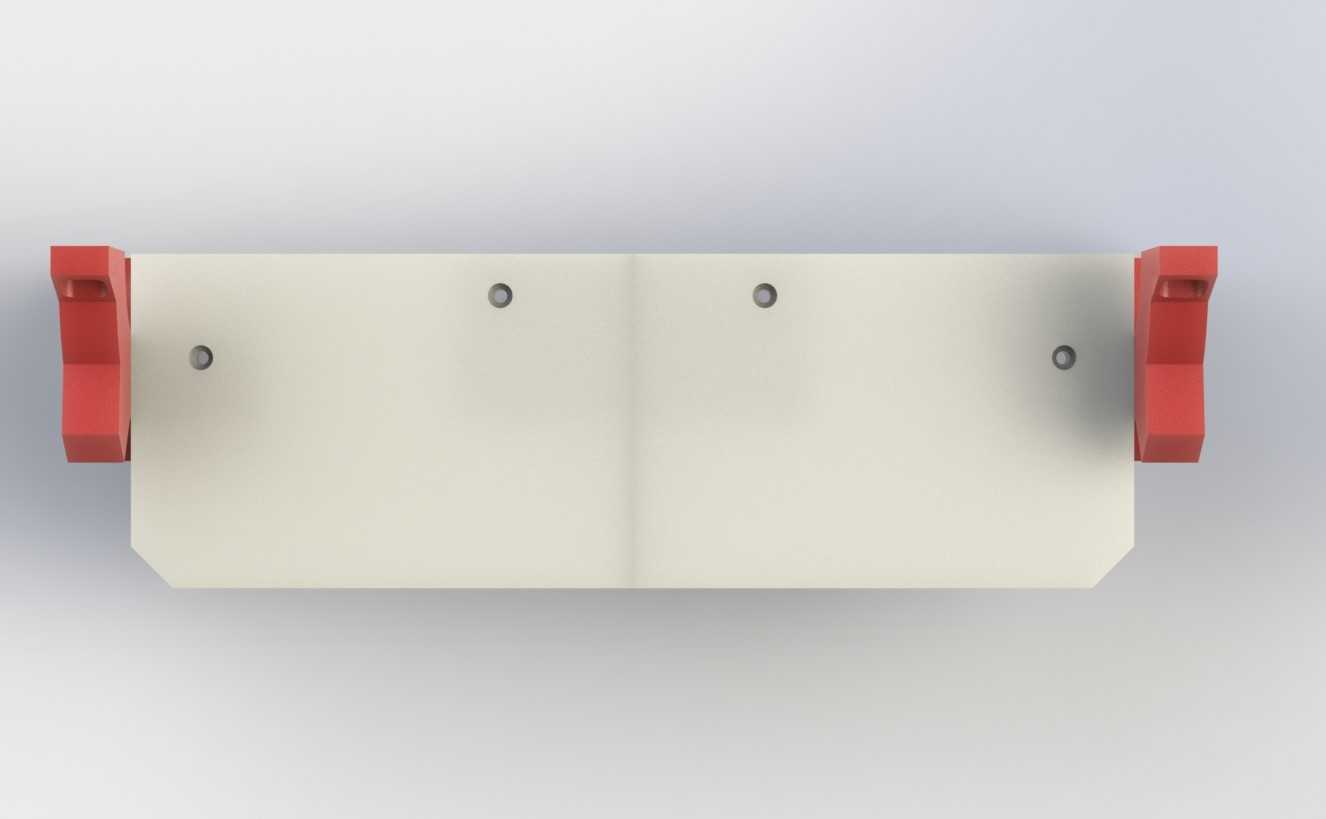

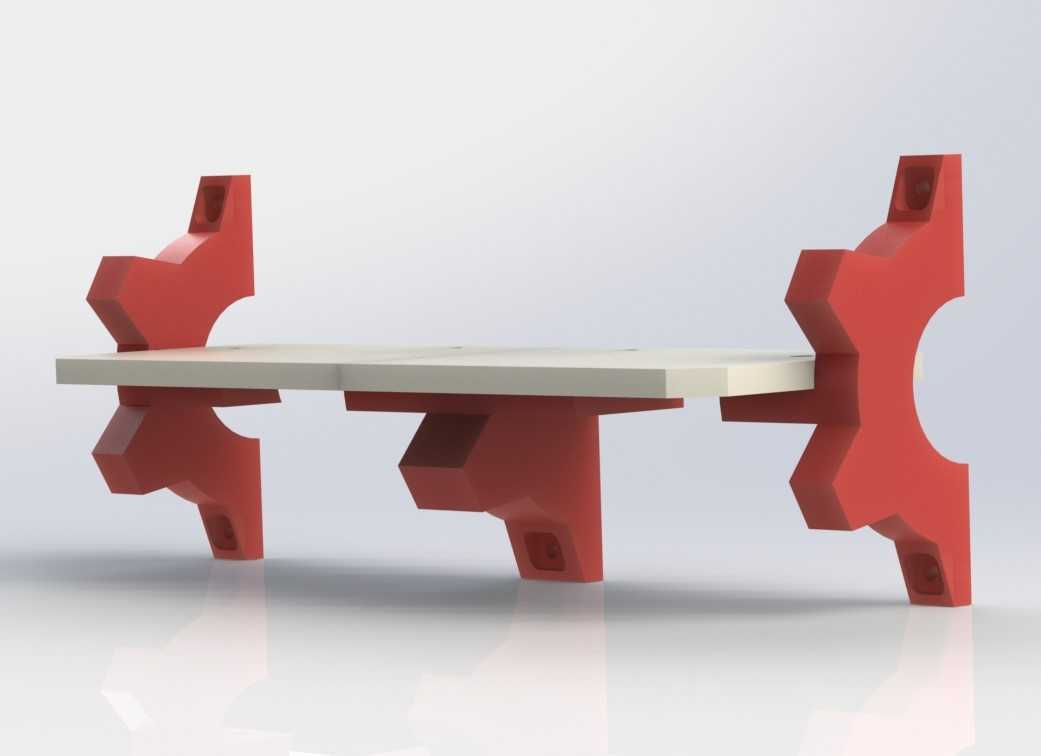

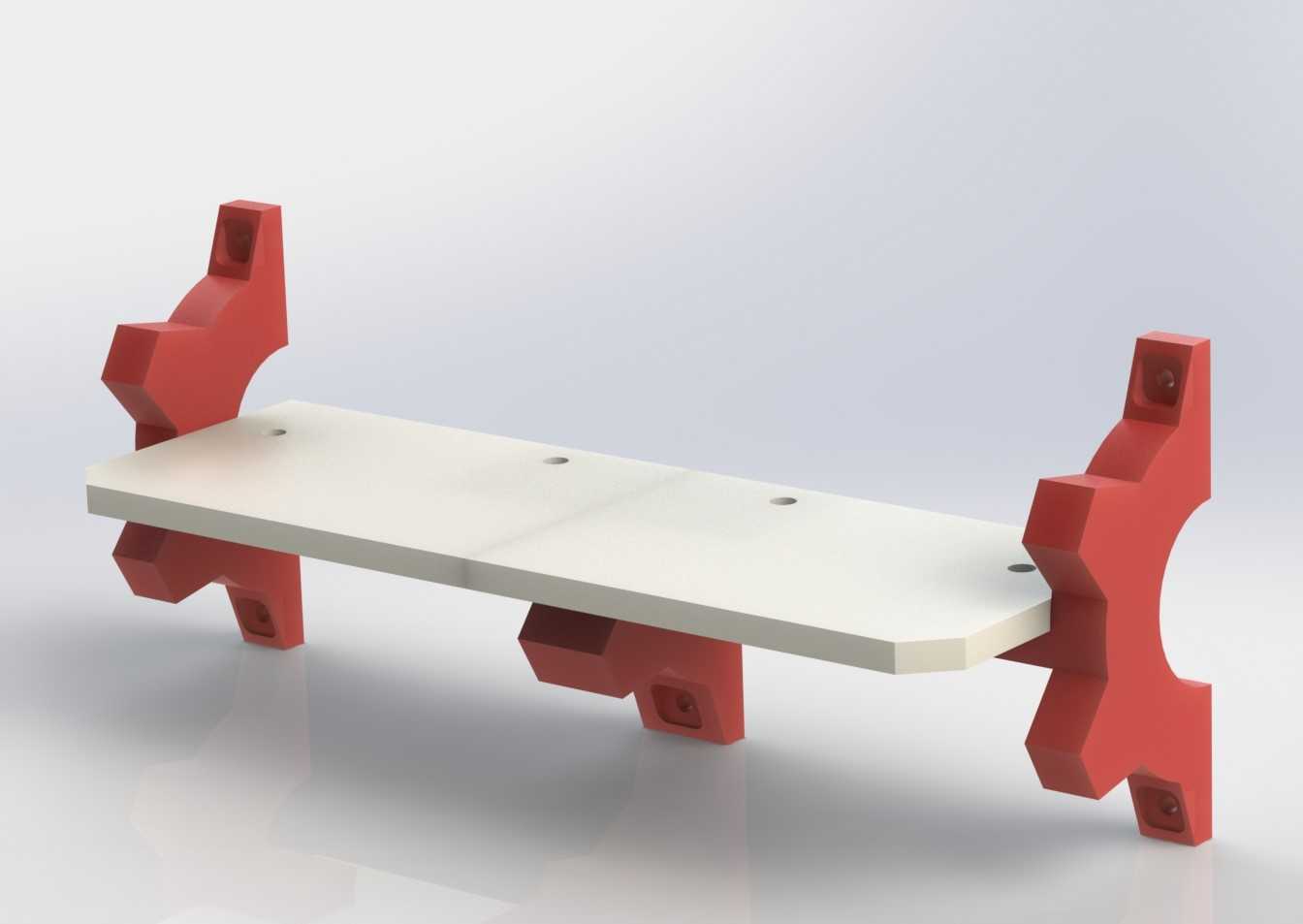

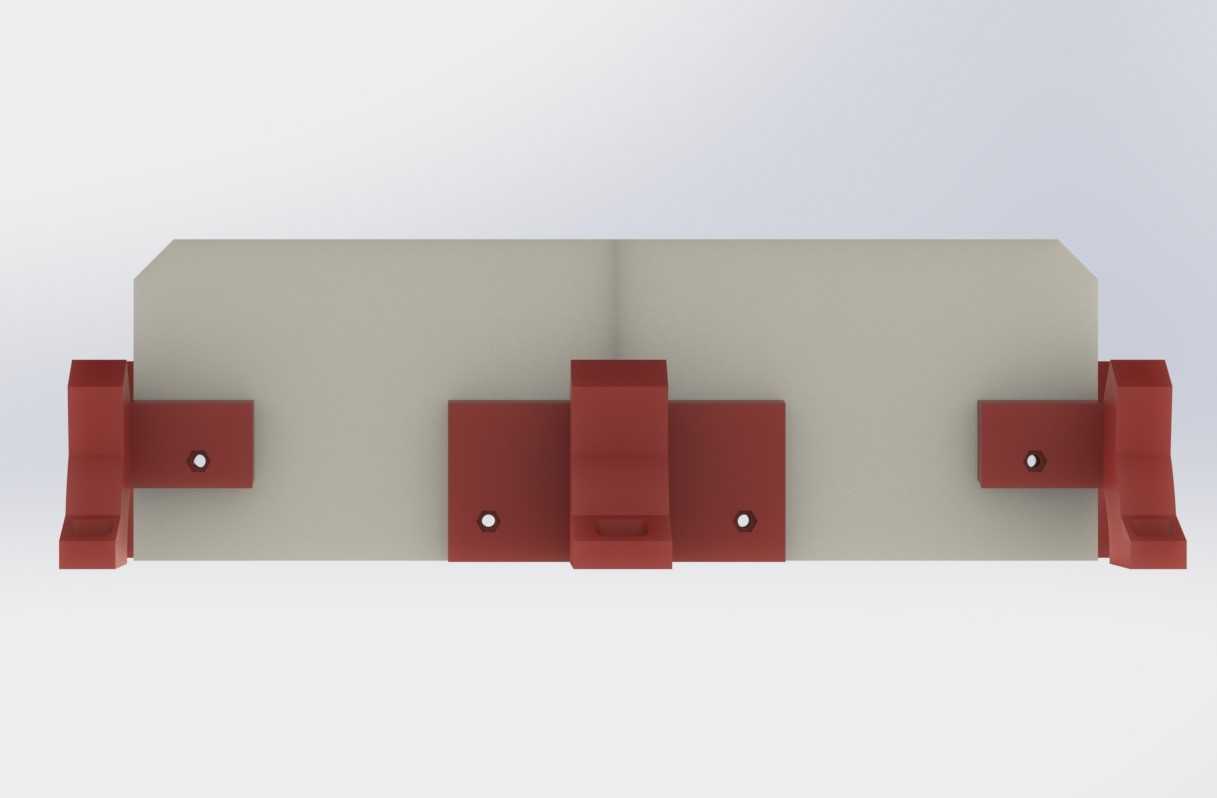

　　在普通车床的进给传动系统维护与改装场景中，半齿轮作为传动链里实现间歇进给、特定行程换向的核心传动件，其安装定位精度直接决定了进给运动的平稳性与传动间隙控制水平，这款固定支架正是为CA6140型卧式车床的半齿轮组件提供刚性安装支撑的配套结构件。从实际装配逻辑来看，支架两端的红色异形支撑座是核心定位结构，其轮廓完全匹配半齿轮的安装轴座端面，支撑座上预留的沉头安装孔可直接与车床床身对应位置的预制螺纹孔配合，无需额外加工转接板，装配时可通过调整螺栓锁紧力矩控制支撑座与安装面的贴合度，避免半齿轮运转时出现径向窜动。中间的平直承载板采用等厚平板结构，板面预留的四个通孔分别对应半齿轮组件的轴向定位销孔与辅助支撑连接点，

　　承载板下方的凸起定位块可嵌入床身的定位槽内，承担横向剪切力，避免螺栓长期受剪出现疲劳断裂。设计过程中首先考虑的是车床运转时的振动工况，支架整体采用对称式受力结构，两端支撑座的受力点与承载板的中性面重合，可将半齿轮传动时产生的径向力直接传导至床身基体，减少支架自身的弯曲形变；支撑座的异形轮廓并非随意设计，其凸起的挡边结构可在半齿轮安装时起到粗定位作用，装配时无需额外工装即可快速将半齿轮轴对准轴承位，大幅缩短维修装配的辅助时间。从安装边界来看，支架总长度适配CA6140车床进给箱外侧的安装空间，两端支撑座的外侧间距与床身安装面的凸台间距完全匹配，承载板的下表面与床身安装面的间隙控制在2mm以内，既避免装配时出现干涉，

　　又能保证定位块完全嵌入定位槽；支撑座上的安装孔采用长圆孔与圆孔组合的形式，其中两个圆孔作为主定位孔，剩余两个长圆孔可补偿床身铸造时的尺寸误差，降低对安装面加工精度的要求。在实际使用场景中，这款固定架不仅可用于原厂CA6140车床的半齿轮更换维修，也可适配普通车床的数控化改装场景，当改装需要调整半齿轮的安装位置以匹配新增的进给伺服电机时，支架承载板上的备用通孔可直接安装转接座，无需重新制作支架，减少改装的加工量。结构细节上，承载板与两端支撑座采用一体化设计，连接处做了圆弧过渡处理，避免应力集中导致的支架断裂，支撑座与半齿轮接触的端面加工有0.5mm深的凹槽，可嵌入密封毡圈，防止车床切削液与铁屑进入半齿轮的轴承位，

　　延长传动组件的使用寿命。不同于通用型的安装支架，这款结构完全围绕CA6140车床半齿轮的安装需求设计，没有多余的冗余结构，整体重量控制在合理范围内，单人即可完成拆装作业，在机床大修、日常维护、进给系统改装等场景下都能提供稳定可靠的支撑效果，有效降低半齿轮传动时的振动噪声，提升进给运动的传动精度。
