CA6140车床用防松锁紧垫圈结构设计

　　在普通卧式车床的主轴箱、进给箱等核心传动部件的装配环节，螺纹连接的防松可靠性直接决定了设备长期运行的精度保持性，尤其是CA6140这类通用卧式车床，在承受交变切削载荷、主轴正反转频繁切换的工况下，普通平垫圈配合弹簧垫圈的防松结构很容易出现预紧力衰减，导致连接螺栓松动，进而引发传动齿轮啮合间隙超差、进给定位不准等问题，严重时甚至会造成传动部件打齿、轴系窜动等故障。这款锁紧垫圈就是针对CA6140车床特定安装位置的防松需求设计的专用止动紧固件，和常规标准锁紧垫圈不同，它的结构完全适配车床对应安装位的轴肩、螺栓孔位的边界尺寸，不需要额外对安装基面做二次加工就能直接装配。

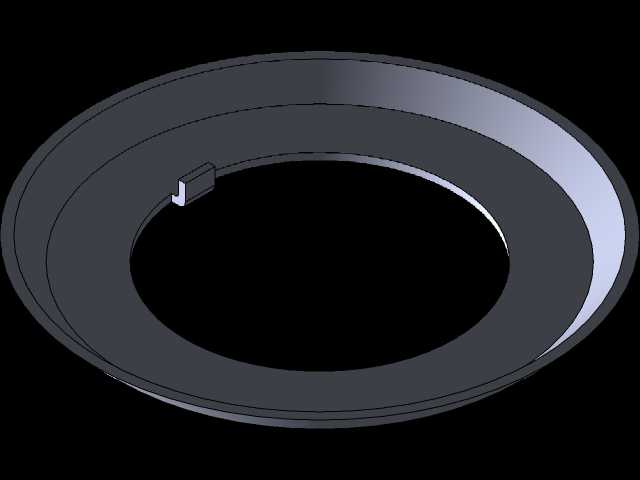

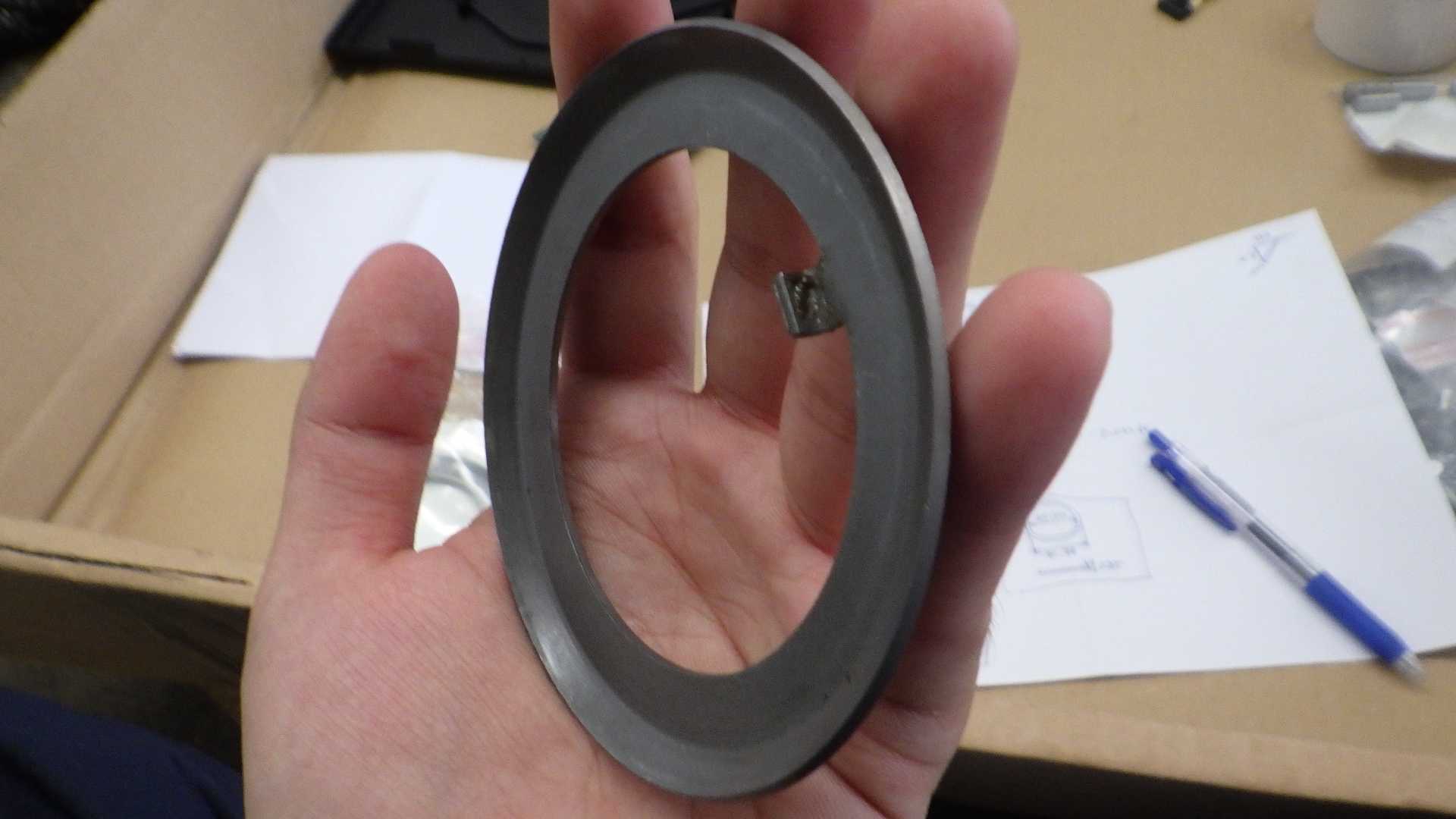

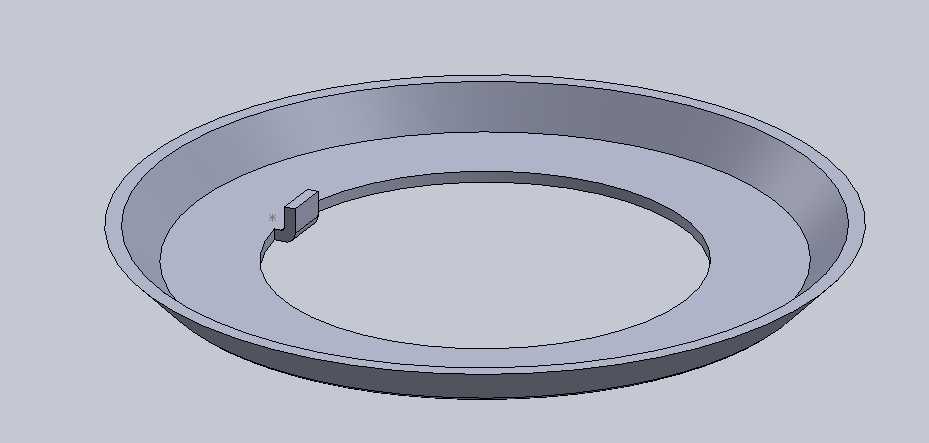

　　从实际功能特性来看，这款垫圈采用了内圈带止动凸舌的结构设计，装配时凸舌可以卡入轴类零件对应位置预先加工的止动槽内，垫圈外圈则可以根据螺栓的锁紧位置弯折出对应止动耳，卡入螺栓头的六角侧面，这样一来，当螺栓受到振动载荷出现回转趋势时，垫圈本身因为内圈凸舌和轴槽的卡合无法随螺栓转动，外圈止动耳又会直接限制螺栓头的周向转动，从根本上切断了螺纹副相对回转的可能性，相比依靠摩擦力防松的弹簧垫圈、双螺母结构，这种机械锁止的防松形式在交变冲击载荷下的可靠性要高很多，尤其适合车床主轴附近、走刀机构这类振动频率高、载荷波动大的安装位置。

　　设计过程中首先要匹配的就是安装边界的尺寸约束，这款垫圈的外径设置为87.5mm，内径设置为60.65mm，这个尺寸是完全对应CA6140车床主轴箱内对应连接轴的轴径尺寸设计的，内径比配合轴的轴径大0.15mm左右，既保证装配时垫圈可以顺利套入轴体，不会因为尺寸过紧出现卡滞，也不会因为间隙过大导致垫圈和轴的同轴度超差，影响止动凸舌的卡合精度。垫圈的厚度选择也经过了实际工况的校核，厚度太薄的话，弯折外圈止动耳的时候容易出现断裂，长期受载也容易产生塑性变形导致防松失效；厚度太大的话，不仅会增加不必要的装配空间占用，还会导致螺栓的有效旋合长度缩短，影响螺纹连接的整体强度，最终选定的厚度可以满足多次弯折止动耳不出现裂纹，同时承受额定轴向预紧力时不会产生压溃变形。

　　在实际装配使用的时候，需要先将轴上的止动槽和垫圈的内圈凸舌对齐，把垫圈平稳推到安装基面，确认凸舌完全卡入止动槽内、垫圈端面和安装基面完全贴合之后，再穿入连接螺栓按照规定的预紧力矩拧紧，之后将垫圈外圈对应螺栓头六角面的那个止动耳向上弯折，直到止动耳完全贴紧螺栓头的侧面，确保螺栓头和止动耳之间没有间隙，这样才能起到可靠的锁止作用。需要注意的是，这类止动垫圈属于一次性使用的紧固件，每次拆卸螺栓进行设备维护之后，都需要更换新的垫圈，因为已经弯折过的止动耳金属内部已经产生了加工硬化，再次弯折很容易出现断裂，无法保证防松效果。

　　从应用场景延伸来看，这种结构的锁紧垫圈不止可以用在CA6140车床上，只要是轴径尺寸匹配、有可靠机械防松需求的螺纹连接位置，比如其他型号的普通车床、铣床的传动箱装配，甚至部分通用机械设备的重载传动部位，都可以参考这个结构的尺寸逻辑进行适配设计，它的核心优势就是结构简单、防松可靠，不需要额外增加复杂的锁紧结构，只需要在轴上加工出对应的窄止动槽，就可以实现非常稳定的螺纹锁止效果，相比尼龙圈锁紧螺母、楔形锁紧垫圈等防松形式，它的金属全钢结构可以适应车床主轴箱内部较高的工作温度，不会因为润滑油浸泡、温度升高出现材料老化失效的问题，长期使用的稳定性更有保障。

　　在三维建模过程中，这类零件的建模逻辑并不复杂，但需要重点关注几个关键尺寸的精度：首先是内圈止动凸舌的宽度和突出高度，必须和轴上的止动槽尺寸形成合理配合，凸舌宽度比槽宽小0.1mm左右，突出高度和槽深保持一致，避免装配时出现凸舌卡不到位或者凸出过多影响其他零件装配的问题；其次是垫圈的平面度要求，因为垫圈是夹在螺栓头和被连接件之间的承压零件，如果平面度超差，会导致螺栓预紧力分布不均，局部应力过大，长期运行容易出现垫圈变形；另外外圈的止动耳位置不需要预先弯折，建模时保持平整状态即可，因为实际装配时是根据螺栓锁紧后的最终角度来弯折对应位置的止动耳，不需要提前固定弯折位置，这样可以提升装配时的适配性，不管螺栓拧紧后停在哪个角度，都能找到对应的止动耳进行弯折锁止。
