双针多端口电气连接插头结构设计

项目分类:通用五金配件 发布时间:2023-11-23 ID:717481
  • 双针多端口电气连接插头结构设计

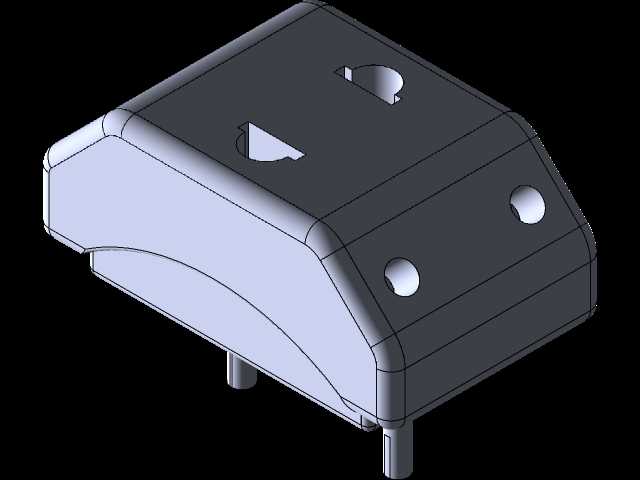

  在低压电气布线、小型机电设备内部接线、桌面型工控模组供电接驳场景中,这类双针多端口插头是十分常见的互连部件,它承担着小功率回路的电流传输、相邻模组间的信号接驳功能,相比单端口接插件,它能在有限的安装空间内同时完成两路独立回路的对接,减少面板上的开孔数量,压缩设备外表面的接口占用面积。从结构设计逻辑来看,这款插头的外壳采用圆角过渡的方体造型,所有棱边都做了R角处理,一方面是避免安装操作时锐边划伤操作人员手部,另一方面也能减少外壳注塑成型时的应力集中,降低长期使用过程中受温变影响出现壳体开裂的概率。壳体顶面设置的两个异形定位槽,是和配对插座端的定位凸台做匹配的,插合时两个定位结构先于导电插针接触,能实现盲插状态下的导向校正,

  避免插针因为对位偏差出现弯折、镀层刮损的问题,定位槽的非对称设计也能起到防呆作用,从根源上杜绝反插导致的回路短路、信号接反故障。壳体侧面的两个圆形沉孔是安装固定位,适配M3规格的盘头螺丝,沉孔深度刚好能容纳螺丝头部,安装完成后螺丝头不会突出壳体表面,不会和周边相邻的部件产生干涉,两个固定孔的中心距按照常规面板安装的通用尺寸设定,能兼容多数现成的标准开孔面板,不需要单独定制安装板材。底部伸出的两根圆柱形导电插针,采用同轴度较高的直杆设计,插针根部和壳体结合的位置做了密封凸台结构,和插座端的密封圈配合时能形成一定的防护能力,阻挡日常环境中的浮尘、少量溅水进入接插接触面,避免接触电阻升高引发的接头发热问题。插针的伸出长度经过匹配计算,

  既保证插合后有足够的接触深度,满足额定电流下的载流面积要求,又不会因为伸出过长导致插合到位前带电部分外露,降低操作人员误触带电体的风险。从安装边界来看,这款插头的整体外轮廓尺寸控制得比较紧凑,宽度方向的尺寸刚好适配常规86型面板的单格安装位,厚度方向突出安装面板的尺寸不到20mm,在密集排布的接口面板上,相邻两个插头之间不会出现安装干涉,预留的插拔操作空间也足够操作人员徒手完成拔插动作,不需要借助额外的工具。壳体内部的插针固定结构采用卡槽加倒刺的设计,插针压入壳体后倒刺会卡入壳体的注塑卡槽内,能承受大于50N的轴向拉脱力,避免布线拉扯时插针从壳体中脱出导致的接线松脱故障。在实际选型应用中,这类插头多用于小功率交流供电回路、

  直流低压控制信号回路的连接,比如小型台式实验设备的电源输入、传感器模组的集中接线、桌面型自动化测试治具的接口扩展,相比焊接式的接线方式,这种接插件形式的连接能大幅提升设备组装、后期维护的效率,更换故障模组时不需要重新焊线,直接拔插就能完成部件替换。设计过程中针对壳体的壁厚也做了均匀化处理,整体壁厚保持在2mm左右,既满足结构强度要求,也能控制注塑成型的周期,减少壳体缩水、翘曲等成型缺陷,壳体选用的绝缘材料满足UL94-V0级阻燃要求,在回路出现异常过载发热时不会出现壳体引燃的风险,符合低压电气部件的安全规范要求。插针的接触端采用圆弧导向头,插合过程中能顺滑导入插座的接触簧片内,减少插合时的阻力,长期反复插拔后也不会刮伤簧片的镀层,保证接触性能的稳定性。
