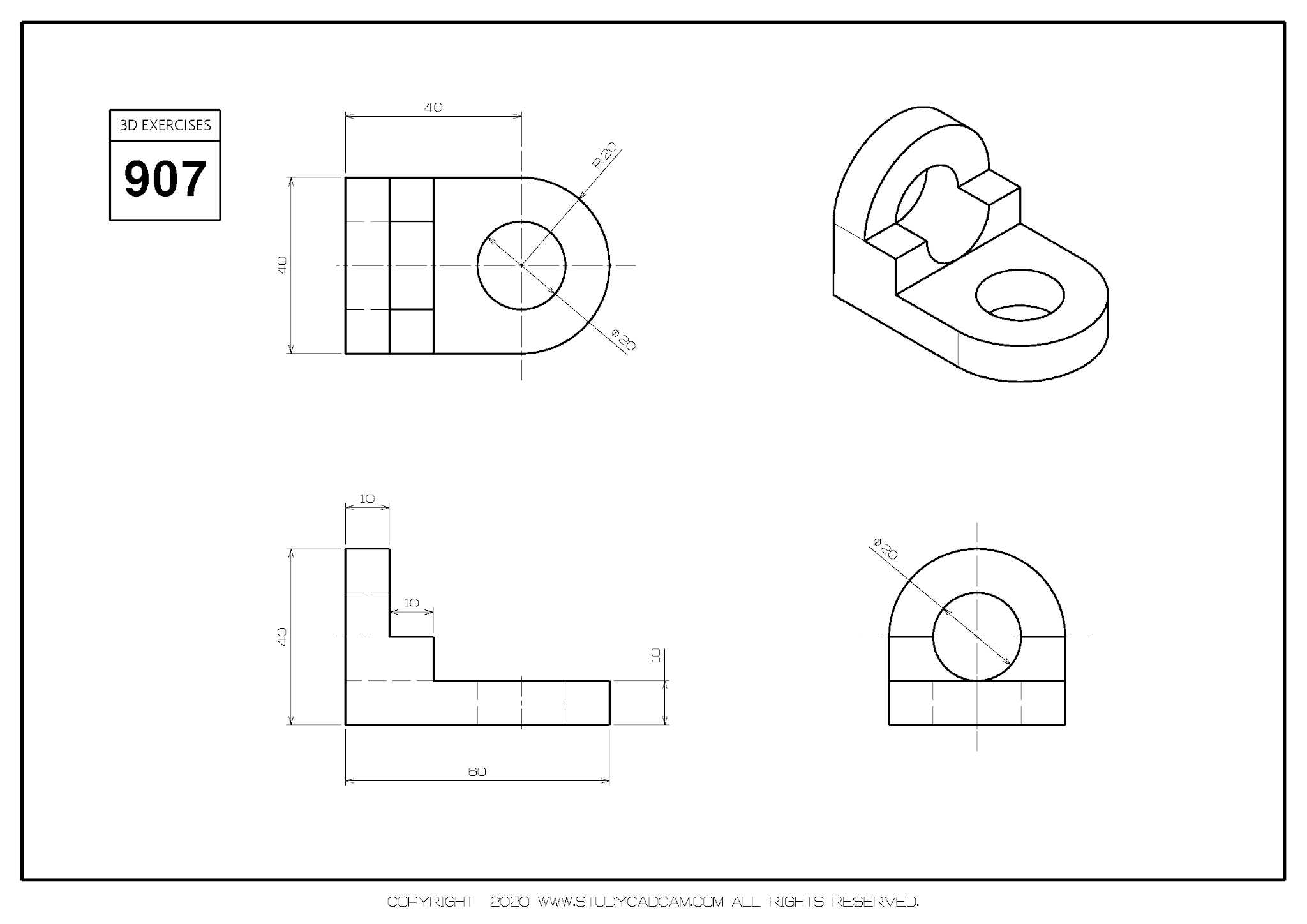

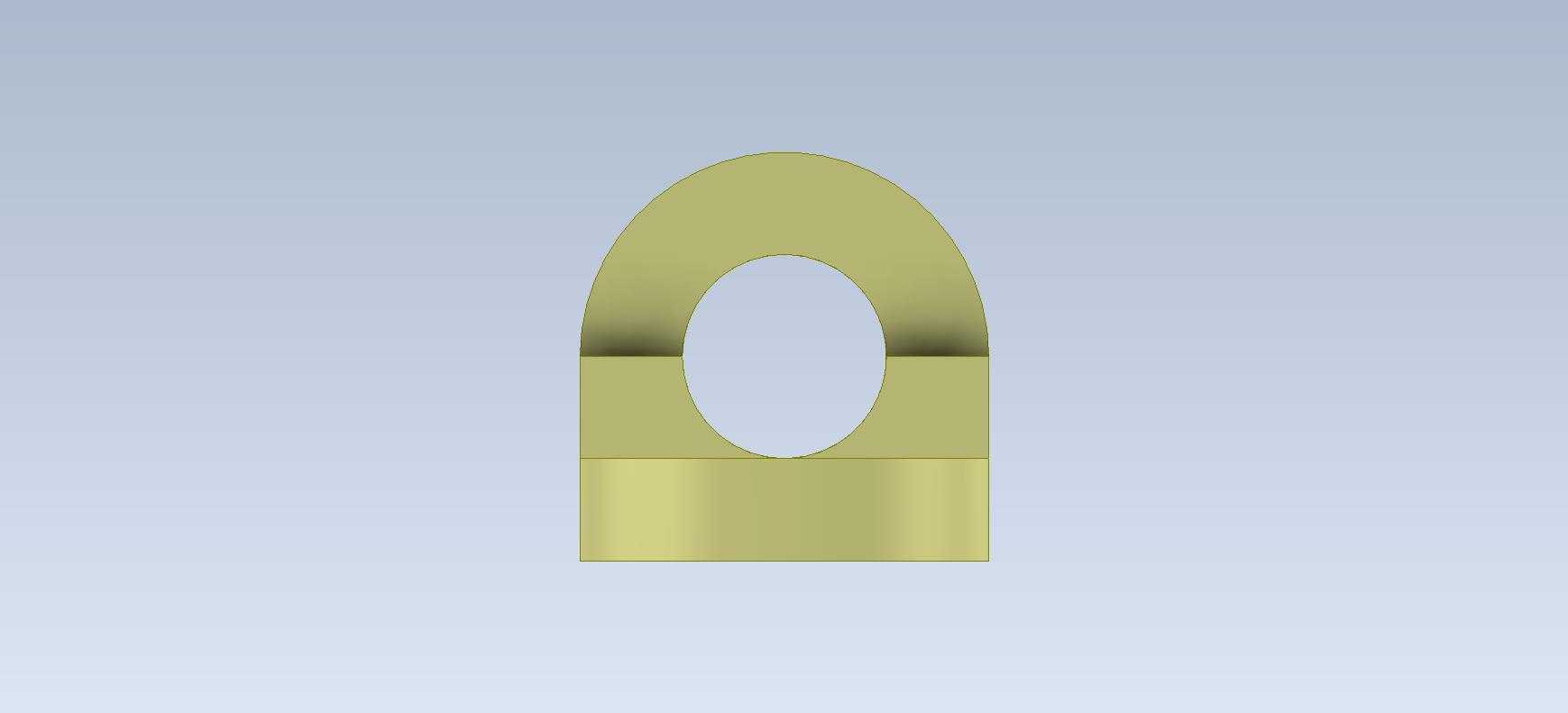

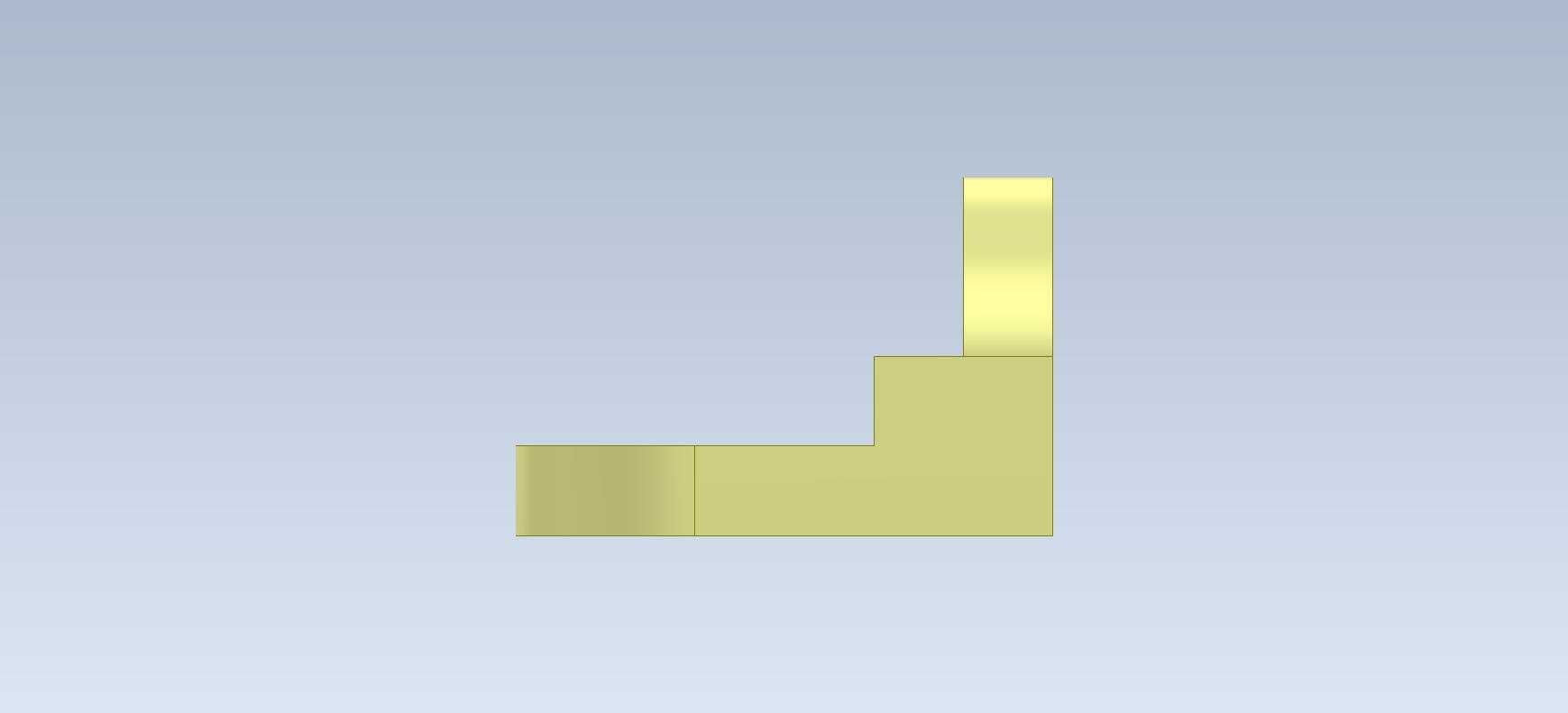

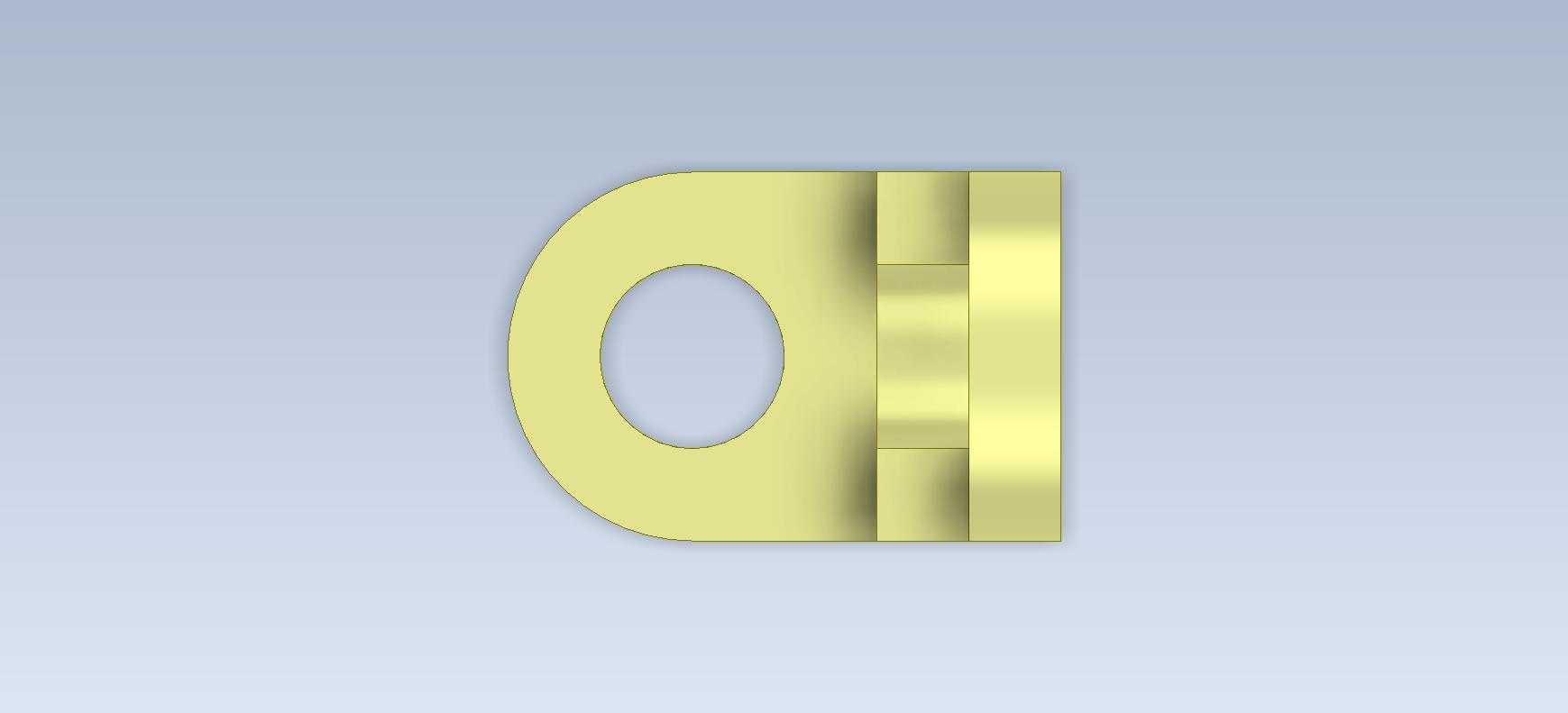

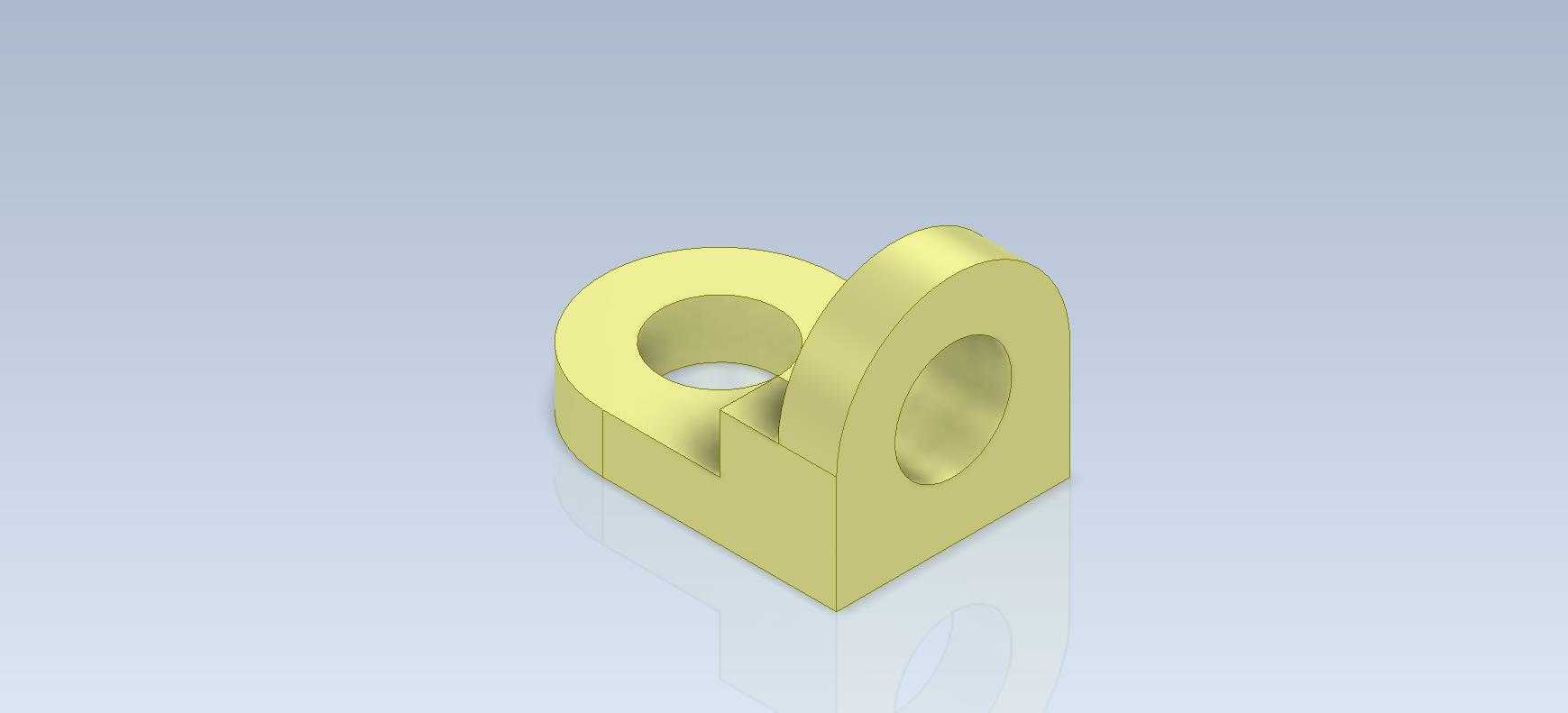

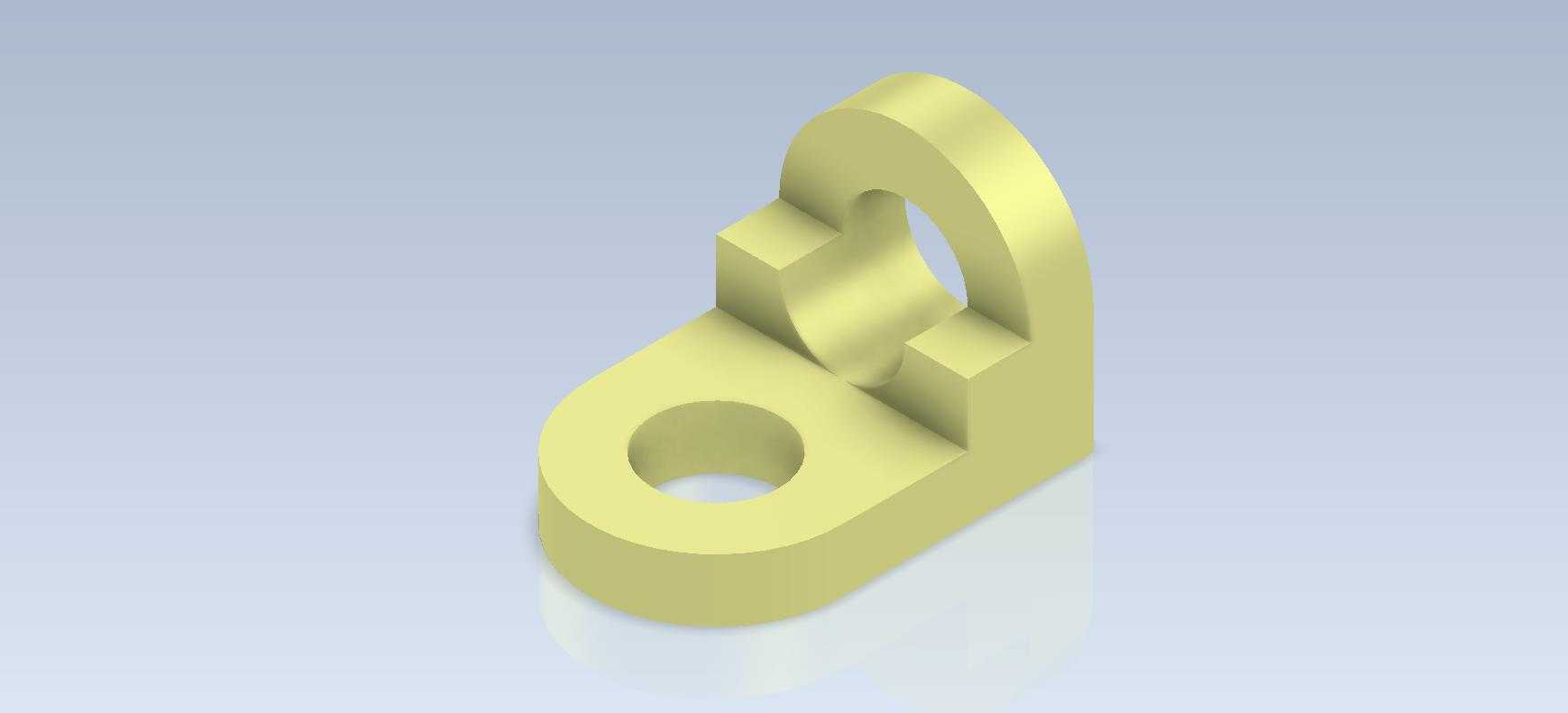

带孔吊耳式连接固定支座结构

　　这类带吊耳结构的连接固定支座，在轻工自动化输送线、小型工装夹具定位模块、机床外围辅助挂装结构中应用十分广泛，日常设备运维里常作为线缆托架挂载、小型传感器支架固定、气动管路走线挂点的基础承载件使用，区别于大吨位起重吊耳，这类小型支座的承载阈值多集中在50kg以内，适配多数轻型工业场景的挂载需求。从结构功能来看，底部带通孔的圆盘底座是核心安装基准，通孔直径适配常规M6-M8规格的内六角圆柱头螺钉，安装时可通过沉孔设计让螺钉头完全没入底座平面，避免突出结构干涉后续挂载的零部件，底座平面的平面度公差需控制在0.05mm以内，才能保证安装后与贴合面完全接触，不会出现局部翘曲导致的受力不均问题。上部的半环形吊耳结构是核心承载部位，

　　环形内孔做了R2的圆角过渡处理，既可以穿入挂杆、绳索实现悬挂功能，也能卡入对应直径的圆轴实现铰接转动，吊耳与底座衔接的位置做了两个对称的矩形加强凸台，这两个凸台并非冗余设计，在实际受力场景中，当吊耳受到侧向拉扯力时，凸台可以分散吊耳根部的应力集中，避免长期交变载荷下根部出现疲劳断裂，按照常规工程塑料或者6061铝合金的材质计算，加了凸台之后的结构抗侧向载荷能力能提升40%左右。设计这类零件的时候，首先要明确安装边界：底座的外圆直径决定了安装时需要的最小平面空间，这类小型支座的底座直径通常在30mm-40mm区间，对应的安装孔中心距适配常见的铝型材槽宽，不需要额外加工转接板就能直接固定在欧标2020或者3030铝型材的端面上，

　　整体高度控制在45mm-55mm之间，不会占用过多的设备外围空间，适合在紧凑的设备布局中使用。建模过程中需要注意几个工艺细节：所有的棱边都做了C0.5的倒角处理，既避免加工后出现锐边割手的问题，也能在注塑或者铣削加工时减少刀具的崩损风险；吊耳的环形壁厚保持均匀，整体壁厚差不超过1mm，如果采用注塑工艺生产，均匀的壁厚可以避免冷却过程中出现缩痕、翘曲的缺陷，如果采用铝合金铣削加工，均匀壁厚也能减少加工时的材料去除量，缩短加工周期；底座的安装孔采用通孔设计而非螺纹孔，是考虑到实际安装场景中，被固定面的材质可能是铝型材、钢板或者工程塑料，通孔配合螺钉螺母的固定方式适配性更强，不需要针对不同材质提前攻丝，现场安装的灵活性更高。

　　从受力特性来看，这类支座的主要失效形式集中在吊耳根部的弯曲断裂，以及底座安装孔的挤压变形，因此在结构设计时特意将吊耳与底座的衔接处做了圆弧过渡，替代了直角衔接，圆弧半径控制在3mm左右，能有效降低应力集中系数，而底座安装孔的周边做了局部加厚处理，加厚区域比底座平面高出1mm，即使螺钉锁紧力过大，也不会出现安装孔周边被压溃的问题。在实际设备改造场景中，这类零件还常被用作小型气动元件的铰接支座，将气缸的尾端铰接在吊耳的环形孔内，底座固定在设备机架上，就能实现气缸小角度的摆动驱动，不需要额外采购标准铰接支座，加工成本仅为标准件的三分之一，且能根据实际安装空间调整尺寸参数，适配非标准的设备布局。建模时的尺寸链逻辑也十分清晰：首先确定底座安装孔的中心轴线作为整个零件的设计基准，所有结构的尺寸都以这个轴线为基准标注，吊耳的环形孔中心与底座安装孔中心的偏心距控制在15mm-20mm之间，这个偏心距既保证了悬挂或者铰接时有足够的操作空间，也不会因为偏心距过大导致底座承受过大的倾覆力矩；两个加强凸台的侧面与吊耳的侧面保持齐平，减少加工时的走刀次数，凸台的高度与吊耳的根部高度一致，保证应力分散的效果最大化。
