曲面造型心形结构三维数模设计

　　做了十几年机械结构设计，平时除了做生产端的工装、设备零部件，偶尔也会接一些文创类、工艺摆件类的曲面建模需求，这次的心形曲面结构，最早是客户要做金属压铸的工艺摆件打样找过来的，当时给的需求只有一个大概的外形意向，没有具体尺寸和结构要求，全靠建模阶段把生产端的边界条件全部考虑进去。

　　先聊实际应用场景，这类心形曲面结构，最常见的落地场景是金属工艺礼品的压铸毛坯、文创产品的结构基准、3D打印的个性化定制摆件，还有一部分会用在消费电子产品的装饰外壳结构上，比如小型香薰的上盖、首饰盒的装饰顶块，别看着是个非标的创意造型，真要落地生产，要卡的边界条件不比普通机械零部件少。当时做这个模型的时候，最先定的是整体的安装边界，客户要求最终成品的最大外接矩形控制在80mm65mm35mm以内，因为要适配他们现有的压铸模架规格，模架的开模行程、型腔排布都是固定的，要是外形尺寸超了，现有模架用不了，重新开模架的成本会翻三倍，所以建模第一步就把整体的边界框定死，所有曲面的控制点都不能超出这个虚拟的边界框。

　　再讲设计思路，很多新手做这类曲面造型，上来就直接拉放样、做边界凸台，最后做出来的曲面要么有收敛褶皱，要么壁厚不均，压铸的时候容易出现缩孔、充不满的缺陷。我做的时候是先拆面，把整个心形结构拆成三个大的曲面片区：顶部的大弧面过渡区、侧面的渐消面区、底部的安装贴合平面区。先画底部的基准平面，这个平面是后续机加工的安装基准，平面度要求控制在0.1mm以内，因为后续摆件要粘底座或者装磁吸结构，基准面不平的话，放着会晃。然后从基准面往上拉引导线，引导线的曲率我特意做了连续调整，没有用整根的样条曲线，而是分段做G2连续，避免曲面出现局部曲率突变——之前有个同行做类似的爱心摆件，引导线没调好，曲面有个暗棱，喷完漆之后光线一照特别明显，最后整批货都返了工，这个坑我踩过，所以做的时候特意把曲率梳反复调了三四遍，确保所有过渡位置的曲率都是顺滑过渡的，没有硬拐点。

　　然后是功能特性的考虑，别看着这是个装饰件，壁厚控制是核心。压铸用的锌合金件，常规壁厚要控制在1.2mm-2.5mm之间，太厚的地方内部会有缩松，太薄的地方金属液充型跑不到位。我做这个模型的时候，是先做外曲面，然后等距偏置出内曲面，偏置的时候特意检查了所有位置的偏置距离，在曲面曲率大的尖角位置，特意做了局部加厚，避免偏置之后出现零厚度或者负壁厚的问题。还有两个侧面的拼接位置，我没有直接做锐边，而是做了R0.8mm的圆角过渡，一方面是压铸的时候方便出模，不会刮伤模具型腔，另一方面是后续抛光、电镀的时候，锐边位置容易出现镀层堆积或者露底的问题，小圆角过渡能大幅降低后处理的难度。

　　之前有客户提过要在这个心形结构内部装小的LED灯珠，做发光摆件，所以建模的时候我特意在内部预留了10mm*8mm的平面安装位，位置在整体结构的重心正上方，这样装完灯珠之后整体不会偏重，摆放的时候不会歪。还有出模方向的考虑，我把整个模型的拔模方向定在垂直于底部基准面的方向，所有侧面的拔模斜度做了1.5度，没有做倒扣结构——如果客户后续需要做带卡扣的结构，再单独拆滑块就行，基础模型先保证能直接用最简单的两板模生产，不需要额外抽芯，能把模具成本压到最低。

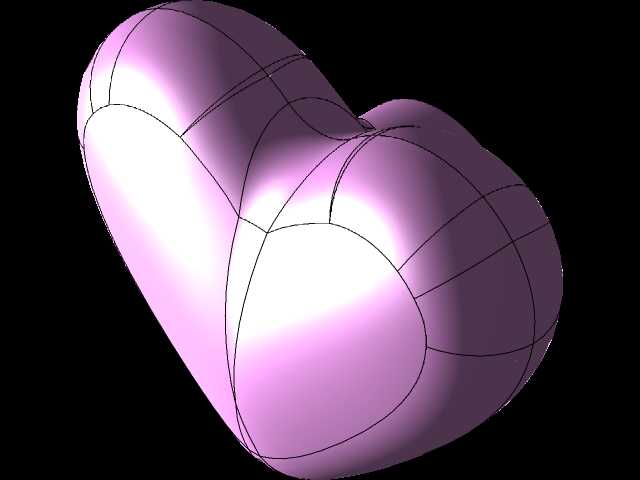

　　实际建模的时候，我特意把曲面的分割线做了规整，所有的面片边界都沿着曲率变化的走向布置，没有出现碎面、三角面，后续不管是转成Parasolid格式导给压铸厂做模流分析，还是导到渲染软件做效果图，都不会出现破面、丢面的问题。之前碰到过很多网上下载的曲面模型，看着外形挺像，一导进工程软件就有几十上百个破面，修模的时间比重新画还久，所以做这类数模的时候，从第一步画线就注意面的质量，尽量用四边面构建，减少五边面、三角面的数量，后续不管是改尺寸、改结构，还是出工程图，都能省很多事。

　　还有安装边界的细节，底部的安装平面我特意留了0.2mm的加工余量，因为压铸出来的毛坯面平整度不够，后续要铣一刀做装配基准，留余量的时候要均匀，不能有的地方留多有的地方留少，不然机加工的时候会出现有的地方铣不到、有的地方铣太厚的问题。另外在模型的重心位置，我做了一个直径2mm、深1mm的定位凹点，后续不管是做机加工工装定位，还是客户自己装磁吸片、粘底座，都能靠这个凹点快速找正，不需要额外打表找正，能省不少装配的时间。

　　很多人觉得这类创意造型的模型就是看着好看就行，其实真要落地到生产，每一个曲面的曲率、每一处壁厚、每一个圆角的大小，都直接影响后续的生产良率、加工成本、装配效率。我做这个数模的时候，前前后后调整了不下五版，第一版做出来曲面过渡太生硬，看着像个捏歪的桃子；第二版壁厚没控制好，局部壁厚到了4mm，模流分析的时候显示那个位置有明显缩孔；第三版拔模斜度做小了，开模的时候会粘前模；直到第五版才把所有生产端的问题都规避掉，不管是拿去做压铸、做CNC加工，还是做3D打印打样，都能直接用，不需要再做大幅度的结构调整。
