CA6140偏心振动机构结构设计

　　偏心振动类机构在工业现场的应用覆盖极广，从物料筛分输送的给料设备、小型工件的振实工装，到机床配套的辅助排屑、表面光整加工单元，这类依靠偏心块旋转产生周期性激振力的结构，因原理简单、动力输入便捷、激振力调节方便，一直是中小振幅振动工况的首选方案。这套偏心振动结构的设计，核心围绕偏心质量块的回转半径、支撑框架的刚度匹配、运动副的间隙控制三个核心维度展开，没有采用复杂的变频激振或多轴联动方案，完全依靠单轴带动偏心块做定速回转，通过偏心质量的离心力产生周期性交变载荷，带动上部的工作平台做定向振动，适配低负载、固定频率的振动作业场景。

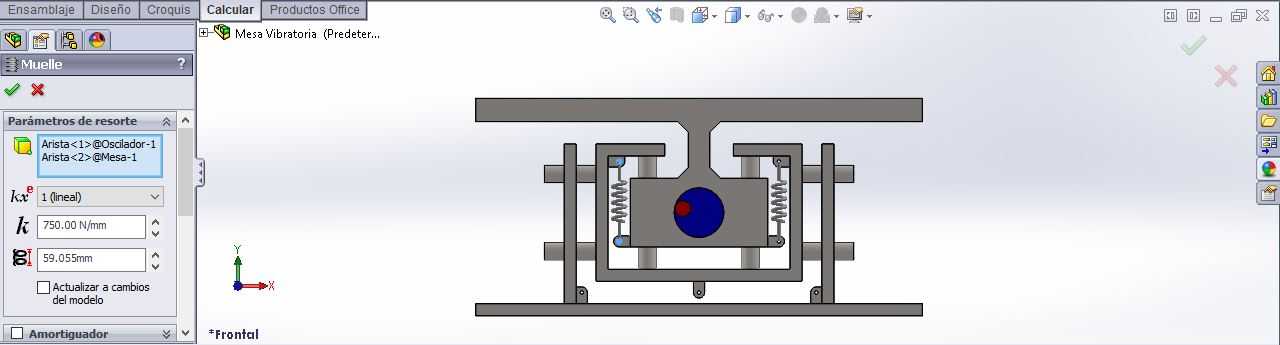

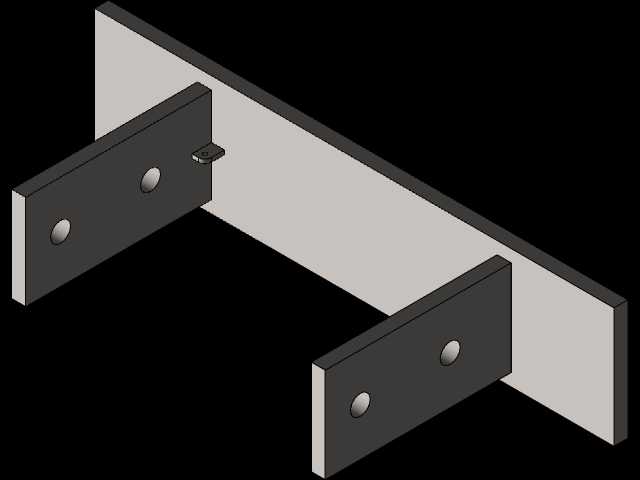

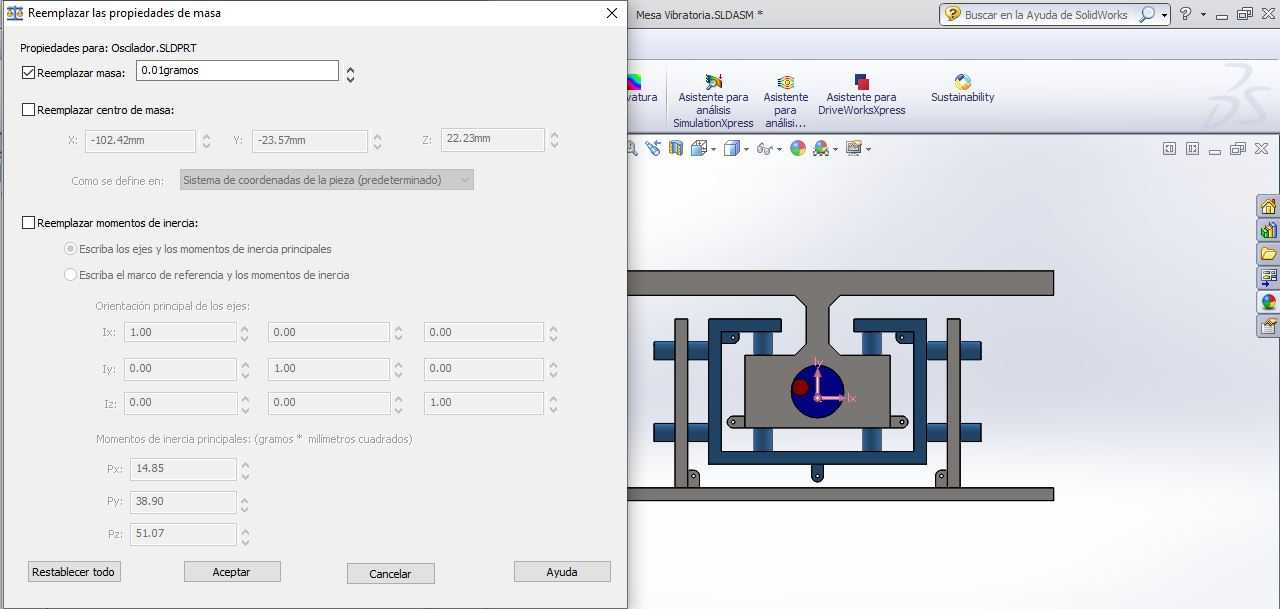

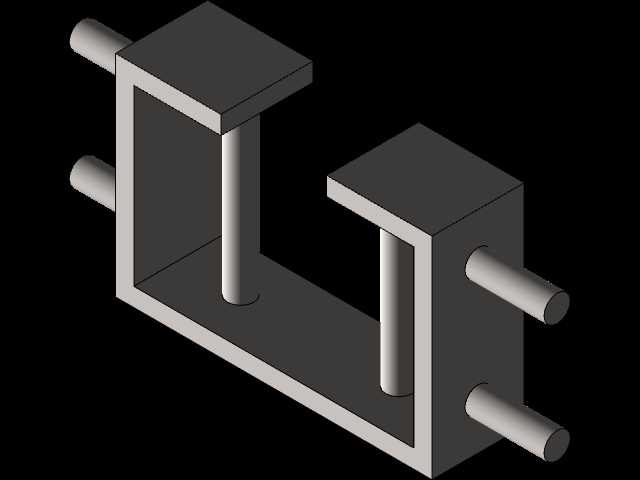

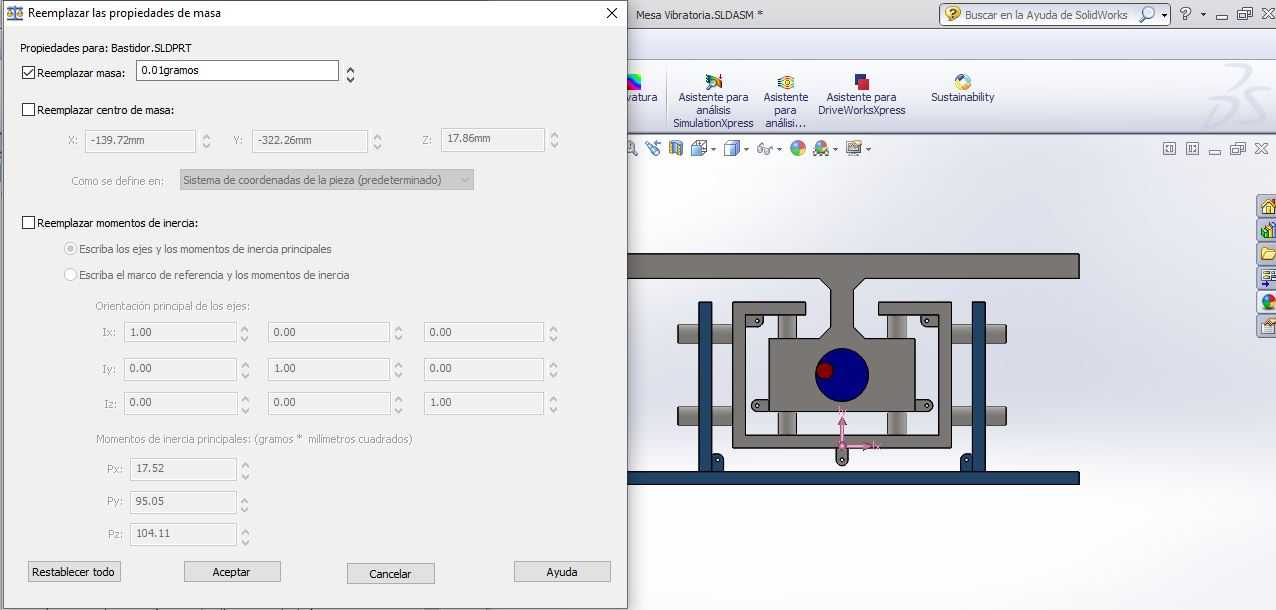

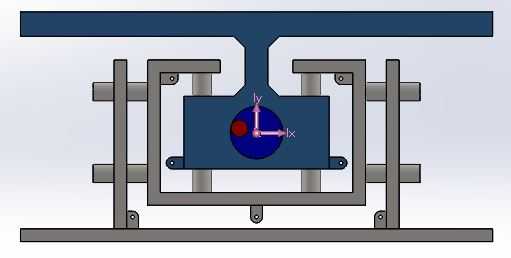

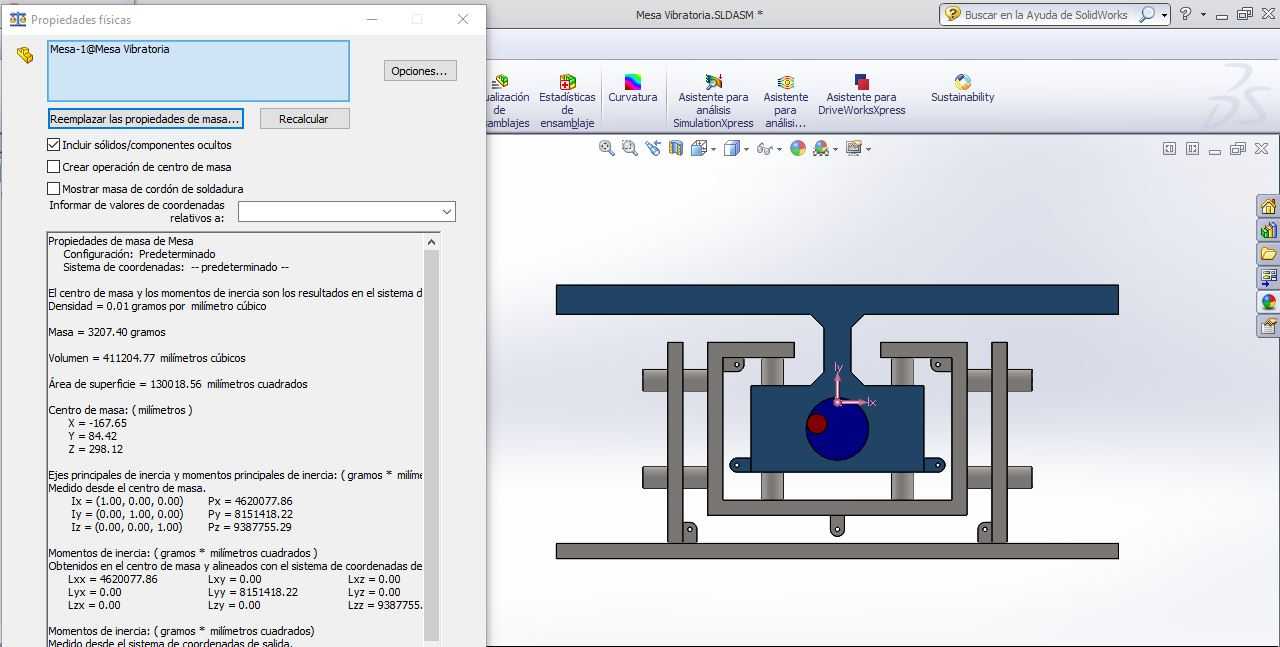

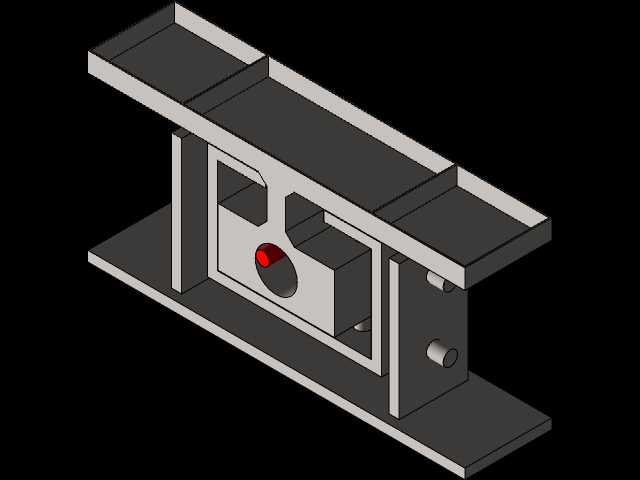

　　从结构布局来看，整套机构采用框架式支撑结构，两侧的立式支撑座通过螺栓固定在底部安装基板上，支撑座内嵌滑动轴承副，为中间的偏心回转轴提供径向支撑，回转轴的中段固定偏心质量块，质量块的质心与回转轴轴线存在固定偏心距，当回转轴被外部动力带动旋转时，偏心质量产生的离心力会通过轴承座传递到支撑框架，进而带动与框架上部连接的工作平台产生振动。设计过程中需要重点核算偏心块的质量与偏心距的乘积，也就是静偏心力矩，这个参数直接决定了额定转速下的激振力大小，同时要匹配支撑框架的固有频率，避免工作转速下出现共振，导致结构焊缝开裂、连接螺栓松动的问题。

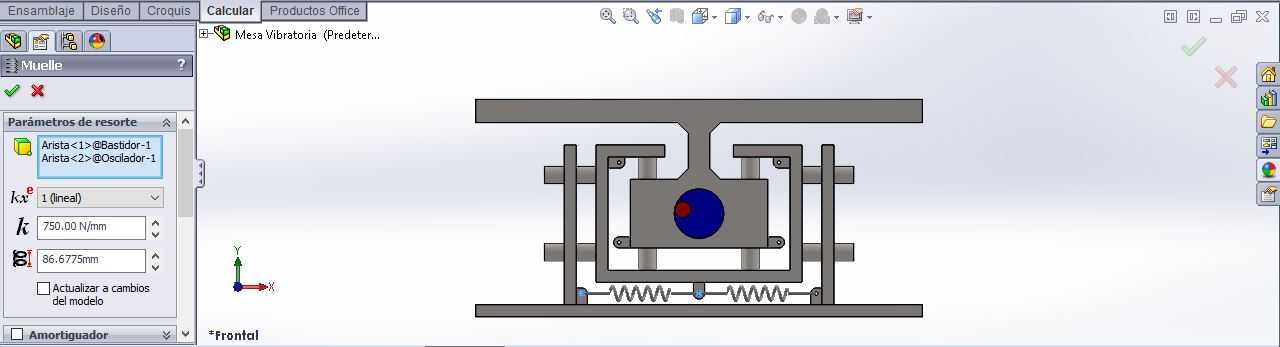

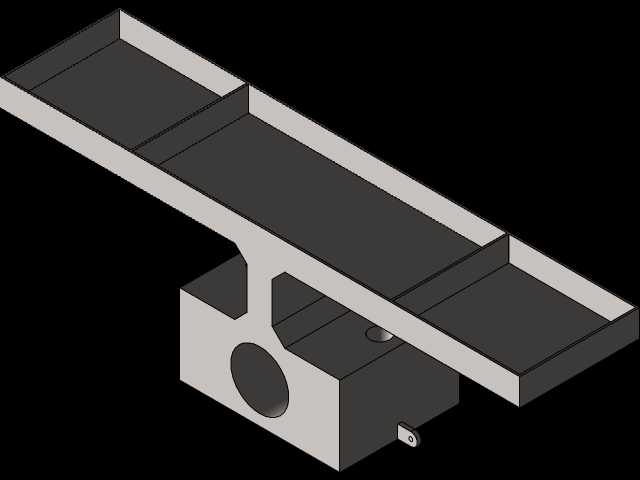

　　安装边界方面，底部安装基板预留了均匀分布的螺栓通孔，可直接通过T型螺栓固定在机床工作台或者专用设备机座上，安装面的平面度要求控制在0.1mm以内，避免安装时产生附加应力导致支撑座变形，影响回转轴的同轴度。上部工作平台的台面为平直矩形结构，预留了螺纹安装孔，可根据实际作业需求固定料槽、工件夹具或者其他作业工装，平台与支撑框架之间采用刚性连接，没有额外添加减振阻尼结构，保证激振力能够无衰减地传递到作业端，适合需要直接刚性激振的工况。两侧的支撑座采用对称式布局，保证回转轴的两支点同轴度误差控制在0.05mm以内，避免高速回转时出现额外的径向窜动，导致振动方向偏移、轴承过早磨损。

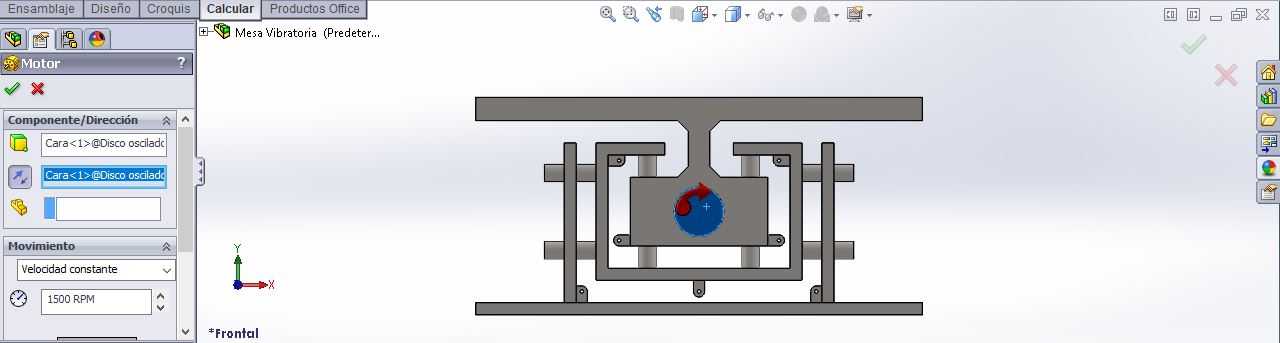

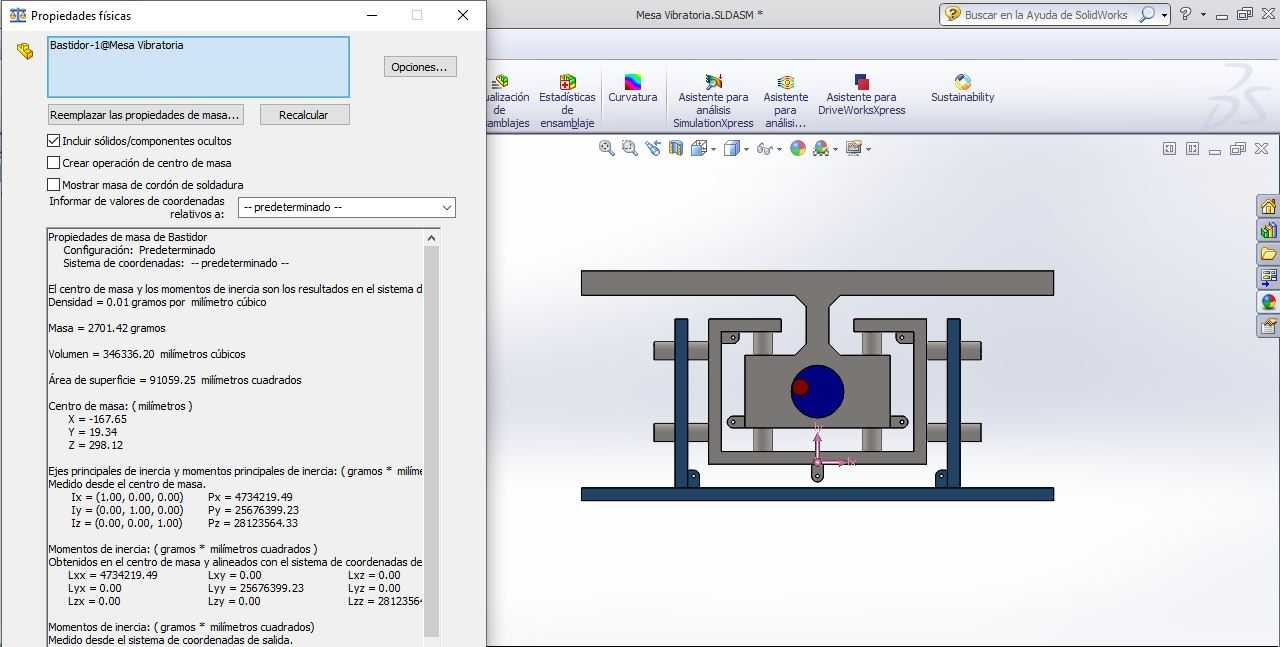

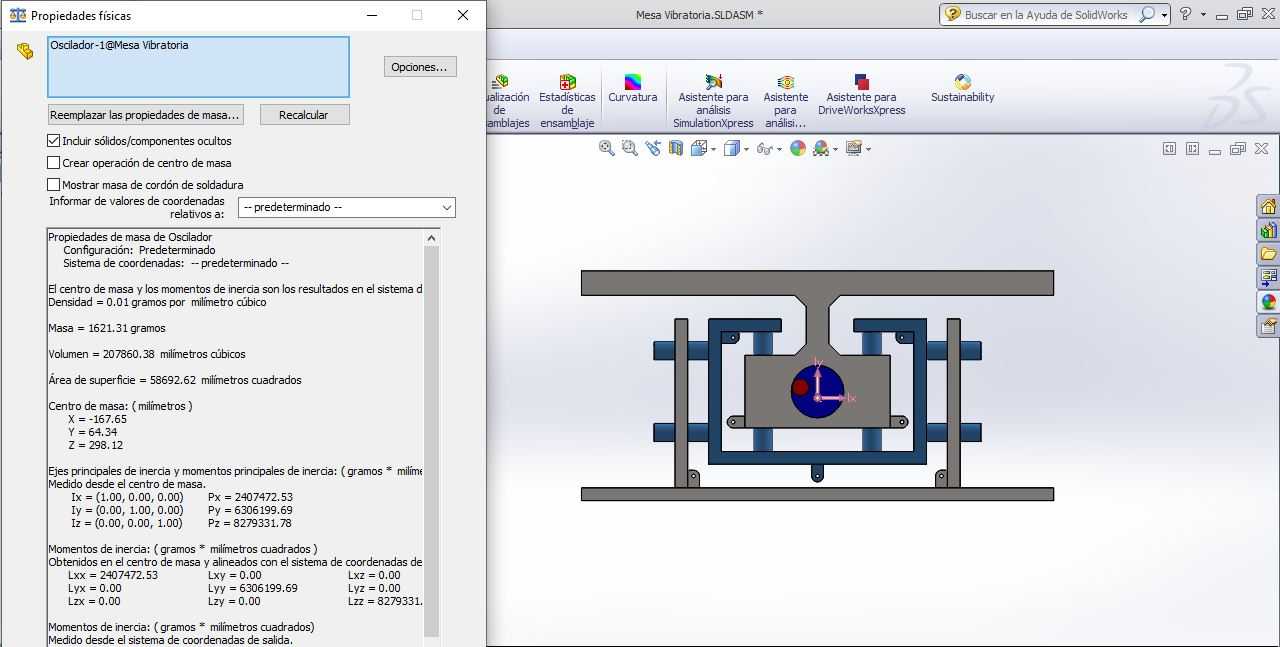

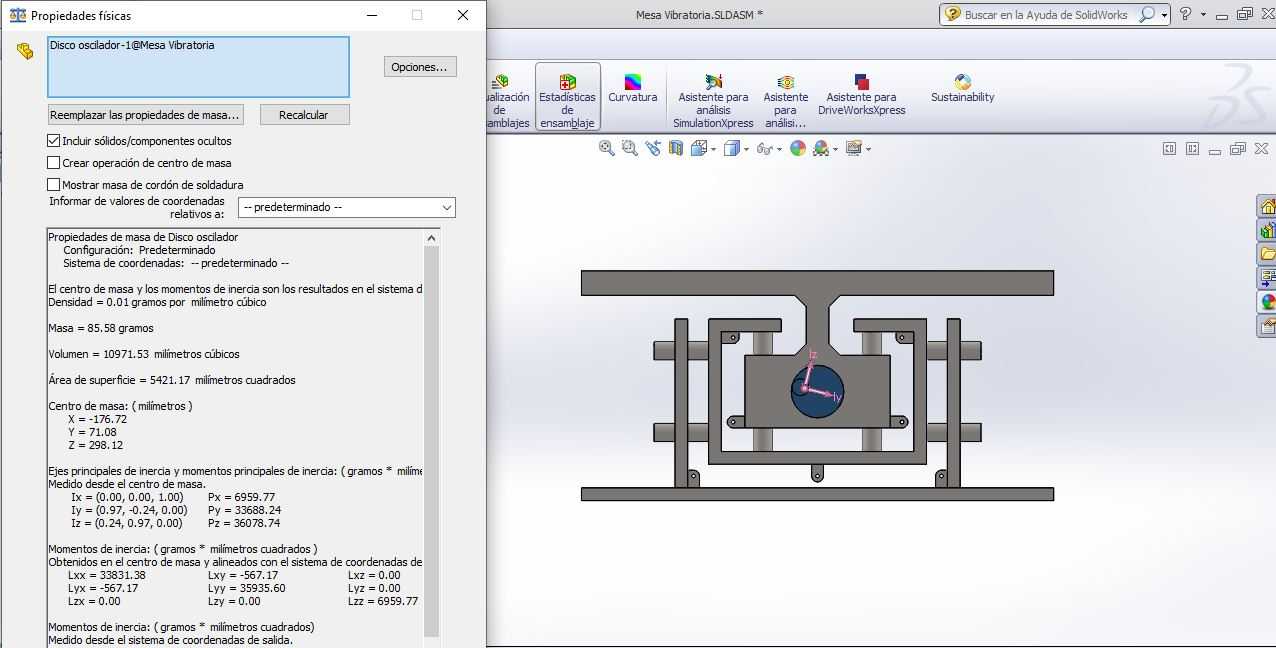

　　设计过程中曾针对质心匹配做过多轮调整，最初的方案中偏心块的质心与回转轴线的平行度存在偏差，导致回转时产生附加的轴向力，带动支撑框架出现横向摆动，后续通过调整偏心块的安装定位面，将质心严格控制在回转轴的径向平面内，消除了轴向窜动的问题。同时支撑框架的型材壁厚经过反复校核，既要保证足够的刚度避免振动过程中出现结构变形，又要控制整体重量，避免过多的质量消耗偏心块产生的激振力，导致工作端的振幅达不到设计要求。回转轴的两端预留了动力输入接口，可通过联轴器连接减速电机或者其他动力源，不需要额外加装复杂的传动结构，动力输入的适配性较强，可根据现场的动力条件选择不同的安装方向。

　　在实际工况适配中，这类偏心振动结构可直接集成到CA6140车床的配套辅助工装中，比如用于小型零件的倒角振磨、车床排屑装置的振动输屑，或者是工件装夹过程中的振实定位，依靠稳定的固定频率振动，完成需要周期性激振的作业环节。结构中所有的运动副都采用易维护的设计，滑动轴承座预留了注油孔，可定期加注润滑脂减少磨损，偏心块采用可拆分式结构，后续如果需要调整激振力大小，不需要更换整个回转轴，只需要增减偏心块的配重片，或者调整偏心块的回转半径，就可以实现激振力的线性调节，适配不同的作业负载需求。整套结构没有复杂的异形零件，大部分构件都可以采用常规的型材加工、标准件装配完成，加工门槛低，装配调试难度小，适合小型加工单位自行制作适配，也可作为通用振动模块集成到各类专用设备中。
