内燃机点火系统火花塞结构设计

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率、工况稳定性的核心执行部件，其结构合理性直接关联整机的动力输出、排放表现与服役寿命，并非简单的导电连接件。从实际装车与台架测试的场景来看，不管是小排量通用汽油机、车用四冲程发动机，还是固定工况的工业发电机组动力单元，火花塞都需要在缸内高温高压、高腐蚀性燃烧产物冲刷的极端环境下，稳定实现高压电的跳火击穿，点燃气缸内的油气混合物，同时还要保证燃烧室的密封性能，避免缸内高压燃气泄漏，同时隔绝缸内高温向缸盖侧的传导，防止出现早燃、电极烧蚀、绝缘体击穿等常见失效问题。

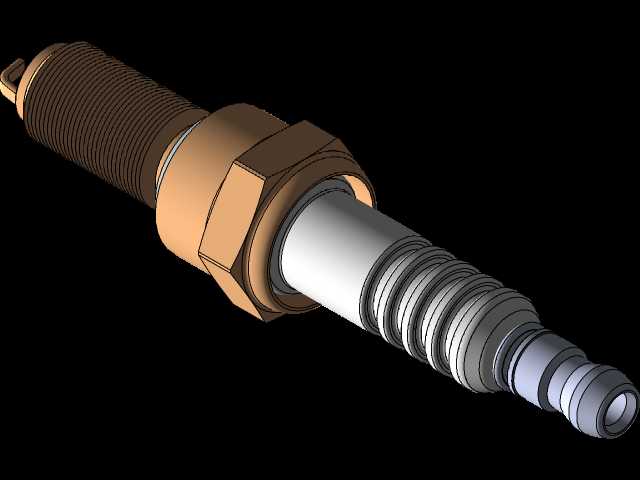

　　本次建模还原的火花塞结构，完全遵循量产装车件的实际设计逻辑，没有做简化的艺术化处理。从结构分层来看，最上端的接线端子采用标准的卡扣式结构，适配主流高压点火线的插接尺寸，接触段做了滚花防滑处理，避免车辆运行过程中振动导致的接线松脱、接触电阻过大问题；往下的多级伞棱陶瓷绝缘体，是整个部件的绝缘核心，伞棱结构的设计一方面拉长了表面爬电距离，避免高压电在陶瓷表面形成闪络，另一方面棱间的空隙可以留存空气，在缸盖传热过来的时候形成一定的隔热层，减少热量向接线端传导，保证接线端温度处于橡胶护套的耐受范围内，避免橡胶件过早老化开裂。

　　中间的六角金属壳体是安装受力的核心部位，采用标准对边尺寸设计，适配常规火花塞套筒的拆装空间，建模时还原了六角面的倒角处理，避免套筒对位时出现卡滞；壳体下部的连接螺纹采用公制标准火花塞螺纹规格，螺纹长度严格匹配主流缸盖的安装孔深度，保证安装后电极的伸入量处于设计区间——如果伸入量过长，电极会过度暴露在燃烧室高温区，容易出现过热烧蚀，甚至在高压缩比机型中触碰活塞顶部造成机械损伤；如果伸入量过短，点火点位置凹在安装孔内，会导致火焰传播距离变长，燃烧效率下降，怠速工况容易出现缺火。螺纹与六角台肩之间的密封垫圈位置，建模时预留了标准的密封垫片安装槽，金属密封垫圈在按规定扭矩拧紧时会产生塑性变形，填充缸盖安装面与壳体台肩之间的微观间隙，实现燃气密封，同时也能起到一定的扭矩缓冲作用，避免拧紧力过大导致陶瓷绝缘体受应力破裂。

　　下部的电极结构还原了量产件的经典设计：中心电极与侧电极之间保留了标准的跳火间隙，这个间隙值是经过多轮台架标定确定的，间隙过小会导致跳火能量不足，无法点燃稀混合气，间隙过大则需要更高的点火电压，容易超出点火线圈的输出上限，高速工况下出现断火。中心电极与陶瓷绝缘体之间的密封层做了结构还原，这部分既要保证导电性能，又要实现陶瓷与金属壳体之间的气体密封，防止高温燃气从绝缘体与壳体的缝隙中窜出，导致壳体温度过高、绝缘体开裂。

　　从安装边界来看，整个模型的尺寸链完全按照实际量产件的公差带进行还原，建模时考虑了拆装过程的空间避让：六角部位的回转直径不会与缸盖上的安装沉孔发生干涉，陶瓷绝缘体的伞棱部位直径小于安装孔上部的扩孔尺寸，安装时可以顺利插入，接线端子的伸出长度预留了点火线插接的操作空间，不会出现安装后点火线无法卡接到位的问题。在实际的发动机设计流程中，火花塞的选型匹配是进气系统、点火系统、燃烧室形状匹配的重要环节，这个三维模型可以直接用于发动机总装的干涉检查、点火系统的装配模拟，也可以作为教学演示中点火系统结构讲解的具象载体，帮助设计人员理解各部分结构的设计意图，避免在选型、改装过程中出现尺寸不匹配、密封失效、点火位置不合理等常见问题。很多初学发动机设计的人员容易忽略火花塞的伸入量、螺纹长度、密封形式这些细节，实际上这些参数直接影响整机的运行稳定性，哪怕是0.1mm的间隙偏差或者1mm的伸入量误差，都可能导致高负荷工况下的点火失效，建模过程中对这些细节的还原，也能让使用者直观感受到量产零部件设计中每一处结构的工程意义，而非仅仅是外观造型的复刻。
