CA6140车床操纵杆球头联动机构

项目分类:机床 发布时间:2023-11-23 ID:716864
  • CA6140车床操纵杆球头联动机构
  • CA6140车床操纵杆球头联动机构

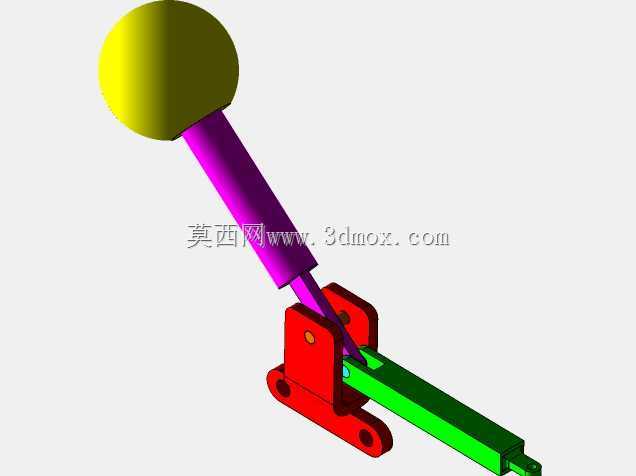

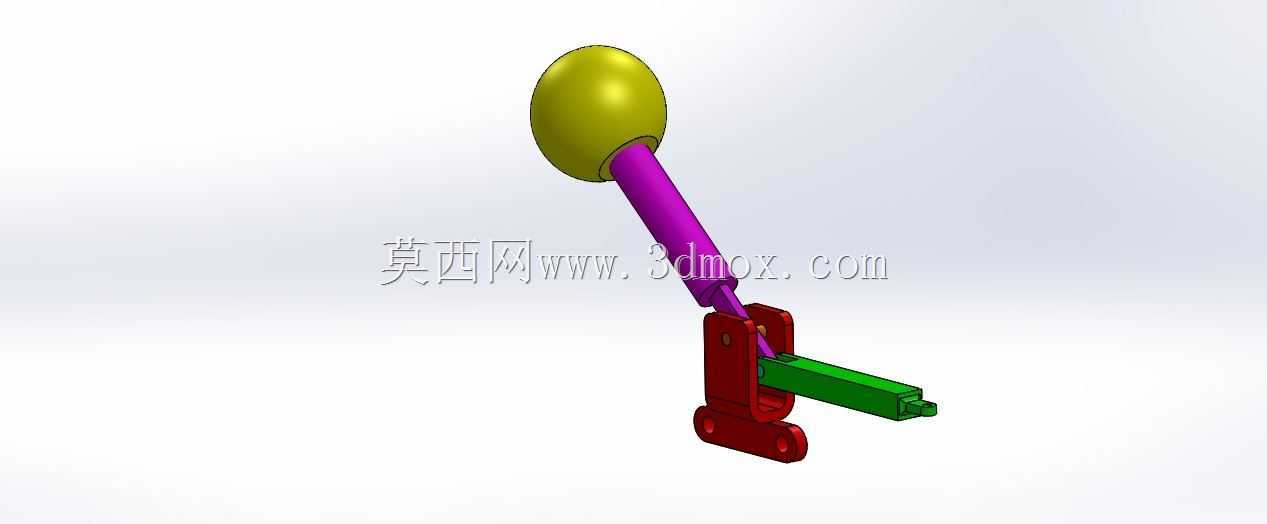

  在普通卧式车床的进给与主轴变速操纵系统中,这类带球形握柄的杠杆联动构件是操作端直接与操作人员交互的核心执行部件,整套机构安装在CA6140车床溜板箱或者主轴箱的外侧操作位,承担着进给方向切换、主轴转速档位预选、开合螺母操纵等多类手动操作的力传递功能。从结构设计逻辑来看,球形握柄的尺寸完全贴合成年男性手掌抓握的人机工程要求,握柄直径设置在35mm到40mm区间,表面做光滑圆弧过渡,没有尖锐棱角,操作时手掌受力均匀,长时间频繁扳动也不会产生局部压痕,握柄与紫色操纵杆的连接采用过盈配合加圆柱销防转的结构,避免频繁扳动过程中握柄与杆体出现相对转动、松旷的问题。操纵杆的杆体采用变截面设计,靠近握柄的区段直径稍大,提升扳动时的抗扭刚度,

  靠近铰接支座的区段直径收窄,在保证强度的前提下降低运动惯量,让操作手感更轻盈,不会出现扳动迟滞的问题。下方的红色铰接支座是整套机构的安装基准,支座上设计了两个同轴的铰接孔,孔内预留了铜套安装位,实际装配时压入锡青铜耐磨衬套,衬套内孔与操纵杆的铰接轴采用间隙配合,间隙量控制在0.02mm到0.04mm之间,既保证操纵杆可以灵活绕铰接轴转动,又不会出现过大的旷量导致操作档位模糊。支座底部设计了两个带安装沉孔的固定耳,沉孔用于容纳内六角圆柱头螺钉的头部,安装时直接通过螺钉把支座固定在车床箱体的预制安装面上,两个固定耳的中心距严格匹配车床箱体上的螺纹孔位公差,安装面的平面度要求控制在0.02mm以内,保证固定后支座不会出现倾斜,避免操纵杆转动时出现卡滞。与铰接支座配合的绿色滑移拨杆是力传递的核心构件,拨杆上开有与操纵杆下端圆柱销配合的长槽,当操作人员扳动球形握柄带动操纵杆绕铰接轴转动时,操纵杆下端的圆柱销会在长槽内滑动,同时带动绿色拨杆沿自身轴向做直线滑移,拨杆的另一端直接连接车床内部的滑移齿轮拨叉或者行程开关触发块,把操作人员的手动扳动动作转化为内部构件的直线位移,实现档位切换或者功能启停。整套机构的运动行程经过严格核算,操纵杆的扳动角度控制在前后各25度的范围内,对应拨杆的直线滑移行程为22mm,刚好匹配CA6140车床内部滑移齿轮的换挡行程,不会出现行程不足导致齿轮啮合不到位、或者行程超程导致齿轮撞击箱体的问题。在安装边界上,

  整套机构突出车床箱体安装面的最大高度为180mm,球形握柄处于中位时,握柄中心距离安装面的垂直高度为160mm,左右方向的最大运动包络宽度为120mm,安装时需要保证该包络范围内没有其他操作手柄、油标、管线等构件干涉,避免扳动操作时出现碰撞。铰接支座的固定孔位采用对称布局,两个安装孔的中心连线与拨杆的滑移方向平行,安装时可以通过打表找正拨杆的滑移方向与箱体内部导轨方向的平行度,平行度公差控制在0.03mm/100mm以内,避免拨杆滑移时出现别劲、卡滞的问题。从实际使用场景来看,这类操纵机构需要承受频繁的往复扳动载荷,按照普通车床每班操作120次、每年250个工作日计算,整套机构的铰接部位需要承受至少30万次的往复转动,

  因此设计时在铰接位置预留了润滑脂注油通道,日常维护时可以通过注油杯向铰接铜套处加注锂基润滑脂,降低铰接副的磨损量,延长机构的使用寿命。操纵杆与拨杆的连接圆柱销采用淬硬处理,表面硬度达到HRC45-50,降低长槽与圆柱销接触位置的接触应力,避免频繁冲击导致长槽边缘出现压溃、变形的问题。球形握柄的表面做哑光处理,避免车间灯光反射晃眼,同时提升握持时的摩擦力,手上沾有少量切削液或者润滑油时也不会出现打滑的问题。整套机构的所有外露棱边都做了R2以上的圆角倒钝处理,避免操作时划伤操作人员的手部,同时也减少车间内的切屑挂附在构件棱角上,日常清理维护更方便。在装配调试环节,需要先把铰接支座固定在箱体安装面上,再装入操纵杆与铰接轴,调整铰接轴的轴向间隙,保证操纵杆转动灵活无轴向窜动,之后装入绿色拨杆,手动扳动握柄检查全程是否有卡滞点,确认拨杆的行程满足换挡要求后,再安装铰接部位的防尘毡圈,避免车间内的切屑、灰尘进入铰接副内部,加剧构件磨损。
