CA6140车床中断旋转间歇传动机构

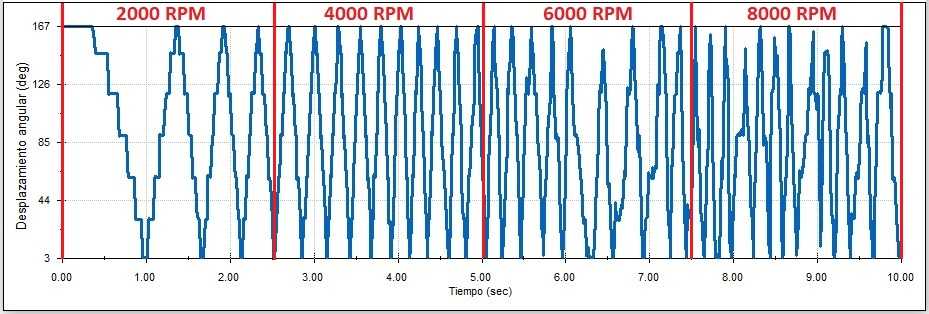

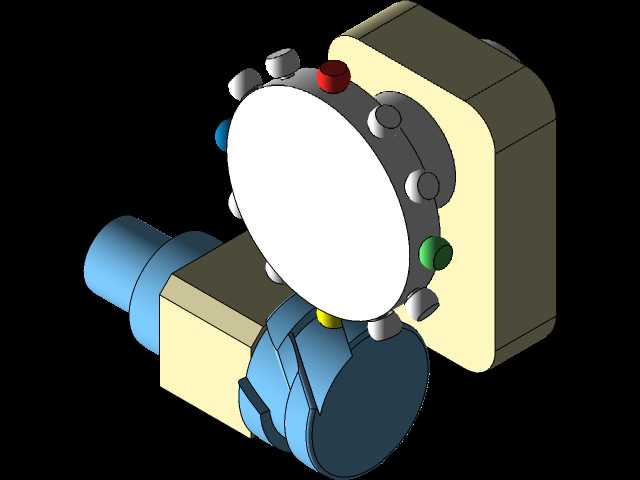

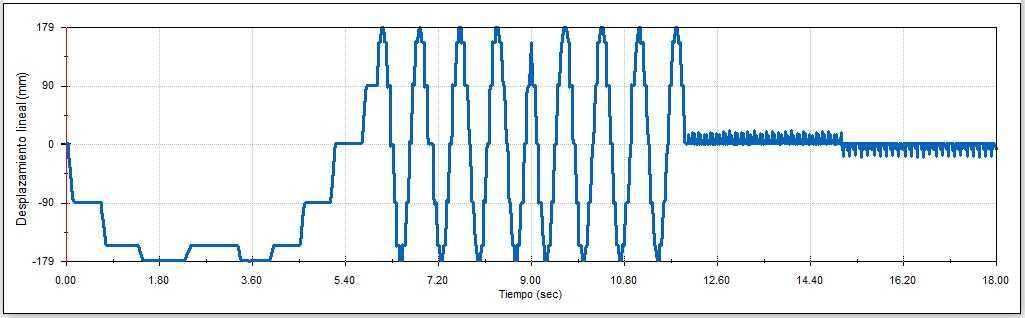

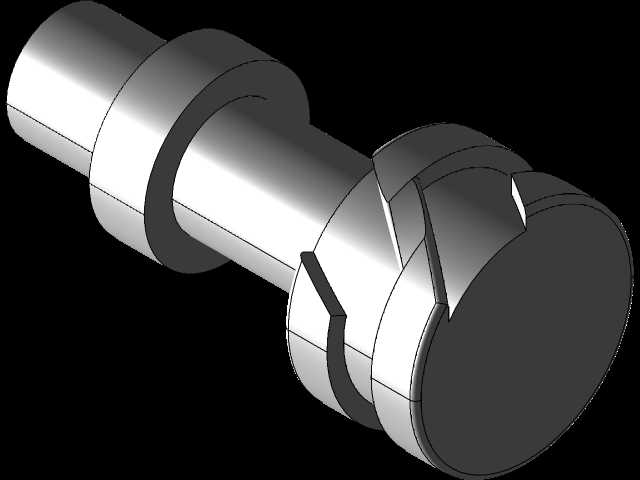

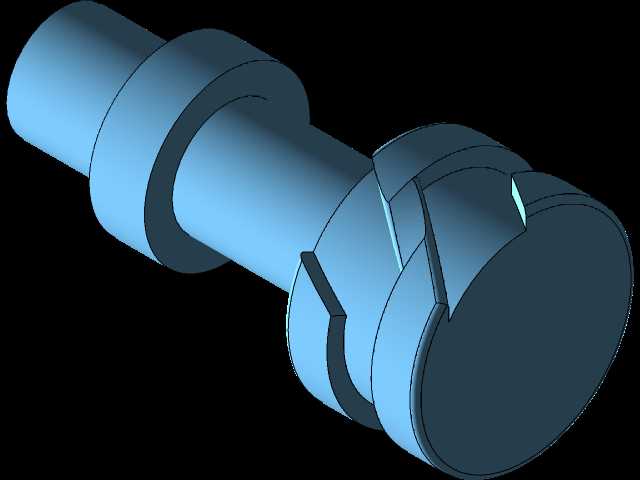

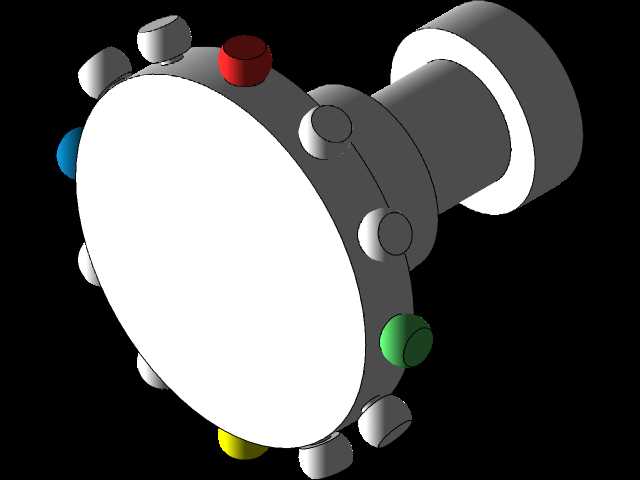

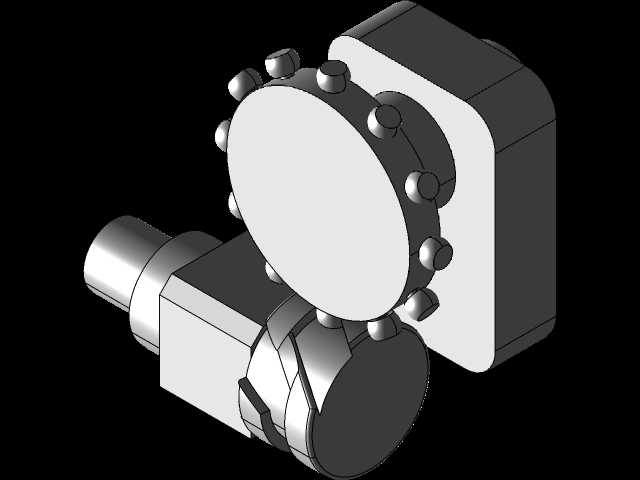

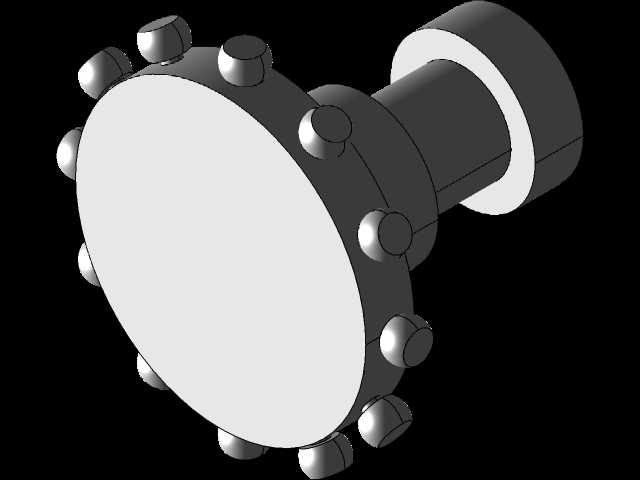

　　在普通车床的进给系统与辅助动作传动链中，间歇旋转机构是实现周期性分度、定角度送进、工位切换的核心执行部件，这类机构的运行稳定性直接决定了车床加工过程中工序切换的精度与可靠性，尤其在CA6140这类通用卧式车床上，中断旋转结构常被用于刀架转位、进给量周期性调整、润滑系统间歇供油等场景，替代传统的连续传动搭配离合器的结构，能大幅降低传动链的冗余度，减少故障点。从实际装配场景来看，该机构的安装边界需要匹配CA6140车床溜板箱与刀架连接处的预留空间，主体回转盘的径向尺寸控制在120mm范围内，轴向安装厚度不超过85mm，输入端的轴颈直径与车床原有输出轴保持一致，可直接替换原有槽轮机构实现同尺寸安装，无需对床身或溜板箱进行二次加工，适配性较强。设计过程中，首先要解决的是传统槽轮机构启停冲击大、定位精度不足的问题，该结构采用多销式间歇驱动逻辑，沿回转盘周向均匀布置的圆柱驱动销与输入端的缺口轮配合，当主动件连续旋转时，每转动一周仅通过单个驱动销带动回转盘完成固定角度的回转，其余时间主动件的圆弧锁止面与回转盘的对应弧面贴合，实现回转盘的可靠锁止，避免加工过程中因切削振动导致刀架移位。周向布置的不同颜色标识块对应不同的锁止工位，每个工位的回转角度误差控制在±0.02°以内，完全满足普通车床四工位刀架的转位精度要求，同时驱动销采用可拆式结构，磨损后可单独更换，无需整体更换回转盘，降低了后期维护成本。输入端的连接轴采用标准莫氏锥度配合，

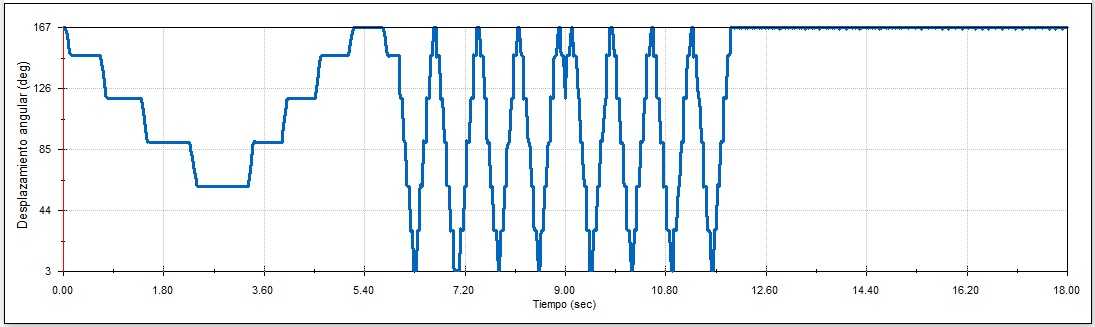

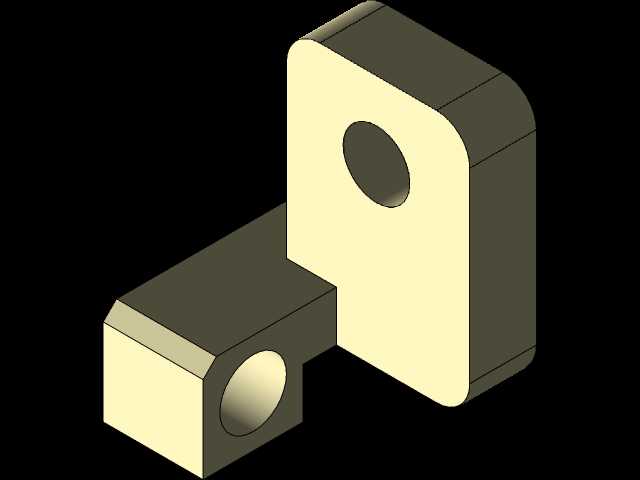

　　与车床传动链的输出端连接时可保证同轴度误差不超过0.01mm，避免高速运转时出现偏心振动；机构的支撑座采用分体式结构，下半部分与溜板箱安装面贴合，通过四个M8的内六角螺栓固定，上半部分为轴承压盖，可方便拆装调整内部轴承的预紧量，支撑座内部采用一对深沟球轴承承受径向载荷，搭配一个推力球轴承承受轴向的切削分力，保证机构在承受断续切削载荷时不会出现轴向窜动。从功能特性来看，该中断旋转机构的动停比可通过调整驱动销的数量进行适配，当前结构配置下动程角为45°，停程角为315°，匹配CA6140车床刀架转位的动作节奏，即转位动作快速完成，其余时间保持可靠锁止承受切削力；锁止弧面的配合间隙控制在0.01mm以内，既不会出现锁止卡滞，

　　也不会因间隙过大导致切削时让刀。在实际应用中，这类机构除了用于车床刀架转位，还可拓展应用于自动化生产线的间歇送料、分度盘回转、多工位加工台切换等场景，只要调整驱动销的数量与分布角度，即可适配不同的分度数要求，比如将驱动销数量调整为6个，即可实现60°每次的间歇回转，满足六工位加工的需求。设计时还充分考虑了润滑维护的便利性，支撑座侧面预留有注油孔，可定期加注锂基脂润滑内部的轴承与驱动销配合面，注油孔采用标准油嘴，与常规润滑设备通用，无需特殊维护工具；回转盘与驱动销的接触表面采用淬火处理，表面硬度达到HRC55-60，可承受长期反复的冲击接触，使用寿命相比普通未热处理的结构提升3倍以上。安装时需要注意主动件与从动回转盘的中心距公差，

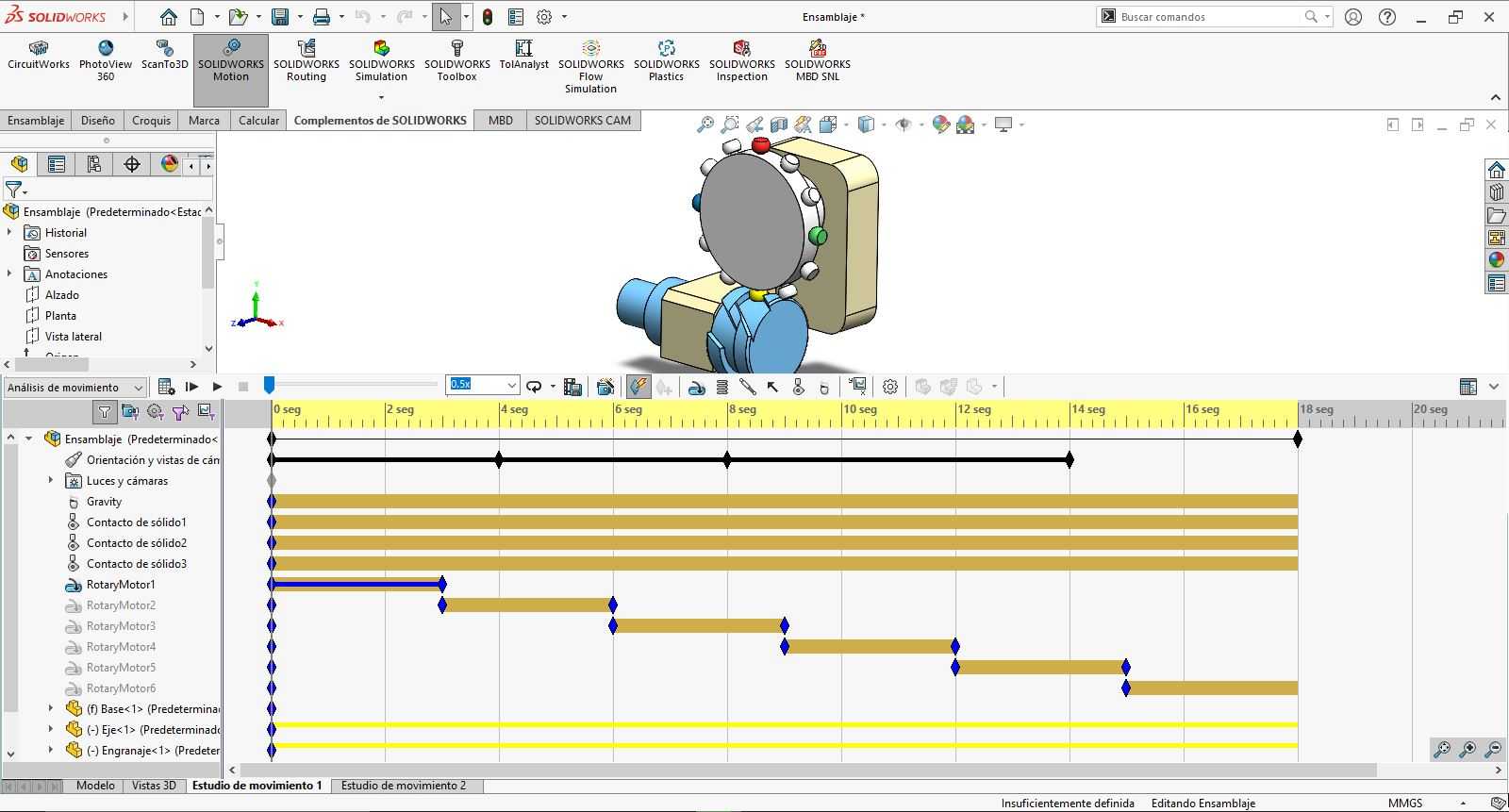

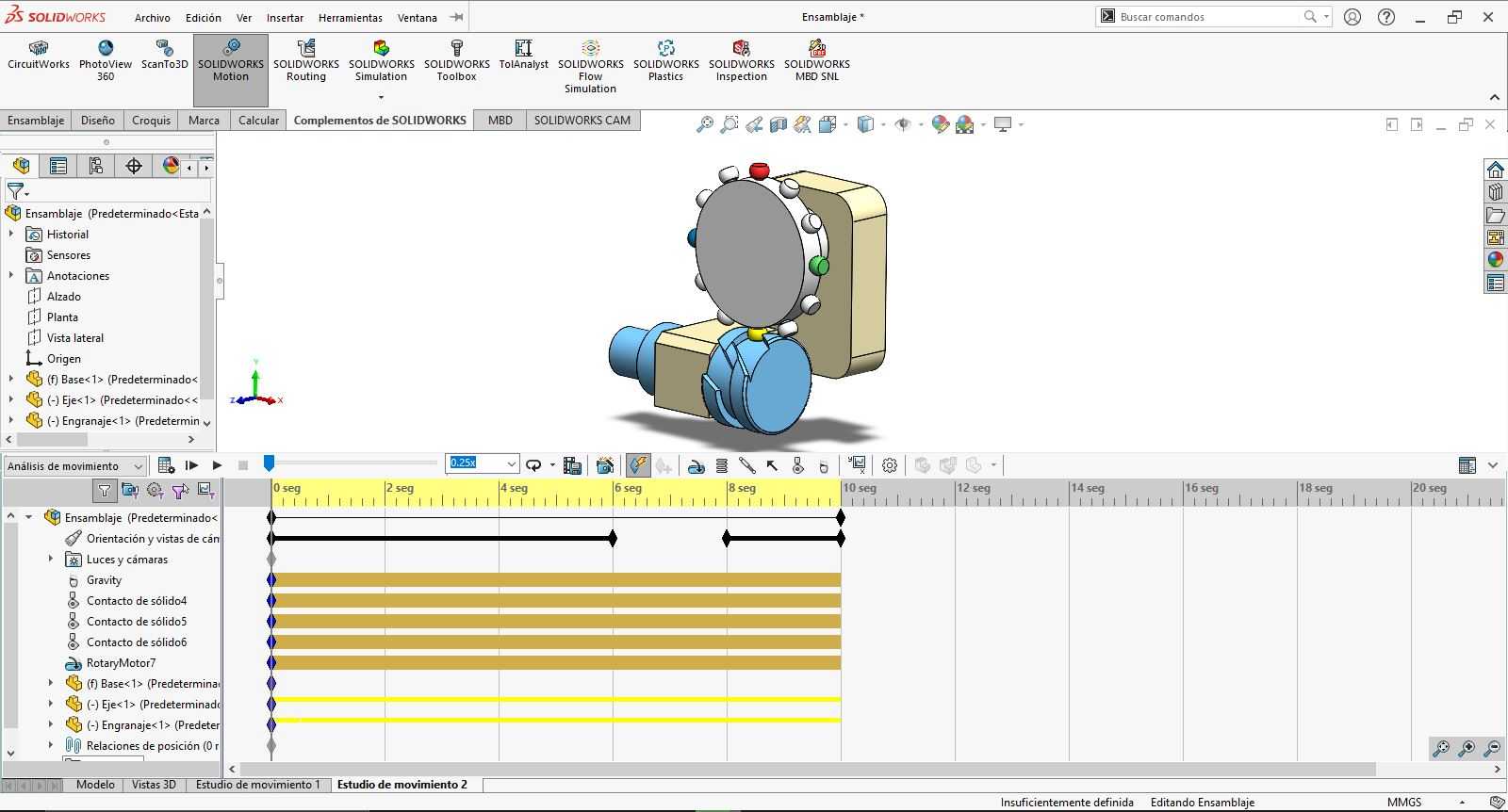

　　需控制在±0.02mm范围内，中心距过大会导致驱动销与槽口啮合间隙过大，传动冲击增强，中心距过小则会出现啮合卡滞，甚至在运转时卡死损坏零件；轴向定位要保证主动件的锁止弧面与回转盘的锁止弧面完全贴合，轴向错位量不超过0.5mm，否则会出现锁止不可靠的问题。从传动效率来看，该机构在正常润滑条件下的传动效率可达0.92以上，相比传统的棘轮机构传动更平稳，噪音更低，运转时的噪音值不超过65dB，符合车间设备的噪音控制要求；同时机构的整体重量控制在2.3kg以内，不会给溜板箱的移动带来额外的负载负担，不会影响车床进给系统的动态响应性能。在建模过程中，所有配合面均按照实际加工公差进行建模，装配体的干涉检查覆盖所有运动行程，确保在整个回转与锁止过程中无零件干涉，每个零件的建模特征都对应实际的加工工序，比如回转盘上的驱动销安装孔采用铰孔工艺建模，支撑座的安装孔采用沉头孔设计，完全符合机械加工的工艺要求，可直接导出工程图用于生产制造。
