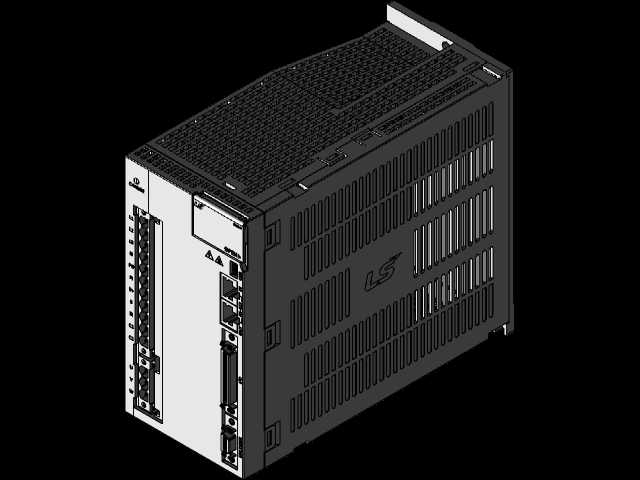

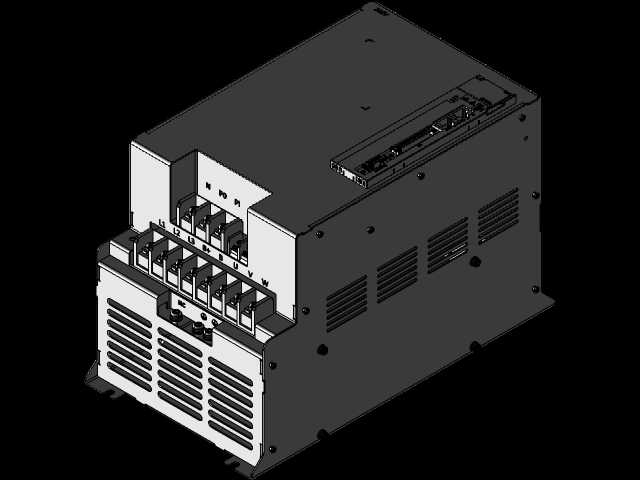

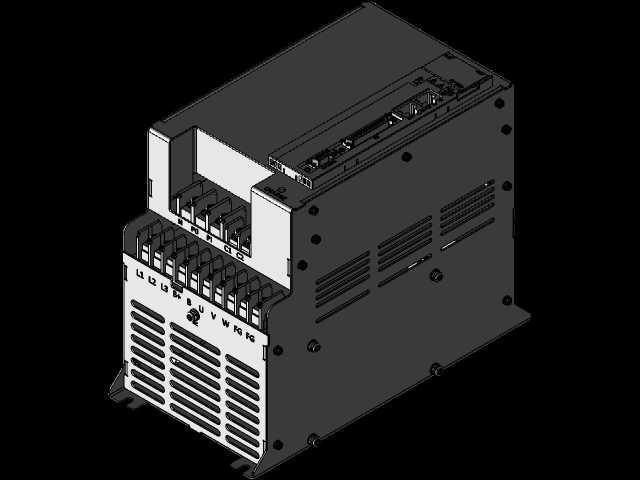

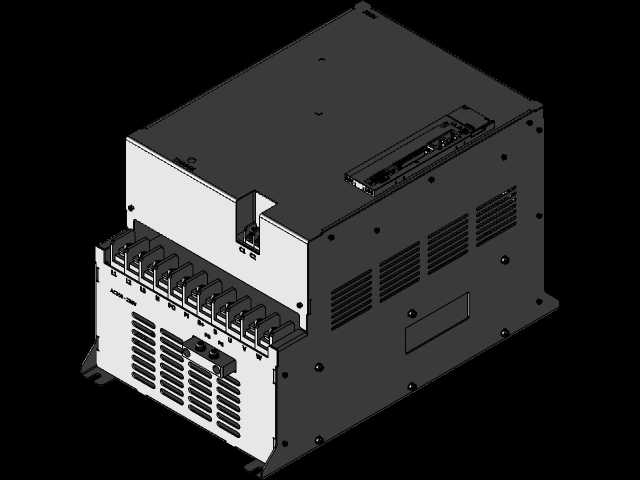

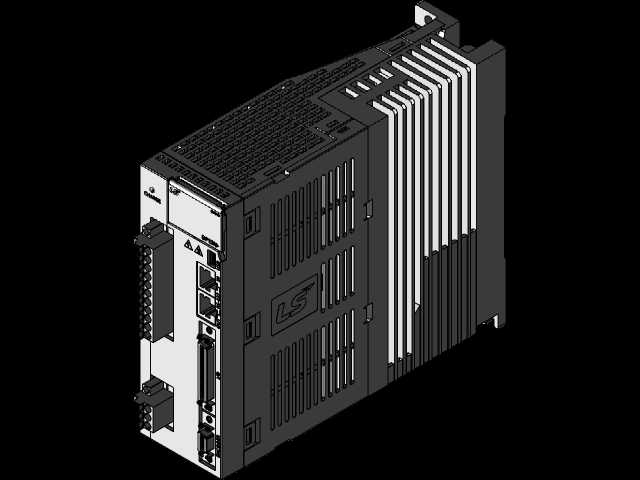

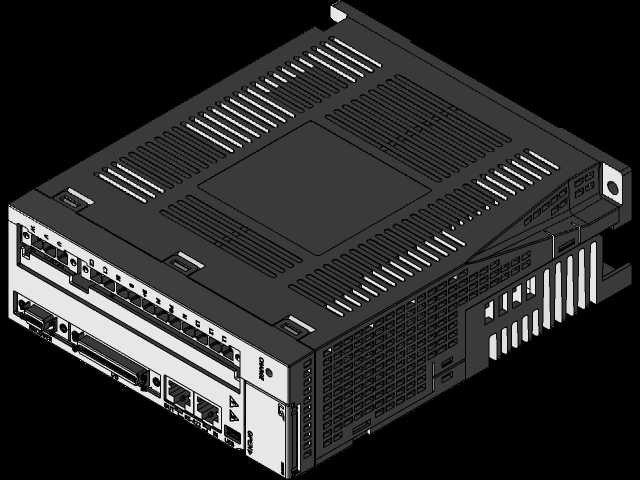

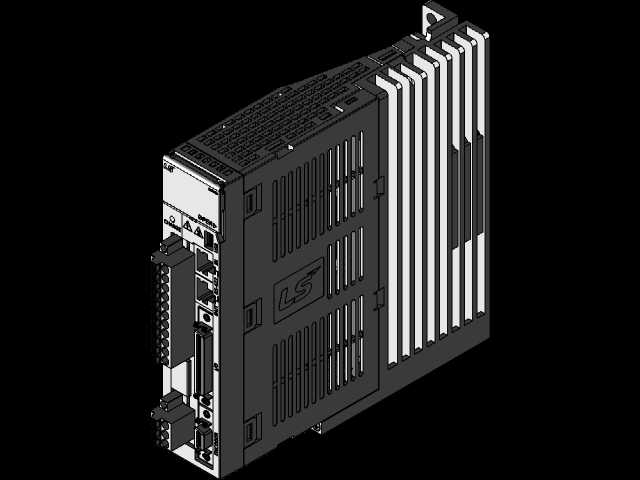

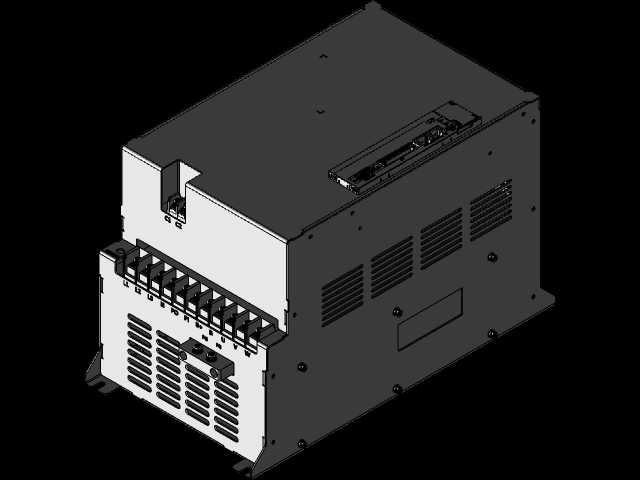

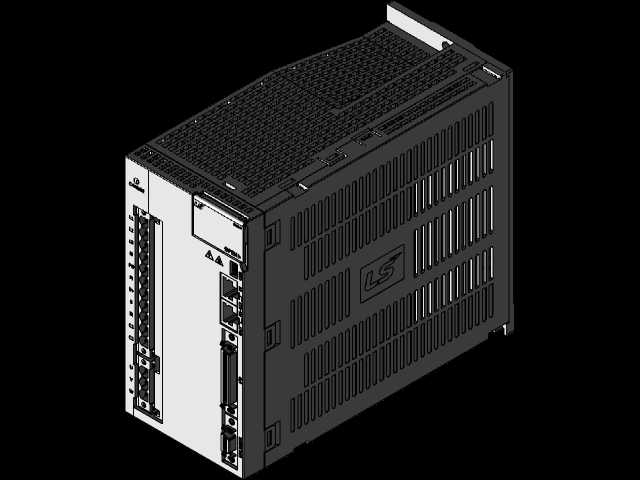

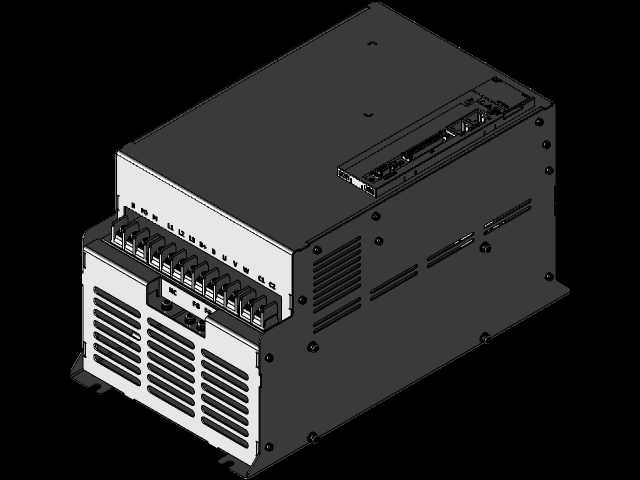

在机床进给轴、自动化产线定位工位、包装机械牵引辊组这类对位置控制精度有明确要求的场景里,伺服驱动器是连接上位运动控制器与伺服电机的核心执行单元,这款L7P系列驱动器的三维结构,完全贴合工业现场安装与运维的实际需求做了细节落地。先从安装边界说起,这款驱动器采用标准DIN导轨安装兼容设计,本体宽度控制在单轴伺服的常规尺寸区间,侧边预留的散热鳍片采用等距竖直排布,相邻鳍片间距经过热仿真校核,在电气柜内垂直安装状态下,能形成稳定的自然对流风道,即便多台驱动器并排紧贴安装,鳍片之间的空气流道也不会被相邻设备阻断,避免了传统驱动器并排安装时中间区域积热导致的过载降频问题。本体正面的接口布局完全遵循现场接线的操作逻辑,强电动力输入、
电机动力输出接口布置在机身下半区,与上半区的编码器反馈、IO控制、总线通讯接口做了物理分区,现场接线时强电走线与弱电走线可以自然分开排布,不用额外做走线弯折避让,能大幅降低强弱电信号干扰的概率,也方便后期运维时快速排查接线故障。机身顶部预留的卡扣式安装挂点,除了适配标准35mmDIN导轨,也支持螺丝直接固定在安装板上,两种安装方式的定位孔位做了同轴设计,现场改造时不用重新打孔就能切换安装形式。从结构设计思路来看,这款驱动器的外壳采用上下分壳拼接结构,接缝处做了错位止口设计,既能提升壳体整体的抗形变能力,在电气柜发生轻微振动时不会出现接缝松垮的问题,也能阻挡车间环境里的金属切削粉尘、浮尘从接缝处进入内部电路板,
适配机床加工车间这类有少量粉尘的工业场景。正面的状态指示灯采用内嵌式设计,指示灯外罩与壳体表面齐平,不会因为搬运、安装过程中的磕碰导致指示灯破损,指示灯的排布对应电源、报警、运行、通讯四个核心状态,操作人员站在电气柜正面不用俯身就能清晰识别设备运行状态。机身侧面的接地端子做了凸起式设计,接线时不用探入设备缝隙就能完成接地线的紧固,符合电气安全规范里的接地操作要求。再看实际使用中的功能适配,这款驱动器的结构预留了内置制动电阻的安装空间,小功率应用场景下不用外接制动电阻就能满足常规的减速制动需求,大功率场景下机身侧面预留的外接制动电阻接线端子采用大间距接线柱,能适配大线径的动力线缆,不用额外压接转接端子。编码器接口采用快插式锁紧结构,
插接线缆后会自动锁止,设备运行过程中出现振动也不会出现编码器信号断线的问题,避免了传统螺丝固定接口接线繁琐、易松脱的弊端。在设备选型做三维布局时,这款驱动器的模型细节还原了所有接口的凸起尺寸、散热鳍片的外凸边界、安装卡扣的活动行程,布局电气柜时可以精准预留接线空间与散热间隙,不会出现实际装配时线缆弯折半径不足、设备与线槽干涉的问题。对于做非标设备设计的工程师来说,这类精准的驱动器模型能直接导入装配体,完成电气柜的布局校验、走线规划,不用反复测量实物尺寸调整布局,能大幅缩短电气设计阶段的校核周期。另外,驱动器本体底部预留的标签粘贴位做了下沉式设计,设备编号、参数标签粘贴后不会因为导轨安装、设备插拔出现标签磨损,后期设备运维时能快速识别设备参数与对应轴号。从散热结构的细节来看,鳍片的根部做了圆角过渡,既可以提升压铸壳体的成型良率,也能避免应力集中导致的鳍片断裂,在车间环境长期使用不会因为温度循环变化出现鳍片形变。整体结构没有多余的装饰性设计,所有的外形特征都服务于安装、接线、散热、运维的实际需求,完全符合工业电气部件的设计逻辑,没有消费类产品的冗余造型,每一处结构特征都对应现场使用的实际痛点。
