星战主题杰瓦火炬手持道具结构设计

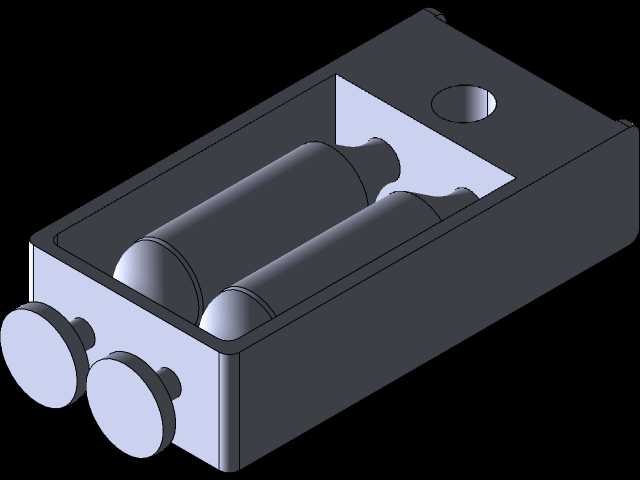

　　这款手持道具的结构设计，最初是围绕影视道具复刻的实操需求展开，在做三维结构拆解时，首先要考虑的是手持握持的人机工程边界，整体外壳采用一体化盒式承载结构，外壳壁厚取常规手板加工的1.5mm均匀壁厚，既保证3D打印或者机加工时的结构强度，也不会因为壁厚过大导致整体重量超标，长时间握持产生疲劳感。从结构布局来看，外壳内部设置了两个平行的圆柱形腔体，腔体直径匹配常用的7号干电池尺寸，腔体长度刚好容纳两节串联电池，腔体与外壳内壁之间预留0.2mm的装配间隙，方便电池的取放更换，同时在腔体末端设置了两个圆形的端盖安装位，端盖采用过盈配合加侧向定位凸点的结构，不需要额外螺丝固定，就能实现端盖的快速拆装，满足电池更换的日常使用需求。

　　外壳顶部开设的圆形通孔，是为火炬发光模块预留的走线与安装位，孔位直径匹配常用的5mmLED灯珠尺寸，孔位边缘做了0.3mm的倒角处理，避免装配时刮伤导线绝缘层，同时也能让灯珠的光线扩散角度更贴合道具的发光效果需求。在结构设计的过程中，特意将内部电池腔体的重心设置在整体结构的握持中心位置，也就是距离手持端1/3总长度的位置，这样手持的时候不会出现头重脚轻的情况，长时间握持拍摄或者展示的时候，手腕的受力会更加均匀。外壳的边角全部做了R2的圆角处理，一方面是还原影视原作里的道具磨损质感，另一方面也避免尖锐边角在使用过程中造成磕碰划伤，符合手持道具的安全设计要求。从安装边界来看，整体外形的长宽高尺寸控制在120mm60mm40mm的范围内，

　　这个尺寸刚好适配成年人的手掌握持宽度，不需要额外增加防滑结构，依靠外壳本身的磨砂表面质感就能提供足够的握持摩擦力。内部的两个电池腔体之间设置了2mm厚的加强筋，加强筋与外壳本体一体化设计，既可以分隔两个电池避免使用过程中出现短路风险，也能提升整体外壳的结构刚性，避免摔落或者挤压时外壳出现开裂变形。在做三维建模的时候，所有的配合面都预留了手板加工的公差余量，金属加工或者3D打印后不需要二次打磨就能直接装配，端盖与安装位的配合松紧度经过反复调整，既不会因为太松容易脱落，也不会因为太紧难以拆开更换电池。顶部的灯珠安装位下方预留了10mm*10mm的电路板安装空间，可以放置简单的限流电阻与拨动开关，开关位置设置在外壳侧面拇指自然触碰的位置，

　　不需要改变握持姿势就能单手完成开关操作。这款道具的结构设计没有采用复杂的装配结构，整体零件数量控制在3个，分别是主体外壳、两个端盖，加工难度低，不管是采用机床铣削加工还是FDM3D打印都能快速制作出成品，后期如果需要做表面涂装处理，外壳的平整表面也方便做打磨、上色、做旧等工序，还原影视原作里的道具质感。在结构强度校核的时候，按照日常手持道具的使用场景，模拟了1.2米高度自由跌落的受力情况，外壳的壁厚与加强筋布局完全可以承受跌落冲击，不会出现结构碎裂的情况，内部的电池腔体在跌落时也能对电池起到足够的保护作用，避免电池受挤压出现漏液或者短路的风险。从实际应用场景来看，这款结构既可以作为影视cosplay的手持道具使用，也可以作为小型手持照明装置的结构载体，只需要更换顶部的灯珠类型，就能实现不同的照明或者发光效果，整体结构的通用性较强，后期修改调整的成本很低，只需要调整外壳表面的纹理细节，就能适配不同主题的道具设计需求。
