星球大战主题前线手持榴弹道具结构设计

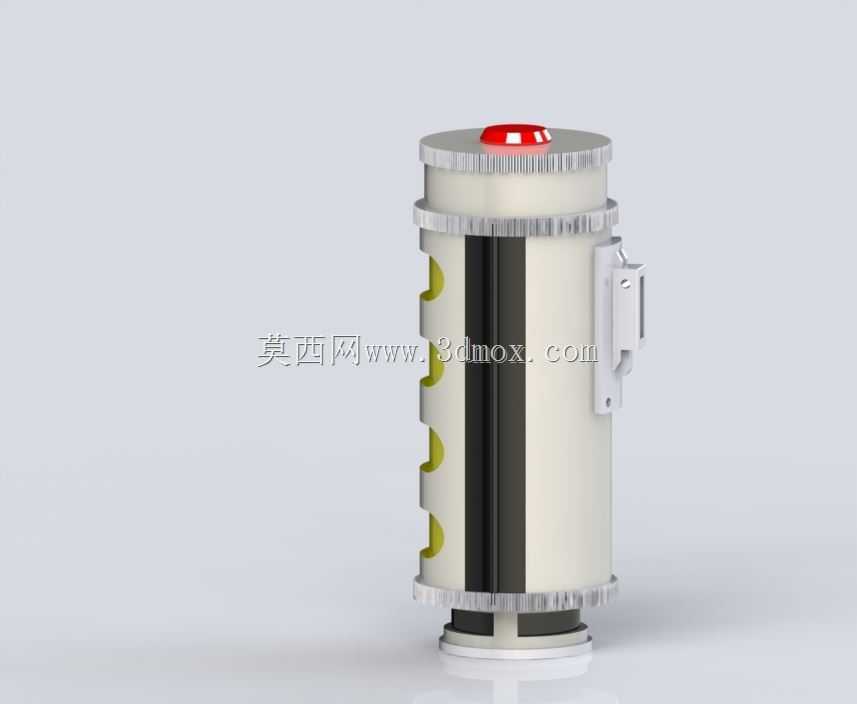

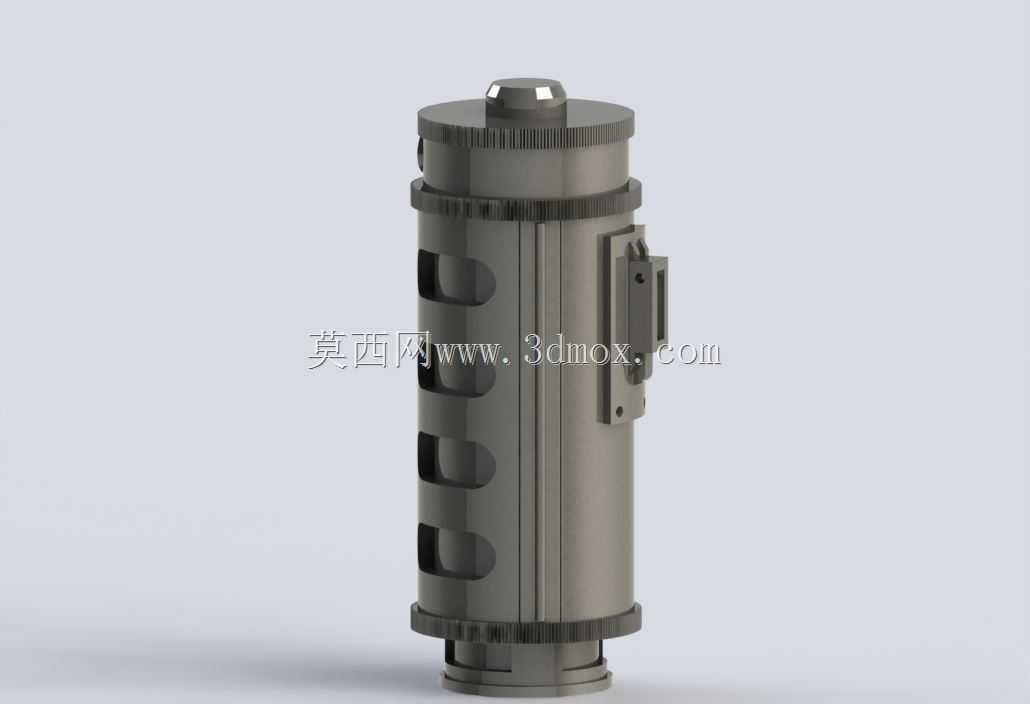

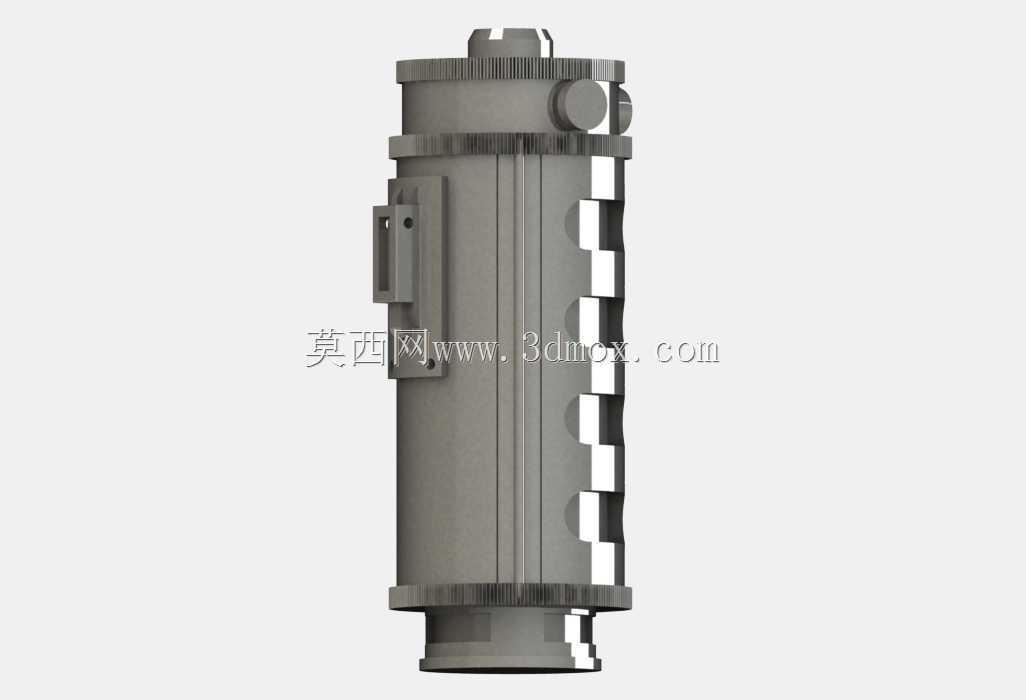

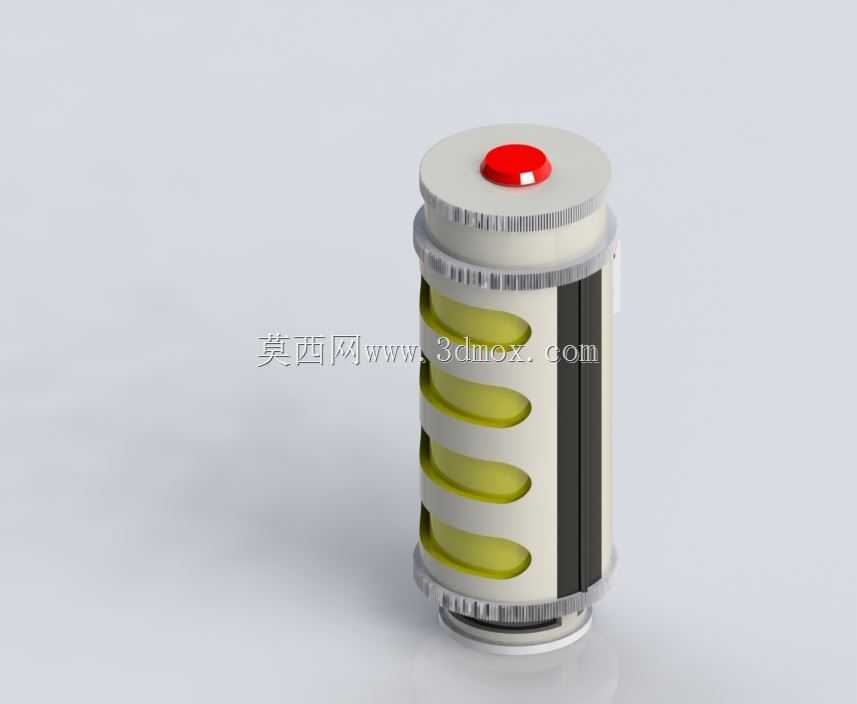

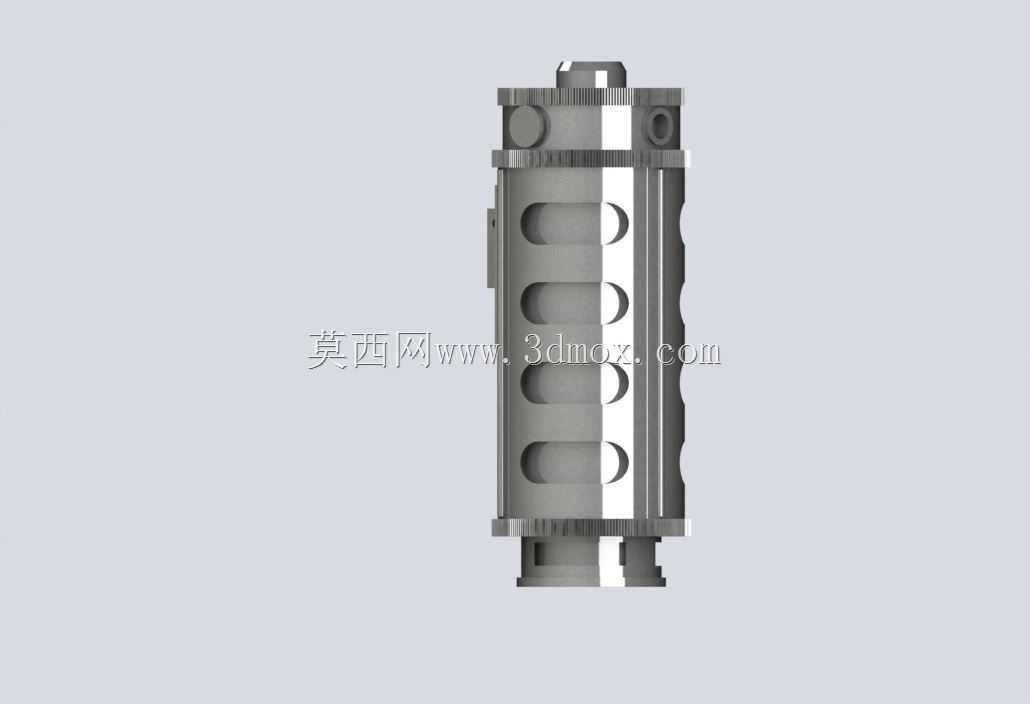

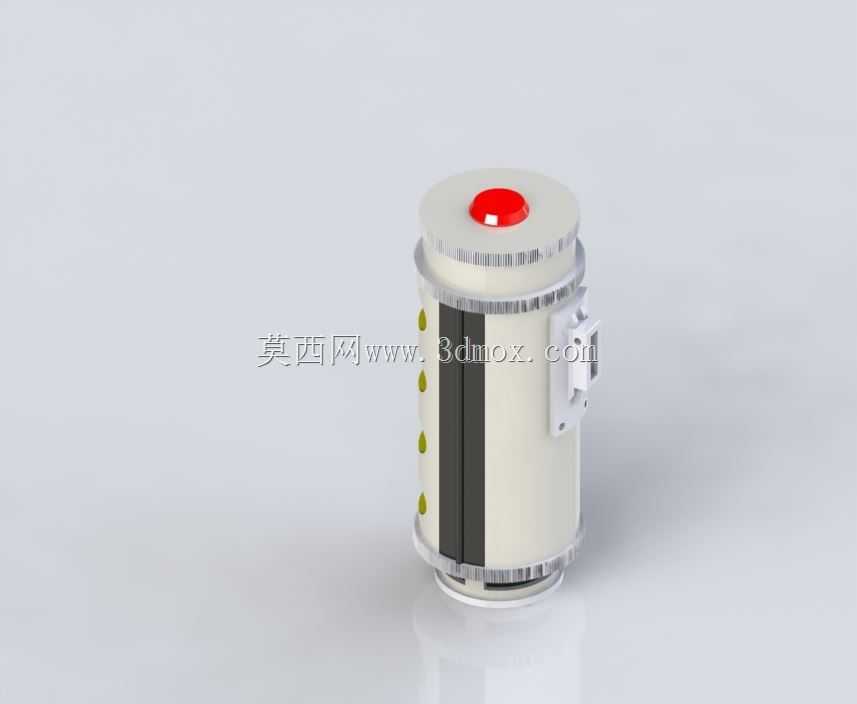

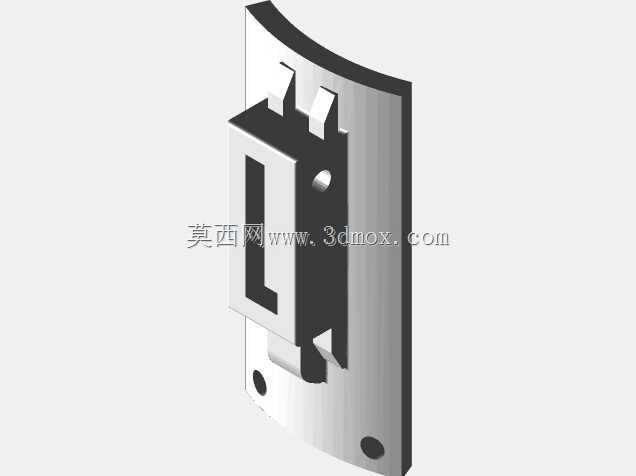

　　这款科幻主题手持榴弹道具的结构设计，核心围绕影视道具的实操展示需求与轻量化装配逻辑展开，区别于常规工业功能件的设计思路，其整体结构优先保障外观还原度与手持操作的适配性，同时兼顾道具在拍摄、展示场景下的耐用性要求。从外形尺寸边界来看，整体采用圆柱式主体构型，主体直径控制在65mm区间，总高度控制在120mm范围内，完全贴合成年男性单手握持的人体工学尺寸，握持区域的周向做了微弧收边处理，避免直角棱边在手持移动、演示动作过程中造成硌手问题，主体底部做了1.5mm的圆角过渡，放置在平面展示台时不会出现刮蹭台面漆面的情况。主体侧面设置的快装挂耳结构，采用一体化凸台设计，挂耳上预留两个直径3mm的安装孔位，

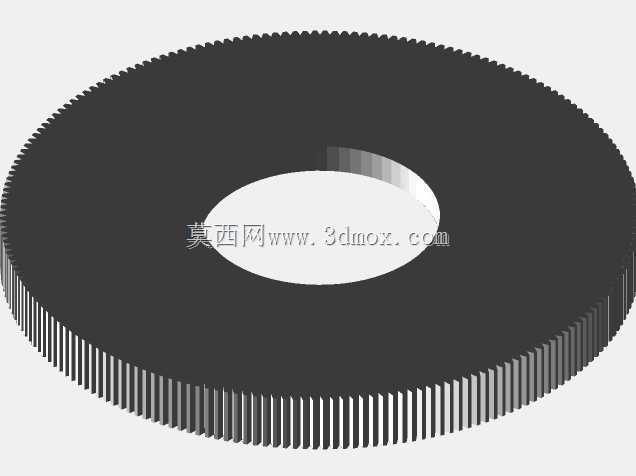

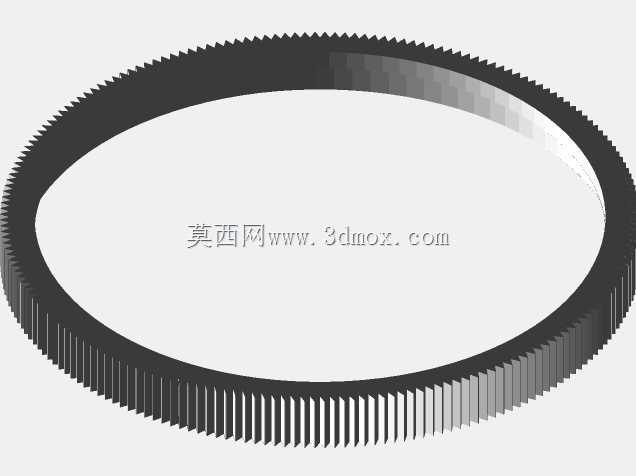

　　可直接适配标准战术背带扣或者展示支架的固定销，不需要额外加装转接件，不管是演员佩戴在战术装具上做动作拍摄，还是放置在展柜中做静态陈列，都能快速完成固定安装，挂耳与主体侧壁的连接位置做了2mm的加强筋过渡，能承受日常拿取、佩戴过程中的侧向拉扯力，避免出现连接处断裂的问题。顶部的红色触发按键采用嵌入式安装结构，按键与主体顶面的配合间隙控制在0.2mm，既保证按键按压时的顺畅度，又不会出现间隙过大漏出内部结构的问题，按键下方预留了10mm的弹簧安装腔，可适配标准圆柱压缩弹簧，实现按压后的自动复位，满足道具演示时的按压反馈需求，按键周边的滚花纹理采用周向均匀排布的直纹结构，纹理深度0.3mm，既还原了科幻装备的细节质感，

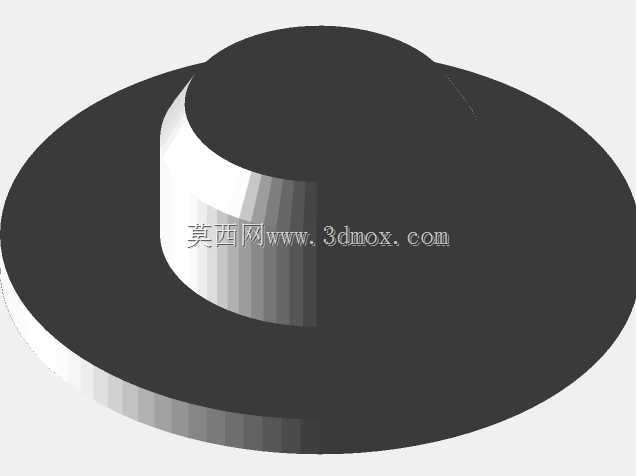

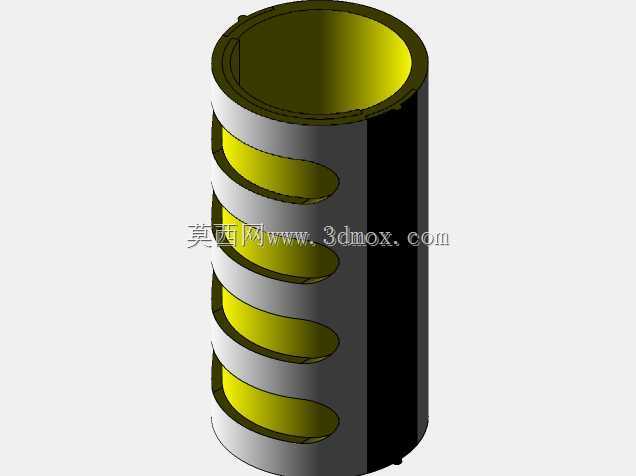

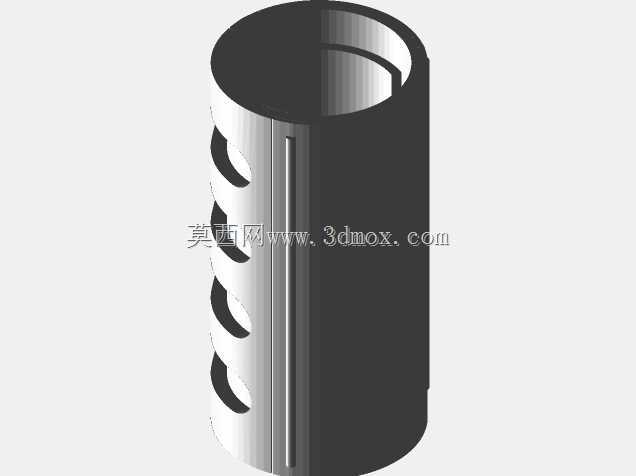

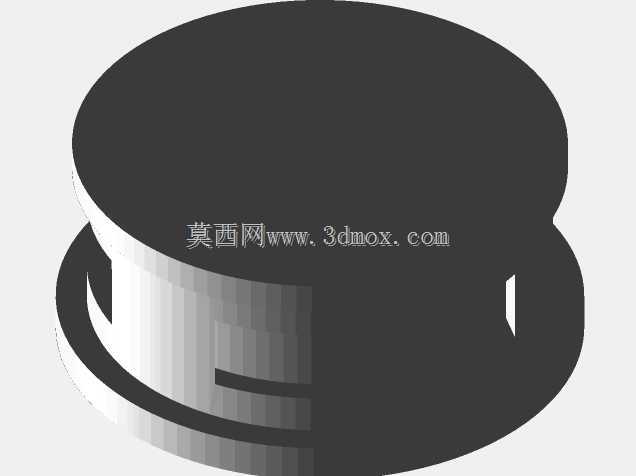

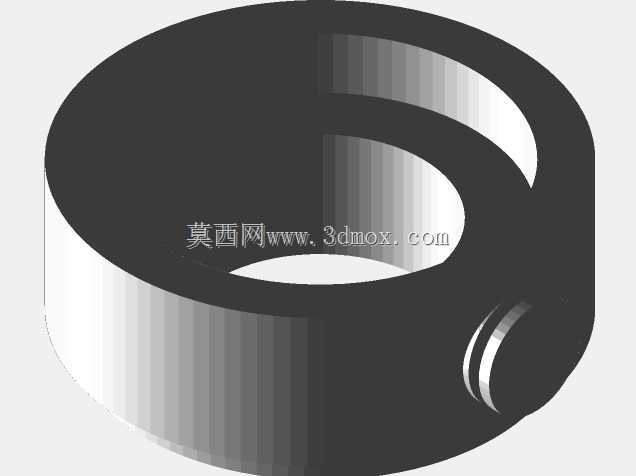

　　又不会因为纹理过深积灰难以清理。主体侧面的黑色条状标识区采用凹槽嵌装设计，凹槽深度0.5mm，可直接粘贴水贴或者喷涂标识色，不需要额外做遮盖处理，标识区旁侧的黄色点状标识采用等距排布的凸点结构，凸点高度0.4mm，既作为外观细节区分不同功能区域，也能在手持时提供额外的摩擦力，避免手心出汗时道具滑落。整体结构采用分体式装配设计，主体分为上盖、筒体、底座三个部分，连接位置采用止口定位结构，止口配合长度5mm，配合公差选用H7/h6，装配后整体同轴度误差可控制在0.1mm以内，不会出现上下段错位的外观瑕疵，连接位置可选用M2的内六角螺丝从内部锁紧，外部看不到任何连接螺丝痕迹，保证外观的整体性。筒体内部预留了直径40mm的中空腔体，

　　可根据不同的展示需求加装配重块、发光模块或者音效模块，配重块可选用铅块或者不锈钢块，通过螺丝固定在腔体内壁，调整整体重量到300g左右，达到接近真实装备的握持手感；加装发光模块时可在顶部红色按键位置预留透光孔，内置纽扣电池与轻触开关，按压按键即可触发顶部红光点亮效果，适配影视拍摄的特写镜头需求；加装音效模块时可在筒体侧壁预留直径1mm的出声孔，不破坏整体外观的前提下实现触发音效的播放。在材质选择上，主体结构可选用光敏树脂做3D打印原型，经过打磨抛光后做喷漆处理，也可选用ABS材料做注塑量产，满足小批量道具制作或者周边产品量产的需求，所有外露的棱边都做了R0.5以上的圆角处理，避免在使用过程中划伤操作人员，完全符合影视道具的安全使用标准。从应用场景来看，该结构不仅可作为影视拍摄的实操道具，也可作为主题展的陈列展品、科幻主题的周边收藏品，结构设计上预留的改装空间也能满足不同爱好者的个性化改装需求，比如更换不同颜色的按键、加装不同的标识配件，不需要改动主体结构即可完成外观调整。
