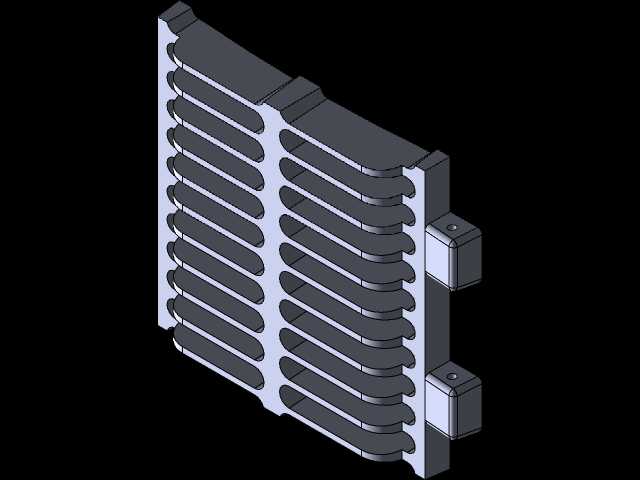

CA6140车床配套格栅式散热铸件结构

　　该铸件为CA6140普通车床配套的散热格栅类结构件，主要应用于车床主轴箱、进给箱等发热集中区域的外侧防护与散热环节，在机床持续运转过程中承担着平衡箱体内外温差、阻隔外部切屑与切削液飞溅进入箱体内部、同时保障内部热量快速散出的核心作用。从实际装机场景来看，这类铸件安装位置紧邻车床主轴传动组件与滑移齿轮组，日常加工过程中，主轴箱内齿轮高速啮合、轴承持续摩擦会产生大量热量，若热量无法及时导出，会导致箱体内润滑油黏度快速下降，加剧齿轮与轴承的磨损，严重时还会造成传动件热变形，影响车床的加工精度，因此该格栅铸件的散热效率直接关系到车床长时间连续作业的稳定性。

　　从结构设计思路来看，该铸件采用平行排布的通槽式格栅结构，每片格栅筋条的厚度经过反复校核，既保证了足够的结构强度，避免加工过程中受切屑撞击、工件磕碰出现变形断裂，又尽可能增大了通风换热的有效面积，筋条之间的槽宽经过实际工况验证，既能保证空气顺畅流通带走热量，又能阻挡大部分带状切屑、崩碎切屑进入箱体内部，同时槽体的弧形过渡设计避免了应力集中问题，适配铸造工艺的成型要求，减少铸造过程中出现冷隔、缩孔的概率。铸件两侧设置的凸台安装位带有预制的安装孔位，安装时可直接通过螺栓与箱体侧壁的安装基面贴合，凸台的高度经过尺寸链核算，安装后格栅面与箱体侧壁预留有足够的通风间隙，不会出现贴死导致通风不畅的问题，同时凸台与格栅主体的连接位置做了加厚过渡处理，避免安装拧紧螺栓时出现铸件开裂的问题。

　　从外形尺寸与安装边界来看，该铸件整体为矩形板式结构，整体厚度控制在合理范围内，不会过多占用车床外侧的操作空间，安装孔位的中心距完全匹配CA6140车床对应箱体的原有安装孔位尺寸，替换原有配件时无需额外进行打孔、基面修配等二次加工，可直接实现互换装配。格栅筋条的排布方向与车床作业时的空气流动方向保持一致，借助车床主轴运转带动的周边空气流动，可形成自然的对流散热效果，无需额外加装散热辅助组件即可满足普通工况下的散热需求。铸件的材质适配普通砂型铸造工艺，成型后经过时效处理消除内应力，长期在机床运转的振动环境下使用不会出现筋条变形、安装位错位的问题，表面的平整性经过处理后，既可以涂刷机床防护漆起到防锈作用，也不会因表面毛刺过多积存切屑与油污，日常维护时只需用压缩空气吹扫即可清理格栅缝隙内积存的杂物，维护成本极低。

　　在实际加工验证过程中，该结构的铸件经过装机连续8小时满负荷切削测试，箱体内的油温升幅控制在合理区间内，未出现因散热不足导致的传动件异响、加工精度超差问题，格栅结构的抗冲击性能也经过了切屑飞溅、工件意外磕碰的模拟测试，未出现结构破损、筋条断裂的情况，完全适配CA6140车床在普通机加工车间的日常作业需求，可作为原厂配件的替代件用于车床的维修与改造环节，也可作为同类型卧式车床散热结构设计的参考案例，其格栅排布、安装位设计、筋条厚度配比的思路可直接迁移到其他需要兼顾防护与散热的机床外罩类铸件设计中。
