多工位转盘式铸造加工生产设备结构

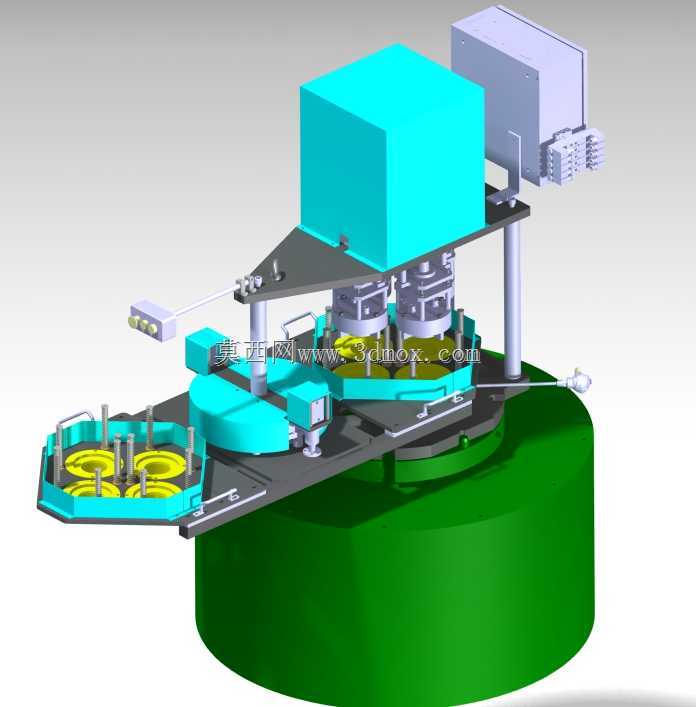

　　该设备针对中小型铸件批量生产场景设计，适配圆盘类、小型壳体类铸件的连续化浇注成型作业，可直接对接前端熔炼工位的金属液出料端，后端衔接铸件冷却、落砂、初加工工序，在中小型铸造车间的批量化生产线中，可替代传统单工位人工浇注模式，缩减工序间工件转运的等待时长，降低人工持浇包作业的高温作业风险。设备主体采用大直径圆形回转基座作为承载基础，基座内部集成回转驱动机构，可实现定角度间歇回转，每次回转角度对应一个工位的切换，整套工位沿转盘圆周方向均匀排布，分别对应上料、合模、浇注、保压冷却、开模、取件的全流程工序，各工位作业可同步并行开展，相比直线排布的流水线设备，占地投影面积更小，工位间的工件传递无需额外设置移栽机械手，

　　依靠转盘自身回转即可完成工位衔接，减少了移栽机构带来的定位误差累积。上部的执行机构采用立柱支撑的龙门式架体结构，架体上集成多组压合执行组件，对应合模、保压工位的模具压紧需求，压合组件的行程可根据模具高度进行适配调整，压合端设置有缓冲结构，避免合模过程中对模具型腔造成刚性冲击。浇注执行端配套有导流槽结构，可精准对接熔炼设备的出液口，金属液经导流槽注入模具型腔时，导流槽的倾斜角度可根据浇注流速需求微调，减少金属液飞溅与卷气问题。转盘上的模具安装位设置有标准化的定位卡槽，可快速更换不同规格的铸造模具，适配多品种小批量铸件的柔性生产需求，卡槽周边设置有溢液收集槽，可收集浇注过程中溢出的金属液残料，避免残液散落至回转机构内部造成卡滞。

　　设备侧方配套的电气控制箱体采用密封式结构设计，适配铸造车间多粉尘、高温的作业环境，箱体内部集成回转驱动控制、压合机构动作控制、浇注流速匹配的逻辑控制单元，各动作节点的触发可根据不同铸件的工艺参数进行调整，保压时长、回转间隔、压合压力等参数均可独立设置。从安装边界来看，设备底部基座采用地脚螺栓固定的安装方式，对安装地面的平面度要求控制在常规工业厂房地面标准范围内，基座周边预留有维护操作空间，方便定期对回转支撑部位进行润滑维护、对压合组件的密封件进行更换，上部架体的高度适配常规车间厂房的层高要求，无需额外对厂房进行加高改造。在实际生产应用中，该结构可适配铝合金、锌合金等低熔点有色金属的铸造作业，也可通过调整压合组件的耐热性能、

　　更换耐高温密封件，适配部分小型铸铁件的生产需求，工位数量可根据生产节拍需求进行增减调整，当生产节拍要求较高时，可在圆周方向增加并行作业工位，进一步提升单小时产能；当生产小批量定制铸件时，可屏蔽部分工位的动作，减少不必要的能耗损耗。整套结构的受力路径经过优化，回转基座承担主要的设备重量与作业载荷，上部架体的受力通过两侧立柱直接传递至基座底部，避免架体悬臂过长带来的结构变形，压合作业时的反作用力直接沿立柱传导至地面，不会对转盘的回转精度造成影响。模具定位卡槽的定位精度控制在铸件生产要求的公差范围内，可保证合模时上下模的同轴度要求，减少铸件的飞边、错模缺陷，降低后续铸件清理工序的工作量。
