小型家用网络路由器外壳结构设计

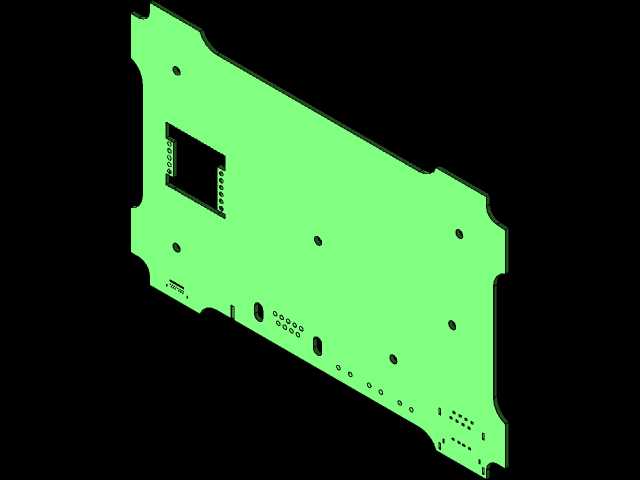

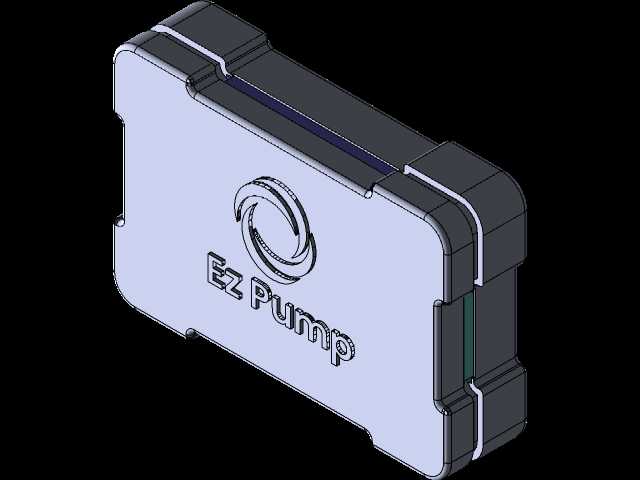

　　这款小型网络路由器的壳体结构，在设计阶段首先锚定了桌面级家用、小型办公场景的安装使用需求，没有采用壁挂式设备的突出挂耳结构，整体做了圆角矩形的一体化轮廓处理，四个边角的R角取值兼顾了抗跌落冲击性能与桌面摆放的防磕碰需求，日常放置在办公桌、电视柜、弱电箱旁的平面上时，不会剐蹭接触面，也能避免日常清扫、挪动时的边角磕碰损伤。上下壳的扣合结构采用了侧边隐藏式卡扣配合内置定位柱的方案，没有在外观面暴露螺丝孔位，侧边的卡扣沿壳体周向均匀分布，扣合量控制在1.2mm，既保证了壳体组装后的接缝均匀度，也能在后期维护拆解时不会因为卡扣过紧造成壳体断裂，内置的定位柱同时兼顾了PCB板的安装定位功能，定位柱的高度匹配PCB板的安装高度，柱端做了0.

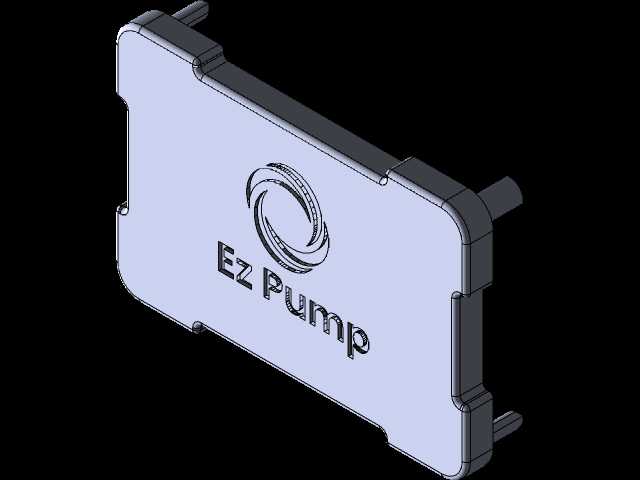

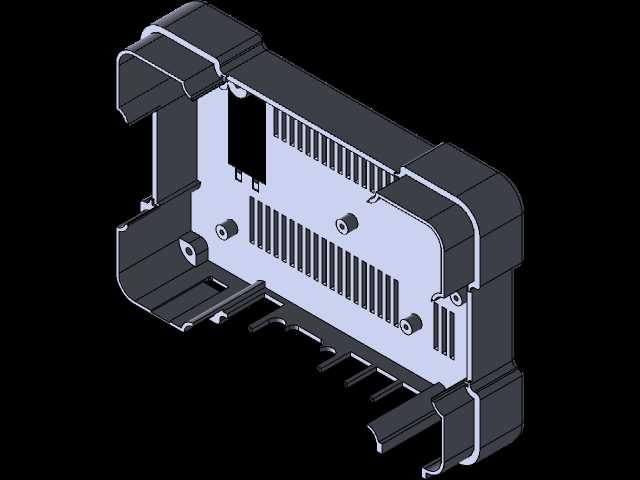

　　3mm的导向倒角，组装时PCB可以顺着导向滑入安装位，不需要额外的治具辅助对位。壳体上表面的品牌标识区域采用了浮雕式结构设计，标识凸起高度0.4mm，既可以满足丝印、镭雕的工艺定位需求，也能在日常拿取设备时增加表面摩擦力，避免手滑掉落。壳体侧边的分型线设置在侧面中下部，合模后的段差控制在0.1mm以内，不会在外观面形成明显的合模痕迹，侧边预留的接口开口位置，根据常规家用路由器的接口布局做了避让，开口边缘做了0.2mm的倒角处理，避免插拔网线、电源接头时刮伤线材外被。内部的筋位布局围绕PCB板上的发热芯片做了对应设计，在主芯片、电源芯片对应的壳体内壁位置，设置了均匀分布的散热筋，筋厚1mm，筋间距3mm，既可以增加壳体的结构强度，

　　避免按压壳体时出现塌陷变形，也能通过筋位增大内部散热面积，辅助芯片热量传导到外壳散发，不需要额外增加金属散热片就能满足长时间满负载运行的散热需求。壳体的壁厚整体采用2mm的均匀壁厚设计，转角位置做了壁厚过渡处理，避免注塑成型时出现缩痕、气泡等缺陷，进胶点设置在壳体内部的非外观面，不会在外观面留下进胶痕迹。考虑到桌面摆放的防滑需求，壳体底部四个角位预留了防滑脚垫的安装凹槽，凹槽深度0.8mm，直径匹配通用的圆形硅胶脚垫，粘贴脚垫后设备放置在光滑的玻璃、烤漆桌面上不会出现滑动移位，同时脚垫可以垫高壳体底部1mm左右，让底部和桌面之间留出空气流通的间隙，辅助底部的散热孔形成空气对流，提升整体散热效率。在安装边界的考量上，

　　整体外形尺寸控制在成年人单手握持的范围内，不需要占用过多桌面空间，侧边的接口开口位置距离壳体边缘预留了足够的插拔操作空间，插拔网线时手指不会被桌面或者周边设备阻挡，电源接口的位置做了防呆结构设计，接口周围的限位筋可以避免电源插头插反，也能在拉扯电源线时分散应力，避免接口开焊脱落。壳体的材质选用常规的ABS工程塑料，表面做细咬花处理，不容易残留指纹和划痕，日常使用过程中不需要频繁擦拭打理，咬花的纹理深度控制在0.05mm，既保证了外观的质感，也不会因为纹理过深积攒灰尘。上下壳的内部还预留了天线转轴的安装位，转轴位置的加强筋做了环形布局，承受天线转动时的扭矩不会出现壳体开裂，转轴的转动阻尼可以通过内部的筋位过盈量做微调，保证天线调整角度后可以稳定停留在预设位置，不会出现自行下垂的问题。
