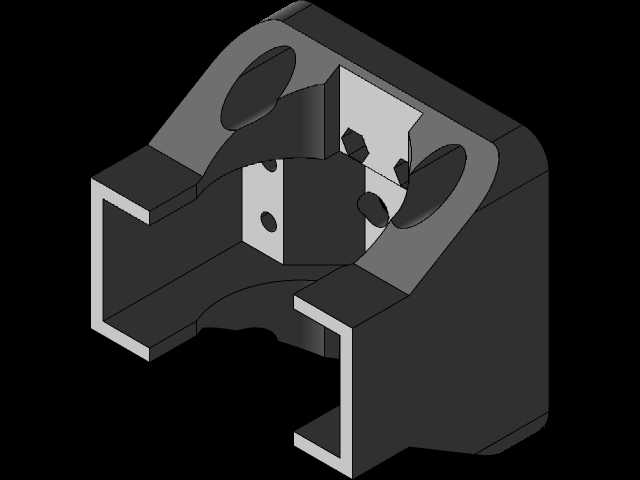

55mm规格X-Carve主轴适配安装支架

项目分类:机床 发布时间:2023-11-23 ID:717588
  • 55mm规格X-Carve主轴适配安装支架

  在桌面级CNC加工设备的改装与运维场景中,主轴与设备本体的安装适配一直是影响加工稳定性的核心环节,这款适配55mm直径VFD主轴的安装支架,正是针对早期款X-Carve设备的Z轴安装结构做的定向适配设计,解决了非原厂规格主轴无法直接挂载到原有Z板结构上的痛点。从实际加工场景来看,不少早期X-Carve用户会根据加工需求更换更高功率的55mm直径风冷VFD主轴,这类主轴的夹持直径、安装孔位和原厂主轴存在明显差异,直接捆绑或者采用通用抱箍固定的方式,在高速铣削、尤其是切削硬木或者软金属的时候,很容易出现主轴偏摆、Z轴进给共振的问题,不仅会导致加工面出现振纹,严重时还可能出现主轴松动、刀具崩断的安全隐患。

  这款支架在设计时首先明确了核心的安装边界:内侧抱持腔的直径严格匹配55mm主轴的外径公差,预留了合理的抱紧间隙,既不会因为尺寸过盈导致安装时刮伤主轴外壳,也不会因为间隙过大出现夹持松动的问题;支架底部的卡槽结构完全贴合X-Carve原有Z板的截面轮廓,安装时不需要对原有设备的Z板做任何打孔、切削改装,直接卡入对应槽位后,通过支架上预留的锁紧孔位拧紧紧固件即可完成固定,整个安装过程不需要额外制作转接板,也不需要调整原有Z轴的行程限位,最大程度降低了改装对原有设备精度的影响。从结构受力的角度考虑,这款支架在主轴抱持区域的两侧做了加厚的加强筋结构,筋位的走向顺着Z轴进给的受力方向布置,能够有效抵消主轴高速运转时产生的径向切削力,

  避免支架长期受力出现形变;支架上的锁紧孔位采用了对称分布的设计,锁紧时可以让抱持面的受力均匀分布在主轴外壳的圆周面上,不会出现单侧受力导致主轴轴线偏移的问题,保证主轴的回转中心和Z轴进给方向的同轴度控制在合理公差范围内。在实际使用场景中,这款支架除了承担主轴的固定作用外,侧面预留的平面结构还可以作为辅助附件的安装基准,用户可以根据自己的加工需求,在对应位置安装冷却管路固定座、对刀仪支架或者吸尘罩转接件,不需要额外在支架上打孔攻丝,预留的安装位已经考虑了常规附件的安装尺寸。从安装尺寸的边界来看,支架整体的外轮廓不会超出X-Carve原有Z轴滑台的运动范围,不会在设备运行过程中和龙门架、工作台面产生运动干涉,Z方向的安装高度也经过匹配,

  安装后主轴的刀具伸出长度和原厂主轴的初始位置保持一致,用户更换主轴后不需要重新调整Z轴的软限位参数,也不需要重新设置对刀的基准偏移量,能够大幅缩短主轴更换后的调试周期。针对桌面级CNC设备常见的加工工况,这款支架的结构设计也考虑了长期使用的可靠性,抱持面的接触面积比通用抱箍增加了近40%,单位面积的压紧力更小,即使长期在高转速、大进给的切削工况下使用,也不会出现主轴下滑、偏转的问题;支架的卡槽和Z板配合的位置做了微小的倒角处理,安装时能够顺畅卡入,不会因为加工毛刺导致安装卡滞,同时配合间隙控制在小公差范围内,卡入后不会出现横向的窜动,保证Z轴进给时的运动精度传递稳定。对于从事小型CNC设备改装、非标零件加工的从业者来说,这类定向适配的安装支架不需要自行测绘建模,直接就可以用来完成主轴的改装适配,能够节省大量的设计、打样验证时间,同时结构经过实际工况的验证,比自行设计的简易转接结构可靠性更高,能够有效降低改装后设备的故障概率。
