机床用简易滚动式支撑移动组件

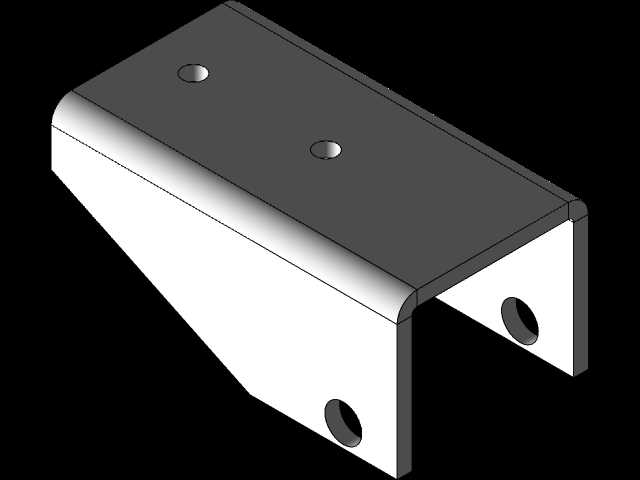

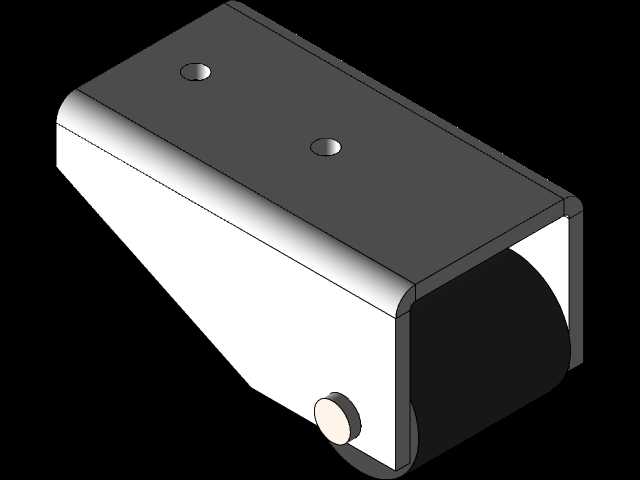

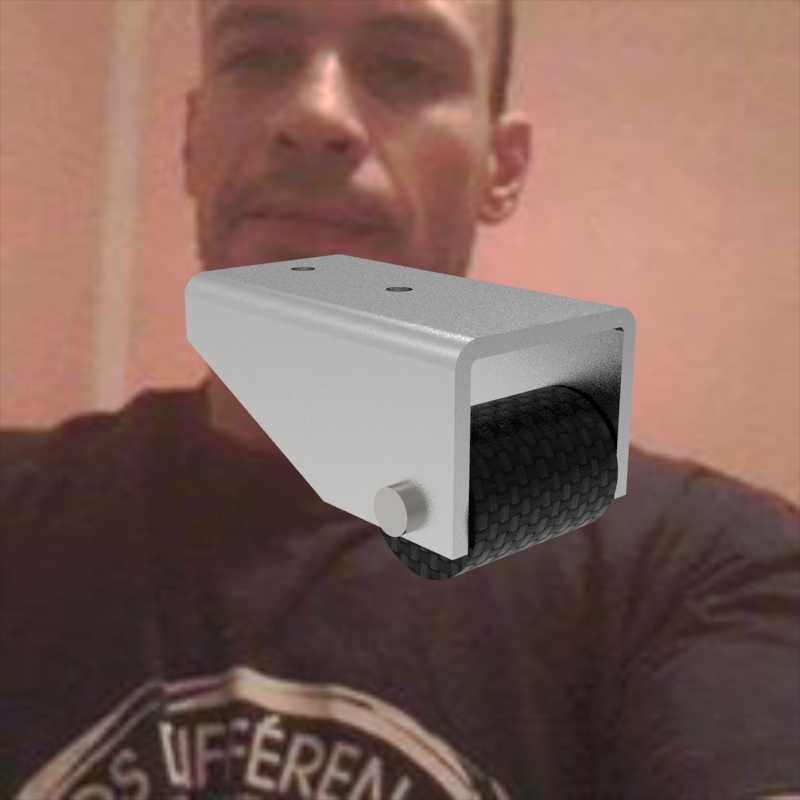

　　该支撑移动组件主要应用在普通车床的工件辅助输送、工位间物料移位场景，也可适配小型输送线的端部承托、工装台的工件滑移导向环节，在CA6140这类普通卧式车床的改造场景中，常被加装在床身侧边的辅助料架位置，用来承托长轴类工件进出加工工位，避免工件悬伸过长产生挠度变形，影响加工精度。组件核心功能是通过内置的滚动体实现承托面上的工件低阻力移动，外壳采用弯折成型的盒式结构，顶部预留两个安装沉孔，可直接通过螺栓固定在型材架或者焊接支架上，安装时需要保证滚动体的顶面高出安装基准面2-3mm，确保工件放置后不会与安装面产生摩擦剐蹭。设计阶段优先考虑了车间加工场景的抗磕碰需求，外壳采用2mm厚的冷轧钢板弯折成型，侧边的销轴孔采用一次冲孔成型工艺，

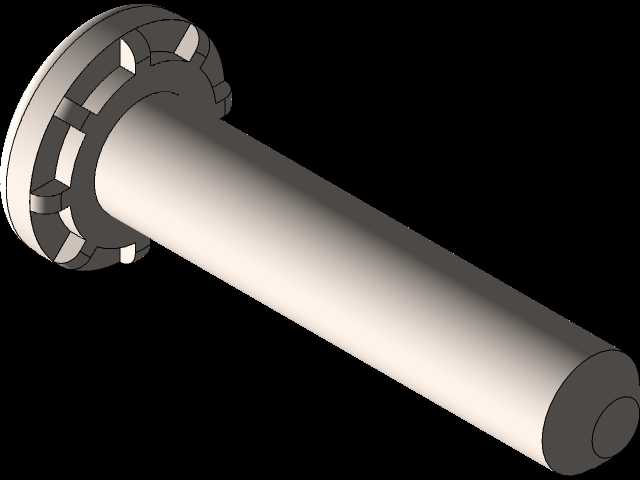

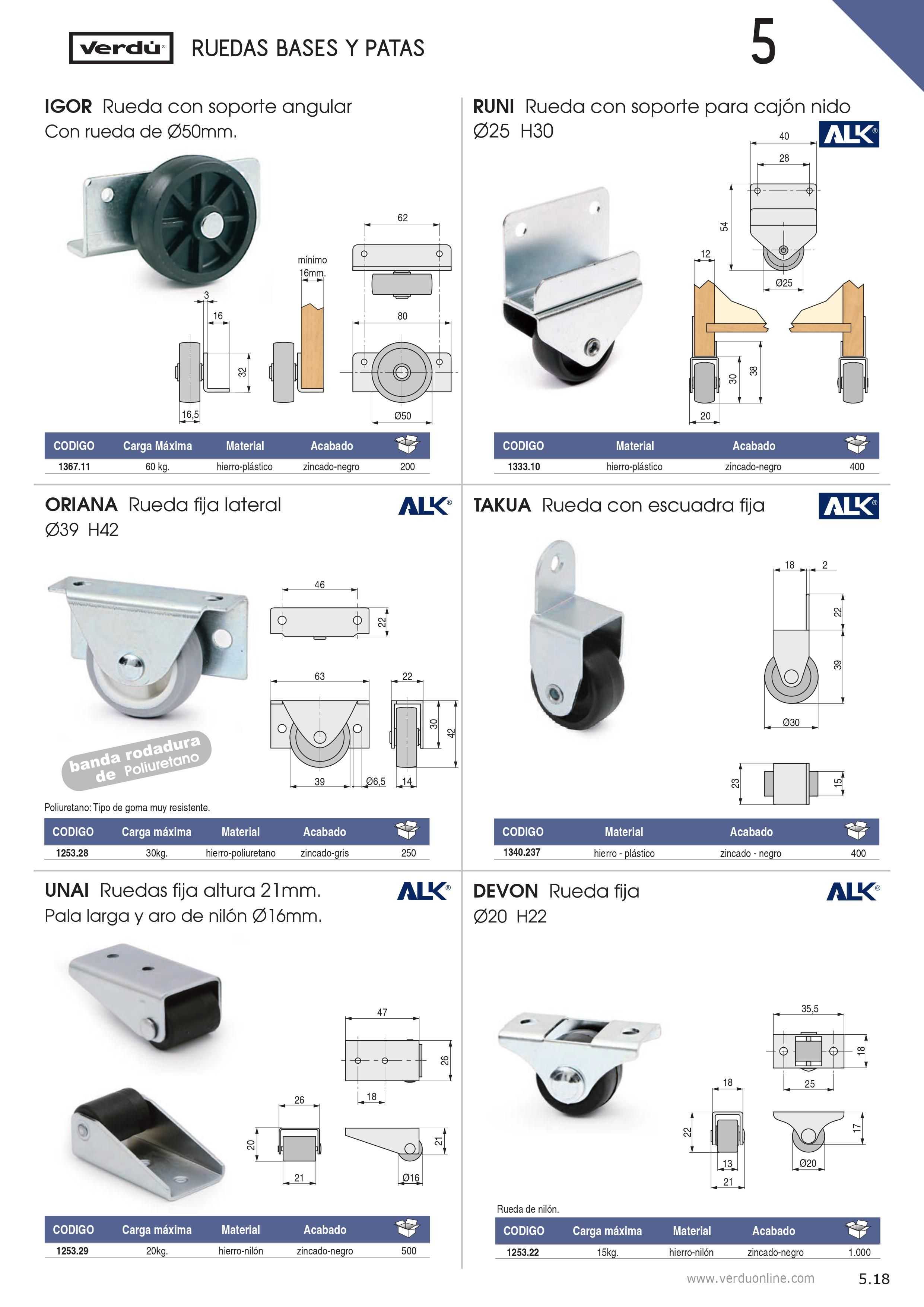

　　保证同轴度误差控制在0.05mm以内，避免滚动体转动时出现卡滞。内置的滚动体外层包覆防滑耐磨橡胶层，邵氏硬度控制在65-70度区间，既可以保证承托金属工件时不会打滑，也能避免工件表面被硬接触划伤，滚动体的转动销轴采用45号钢调质处理，表面做发黑防锈处理，适配车间多切削液、多金属碎屑的使用环境，日常维护仅需要定期清理滚动体缝隙内的切屑，不需要额外加注润滑脂即可长期稳定运行。组件的整体外形长度控制在120mm，宽度60mm，高度45mm，安装孔的中心距为80mm，适配市面上常规的4040、4080工业铝型材的安装孔位，不需要额外加工转接板即可完成装配。在实际使用场景中，多个该组件可以沿工件输送方向等距排布，

　　相邻组件的间距根据工件的重量和刚性调整，承托直径20-80mm的长轴类工件时，间距设置在300-500mm即可保证工件移动过程中不会出现明显下弯，工件在组件上移动时的阻力系数低于0.1，操作人员仅需要施加很小的推力即可推动上百公斤的工件沿轴向移动，大幅降低上下料的劳动强度。设计时特意将外壳的前端做了斜切导向处理，工件从侧边推入支撑位时可以顺着斜面滑到滚动体上，不需要精准对位就能完成放置，减少上下料的对位时间。外壳的后侧做了封闭式挡边，可以阻挡加工过程中飞溅的切屑直接卡入滚动体的转动间隙，降低卡滞故障的发生概率。销轴的端部采用铆压固定结构，没有突出的螺栓头，避免工件移动过程中被突出部件刮蹭，整体结构没有易损的小零件，

　　在车间常规使用工况下的无故障运行周期可以达到两年以上，即使出现滚动体磨损的情况，只需要冲下销轴更换滚动体即可完成维修，不需要整体更换组件，维护成本极低。该组件除了在车床辅助上下料场景使用外，也可以安装在焊接工装台上，作为钣金件移位的支撑滚轮，或者在小型装配线上作为托盘的滑动支撑，适配多种需要低阻力直线承托移动的工位场景，安装时不需要复杂的调试，只要保证所有组件的滚动顶面处于同一水平面即可，安装面的平面度误差不超过1mm就不会影响滚动顺畅度。
