矩形截面髋关节假体髋臼部件结构设计

　　在骨科植入物的结构设计领域，全髋关节置换术所用的假体部件直接关系到术后患者的关节活动度、植入稳定性与长期使用寿命，本次涉及的矩形截面髋关节假体部件，核心覆盖髋臼侧的配套结构与股骨侧stem的适配设计，是全髋置换手术中重建髋关节功能的核心承载部件。从临床应用场景来看，这类假体主要用于髋关节骨性关节炎、股骨头坏死、股骨颈骨折等终末期髋关节病变的置换手术，植入后需要替代人体原生髋臼与股骨头的配合功能，承载人体日常行走、蹲起、侧展等动作下的力学载荷，同时要保证骨整合界面的长期稳定，避免出现假体松动、磨损碎屑引发的骨溶解问题。

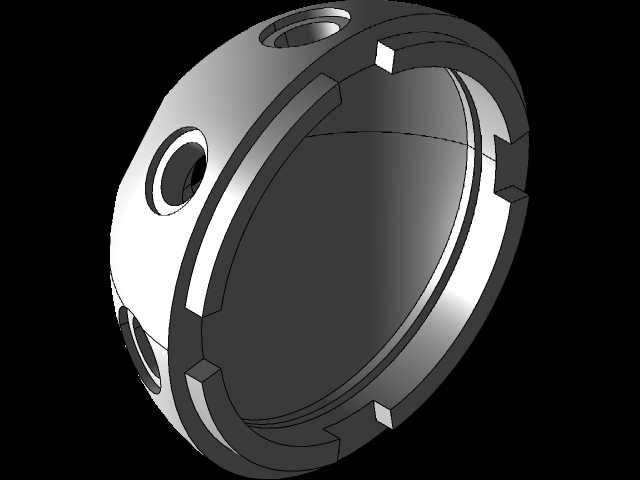

　　从功能特性上看，该套结构采用矩形截面的stem设计思路，区别于传统圆形截面的股骨柄，矩形截面的抗旋转性能更优，能够在股骨髓腔内获得更好的初始稳定性，减少术后早期微动导致的骨长入失败风险；配套的髋臼杯外侧设置有多个径向分布的固定孔，可通过骨螺钉实现髋臼杯与髋臼骨床的辅助固定，尤其适用于骨质疏松患者或者髋臼骨缺损的病例，能够提升假体初始固定的可靠性。髋臼杯内侧设置有周向分布的卡槽结构，用于卡合髋臼衬垫，衬垫作为髋臼杯与股骨头假体之间的摩擦界面，通常采用高交联聚乙烯或者陶瓷材质，卡槽的矩形卡扣结构能够防止衬垫在长期关节活动中出现旋转移位，避免摩擦界面的异常磨损。

　　设计过程中首先要明确各部件的安装边界：髋臼杯的外球面曲率需要匹配人体髋臼的磨锉尺寸，常规临床使用的髋臼杯外径覆盖44mm至66mm的区间，对应不同体型患者的髋臼解剖尺寸，杯壁厚度控制在3mm至5mm之间，在保证结构强度的前提下预留足够的衬垫厚度与股骨头假体的容纳空间；杯体上的固定孔采用沉孔设计，螺钉植入后钉头完全没入杯壁内表面，不会干涉衬垫的安装贴合，固定孔的轴线与髋臼杯外球面的法线方向保持一致，避免螺钉植入时穿透髋臼骨皮质损伤盆腔内的血管神经。股骨侧的矩形截面stem，其近端的矩形截面长宽比控制在1.2:1左右，截面边缘做圆弧过渡避免应力集中，远端采用逐渐缩窄的锥形设计，方便术中植入髓腔时的压配操作，stem的颈部锥度采用国际通用的12/14锥度标准，能够适配不同直径的陶瓷或者金属股骨头假体，保证配件的通用性。

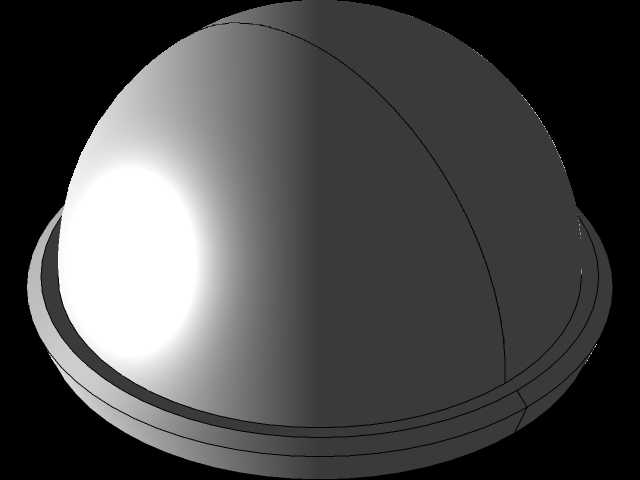

　　从结构配合的角度，髋臼衬垫的外轮廓与髋臼杯内球面完全贴合，外表面设置的凸起卡扣与髋臼杯内侧的矩形卡槽一一对应，安装时通过敲击即可实现卡扣锁合，锁合后衬垫与髋臼杯之间的间隙控制在0.02mm以内，避免关节活动时衬垫与杯体之间产生微动磨损；衬垫的内球面曲率与匹配的股骨头假体曲率保持一致，摩擦面的粗糙度要求达到Ra0.05以下，减少摩擦系数，降低长期使用的磨损率。设计时还需要考虑骨整合的需求，髋臼杯的外表面与股骨柄的近端表面通常会做多孔涂层处理，多孔层的孔隙率控制在60%左右，孔径在100μm至500μm之间，利于骨组织长入实现远期的生物固定，而与衬垫、股骨头配合的摩擦面则需要做高光洁度处理，避免磨损颗粒的产生。

　　在力学性能校核层面，矩形截面的股骨柄需要满足1000万次疲劳加载测试不出现断裂，加载方向模拟人体单腿站立时的力学角度，即与柄轴线呈15°左右的夹角，施加2300N的循环载荷；髋臼杯的卡扣结构需要承受1000N的拔出力不出现脱开，模拟术中复位以及术后关节脱位时的受力情况，保证衬垫不会从杯体中脱出。各部件的边缘都做了圆角钝化处理，避免植入过程中锐边切割骨组织或者软组织，同时减少应力集中导致的假体断裂风险。整套结构的设计完全匹配全髋关节置换手术的操作流程，术中先处理髋臼侧，磨锉髋臼后植入髋臼杯，根据骨质情况选择是否通过固定孔追加螺钉固定，再卡入髋臼衬垫；随后处理股骨髓腔，扩髓后打入矩形截面的股骨柄，安装股骨头假体后复位关节，检查关节活动度与稳定性即可完成操作，矩形截面的设计能够减少术中髓腔锉的旋转调整难度，提升手术操作的便捷性。
