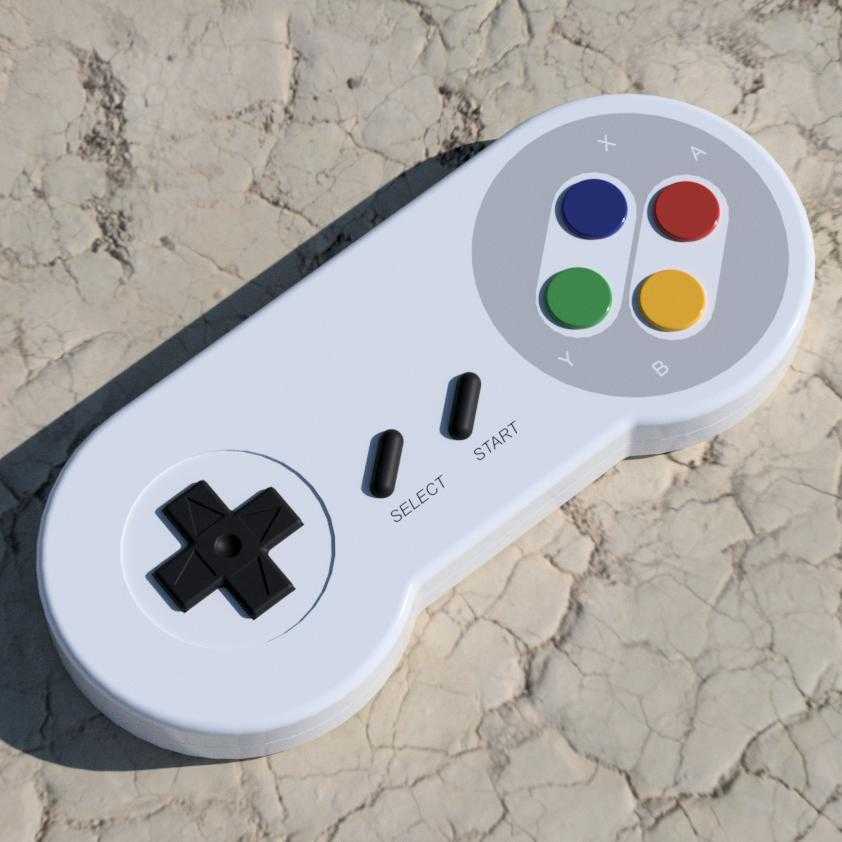

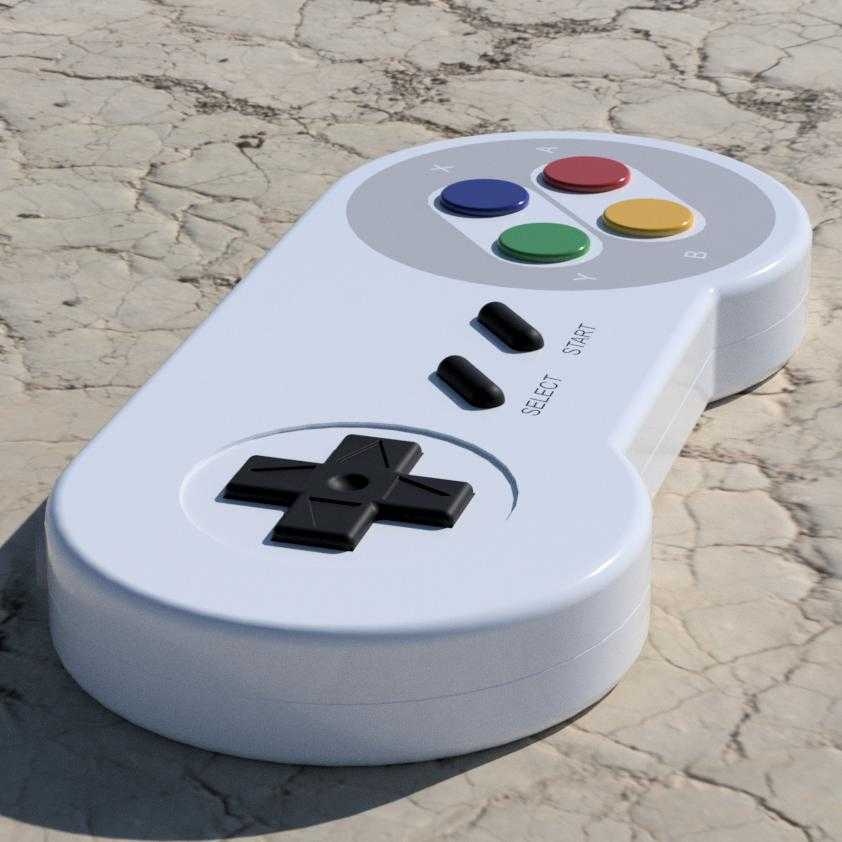

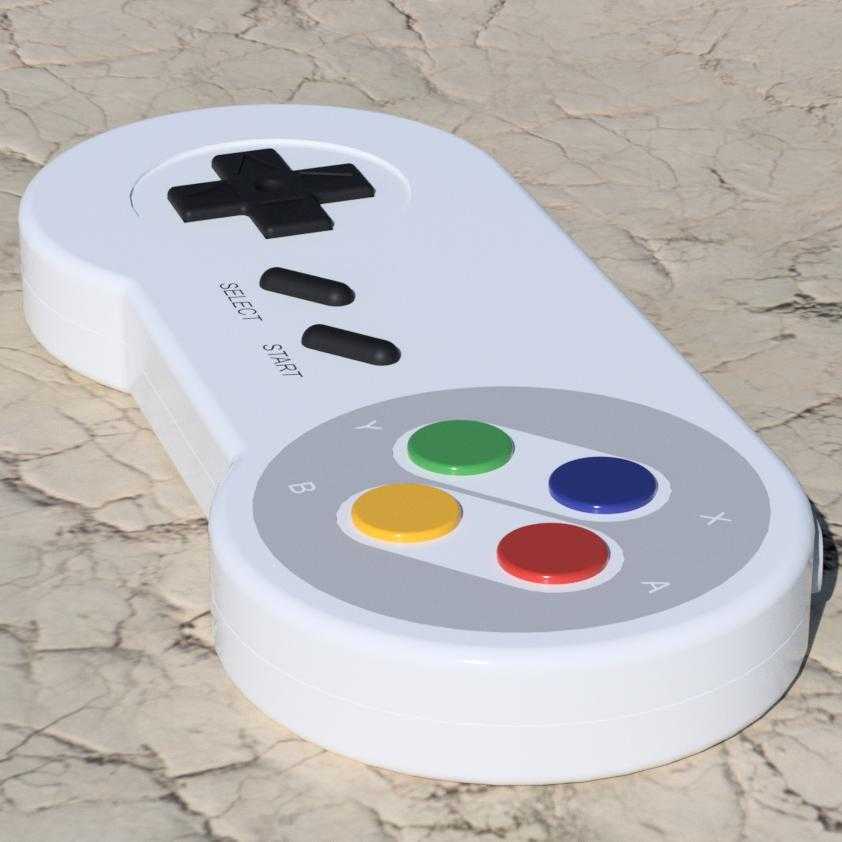

复古SNES游戏手柄外观结构设计

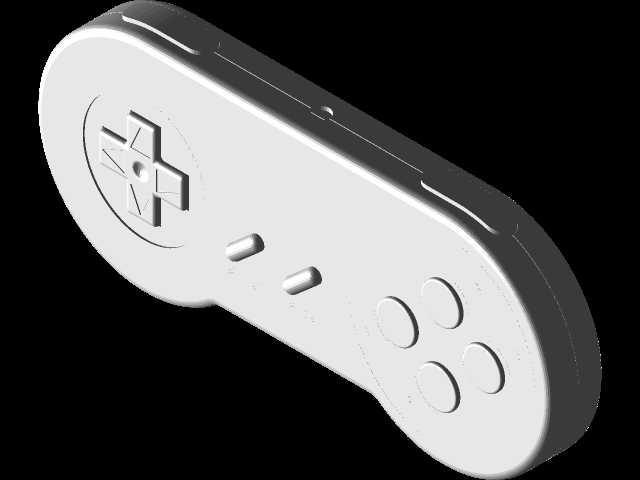

　　该款手持交互控制器的结构设计完全贴合复古家用游戏主机的操作逻辑，整体采用符合人体工学的弧形收边壳体，单手握持时掌心可完全贴合壳体下沿的曲面过渡区域，长时间操作不会产生硌手的压痕，壳体边缘做了R2.5的圆角处理，避免注塑成型后产生锋利飞边，同时提升手持握持的贴合度。左侧十字方向键采用下沉式安装结构，按键边缘与壳体表面预留0.8mm的活动间隙，十字键的四个触发方向分别对应独立的硅胶触点，按压行程控制在1.2mm，触发压力设定为60g，既保证方向输入的精准度，又不会因为按压过硬导致长时间操作手指酸痛。十字键中心设置有定位凸点，装配时可直接对准PCB板上的定位柱，无需额外调整安装位置，提升装配效率。

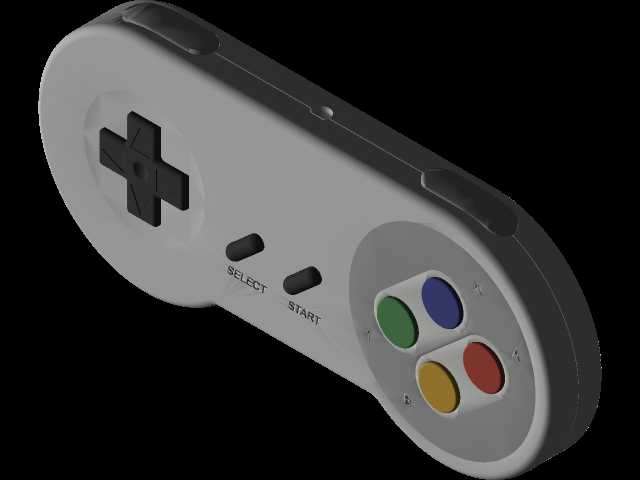

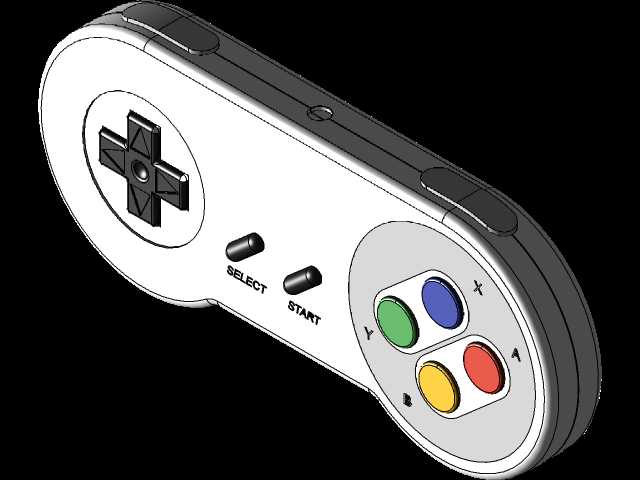

　　功能按键区域集中布置在壳体右侧，四个动作按键采用田字形对称布局，按键表面做了内凹的弧面处理，指腹按压时可完全贴合按键表面，不同按键采用差异化配色区分，避免盲操作时出现按错的情况，每个按键的按压行程与方向键保持一致，触发压力统一设定，保证不同按键的操作手感一致性。SELECT与START两个功能按键采用长条形椭圆柱结构，布置在方向键与动作按键之间的中轴区域，按键高度略低于动作按键1mm，避免日常握持时误触，两个按键的间距设定为12mm，刚好满足单指切换按压的操作距离，不会因为间距过窄导致同时触发。

　　壳体内部的筋位布局完全匹配PCB板的安装孔位，沿壳体内壁均匀布置3mm宽的支撑筋，既可以提升壳体的结构强度，避免摔落时出现壳体开裂，又可以对PCB板形成多点支撑，防止按压按键时PCB板出现形变导致触点接触不良。电池仓与主板区域做了分隔筋设计，避免电池漏液时腐蚀主板电路，壳体上下盖采用卡扣加螺丝的双重固定方式，卡扣沿壳体边缘均匀布置，螺丝孔隐藏在按键脚垫下方，保证外观面的完整性，不会出现外露的螺丝孔破坏整体复古简洁的视觉效果。

　　从实际应用场景来看，该类控制器除了适配复古游戏主机的原生使用场景外，也可通过内置蓝牙模块适配现代PC、移动端游戏模拟器，结构设计时预留了内置锂电池的安装空间，电池仓尺寸可容纳常规600mAh容量的软包锂电池，充电接口布置在壳体顶部的居中位置，接口边缘做了加厚处理，频繁插拔充电线也不会出现接口周围壳体开裂的问题。整体外形长度控制在140mm，宽度65mm，壳体最厚处为22mm，可轻松放入常规裤袋中携带，安装边界上所有外凸按键的高度均不超过3mm，放置在桌面时不会出现按键被压下持续触发的情况。

　　设计过程中针对按键的触发逻辑做了多轮验证，十字键的触发角度设定为15度，斜向触发时可同时触发两个相邻方向的触点，满足格斗类游戏的搓招操作需求，四个动作按键的触发间距控制在8mm，快速连按的时候不会出现手指卡滞的情况。壳体表面采用细晒纹处理，避免手持出汗后出现打滑的问题，材质选用ABS+PC混合原料，既保证壳体的刚性，又具备足够的韧性，跌落测试中从1.2米高度自由落体到水泥地面不会出现壳体碎裂、按键脱落的问题。所有按键的装配公差控制在±0.1mm，按键与壳体的间隙均匀，不会出现卡键、按键歪斜的装配问题，内部走线全部沿筋位预留的走线槽布置，装配时可直接将线材卡入走线槽，避免线材被上下盖挤压导致线路断裂。
