DN800规格压力容器快开人孔结构

　　该结构为公称通径DN800的压力容器快开式人孔，主要应用于承压储罐、反应容器、真空罐体等设备的侧壁或封头位置，作为设备安装、检修、清理时人员进出设备内部的通道，相比常规螺栓紧固人孔，快开结构可大幅缩短开闭操作时间，降低运维人员的作业强度，在需要频繁开启人孔进行内部作业的工况下优势尤为明显。

　　从实际使用场景来看，这类人孔通常适配设计压力不高于1.6MPa的常压或低压承压设备，在化工物料储罐、食品发酵罐、水处理罐体、小型压力容器上应用广泛，安装位置通常设置在罐体侧壁距操作平台1.2-1.5m高度处，确保操作人员无需过度攀爬或俯身即可完成开闭操作，同时要避开罐体内部的搅拌装置、换热盘管、内件支撑等结构，保证人员进出通道无遮挡。

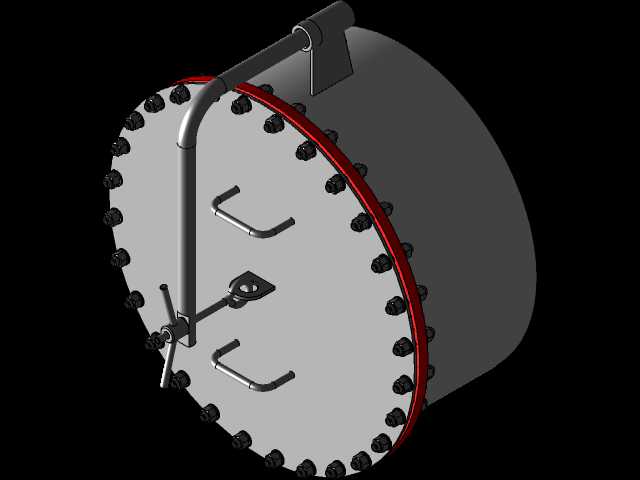

　　结构设计上，该人孔采用法兰周圈均布螺栓的主密封结构，法兰密封面设置整圈红色密封垫片，通过螺栓预紧力压缩垫片实现承压密封，可满足介质为水、蒸汽、弱腐蚀性物料的密封要求，垫片材质可根据实际接触介质更换为橡胶、石棉橡胶、聚四氟乙烯等不同材质，适配不同温度、腐蚀工况的使用需求。人孔盖内侧设置两组U型扶手，人员进出设备时可抓握扶手保持身体平衡，避免磕碰孔口边缘；盖体外侧设置带手轮的快开锁紧操作机构，配合弯臂式铰链结构实现人孔盖的旋转开启，铰链的旋转轴经过受力校核，可承受人孔盖的整体重量，开启过程中盖体不会出现下坠、卡滞问题，操作手轮采用杠杆式结构，操作人员无需额外工具即可完成锁紧与松开操作，相比逐个松紧周圈螺栓的常规人孔，操作效率可提升80%以上。

　　安装边界方面，该人孔的法兰外径根据DN800通径对应的承压标准设计，周圈螺栓孔的孔距、孔径均符合对应压力等级的法兰标准，安装时需要在罐体开孔位置焊接配对法兰，焊接时需保证法兰端面与罐体壁面的垂直度偏差不超过1mm，避免密封面错位导致的泄漏问题；人孔开启方向需要结合现场操作空间确定，保证盖体开启后不会与周边管道、平台结构发生干涉，盖体完全开启后的旋转半径需控制在安装位置周边0.8m范围内，预留足够的操作空间。弯臂铰链的安装位置需根据人孔的开启方向确定，铰链支座焊接在罐体壁面时需保证转轴的同轴度，避免盖体开关过程中出现别劲问题。

　　从结构细节来看，人孔盖内侧的扶手采用圆钢弯制而成，焊接位置经过强度校核，可承受100kg以上的垂直拉力，满足人员进出时的承重要求；操作机构的锁紧楔块经过表面硬化处理，长期反复开闭不会出现磨损变形，保证锁紧力的稳定性；密封垫片采用嵌入式安装结构，定位在法兰面的密封槽内，开关过程中垫片不会移位脱落，减少日常维护的工作量。在实际选型应用中，需要根据罐体的设计压力、工作温度、接触介质特性确认人孔的材质、密封件材质、螺栓等级，若用于易燃易爆介质工况，还需要在操作机构上设置静电导出装置，避免操作过程中产生静电火花引发安全风险。
