CA6140机床用多片式钢板弹簧结构设计

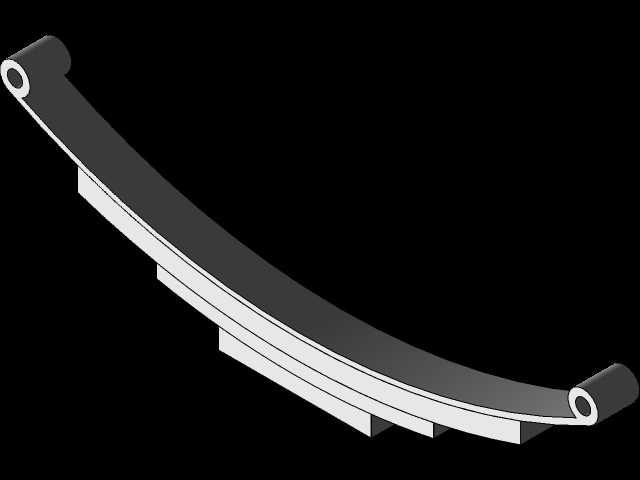

　　在CA6140普通车床的进给系统与辅助支撑结构中，这类叠片式板簧承担着局部缓冲、行程限位以及持续预紧的核心作用，不同于商用车悬架上承载整车载荷的变截面钢板弹簧，机床场景下的板簧对刚度一致性、抗疲劳衰减性能的要求更为严苛，毕竟机床连续运转过程中，板簧需要在固定行程内反复完成形变-复位循环，一旦出现应力松弛或者片间错位，很容易导致进给定位精度超差，甚至引发传动部件的异常磨损。从结构设计逻辑来看，这款板簧采用等厚度多片叠合的结构形式，最上方的主片两端做了卷耳成型处理，卷耳的内径尺寸匹配对应安装销轴的公差带，安装时卷耳内部需要配套自润滑衬套，避免长期往复摆动造成的卷耳内孔磨损失圆。各叠片的长度从主片往下依次递减，形成近似等应力梁的受力形态，

　　这种设计的优势在于可以在有限的安装空间内，最大化利用材料的弹性性能，避免单片弹簧在最大形变位置出现应力集中导致的断裂问题。片与片之间在装配时会预留极薄的润滑脂填充间隙，既可以减少往复形变过程中的片间摩擦异响，也能避免长期接触出现的锈蚀粘连，保证各片可以独立发生弹性形变，共同承担载荷。从安装边界来看，板簧的整体弧高需要匹配安装位的初始预压量，预压量过大会导致板簧初始应力过高，大幅缩短疲劳寿命，预压量过小则会出现工作过程中板簧与安装座脱开，无法提供稳定的预紧力。两端卷耳的中心距是安装时的核心定位尺寸，需要严格控制公差范围，避免装配时出现强行拉扯导致的主片初始内应力超标。板簧的宽度方向需要与安装座的限位槽保持小间隙配合，

　　防止工作过程中板簧出现横向窜动，影响弹力输出的方向稳定性。在实际应用场景中，这类板簧除了用在CA6140车床的操作机构复位、导轨防护板的压紧支撑之外，经过刚度参数调整后，也可以适配其他中小型机床的弹性复位、缓冲减震工位，比如铣床的进给手柄复位结构、磨床的工件夹紧辅助预紧结构，都能看到同结构叠片板簧的应用。设计过程中需要重点校核最大工作载荷下的板簧形变量，确保形变量在材料的弹性极限范围内，同时要验算各片接触位置的接触应力，避免长期循环载荷下出现片间压痕导致的应力集中。板簧的自由弧高需要根据实际安装后的工作行程做匹配计算，保证在最小工作位置时板簧仍能保持足够的弹力输出，在最大形变位置时不会出现片间反向弯折的情况。另外，

　　板簧的表面处理需要兼顾防锈与摩擦系数控制，通常采用表面喷丸处理提升表层压应力，增强抗疲劳性能，之后做氧化或者涂覆防锈涂层，避免车间切削液、润滑油的长期腐蚀导致材料性能下降。在三维建模过程中，需要准确还原每一片簧片的曲率半径、长度、厚度以及端部倒角结构，卷耳位置的成型圆角需要与实际加工工艺匹配，避免出现建模时的锐角结构导致后续有限元分析出现应力奇异，影响仿真结果的准确性。各簧片的装配位置需要按照实际装配关系做同轴度、平行度约束，模拟真实装配状态下的片间接触关系，这样后续做运动仿真或者刚度校核时，得到的结果才能与实际物理样机的测试数据保持一致，减少后续实物试制时的参数调整次数。
