复合材料板簧结构性能有限元分析模型

　　在商用车、重载越野车辆的悬架系统开发流程中，板簧作为核心承载弹性元件，其性能直接决定整车行驶平顺性、承载可靠性与部件服役寿命，传统金属板簧存在重量大、疲劳极限固定、应力分布优化空间有限的痛点，复合材料板簧凭借比强度高、可设计性强、疲劳寿命长的优势，逐步成为悬架轻量化升级的核心方向，而有限元分析是这类部件开发过程中验证设计合理性、规避失效风险的核心手段。这个分析模型围绕复合材料板簧的实际服役工况搭建，覆盖了车辆行驶过程中板簧承受的垂向冲击载荷、交变弯曲载荷、温度场耦合作用等多类边界条件，能够精准复现板簧在不同载荷输入下的变形趋势、内部应力传递路径、层间剪切应力分布状态，为结构优化提供量化的数据支撑。从实际应用场景来看，

　　这类板簧多用于总质量12-25吨级的公路货运车辆、非道路工程作业车辆的前/后悬架系统，替代传统多片钢制板簧后可实现30%-50%的减重效果，同时降低悬架系统的动载荷传递系数，提升车架与车载设备的使用寿命。模型搭建过程中，首先基于板簧的实际安装边界设定约束条件：板簧两端卷耳位置对应安装销轴的转动自由度约束，中部U型螺栓固定区域设定为与车桥刚性连接的固定约束，完全匹配实车装配时的自由度限制，避免因边界条件偏差导致分析结果失真。载荷施加层面，模型覆盖了三类核心工况：一是额定满载下的静载荷工况，模拟车辆静止满载时板簧的静变形与静应力分布；二是冲击载荷工况，对应车辆过减速带、坑洼路面时的垂向冲击输入，载荷系数取2.5倍额定载荷，

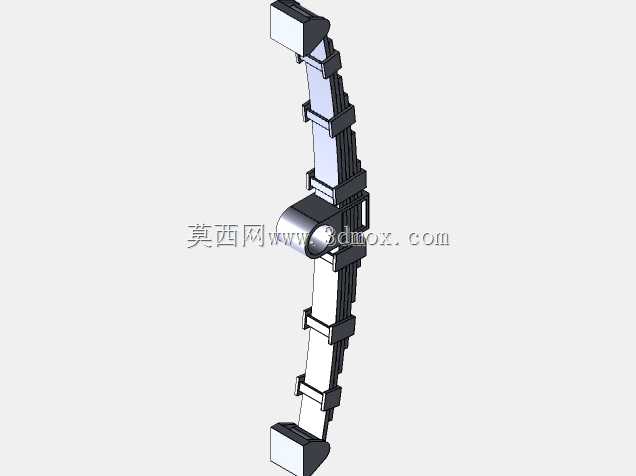

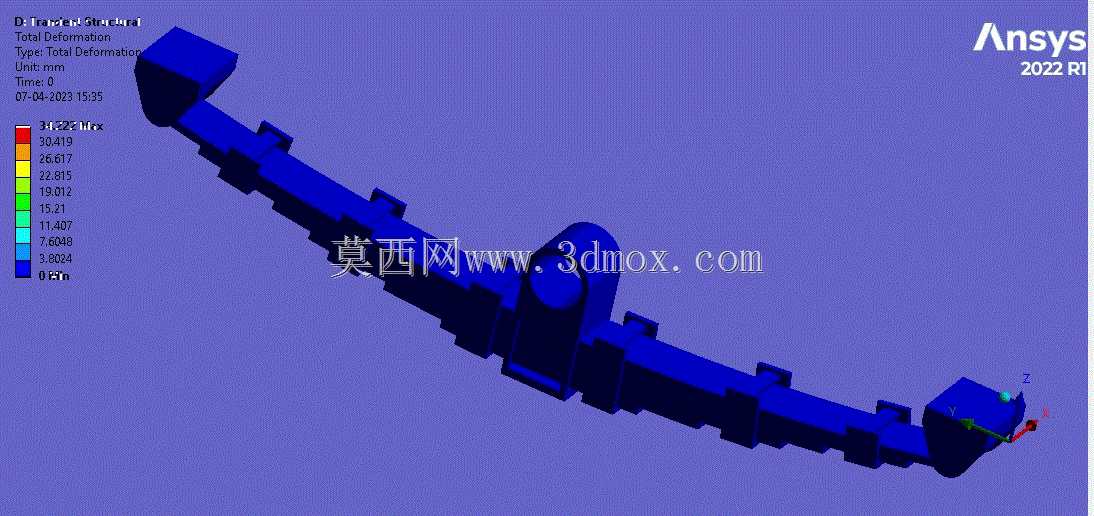

　　验证极限载荷下的结构强度储备；三是交变载荷工况，模拟车辆在不同等级路面行驶时的循环载荷输入，用于评估疲劳寿命薄弱区域。材料属性赋值阶段，针对复合材料的各向异性特征，分别定义了纤维方向、垂直纤维方向的弹性模量、泊松比、剪切模量，以及层间结合强度参数，区别于金属材料各向同性的赋值逻辑，确保应力计算结果能够反映复合材料层合结构的真实受力状态。从分析结果的呈现维度，模型可输出总变形云图、等效应力云图、层间剪切应力云图、不同铺层方向的应力分量数据，其中总变形量可直接对应板簧的刚度特性，验证设计刚度是否匹配悬架偏频要求；等效应力分布可识别出应力集中区域，比如板簧中部固定端、两端卷耳过渡区域，这些位置是实车使用过程中最容易出现开裂、分层失效的部位，设计阶段可通过调整铺层角度、增加局部铺层厚度、优化过渡圆角的方式降低应力峰值；层间剪切应力数据则用于验证铺层设计的合理性，避免层间剪切应力超过材料结合强度导致分层失效。外形与安装边界层面，模型中的板簧总长度适配常规商用车悬架的安装距，伸直状态总长度1450mm，弧高设定为95mm，对应额定载荷下的静挠度为32mm，两端卷耳内径匹配直径30mm的安装销轴，中部安装区域宽度75mm，适配常规商用车车桥的U型螺栓安装间距，可直接对接现有悬架系统的安装接口，无需对车架、车桥部分做额外的结构修改，降低部件替换的适配成本。在设计优化逻辑上，通过有限元迭代分析可调整不同位置的铺层数量与角度，

　　比如在板簧中部受弯最大的区域增加0度方向铺层占比提升弯曲强度，在两端过渡区域增加±45度铺层占比提升抗剪切能力，在保证强度、刚度满足要求的前提下尽可能减少材料用量，实现轻量化与性能的平衡。不同于传统金属板簧的等截面设计，复合材料板簧可通过铺层设计实现变刚度特性，在小载荷下刚度较低提升行驶平顺性，大载荷下刚度升高提升承载能力，这类变刚度特性的验证也完全依赖有限元分析的迭代计算，通过调整不同区域的铺层厚度分布，可精准匹配整车对悬架刚度特性的需求。此外，模型还纳入了温度对材料性能的影响，针对车辆不同使用环境下的温度范围，修正不同温度下的复合材料性能参数，验证-40℃到80℃使用温度区间内板簧的性能变化，确保极端环境下的结构可靠性，避免低温下材料脆化、高温下材料性能下降导致的失效风险。对于结构设计从业者而言，这类分析模型可直接复用其边界条件设定逻辑、材料赋值方法、结果评估标准，缩短同类部件的开发周期，减少物理样机的试制次数，降低开发成本；对于设备选型人员而言，可通过模型输出的刚度、强度、变形数据，判断该类板簧是否适配目标车型的悬架参数要求，评估替换传统钢板弹簧后的性能提升空间。
