CA6140车床用球窝铰接接头结构

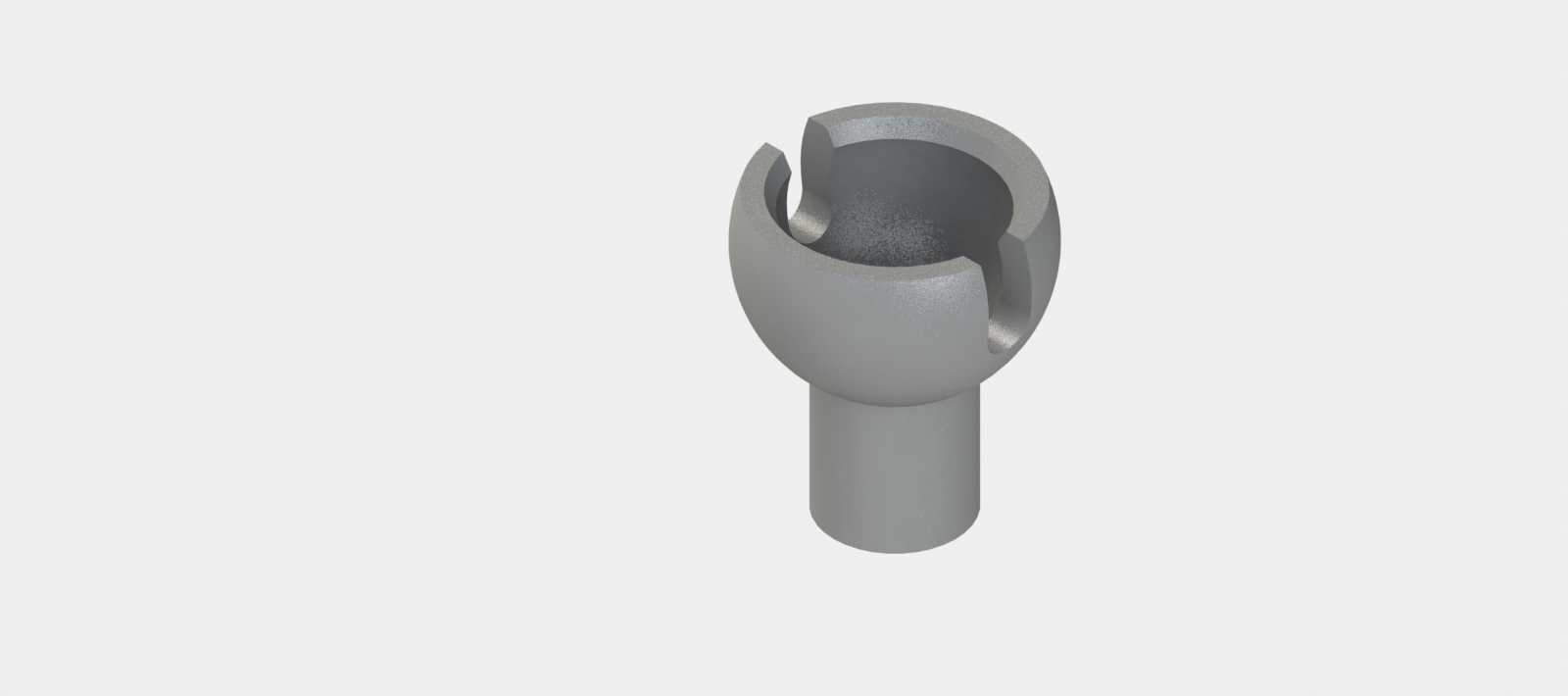

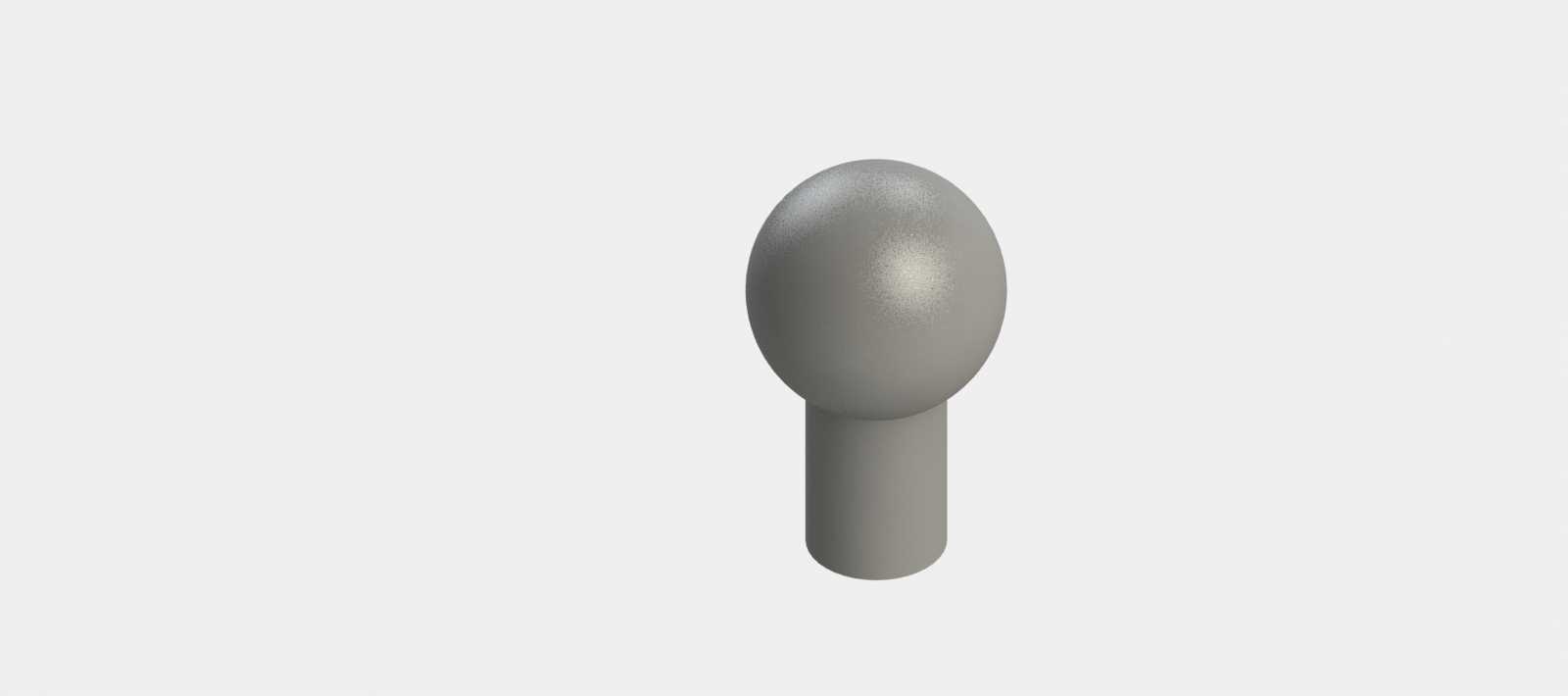

　　在普通卧式车床的进给传动、操作连杆机构中，这类球窝接头是实现小角度万向传动的核心铰接构件，主要承担非同轴杆件之间的动力传递与动作联动，常见于CA6140这类通用车床的操作杆连接、进给微调机构的铰接点位，用来补偿装配过程中产生的轴线偏差，避免杆件刚性连接出现的卡滞、别劲问题，保证操作手感顺畅，传动动作无死点。从结构设计逻辑来看，该接头采用分体压装式结构，球头端与杆身一体化加工，配套的球窝座采用开口开槽设计，装配时无需额外紧固件，依靠球窝自身的弹性变形量将球头压入座内，设计阶段特意预留了0.2mm的装配间隙，这个间隙值是经过反复验证的：间隙过小会导致球头转动阻力过大，低温环境下甚至会出现抱死无法转动的问题；

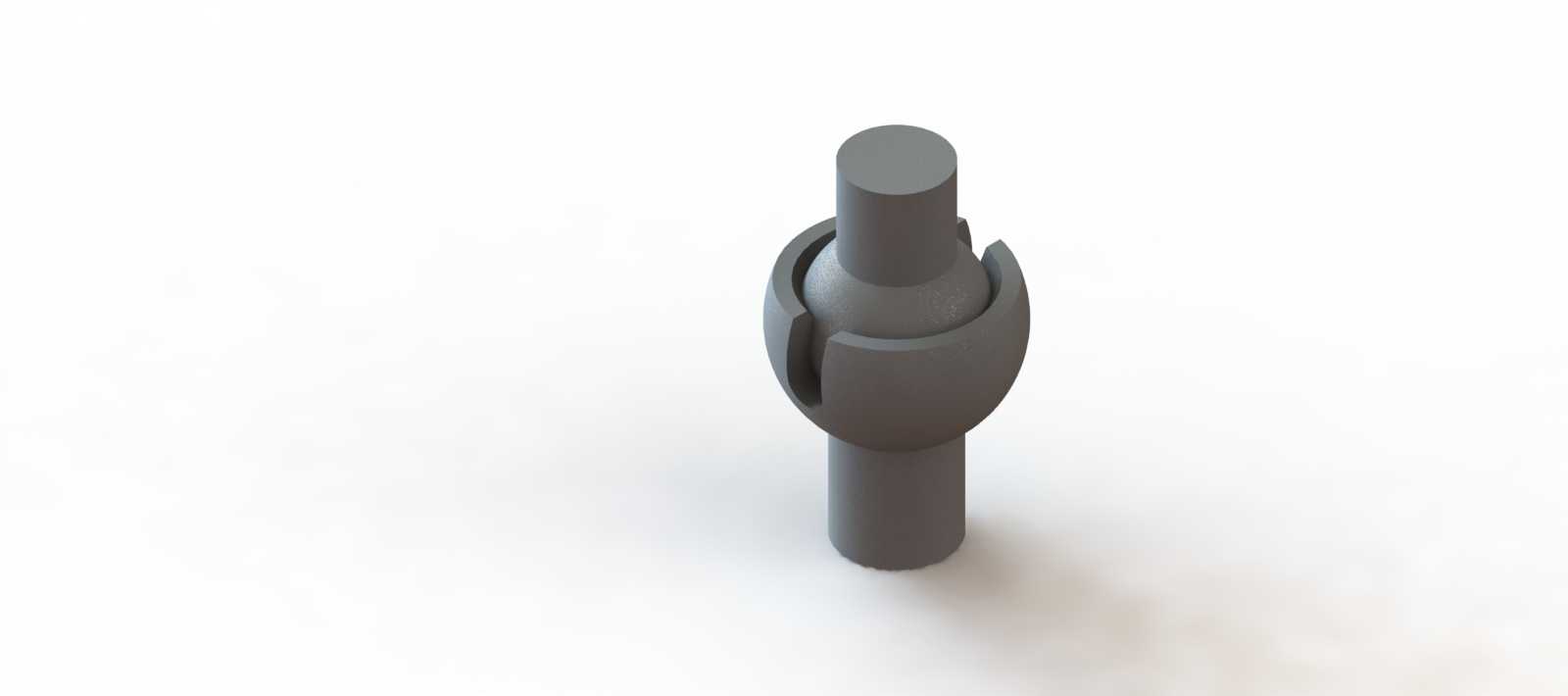

　　间隙过大则会导致铰接点位存在旷量，传动过程中出现空程，影响车床操作的精度反馈，尤其是在进给微调的场景下，旷量会直接导致进刀量控制失准，影响零件加工的尺寸精度。从外形与安装边界来看，整个接头两端为等直径圆柱杆身，中间铰接部位的球头直径大于杆身直径，球窝座的最大外径略大于球头直径，开口槽的宽度经过精准计算，既保证压装时球窝可以顺利撑开让球头进入，又能在压装完成后提供足够的抱紧力，防止设备运行过程中球头从窝座内脱出。两端的圆柱杆身可以根据安装需求加工成不同的连接形式，比如与其他杆件焊接、穿销连接或者螺纹连接，适配车床内部不同位置的安装空间，整个铰接部位的转动角度可以满足±15°范围内的万向偏摆，完全覆盖车床操作机构、

　　进给连杆的动作角度需求，不需要额外增加万向节结构，大幅简化了连杆机构的整体设计，降低了装配与维护的成本。实际应用中，这类接头除了车床之外，在各类通用机械设备的连杆操纵机构、小型工装夹具的联动结构、自动化设备的轻载传动点位都有广泛应用，相比传统的销轴式铰接结构，球窝接头可以同时补偿径向与角度方向的安装误差，对零件加工的位置度公差要求更低，能够有效降低整个连杆组件的加工成本，同时在运行过程中可以吸收小幅度的振动冲击，减少铰接点位的磨损，延长整套机构的使用寿命。设计这类结构的时候，需要重点关注球头与球窝的接触面粗糙度，接触面需要达到Ra1.6以下的光洁度，才能保证转动顺畅无卡顿，同时减少长期转动带来的磨损；球窝的开槽深度需要严格控制，

　　开槽过深会导致球窝刚性不足，抱紧力不够容易松脱，开槽过浅则压装难度大，甚至会导致球窝在压装过程中出现开裂。另外预留的0.2mm间隙是针对金属件3D打印或者小批量机加工的场景设计的，如果采用注塑工艺生产，还需要根据材料的收缩率适当调整间隙值，避免材料冷却收缩后间隙消失导致转动卡滞。在车床的实际运维过程中，这类球窝接头属于易损件吗？其实不然，因为其接触面为球面配合，单位面积的接触压力较小，只要定期在铰接点位加注少量润滑脂，就可以保证长期无故障运行，只有当设备长期缺乏润滑，进入金属切屑等杂质的时候，才会出现球面磨损、旷量变大的问题，此时只需要直接更换接头即可，不需要对整个连杆机构进行拆解维修，大幅降低了设备的运维难度。从安装空间来看，整个接头的径向最大尺寸不超过球窝的外径，轴向尺寸可以根据两端连接杆的长度灵活调整，不需要预留销轴安装的横向空间，在车床内部狭窄的箱体空间内布置更加灵活，不会和周边的齿轮、轴类零件产生运动干涉，这也是这类球窝接头在传统机床结构中被长期广泛应用的核心原因。很多年轻工程师在设计小型铰接结构的时候，第一反应会选用标准万向节或者鱼眼接头，但实际上在轻载、小角度转动的场景下，这种一体式压装的球窝接头结构更简单，成本更低，安装维护更方便，完全能够满足使用需求，不需要过度选用更高规格的标准件造成成本浪费。
