CA6140车床配套带座支撑滚筒结构

　　该支撑滚筒组件主要适配CA6140普通车床的辅助输送、工件托举场景，在车床进行长轴类零件车削加工时，可布置在床身侧方的送料架位置，托举伸出主轴卡盘的棒料尾端，抵消棒料高速旋转时的离心甩动，避免长工件因悬伸过长出现振纹、弯曲变形，保障加工尺寸精度与表面粗糙度达标。除车床配套场景外，同结构的滚筒组件也可移植到轻型皮带输送机、物料分拣线作为端部改向滚筒，或是小型工装夹具的滚动支撑位，适配多类需要低摩擦滚动支撑的机械工位。

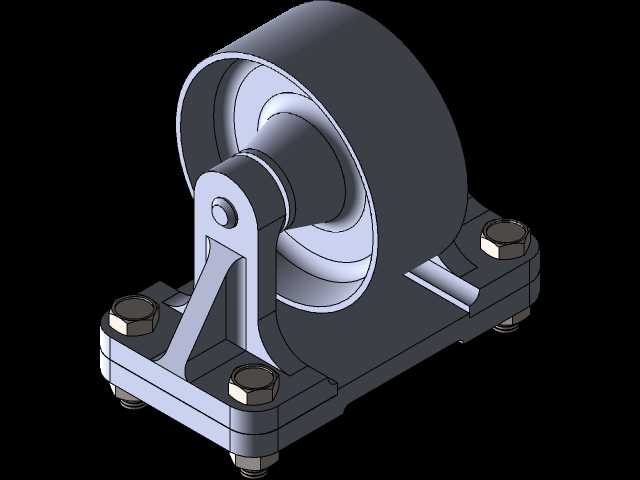

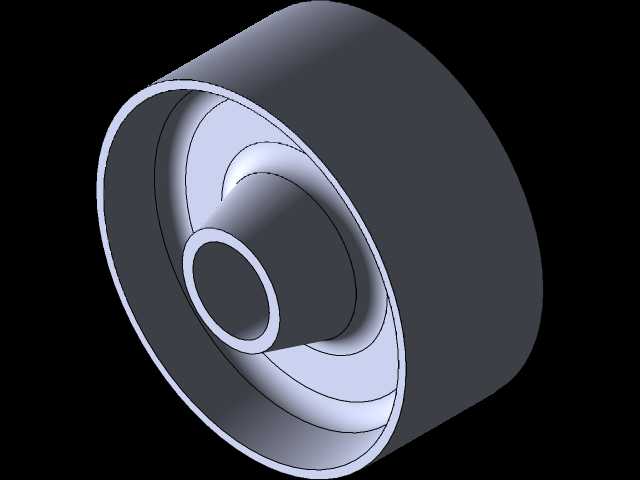

　　从功能特性来看，该组件采用一体式铸钢支撑支架搭配实心滚筒主体，滚筒与支架之间通过销轴铰接，滚筒可绕销轴自由转动，转动副内部预留了润滑脂加注通道，长期运行时可定期注入锂基脂降低转动阻力，减少销轴与滚筒内孔的磨损量。支架底部为矩形安装底板，底板上开设四个对称分布的螺栓通孔，可通过内六角圆柱头螺栓直接固定在设备安装基面，安装后整体结构刚性充足，不会因滚筒承受径向载荷出现支架变形、销轴窜动的问题。滚筒外圆做了精车处理，圆柱度控制在0.02mm以内，转动时径向跳动量小，托举工件或接触皮带时不会出现周期性顿挫，保障运行平稳性。

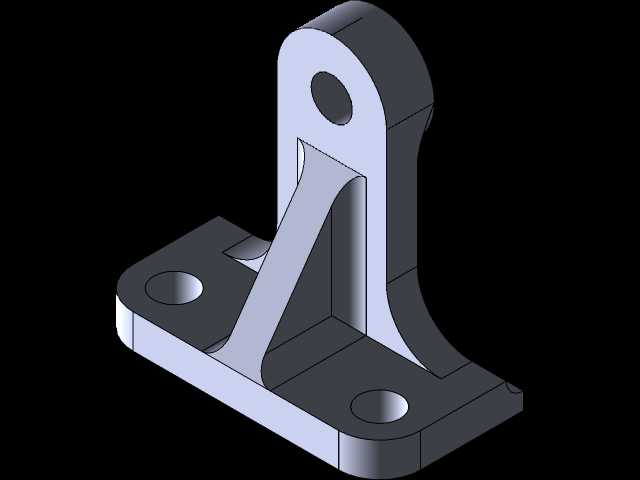

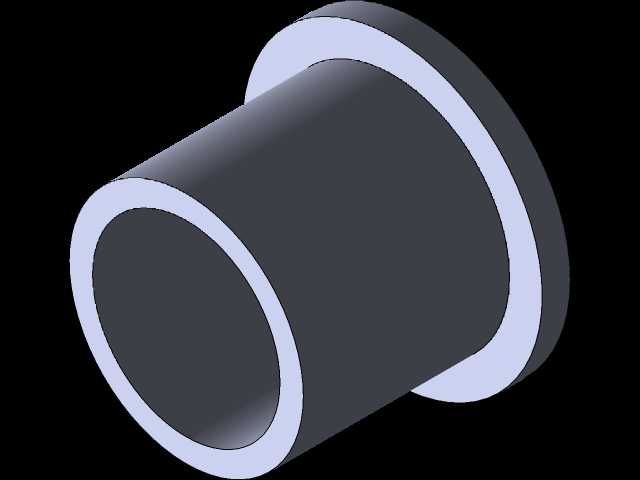

　　设计过程中优先考虑了安装维护的便捷性，滚筒与支架的铰接销轴采用间隙配合，销轴端部设置轴用挡圈限位，需要更换磨损的滚筒时，只需拆下挡圈即可敲出销轴完成滚筒替换，无需整体拆卸支架，大幅降低设备维护的停机时间。支架的立板与底板之间设置了三角形加强筋，筋板厚度与立板保持一致，可有效分散滚筒承受的径向载荷，避免支架根部出现应力集中断裂的问题。滚筒的宽度尺寸经过匹配计算，既能够覆盖CA6140车床常用棒料的直径范围，也不会因宽度过大增加不必要的结构重量，整体结构紧凑，占用安装空间小。

　　安装边界方面，组件底部安装孔的孔距按照CA6140车床送料架的通用安装尺寸设计，四个安装孔分别位于底板四角，孔位公差控制在±0.1mm，可直接与现有送料架的安装螺孔对位，无需现场二次打孔。组件整体安装完成后，滚筒的中心高与车床主轴中心高保持一致，托举长棒料时可保证棒料轴线与主轴轴线重合，避免棒料倾斜导致的卡盘夹持偏心问题。滚筒的转动阻力经过实测，在额定径向载荷下转动灵活无卡滞，不会额外增加主轴的转动负载。滚筒两端做了倒角处理，避免工件送进时被锐边刮伤，同时也能防止皮带运行时出现边缘磨损。

　　在实际选型应用时，该组件可根据承载需求调整滚筒的材质，常规工况下采用45号钢调质处理即可满足使用要求，若用于输送腐蚀性物料的场景，也可更换为不锈钢材质滚筒，或是在外圆包覆聚氨酯层增加摩擦力、减少工件表面磕碰损伤。支架的表面处理采用喷塑工艺，防锈能力强，可适配车间多油、多切削液的工作环境，长期使用不会出现锈蚀卡滞的问题。
