机床用快换式夹持刀架结构设计

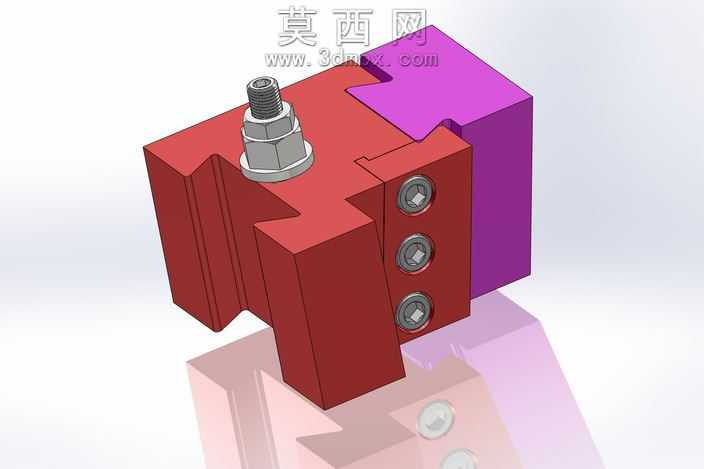

本刀架三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械加工工艺规范与机床附件设计标准，对各组成部件进行独立参数化绘制后完成总装配约束，确保各部件间配合关系符合实际装配公差要求。模型主体结构分为刀架基座、刀具夹持块、锁紧组件、定位连接块四个核心部分，基座部分采用高强度铸铁材质的渲染设定，表面做哑光氧化质感处理，还原实际机床部件的金属磨砂质感，夹持块与定位块分别采用不同色系的材质区分，清晰展示各部件的装配层级与功能分区。结构设计上，基座设置多组定位卡槽，可实现不同规格刀具的快速换装适配，侧面布置三组内六角锁紧螺栓，通过螺栓预紧力实现夹持块与基座的刚性连接，保证刀具装夹后的同轴度与夹持稳定性，顶部设置的带锁紧螺母的连接螺柱，可实现刀架与机床刀塔的快速定位安装，紫色定位块采用燕尾槽结构与基座配合，可实现夹持位置的微调，适配不同长度刀具的装夹需求。建模过程中对所有螺纹特征、螺栓沉孔、卡槽配合面均做了细节还原，未对工艺特征进行简化，渲染阶段采用工作室环境光，添加柔和的地面投影效果，清晰展示刀架的立体结构与各部件的装配关系，整体设计兼顾装夹刚性与换刀效率，可用于机床附件结构教学、刀架改进设计参考以及虚拟装配仿真使用，各部件可单独导出进行工程图生成与工艺分析，模型的装配约束完全符合实际机械装配逻辑，不存在干涉问题，可直接用于运动仿真验证刀架的锁紧与换装动作流程。
