微米级78触点FBGA封装芯片裸片结构

　　在高密度半导体封装设计环节，78触点FBGA结构的三维建模是封装基板设计、贴片工艺验证、测试治具开发的核心参考依据，这类细间距触点封装目前广泛应用于工业控制FPGA模块、嵌入式存储单元、高速信号处理板卡的核心器件搭载场景，区别于传统QFP、DIP类封装，FBGA的触点阵列排布在器件底部，能在更小的投影面积下实现更多信号引脚引出，同时缩短信号传输路径，降低高频工作下的引线寄生参数影响。

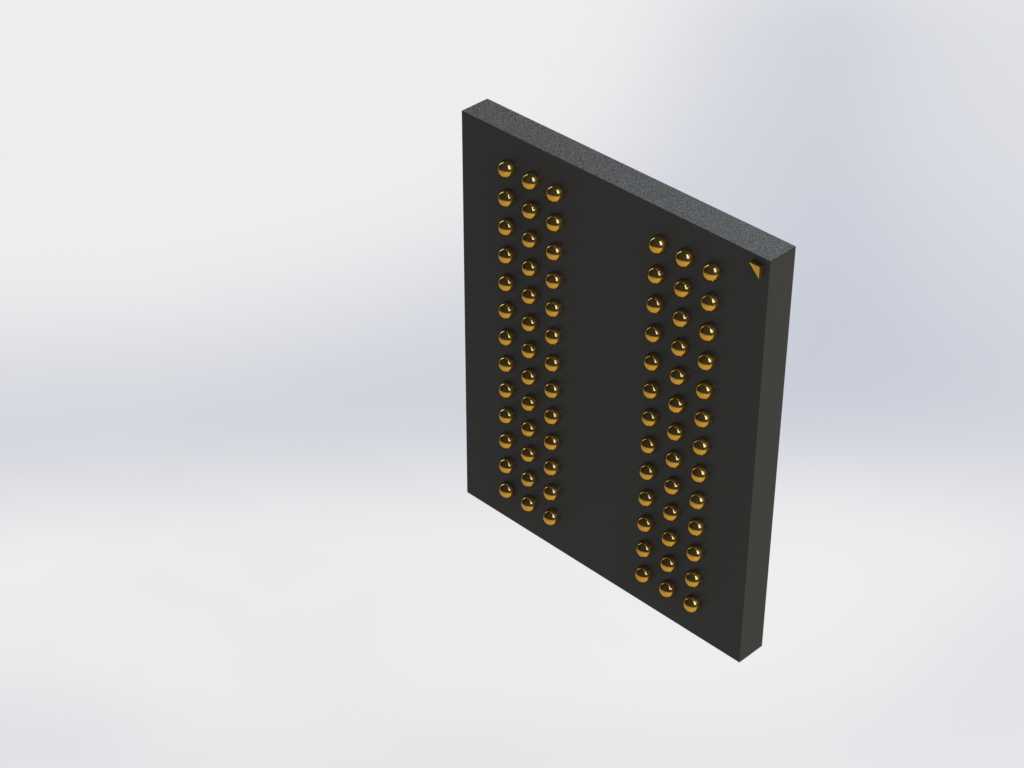

　　做这个结构建模的时候，首先要明确触点的排布逻辑，78个球形触点按照两列对称阵列分布，每列触点的中心间距严格遵循微米级封装的通用节距要求，建模时不能简单做均匀阵列复制，要注意边缘触点与封装本体侧边的安全距离，避免后续SMT贴片过程中焊球与基板阻焊层对位偏移引发的桥接短路问题。封装本体采用矩形薄型结构，边角做微小倒角处理，一方面匹配实际塑封工艺的脱模斜度要求，另一方面避免生产转运过程中边角崩裂损伤内部晶圆。

　　从实际应用场景来看，这类78触点的FBGA器件多用于空间受限的嵌入式控制板卡，比如小型工业传感器的信号处理单元、便携检测设备的核心控制模块，板卡布局时需要预留的安装边界要比器件本体投影尺寸单边大出至少0.3mm，作为贴片时的对位公差补偿区域，同时器件底部要预留足够的焊膏印刷空间，不能在触点投影区域布置过孔或者其他表层走线，防止焊接时焊锡流失引发虚焊。建模过程中特意还原了触点的球形凸点结构，每个触点的高度保持一致，凸点根部与封装基板的连接区域做圆弧过渡，还原实际植球工艺的焊球形态，方便后续做贴片工艺的干涉检查——如果治具压头下压行程过大，很容易挤压焊球导致形变溢出，这也是很多新手做封装设计时容易忽略的细节，只关注平面尺寸而忽略了凸点的高度公差。

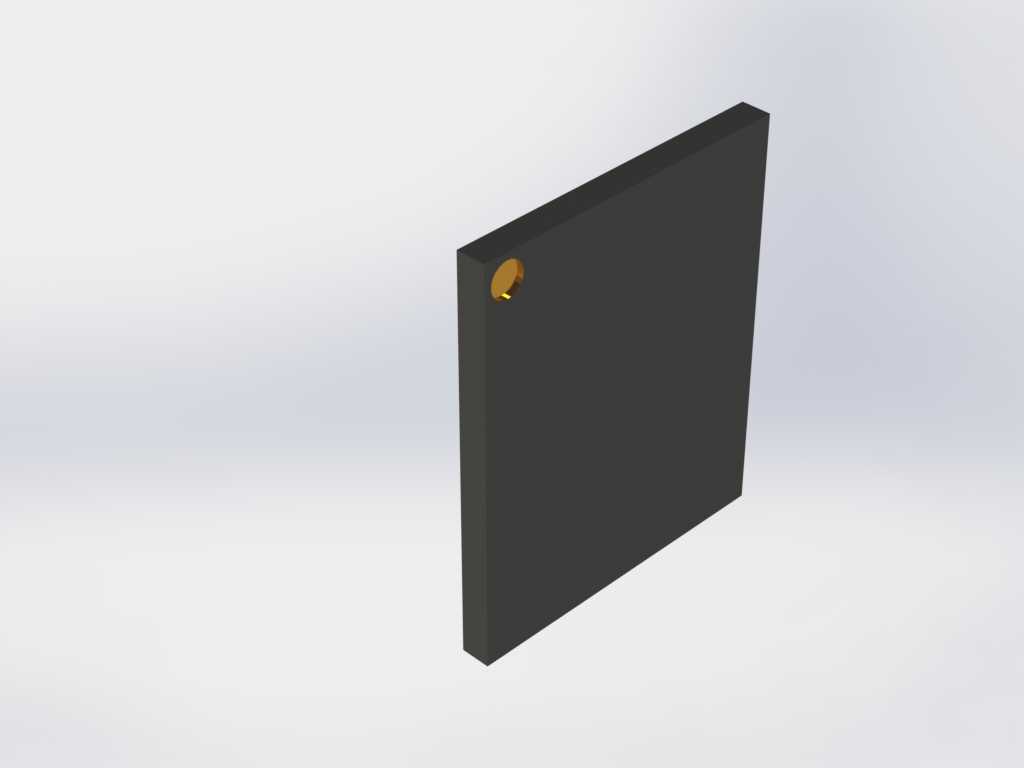

　　设计思路上没有做多余的外观修饰，完全按照实际量产的封装尺寸还原，本体厚度控制在薄型封装的常规区间，适配波峰焊、回流焊的通用工艺温度区间对应的结构耐受要求，本体表面的定位标记做在边角位置，和实际封装的1脚标识位置对应，方便结构设计时做器件方向防呆，避免板卡贴装时器件反向导致的功能失效。另外要注意，这类裸片封装的模型不能只做外观示意，触点的坐标位置必须和实际封装的引脚定义坐标一一对应，后续导入PCB设计软件时才能直接匹配封装库，不用重新调整引脚位置，这也是工业级三维模型和普通外观模型的核心区别——所有结构尺寸都要服务于实际生产装配，而不是单纯的视觉展示。

　　在做安装边界校核的时候，要考虑器件周边的元器件高度限制，因为FBGA器件焊接后底部和PCB板之间的间隙很小，不能在器件下方布置高度超出间隙的贴片元件，同时器件周边3mm范围内不要布置高大的电解电容或者接插件，避免返修时热风枪加热受到遮挡，也方便后续做X-Ray检测时能够清晰拍摄到每个触点的焊接状态。建模时特意保留了触点的金属质感区分，和黑色塑封本体形成明确的视觉差异，方便在装配体中快速识别焊接区域，检查装配干涉的时候能快速定位触点与周边结构的位置关系，不用反复切换透明度或者做剖面检查。

　　从结构可靠性角度出发，这类封装的触点阵列排布特意避开了本体的中心应力集中区域，因为塑封本体在温度循环过程中会产生热胀冷缩形变，中心区域的形变位移量最大，把触点布置在靠近两侧的区域，能够减少热应力对焊球的拉扯，降低长期使用过程中焊球开裂的失效风险，这也是为什么78个触点没有做满整个底部区域，而是分成两列排布的核心原因，建模时如果忽略这个设计逻辑，把触点均匀布满整个底面，做出的模型就完全不符合实际工业应用的封装设计规范，无法用于实际的工艺验证环节。
