长方体壳类箱体连接结构三维建模练习

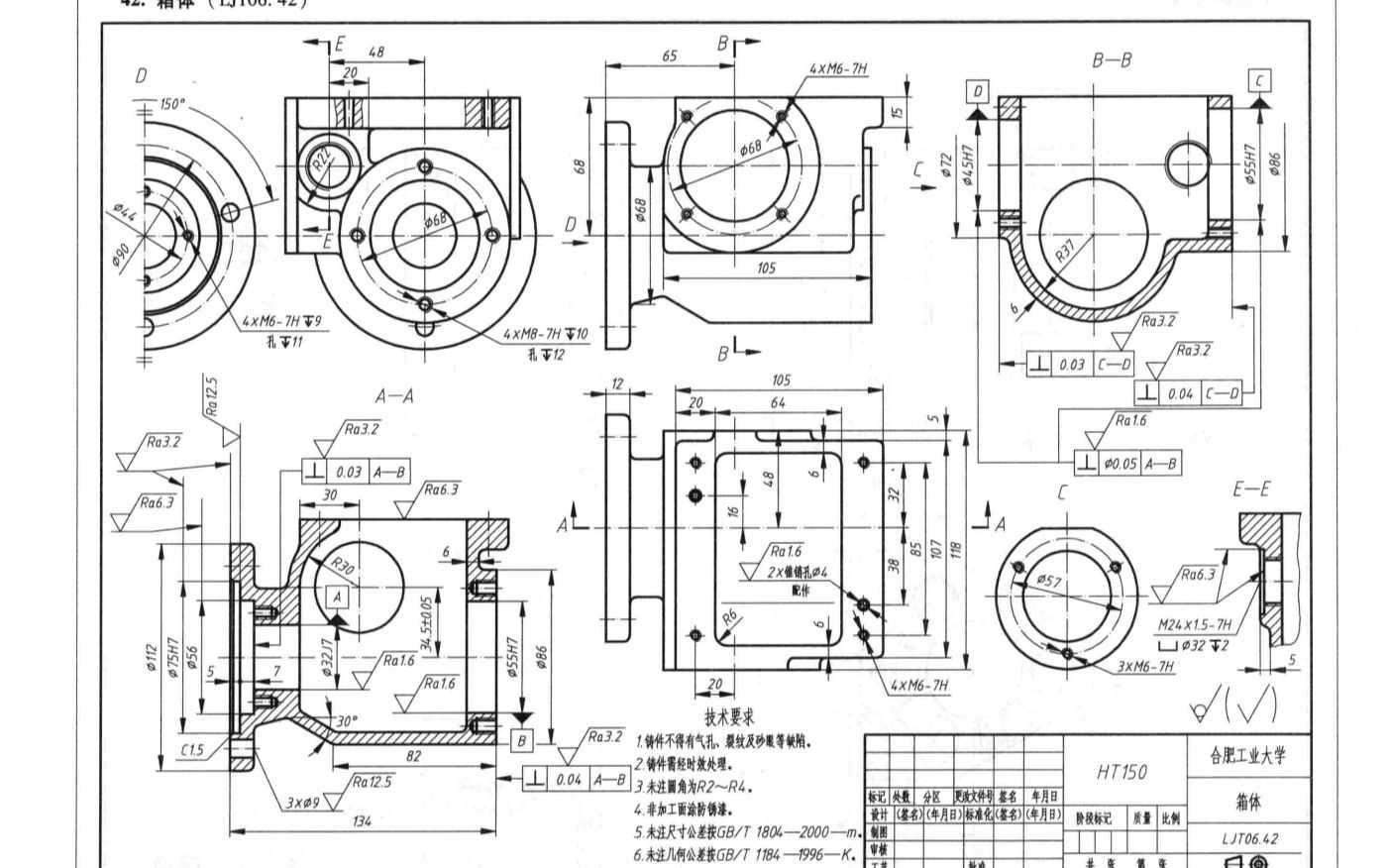

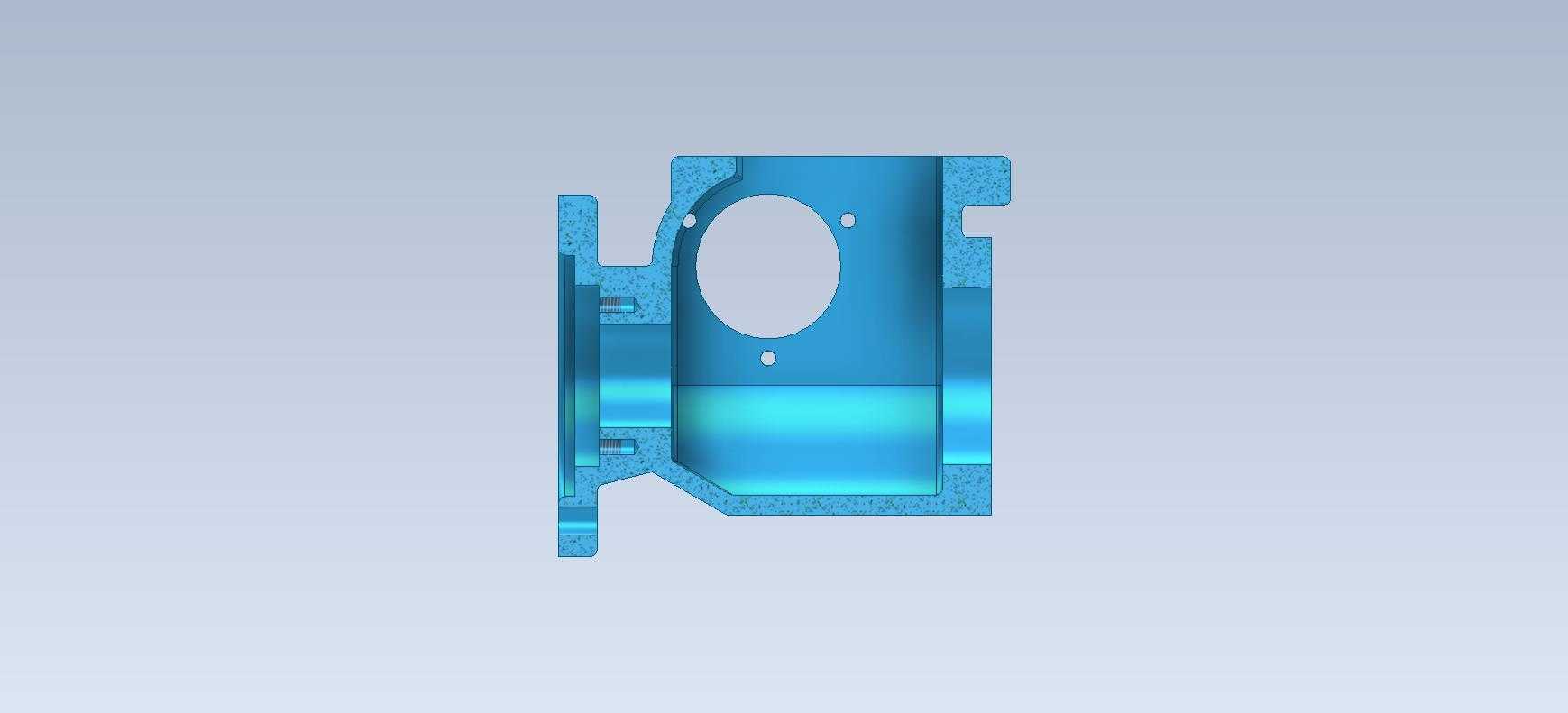

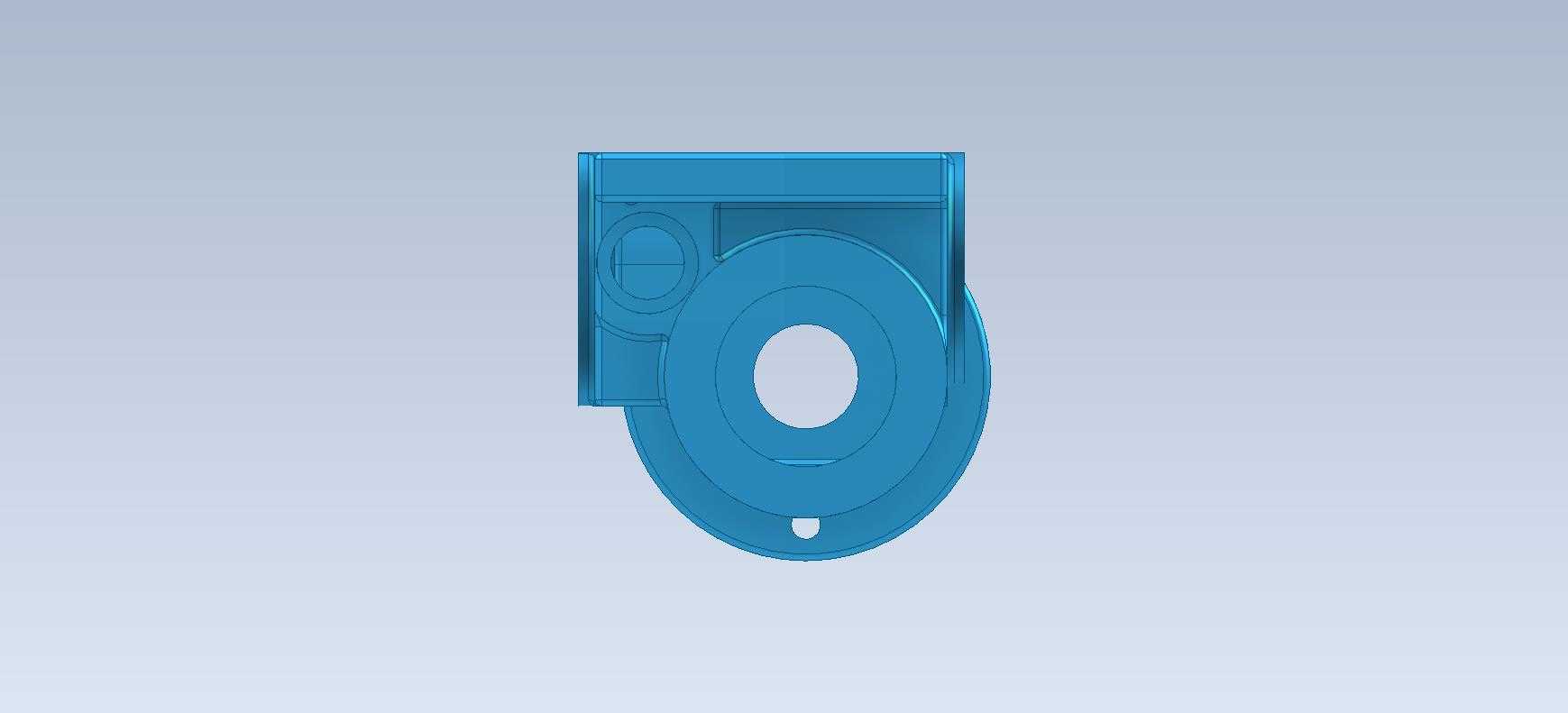

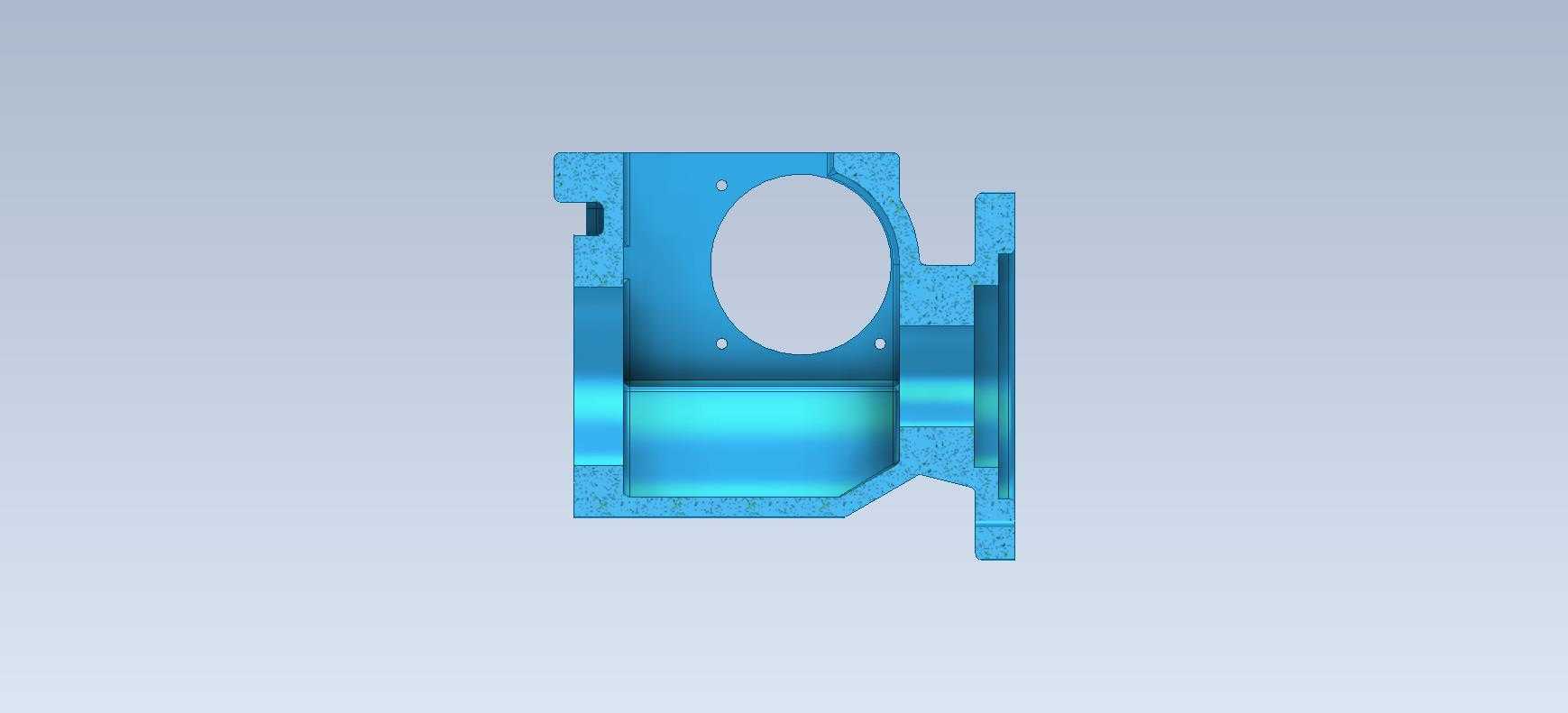

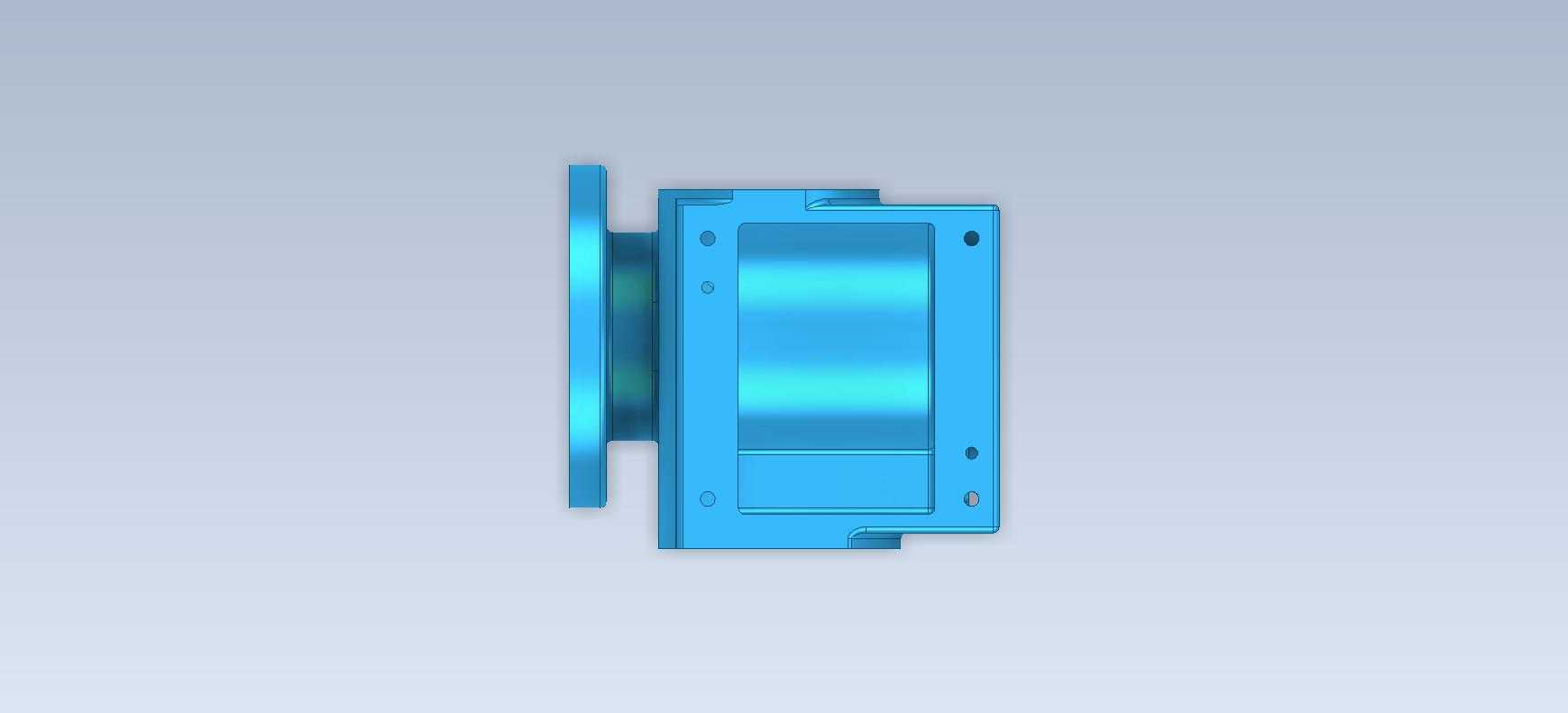

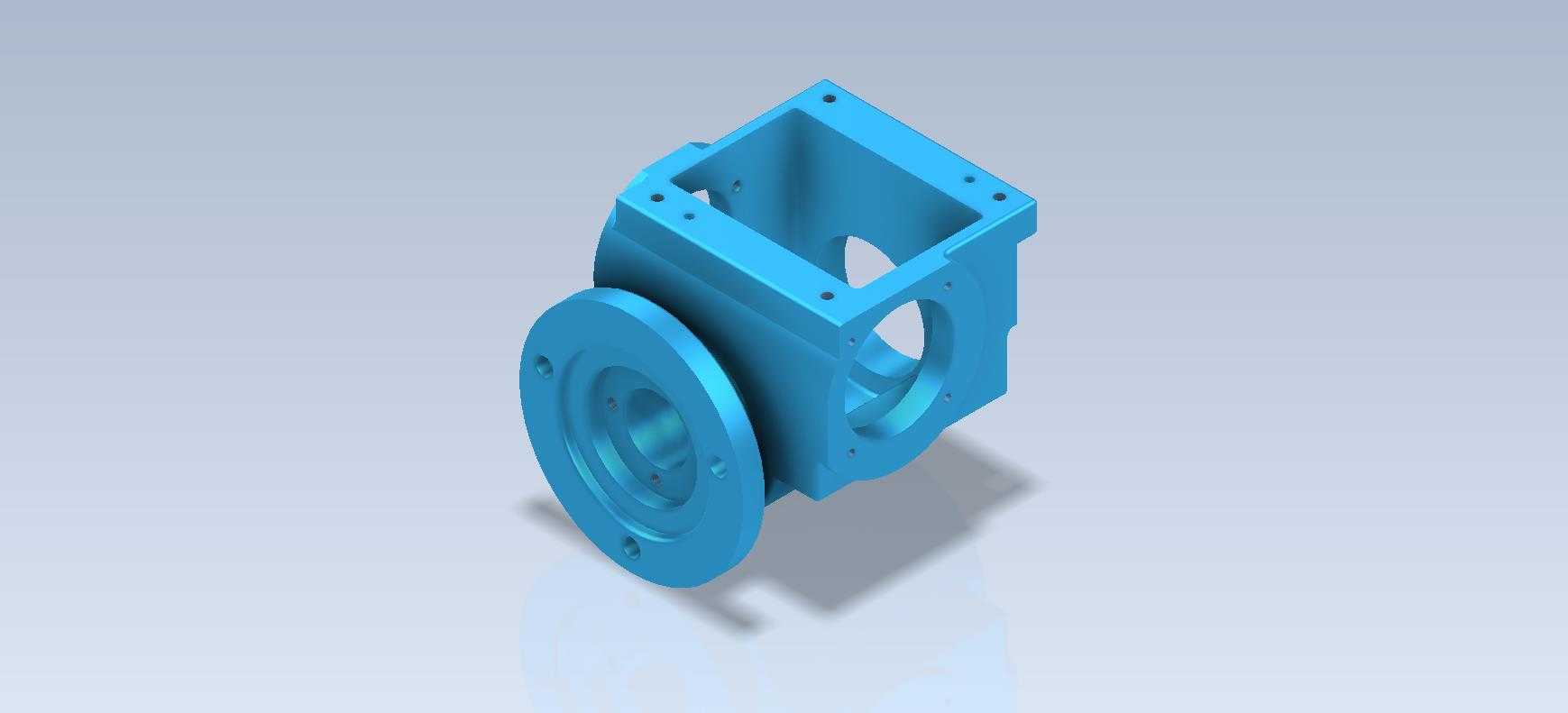

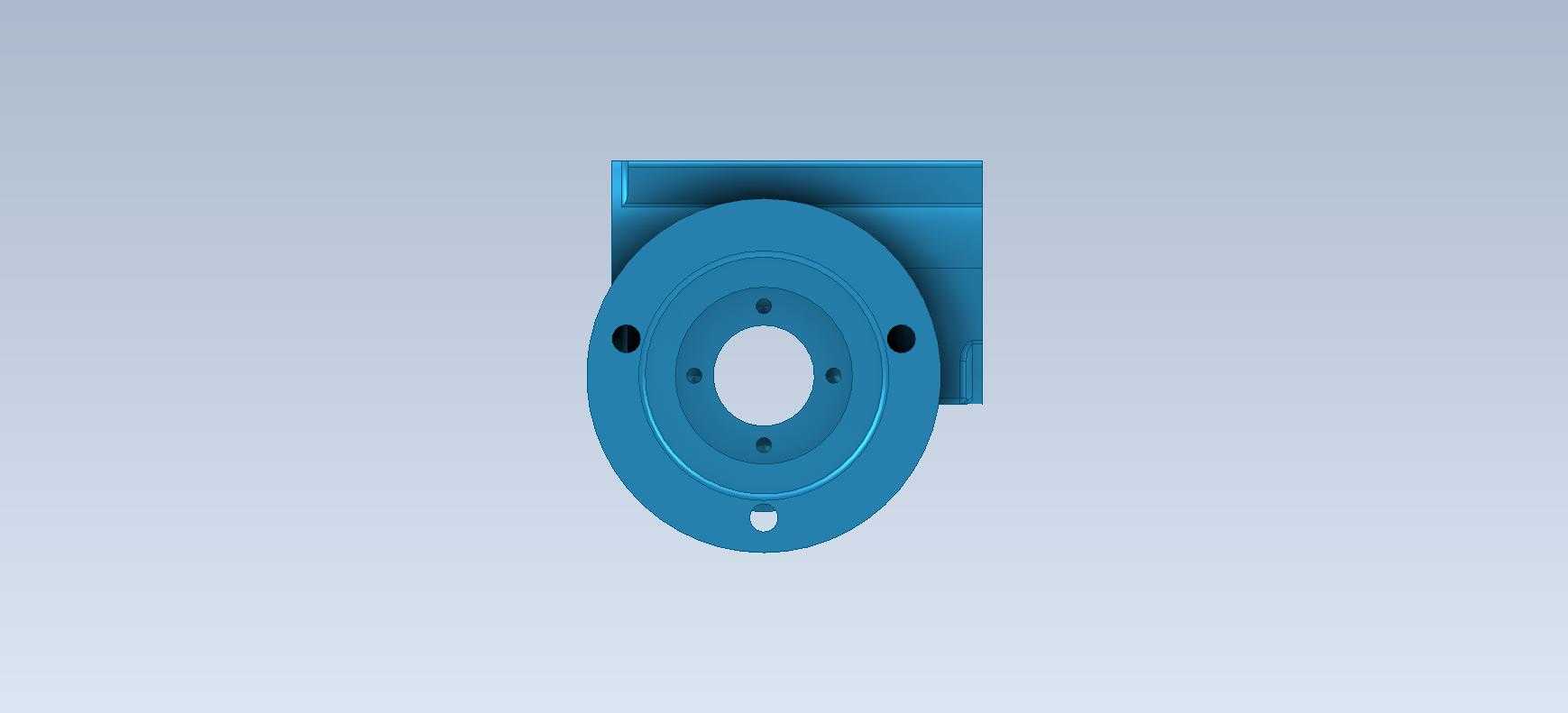

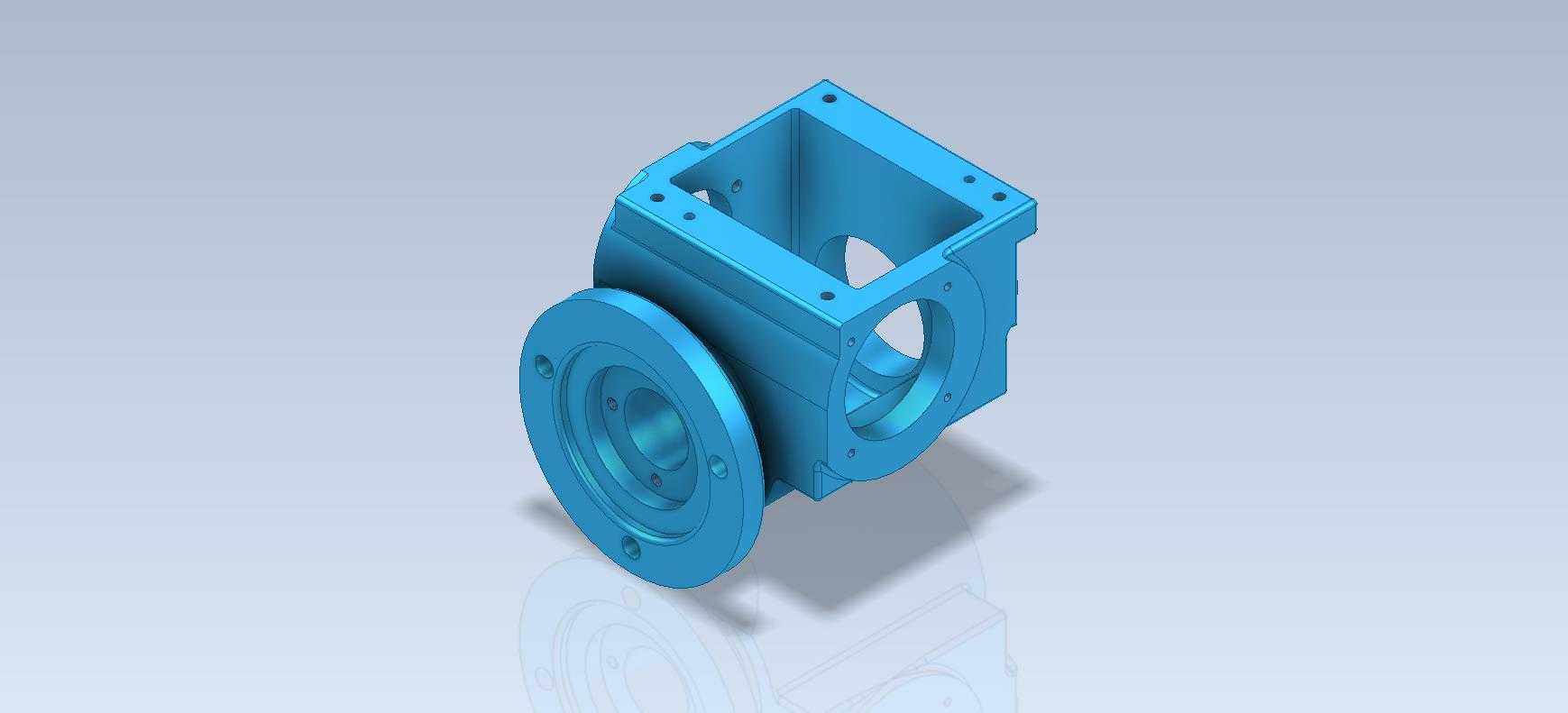

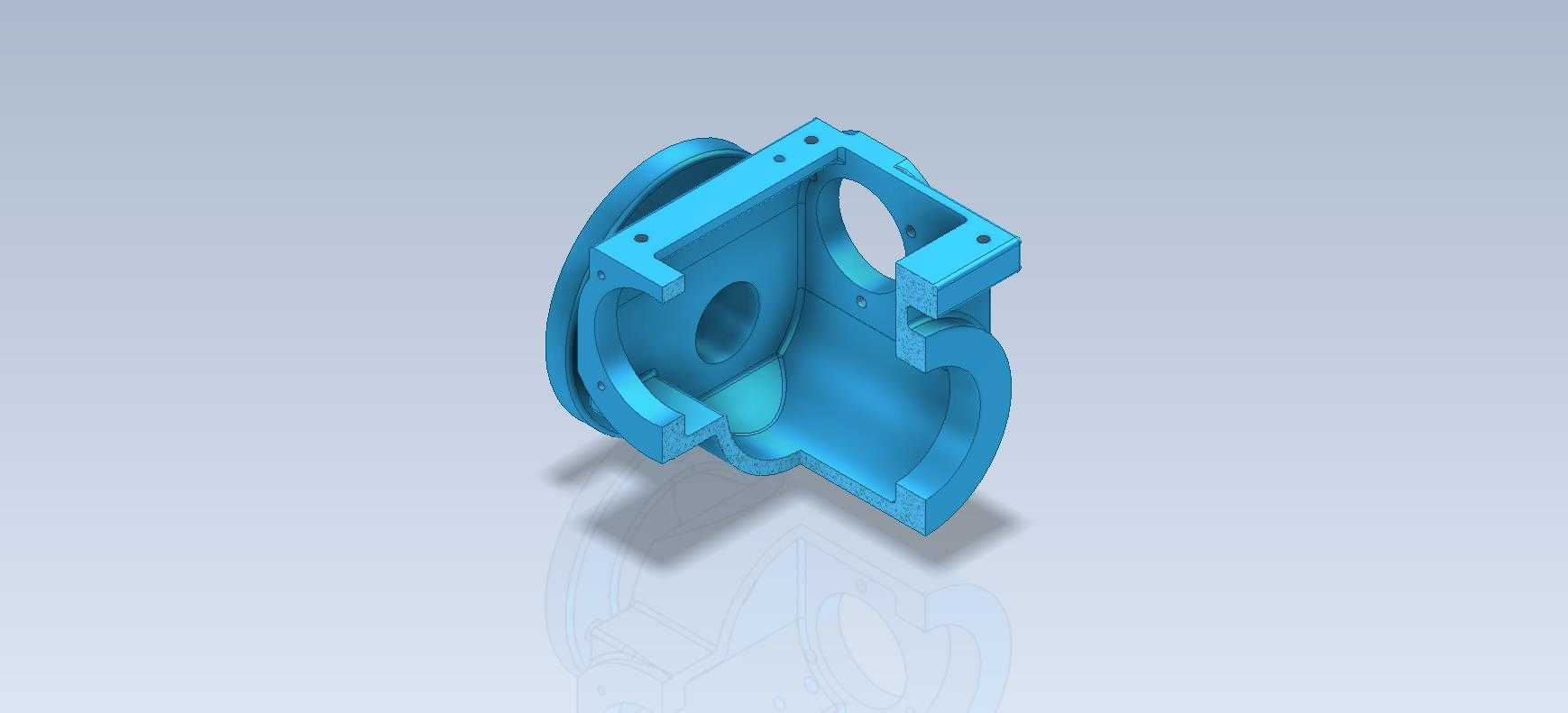

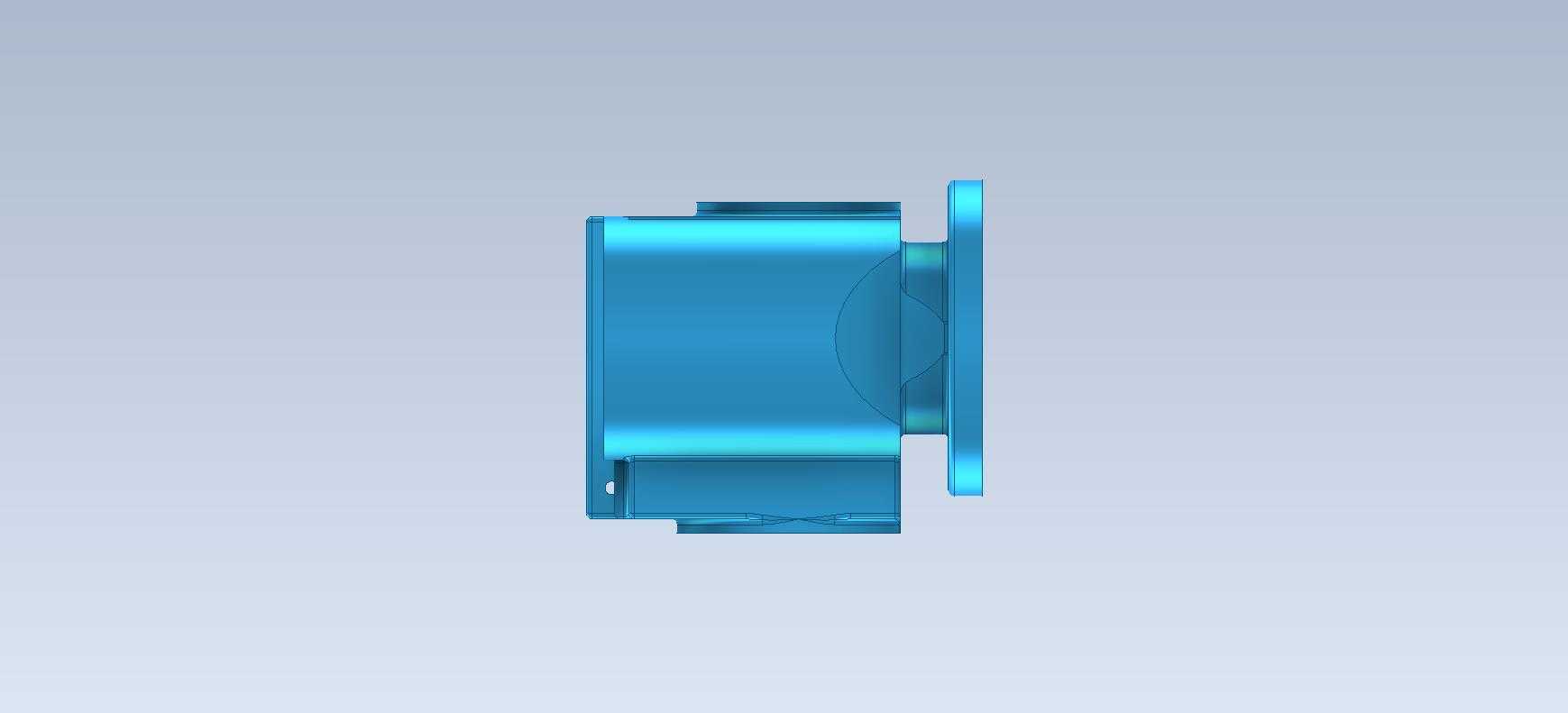

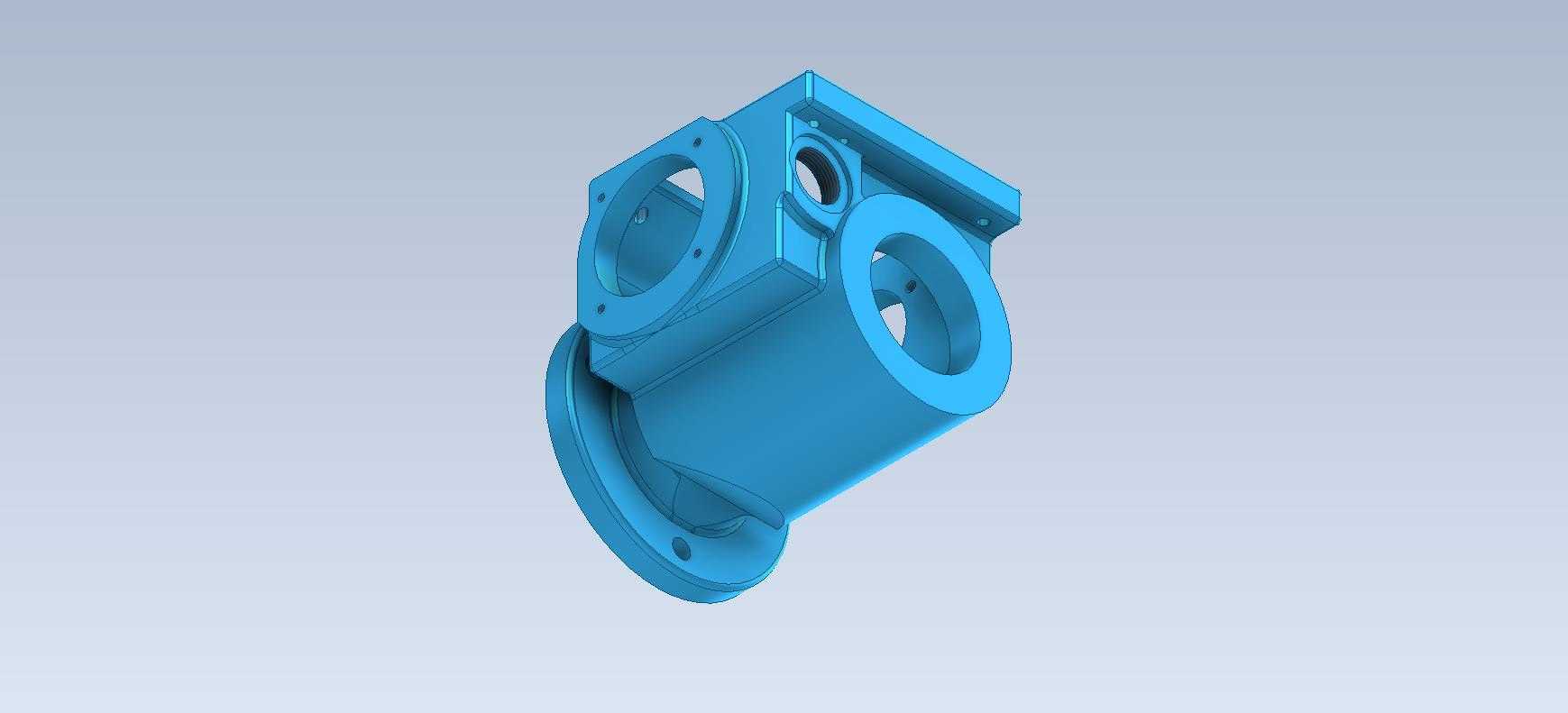

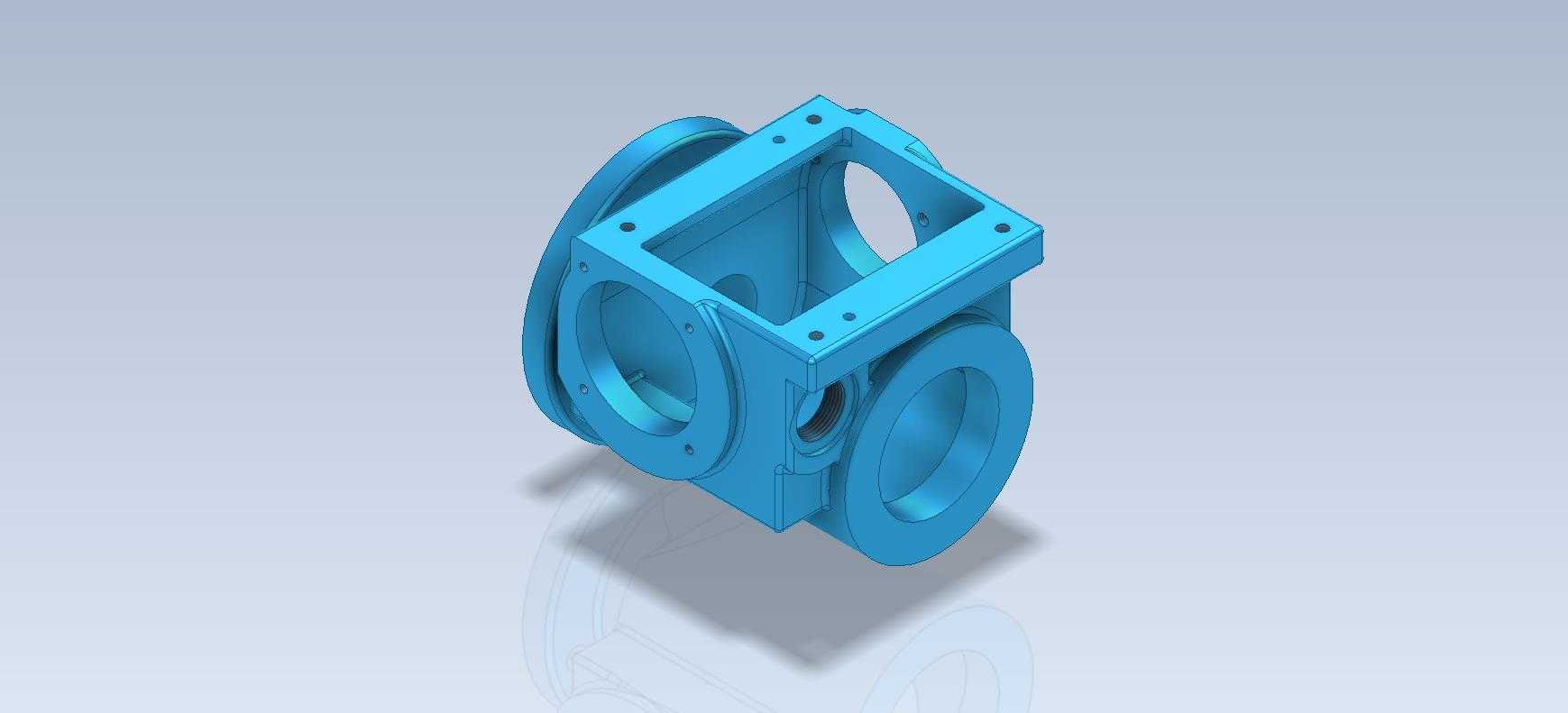

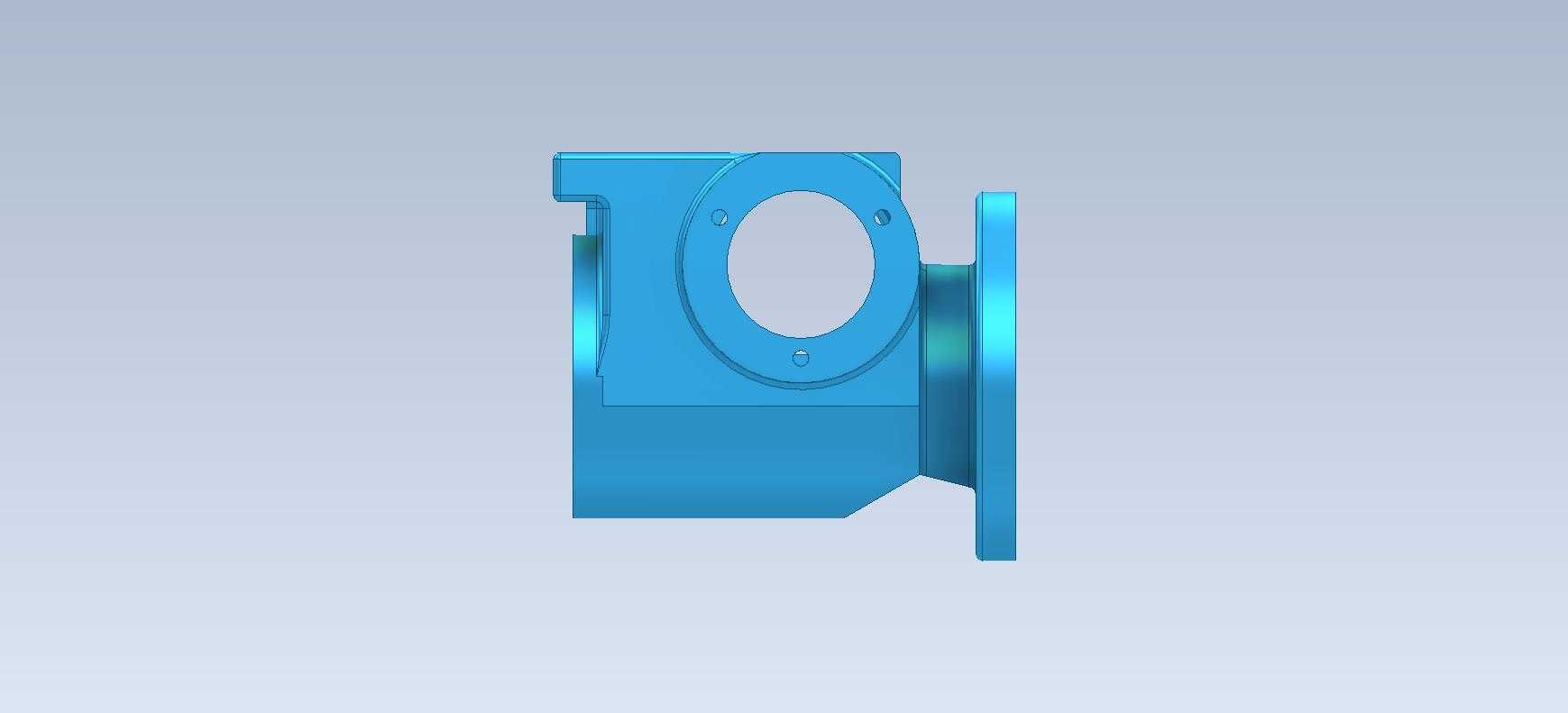

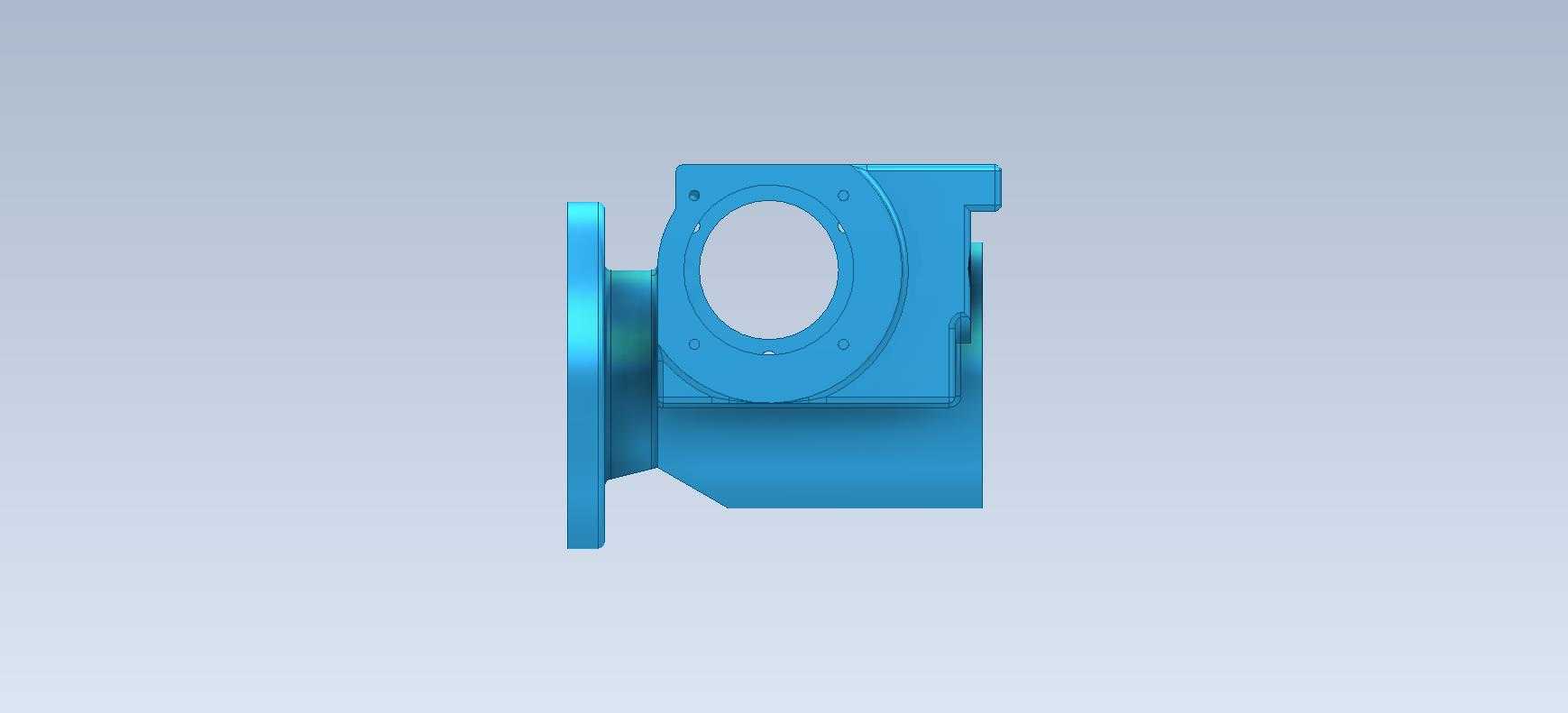

　　这类带侧置法兰的长方体壳类零件，在小型传动单元、流体控制组件、仪表防护舱体中应用十分广泛，日常做建模练习时不能只盯着外形轮廓复刻，得先把实际工况里的安装逻辑理清楚，不然建出来的模型看着像，实际装配时全是干涉问题。先看安装边界，零件主体是长方体空腔结构，一侧伸出的圆形法兰是核心对外连接面，法兰端面上的安装孔采用圆周均布设计，孔位的位置度公差要和配合端的止口尺寸匹配，建模时不能只画通孔，要把孔口的倒角、法兰端面的密封槽预留位置考虑进去，实际装配中这个面要贴装密封垫或者O型圈，要是端面的平面度区域没留够，后期压紧时会出现渗漏问题。长方体壳体的其余几个端面也分布有安装孔，这些孔位是用来固定端盖、外接管线接头或者安装内部承托支架的，

　　建模时要注意不同端面的孔深差异，不能出现打通壳体壁厚的错误，壳体的壁厚要均匀，转角位置做合理的圆角过渡，避免铸造或者注塑加工时出现应力集中、壁厚不均导致的缩孔缺陷。设计思路上要先做整体的空腔布局，先确定内部需要容纳的组件最大外轮廓尺寸，倒推壳体的内部净空间，再根据承压要求计算壁厚，常规低压工况下这类壳体的壁厚取公称尺寸的1/10到1/8就足够，不用盲目加厚徒增重量。外形尺寸方面，法兰的外圆直径要比主体侧端面的尺寸稍大，留出螺栓安装的操作空间，螺栓孔的中心圆直径要保证螺栓拧紧时扳手不会和壳体侧壁干涉，长方体主体的棱边做倒角处理，既避免加工后锐边划手，也能在装配时起到导向作用。实际用途上，这类壳体既可以作为小型齿轮传动的箱体，

　　容纳齿轮轴、轴承等传动件，储存润滑油脂，也可以作为气动回路里的阀组安装座，内部预留气路通道的安装空间，侧方法兰对接驱动单元或者输出管路，其余端面安装控制阀、传感器等附件。建模过程中要注意各个安装面的平行度、垂直度公差设定，比如法兰端面要和壳体的中心轴线垂直，各个端盖安装面要和对应的壳体侧壁平行，孔位的同轴度要符合装配要求，避免后期装配时出现螺栓穿不进、端盖贴不严的问题。另外壳体底部的结构要考虑安装固定的需求，要是需要卧式安装，底部可以预留安装脚的位置，要是立式安装，要保证重心和法兰轴线重合，减少运行时的振动。很多新手做这类练习时容易忽略工艺性，比如在壳体内部的转角处做直角，实际加工时不管是铣削还是铸造，直角位置都容易产生应力集中，

　　而且刀具加工直角也会留下圆角残区，所以内部转角要根据加工方式预留合理的圆角半径，外部转角的圆角可以稍大一些，提升外观质感的同时也能减少磕碰掉漆的问题。还有壳体上的安装孔，要是用来固定较重的组件，孔位周边要做加厚凸台，避免螺栓拧紧时把壳体壁压裂，凸台的高度要足够容纳螺栓头或者螺母的厚度，不能让螺栓突出安装面影响其他组件装配。这类零件的建模练习核心不是把外形画得像，而是通过建模过程理解壳类零件的设计逻辑，把加工、装配、工况使用的需求都融入到模型的每一个尺寸里，比如空腔内部的加强筋位置，要布置在受力较大的轴承安装位对应外侧，既提升壳体刚性，又不会过多增加整体重量，加强筋的厚度不要超过壳体壁厚，避免加工时出现缩痕。
