便携式数字接地电阻测试设备外观结构

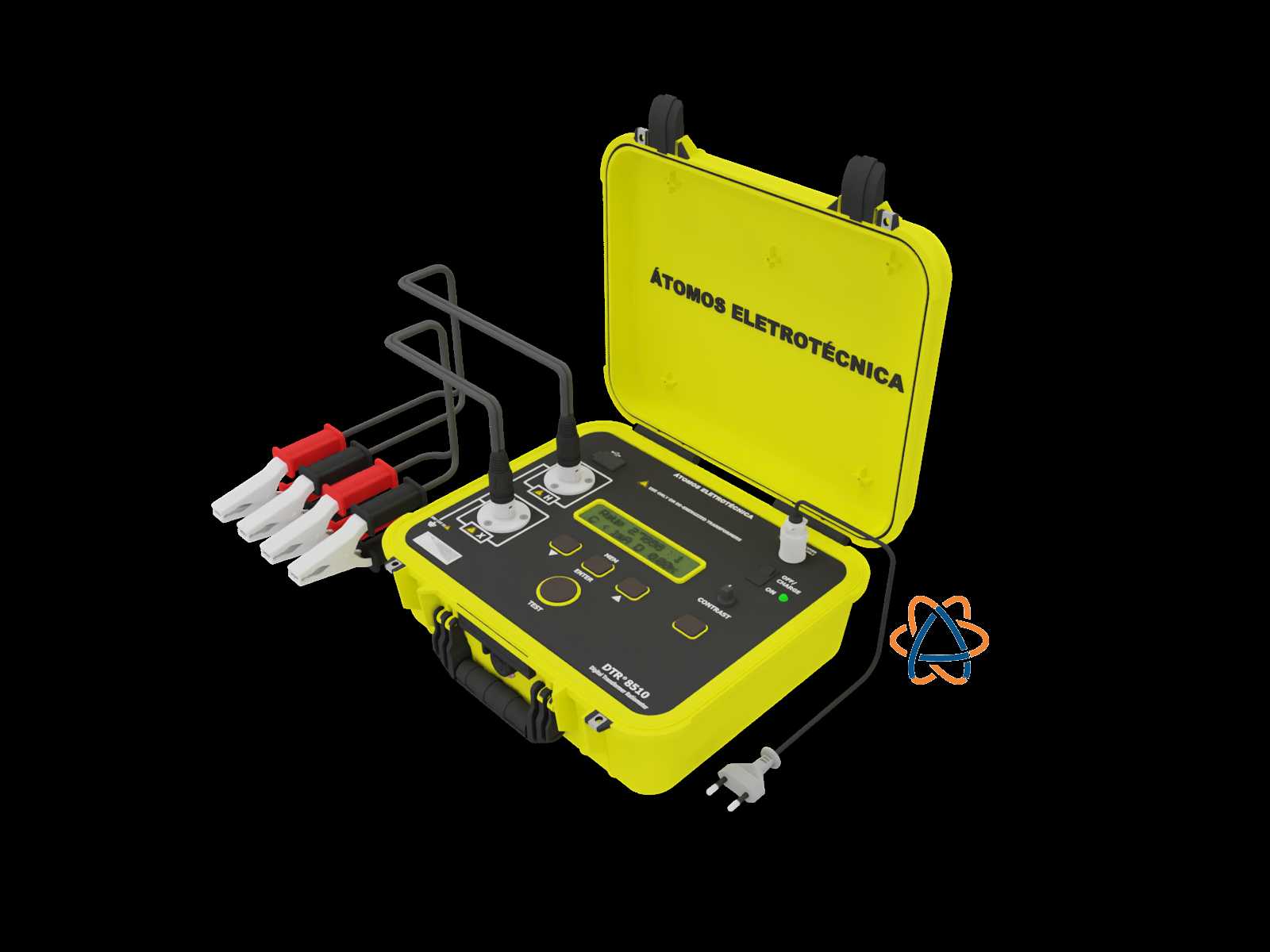

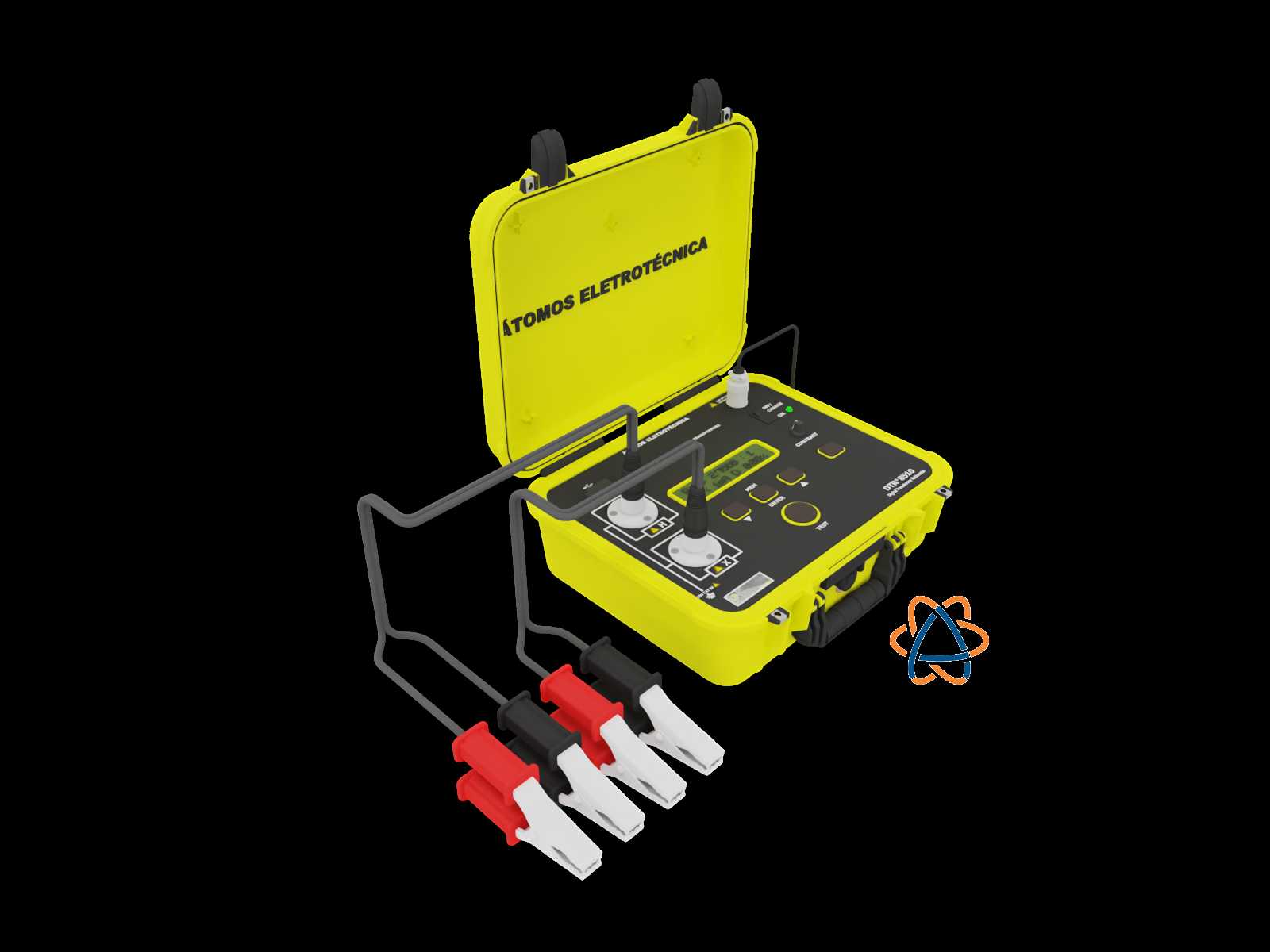

　　这款箱式便携检测设备主要面向电力运维、港口电气检修、能源场站接地检测场景设计，核心用途是完成不同工况下的接地电阻、回路电阻等电气参数现场测量，适配户外复杂作业环境下的快速检测需求。设备整体采用一体化硬质防护箱结构，上盖与下箱体通过侧边阻尼铰链连接，闭合状态下可通过箱体两侧的锁扣实现密封锁紧，防护等级满足户外作业的防泼溅、防摔落要求，箱体侧面集成隐藏式提手，单人即可完成携行转运，无需额外配置防护包装箱。

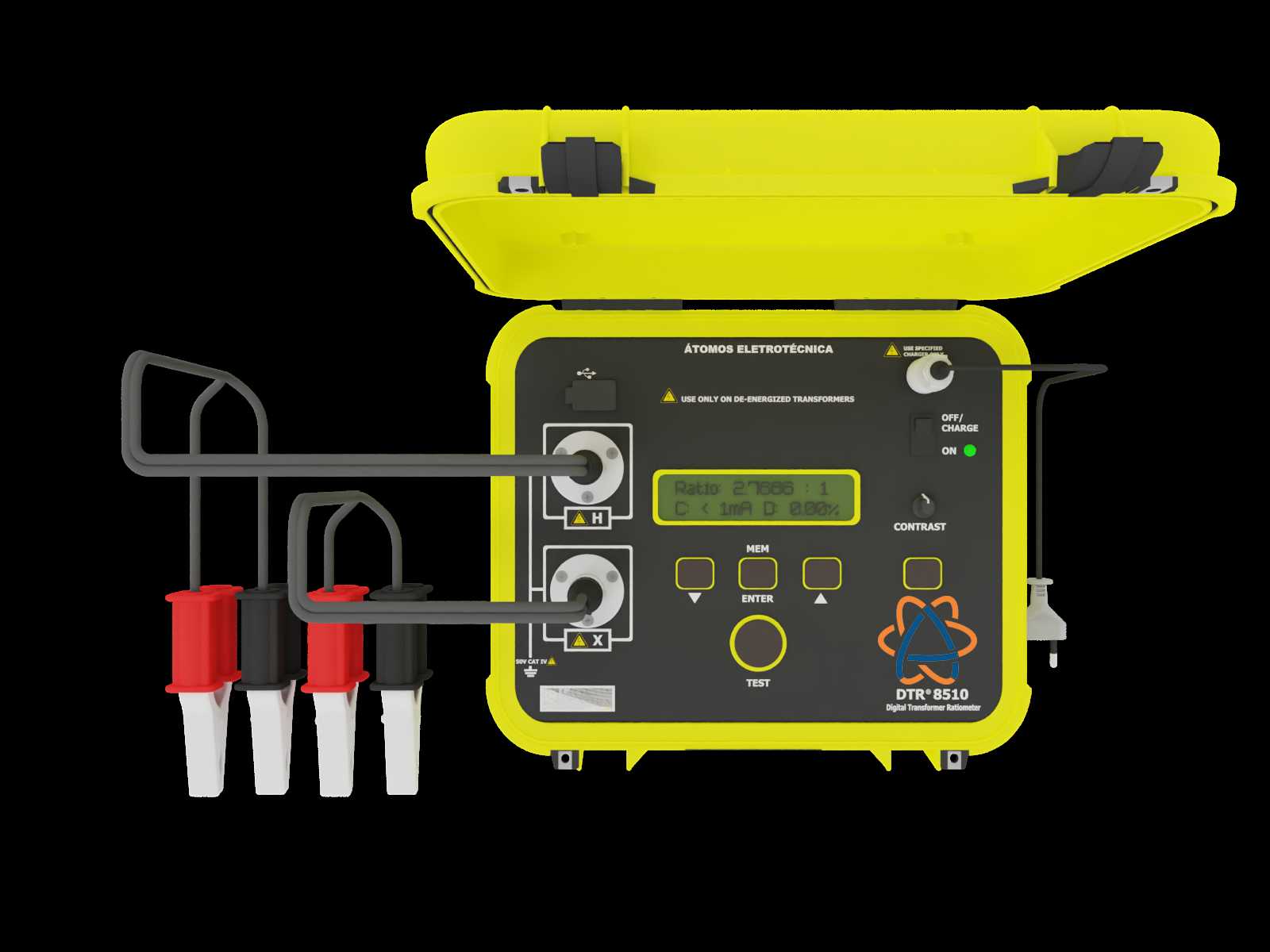

　　从结构布局来看，操作面板集中设置在下箱体顶面区域，所有操作按键、显示窗口、接线端子均做了下沉式防护设计，避免携行过程中磕碰损坏按键或刮花显示屏。面板左侧布置三组测试接线端子，配套的测试线采用红、白两色绝缘夹头区分回路，夹头为大开口鳄鱼夹结构，可直接夹持不同规格的接地排、设备金属外壳，无需额外转接配件；面板中部为段码式液晶显示窗口，窗口下方设置功能选择旋钮、测试触发按键、量程切换按键，旋钮带有档位定位阻尼，操作时可通过触感确认档位切换状态，戴绝缘手套也可完成盲操作；面板右侧设置电源输入接口、状态指示灯，电源接口带防水胶塞，闲置时可封堵接口避免沙尘、水汽侵入。

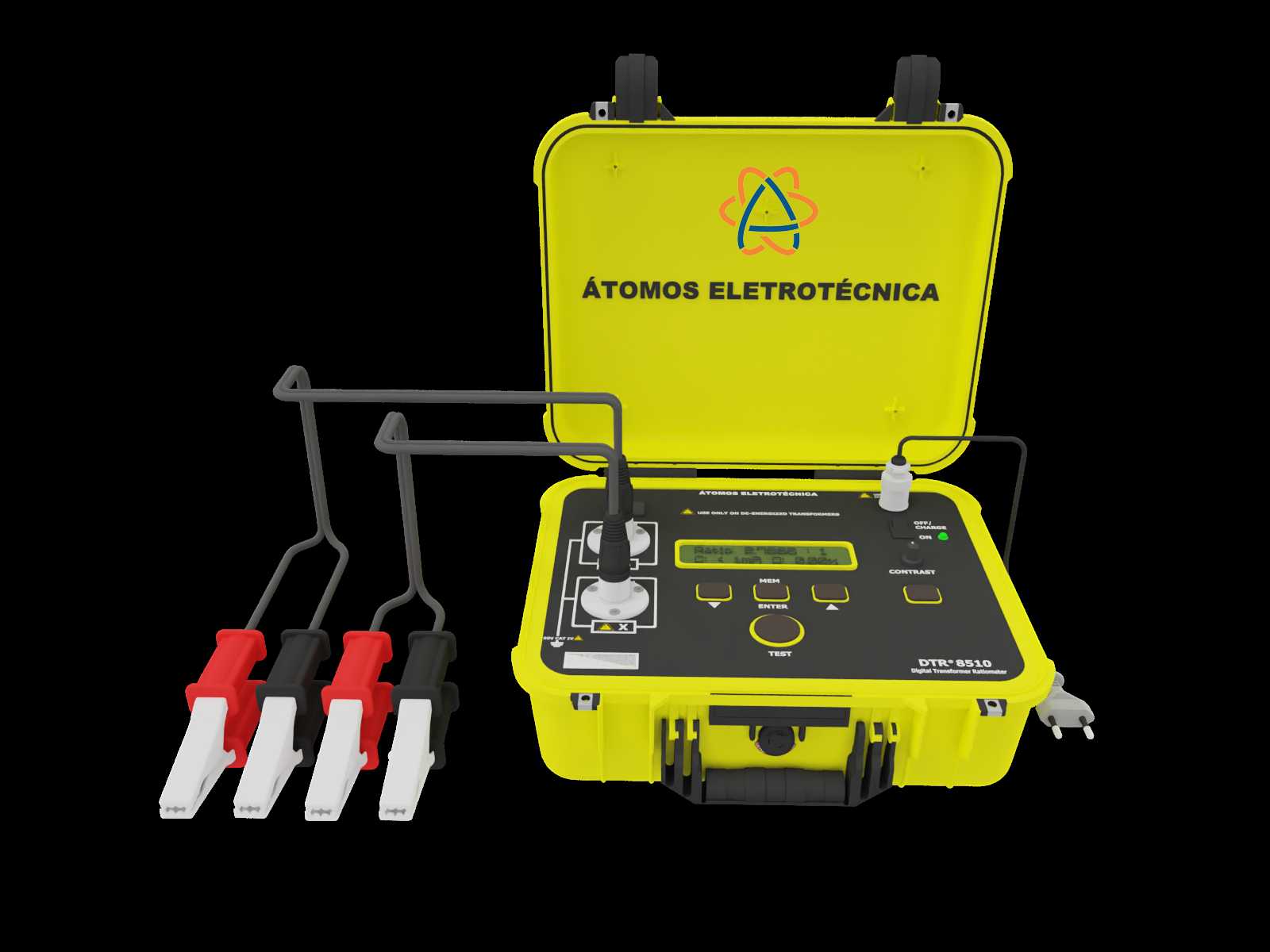

　　上盖内侧印有设备品牌标识，无额外凸起结构，闭合时可与下箱体的面板区域形成缓冲间隙，避免运输过程中面板部件与上盖硬接触磕碰。设备外接的电源插头为常规民用三脚插头，适配常见的检修现场市电取电场景，无需专用供电接口。配套的测试线采用耐油、耐低温的柔性线缆，低温环境下不会出现线缆发硬无法弯折的问题，夹头的弹簧弹力经过调校，夹持厚度1mm到15mm的金属构件都能保持稳定接触，不会出现检测过程中夹头脱落导致的测量中断问题。

　　设计过程中优先考虑了现场作业的操作便利性，整机重心在箱体闭合状态下位于提手正下方，携行时不会出现偏坠晃动感；箱体边角做了加厚包胶处理，1米高度自由跌落至水泥地面时，内部面板、电子元件不会受冲击损坏。操作面板的按键标识采用激光蚀刻工艺，长期户外使用不会因为摩擦、汗液腐蚀出现标识脱落模糊的问题，显示窗口加装了透明防刮PC面板，避免现场作业时金属工具刮花显示区域影响读数。

　　从安装边界尺寸来看，箱体闭合后的整体尺寸适配常规车载储物格、运维工具柜的存放空间，不需要预留额外的存放间隙；接线端子的间距做了加大设计，不同回路的接线夹接入后不会出现相互触碰短路的问题，端子采用铜质镀镍材质，长期使用不会氧化导致接触电阻增大影响测量精度。设备内部的电路板通过减震橡胶柱固定在箱体内腔，运输过程中的振动不会导致板卡接插件松脱，电池仓设置在箱体底部，更换电池时不需要拆开操作面板，拧开底部的仓盖即可完成电池更换，现场维护十分便捷。

　　在实际作业场景中，操作人员抵达检测现场后，只需打开箱盖，将测试夹对应连接到被测接地点与辅助电极上，旋转功能旋钮选择对应测量量程，按下测试键即可在数秒内读取测量数值，不需要复杂的接线调试，单人次即可完成全流程检测作业，相比传统分体式检测设备，可减少40%左右的现场准备时间，尤其适合多点位的批量接地检测作业，比如港口大型起重设备的接地系统巡检、风电场升压站的接地网定期检测、工业厂区配电系统的年度检测等场景，都能适配作业需求。箱体的黄色外壳采用高可见度工程塑料，在光线较差的井下、配电房角落等作业场景中，也能快速定位设备位置，避免作业人员误踩或遗漏设备。
