Pextron URPE7104微处理器保护继电器

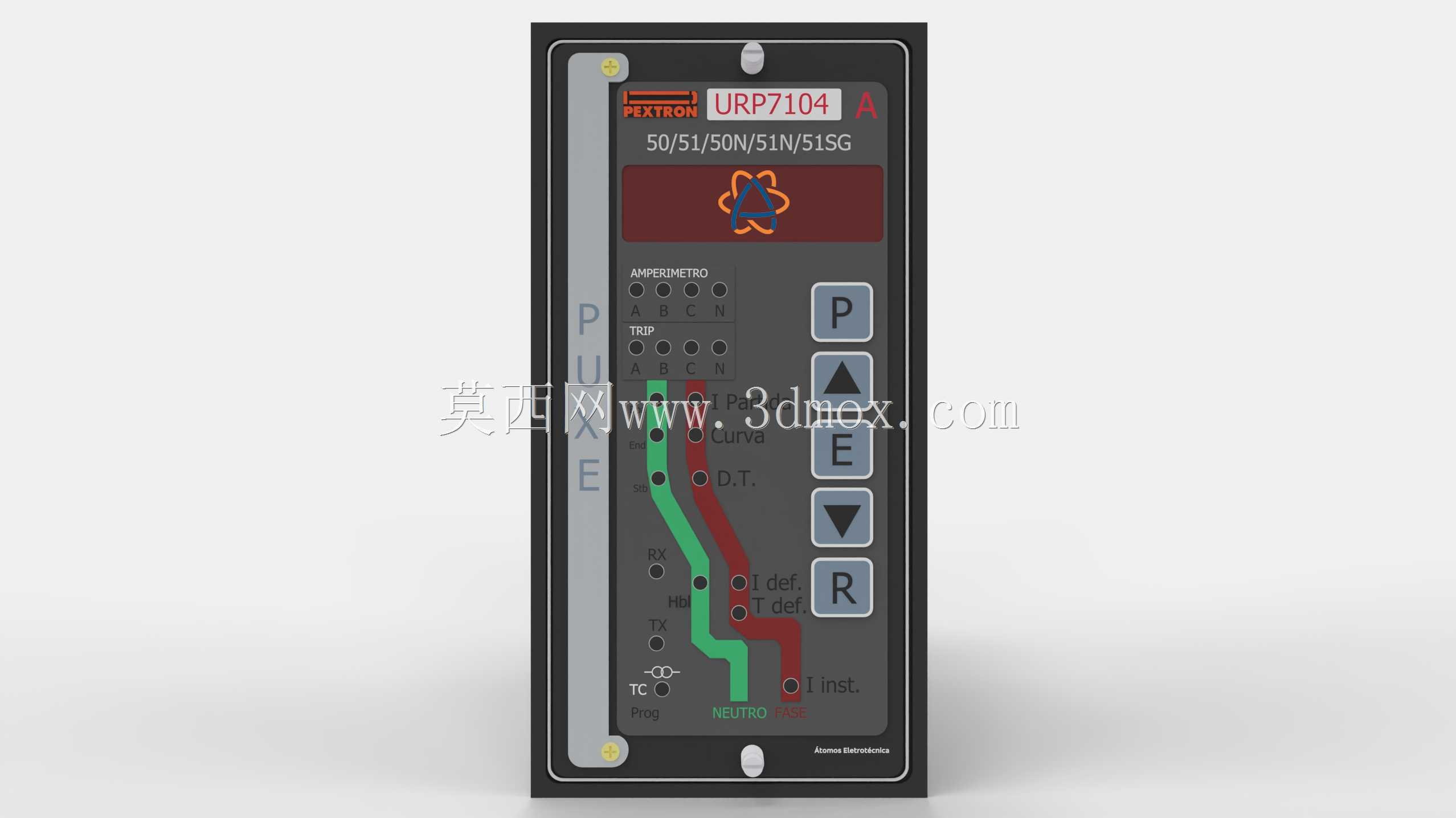

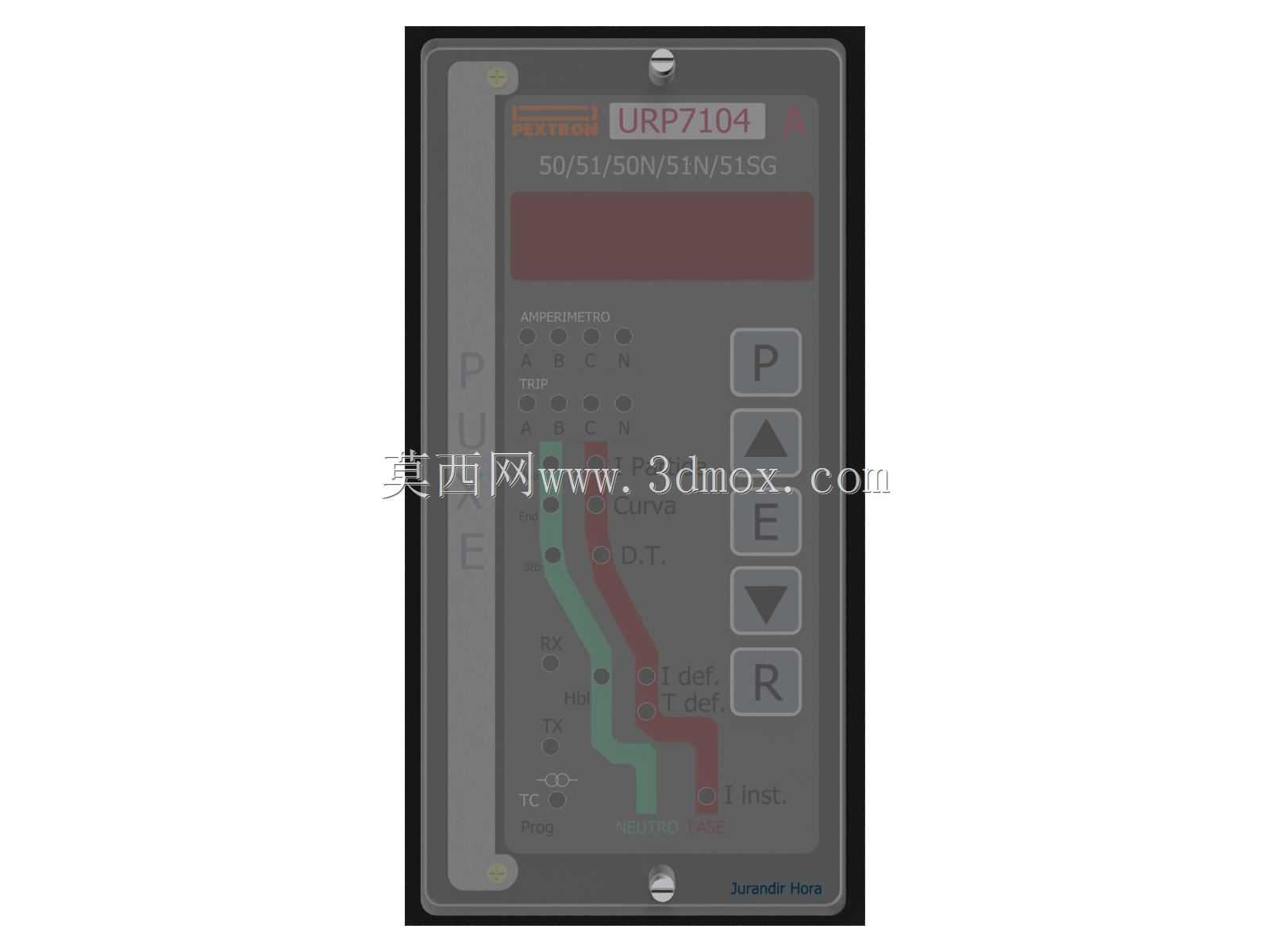

　　在工业配电、机舱电气管控场景中，这类微处理器型保护继电器是低压配电回路里的核心保护与监测节点，主要承担回路状态采集、异常工况判定、保护动作输出的核心职能，区别于传统电磁式继电器，其依托内置微处理单元可实现多参数的综合判定，避免单一参数阈值触发带来的误动、拒动问题。从实际工程应用来看，这类继电器常安装在机舱控制柜、低压进线柜、电机控制回路的导轨安装位上，前端透明防护面板可直接观察运行状态指示灯与数码显示参数，无需打开柜门即可快速判断设备当前运行工况，面板上的操作按键可实现保护阈值整定、故障记录查询、动作参数复归等现场操作，透明罩的密封设计可阻挡车间内的粉尘、潮气侵入内部电路板，适配工业现场多尘、温湿度波动较大的安装环境。

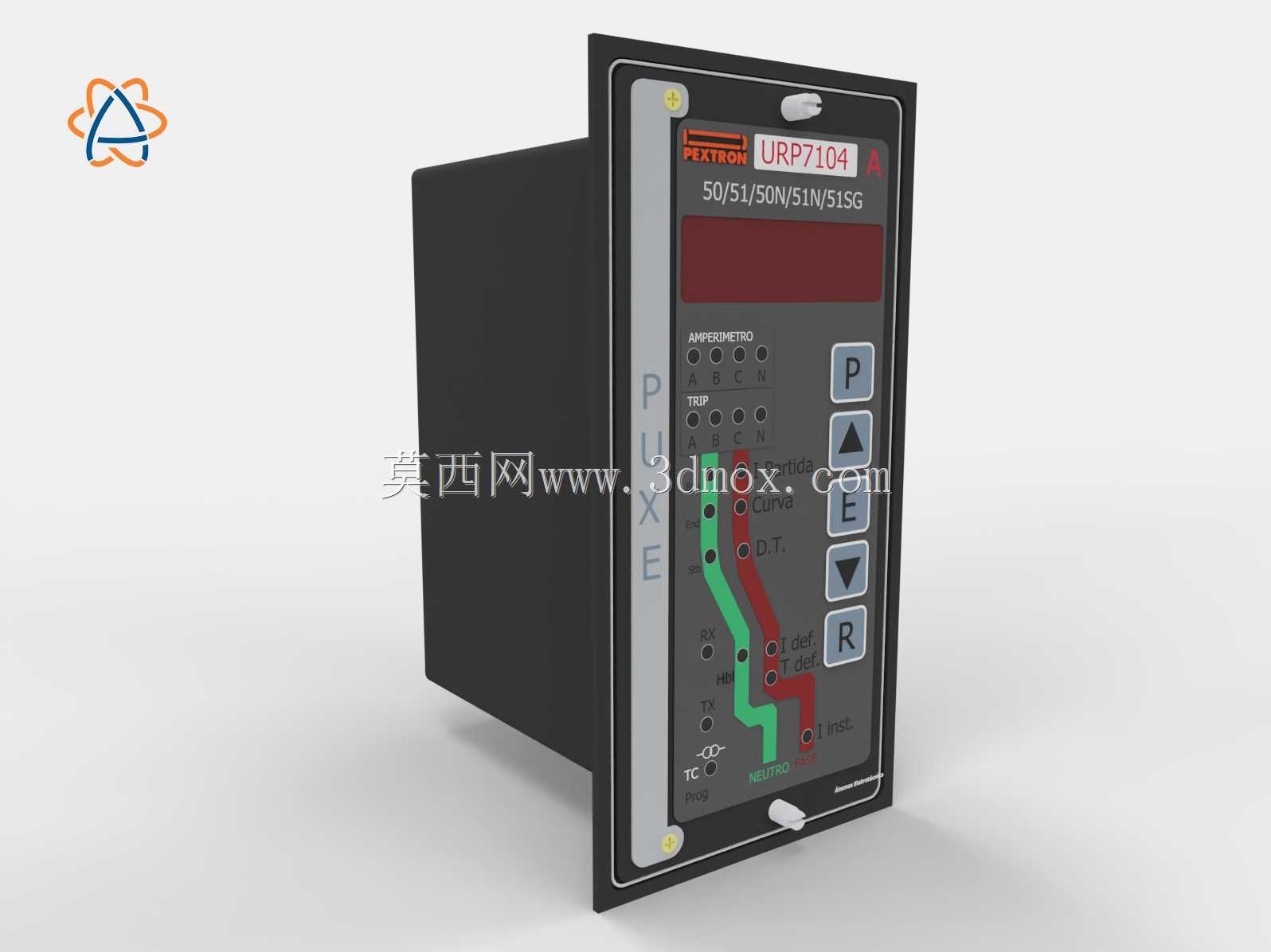

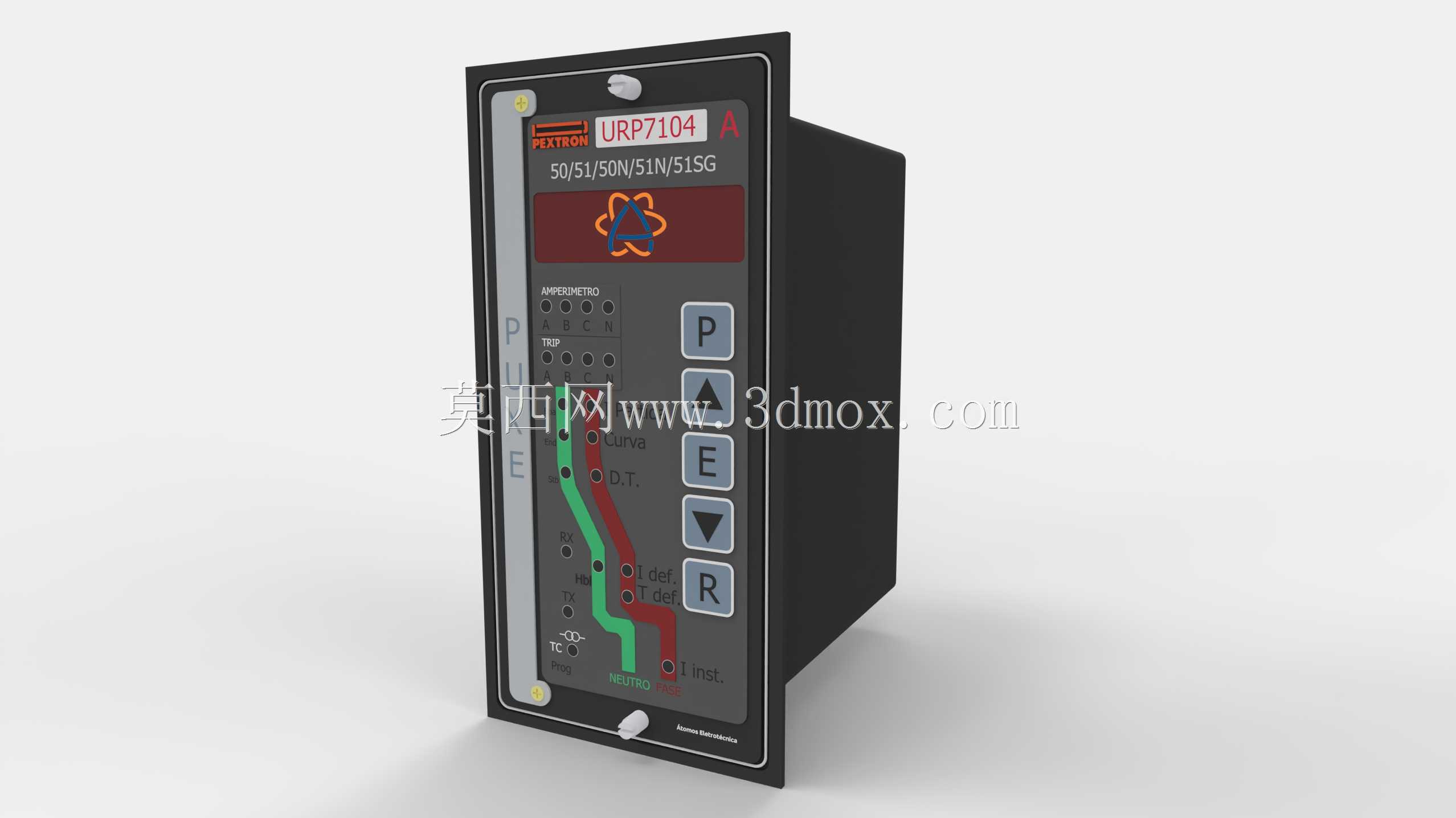

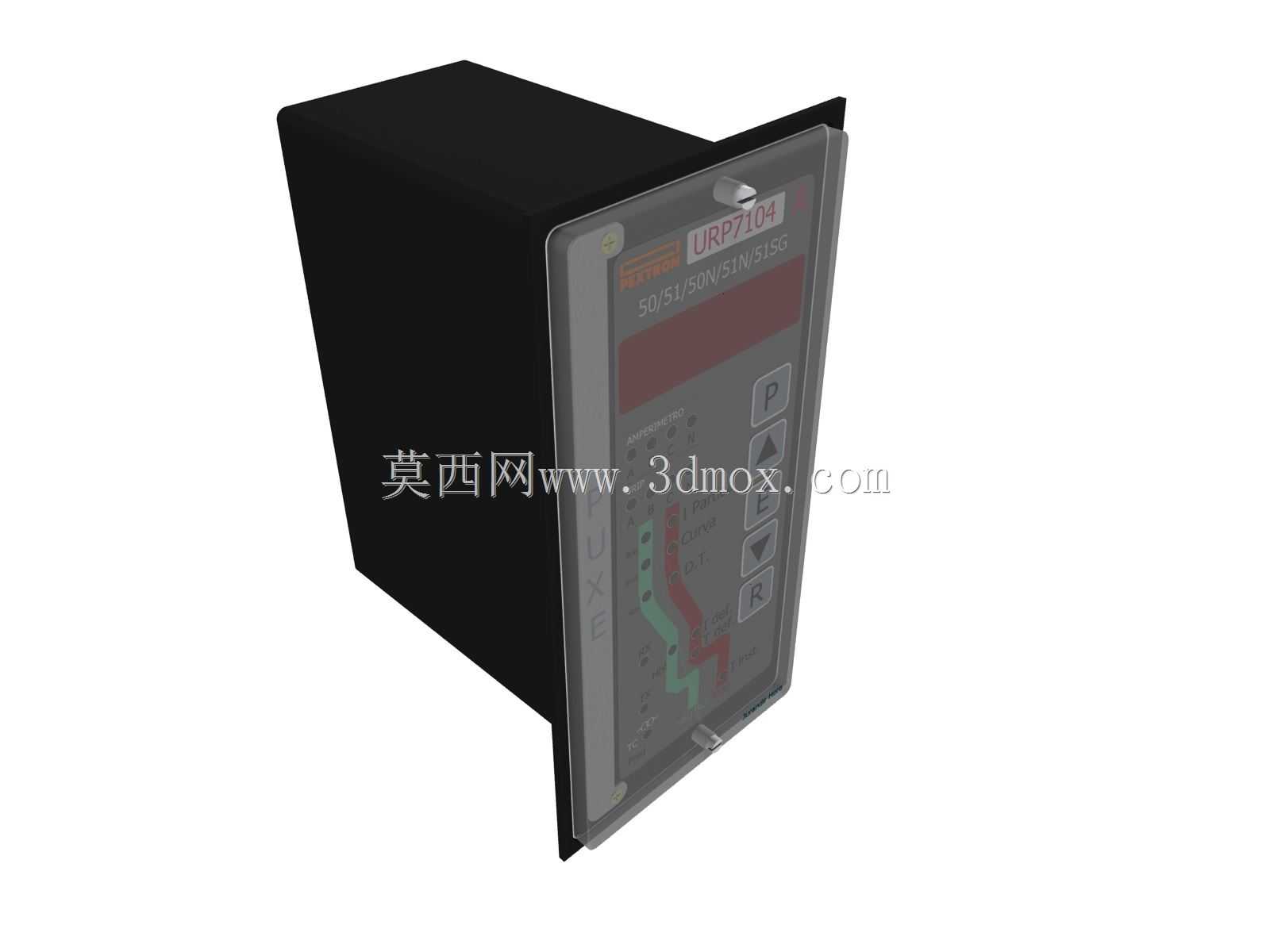

　　从结构设计逻辑来看，该继电器采用后部黑色塑壳主体加前面板透明防护的分体式结构，后部壳体为阻燃工程塑料材质，内部容纳电源板、采样板、主控板、输出继电器板等核心功能模块，各模块之间通过板对板连接器实现信号互联，减少内部飞线带来的抗干扰能力不足问题；壳体后部设置标准接线端子排，端子排布遵循强电、弱电分离的原则，电流采样回路、电压采样回路、电源输入回路、开关量输出回路分别布置在不同的端子区域，避免现场接线时强弱电混接造成的模块损坏。

　　安装边界上，该类继电器采用标准嵌入式柜面安装方式，前面板尺寸适配常规控制柜的开孔尺寸，安装时仅需将继电器主体从柜面开孔处推入，通过两侧的安装卡扣即可完成与柜面的固定，无需额外的安装支架，后部壳体的深度适配常规控制柜的内部安装空间，不会与柜内的走线槽、其他电气元件产生安装干涉，接线完成后端子排处预留的走线空间可满足多股铜芯线的弯曲半径要求，避免接线处应力集中导致的线芯断裂。

　　功能层面，该继电器可实现回路电流、电压的实时采样，内置的算法可对过流、欠压、缺相、接地故障等异常工况进行判定，当检测到参数超出整定阈值时，可在设定的延时时间内输出开关量信号，触发上游断路器分闸或者报警回路动作，同时内部存储单元可记录故障发生时的各项参数值，方便运维人员排查故障原因；面板上的状态指示灯分别对应电源、运行、故障、动作等不同状态，现场巡检人员可通过指示灯状态快速判断设备是否处于正常运行状态，数码显示屏可循环显示当前各相电流、电压值，无需外接测量仪表即可完成日常巡检的参数读取。从建模细节来看，该模型还原了前面板的按键布局、标识印刷位置、透明罩的倒角细节，后部壳体的散热筋结构、接线端子的排布位置、安装卡扣的结构都做了等比例还原，可直接用于控制柜的三维布局设计、安装干涉检查、运维培训演示等场景，在做电气柜三维布线时，可直接调用该模型匹配柜面开孔位置，提前核对安装深度与周边元件的安全间隙，减少现场安装时的尺寸适配问题。
