卡西欧数显双显运动腕表结构设计

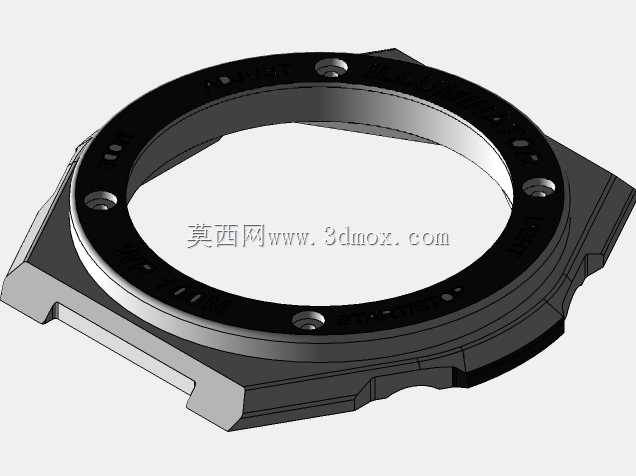

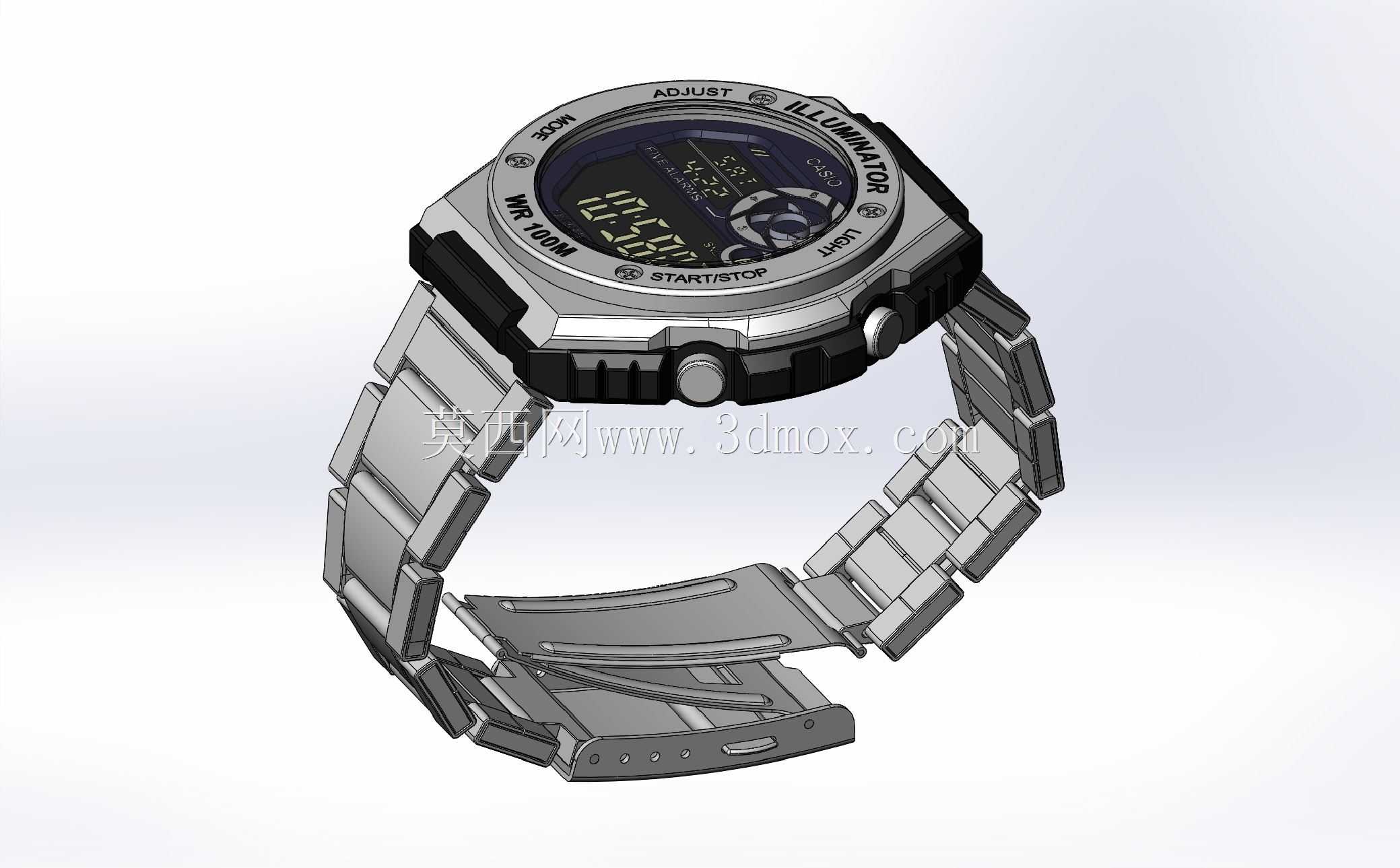

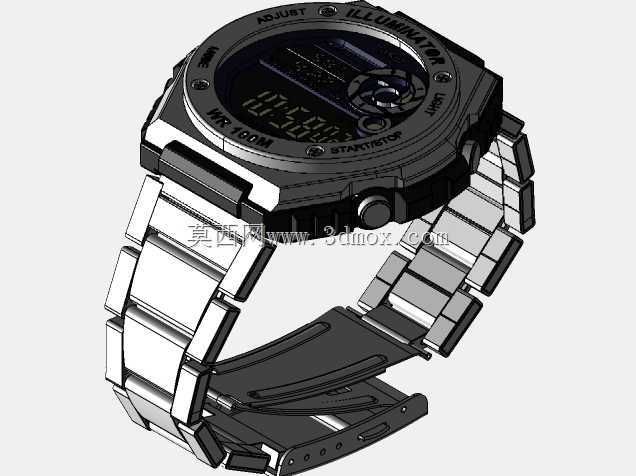

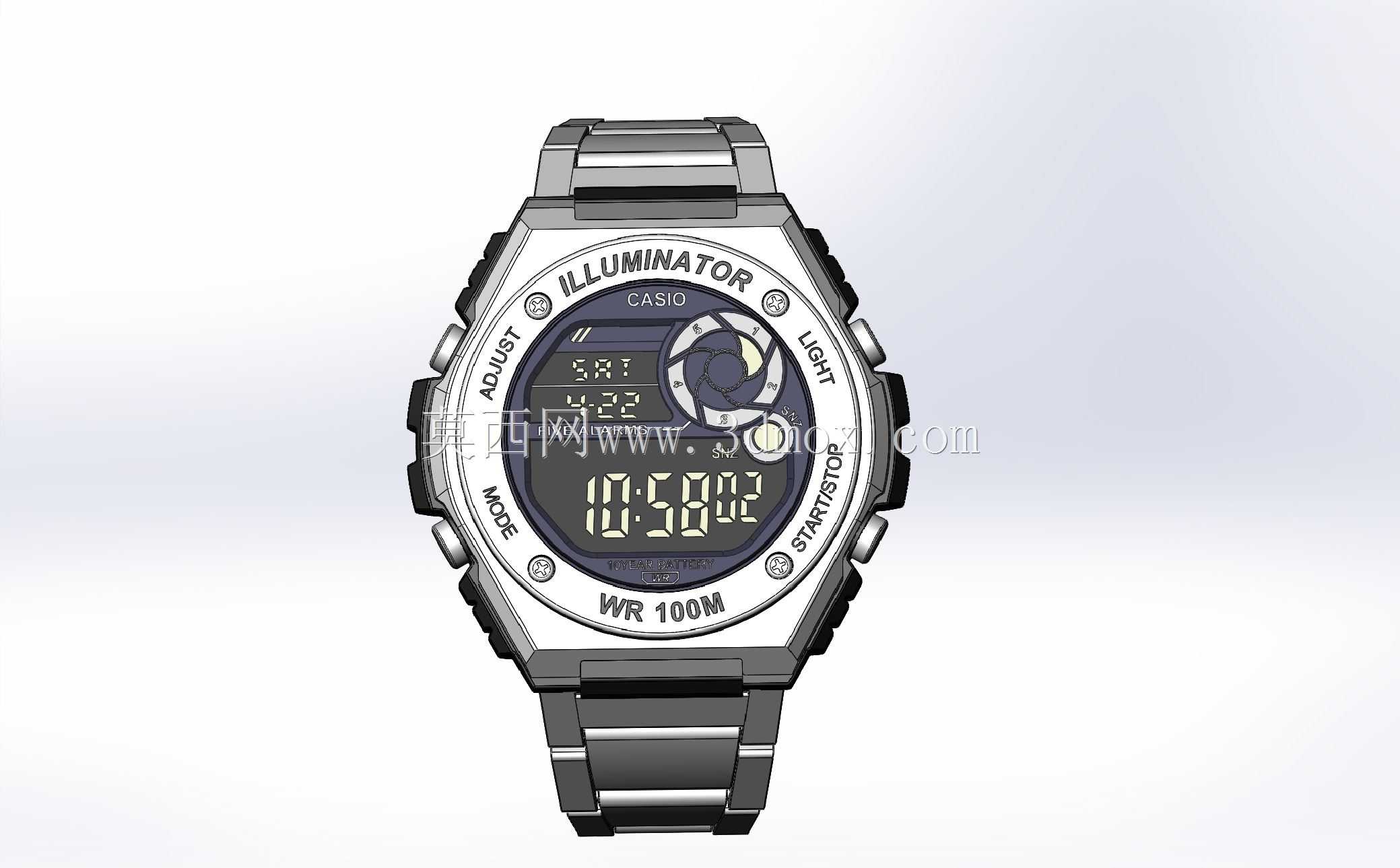

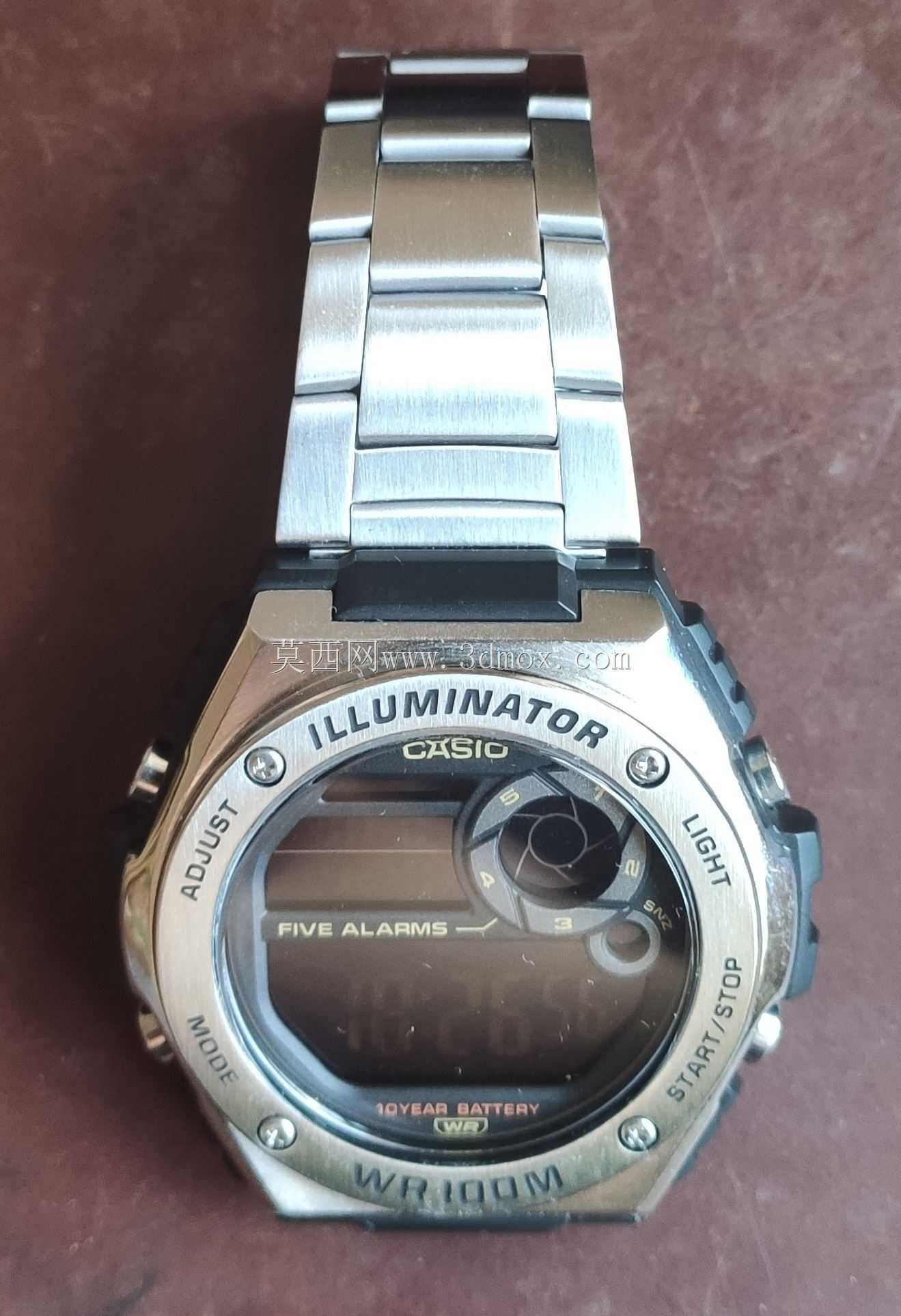

　　这款腕表的结构建模围绕户外通勤、运动计时与日常佩戴场景展开，整体采用金属表壳搭配分段式金属表带的组合，在还原卡西欧运动腕表硬朗外观的同时，把表壳、表圈、按键、显示模组、表带连接位等部件的装配关系逐一梳理清楚。表体正面采用八角形金属表圈轮廓，表圈边缘做了多颗装饰紧固螺钉的造型还原，既呼应运动腕表的坚固视觉特征，也在结构上对应表圈与底壳的压紧装配逻辑，表镜下方同时布置了指针式副盘与大面积数码显示区域，数码段码屏可呈现时间数字，周边小表盘承担辅助状态指示，表圈四周印刷的功能标识对应侧边不同操作按键的定义，包括灯光触发、模式切换、调校启停等常用操作位。

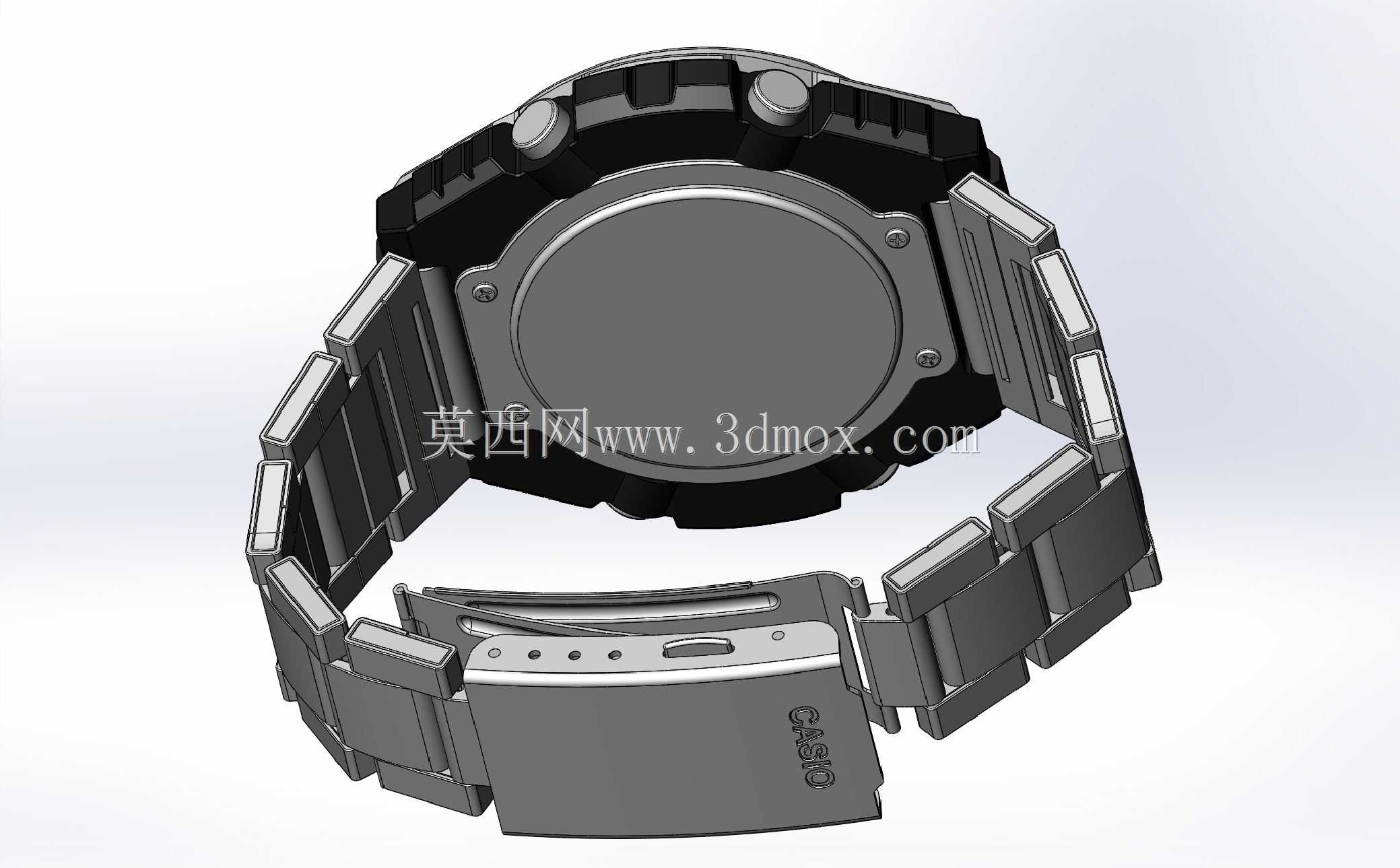

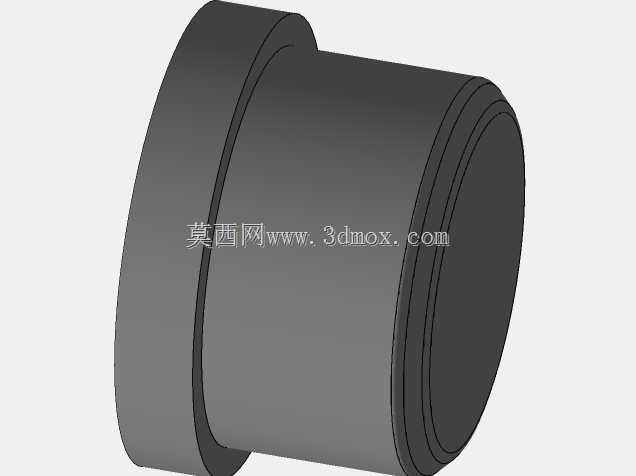

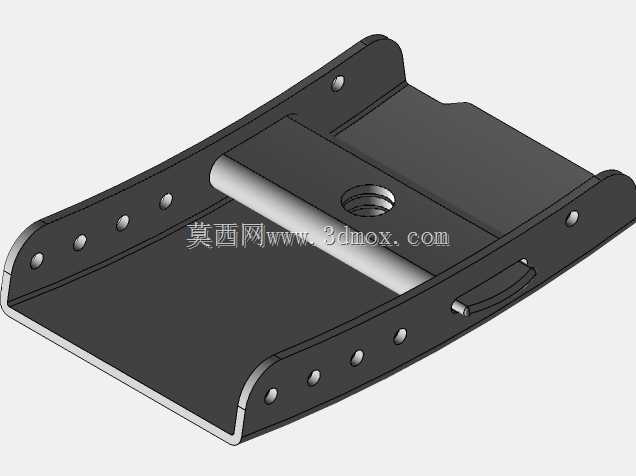

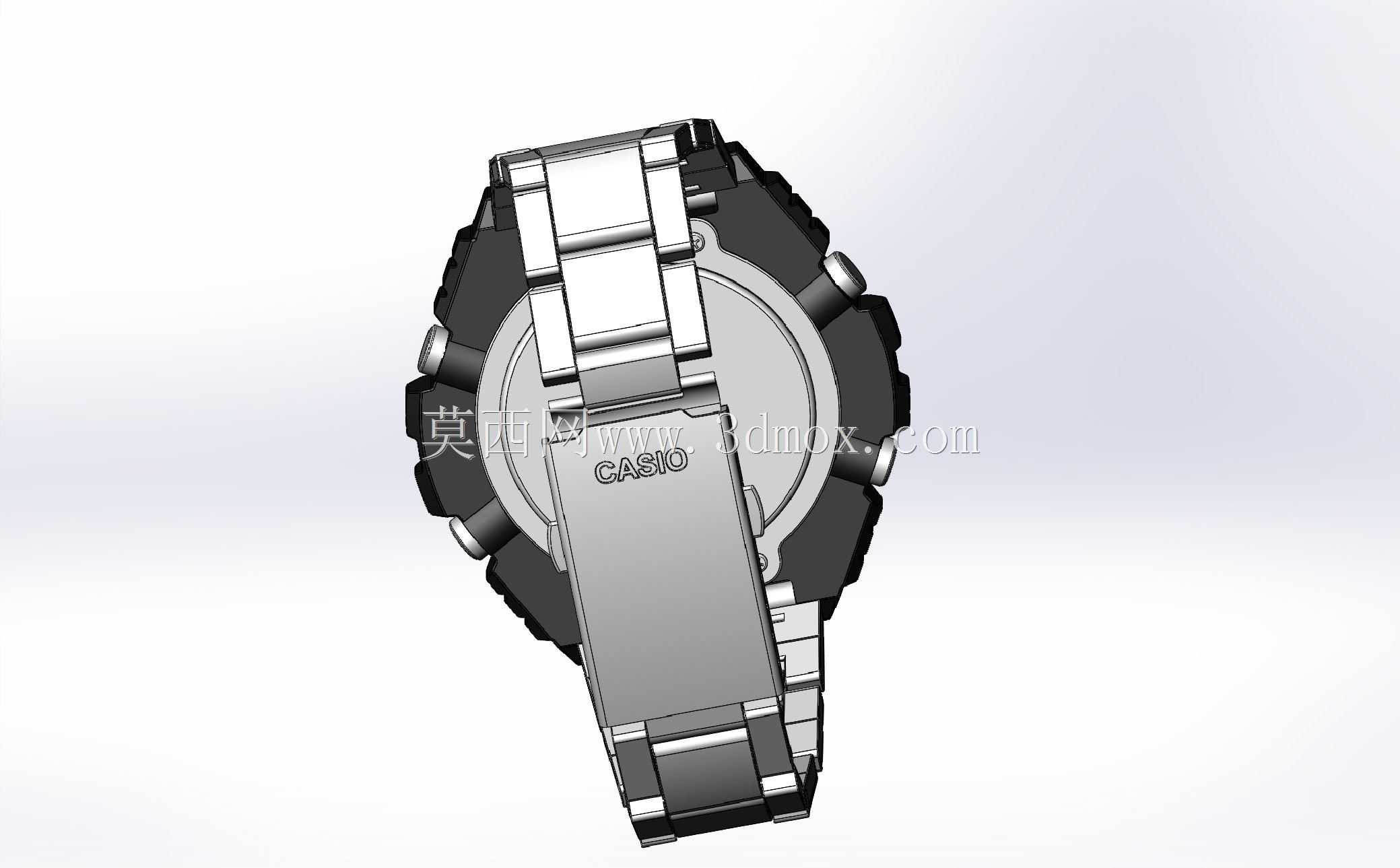

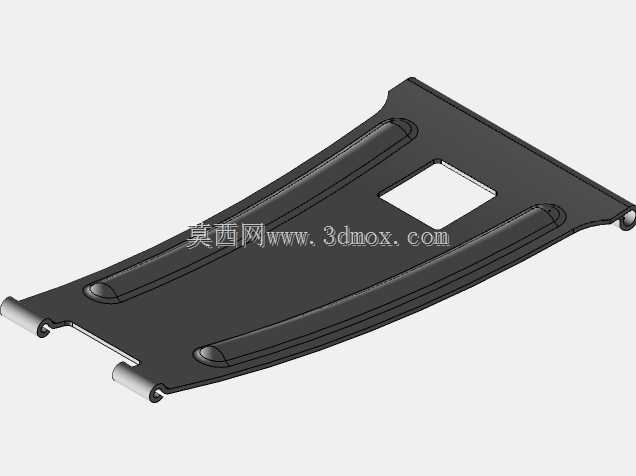

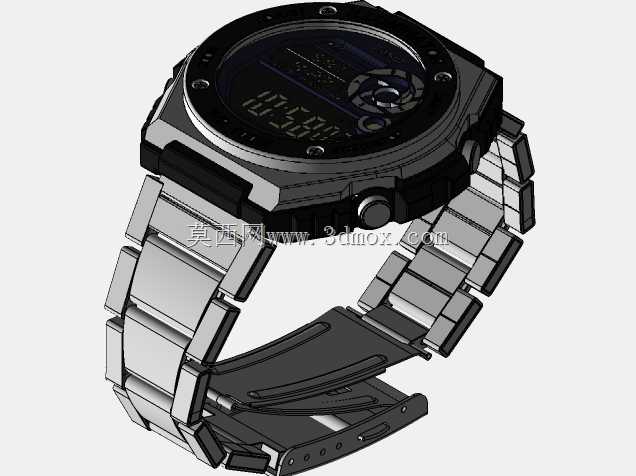

　　从实际使用维度看，该类腕表面向需要防震、防水、快速读时的佩戴场景，表壳侧边设置多颗凸起功能按键，按键位置做了防滑凸点与侧向限位结构，避免佩戴手套操作时出现误触，表壳右侧标注的启动停止、左侧的调校与模式按键，都按照手持操作时拇指、食指的自然触达范围排布，表耳位置采用一体化过渡造型，连接分段式金属表带，每节表带通过销轴串联，表带节预留弯折间隙，保证佩戴时可随手腕弧度自然弯曲，表扣区域的配合间隙在建模中也预留了装配公差，避免相邻链节出现运动干涉。

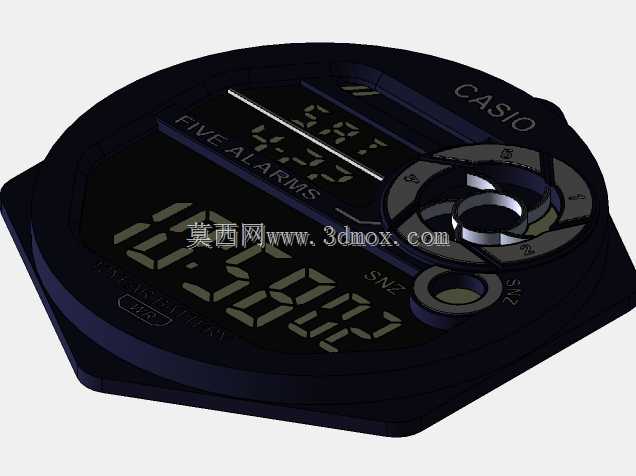

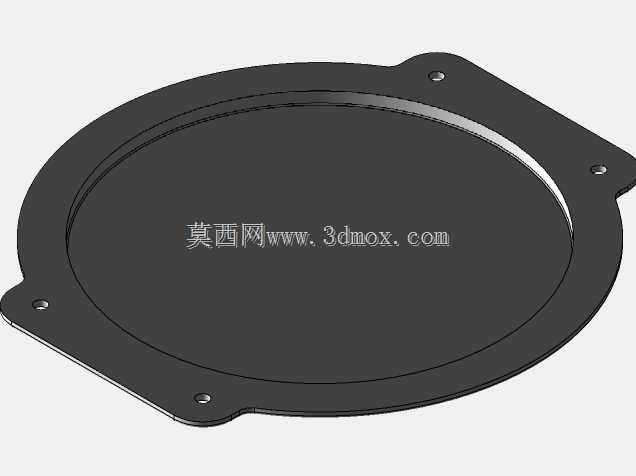

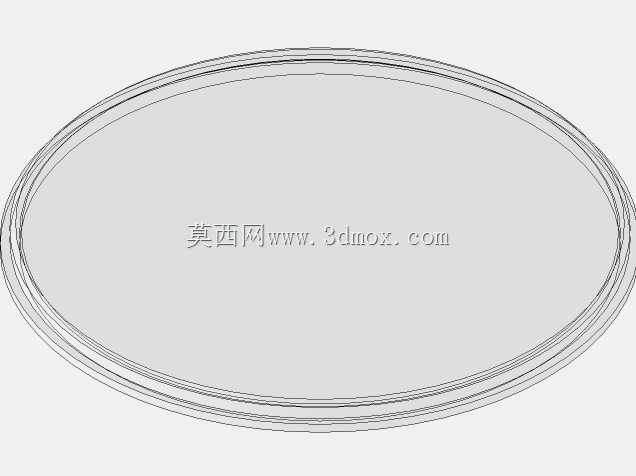

　　设计过程中首先确定表体的核心安装边界：以表镜所在正面为基准，表壳厚度方向预留显示模组、电池仓与密封胶圈的堆叠空间，表壳外周的防水密封槽沿底壳轮廓整圈布置，保证100米防水等级对应的压缩量要求；表镜采用略高于表圈的下沉安装结构，外周的防护凸起可以在腕表正面磕碰时先接触外力，避免表镜直接受冲击。数码显示区域的段码字符按照真实腕表的显示比例排布，副盘指针的转轴位置与主显示区形成视觉平衡，表圈上的照明标识对应内置背光模组的触发逻辑，暗光环境下可点亮屏体实现读时。

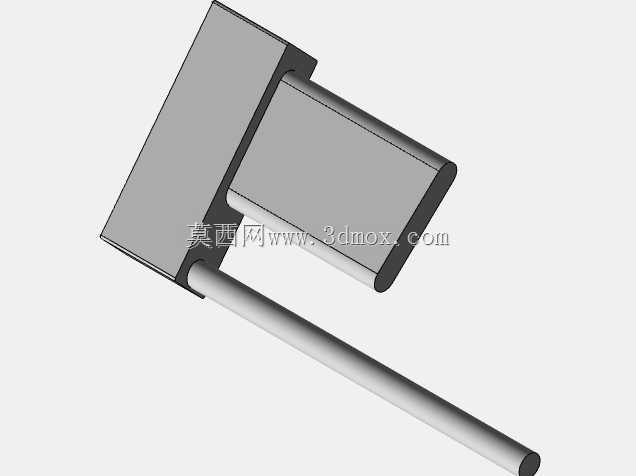

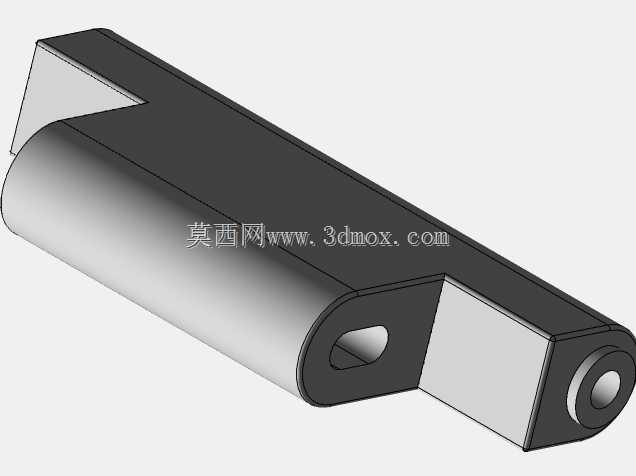

　　表带部分采用多节对称金属链节结构，每节链节的上下表面做了拉丝质感的造型处理，链节之间的连接销轴同轴度需要在装配中严格控制，保证表带弯折时无卡滞，表耳与首节表带的连接位预留了足够的摆动角度，适配不同粗细的手腕佩戴需求。整个模型把腕表从外部防护结构到内部显示分区、从按键操作行程到表带铰接关系都做了完整还原，结构设计兼顾了运动腕表的抗冲击性能、佩戴贴合度与功能操作便利性，可为穿戴类消费电子产品的外观结构设计、装配校验提供直观的三维参考。
