CA6140机床传动连接大齿盘结构设计

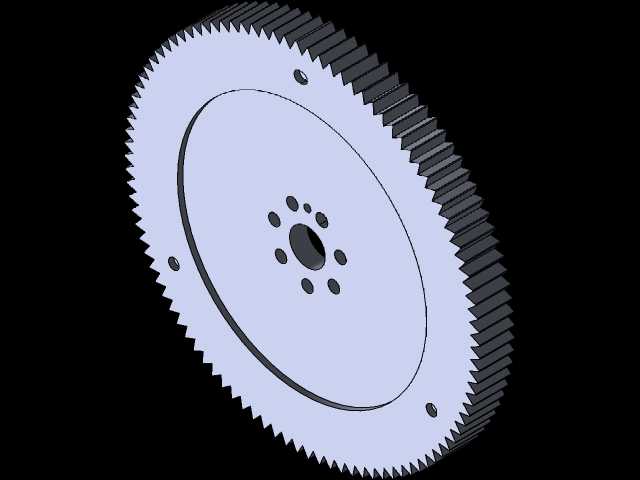

　　在普通卧式车床的主轴传动链路里，这类大直径齿盘是承担动力传递与扭矩缓冲的核心部件，日常加工场景中，不管是粗车工序的大背吃刀量切削，还是精车工序的平稳转速维持，都需要这类齿盘在热电机输出端与变速器输入端之间建立稳定的刚性连接，避免传动间隙带来的振纹、打刀问题。从实际装配边界来看，齿盘的外圆齿圈部分需要和变速器输入轴的主动齿轮保持精准的啮合侧隙，齿向公差控制在GB/T 10095.1规定的7级精度区间，才能保证长时间满负荷运转下不会出现偏磨、断齿故障。盘体中心的阶梯孔是和热电机输出轴端配合的定位基准，孔壁的表面粗糙度要求达到Ra1.6，配合公差选用H7/k6的过渡配合，装配时需要通过热装工艺完成压装，保证运转过程中不会出现轴孔相对滑移。

　　围绕中心孔均匀分布的8个小孔是螺栓过孔，用来和电机输出端的连接法兰做刚性锁固，孔位的位置度公差控制在0.02mm以内，避免装配时出现螺栓别劲、盘体端面跳动超标的问题。盘体靠近外圆位置均匀分布的3个螺纹孔，是做动平衡校正时的配重块安装位，因为这类大直径齿盘的工作转速区间覆盖从低速重切削的几十转到高速精车的上千转，动平衡等级需要达到G6.3标准，才能有效抑制高速运转时的振动传递，避免影响主轴的回转精度。齿形部分采用渐开线直齿设计，相比斜齿结构，直齿加工难度更低，装配调整更方便，虽然啮合重合度略低于斜齿，但在车床这种固定传动比、不需要频繁换挡的动力输入链路里，直齿结构的传动效率更高，轴向力几乎为零，不需要额外设置推力轴承来抵消轴向载荷，

　　能简化两端支撑结构的设计。盘体的腹板部分做了等厚度减薄设计，在保证整体结构刚性的前提下尽可能降低转动惯量，减少电机启动、变速时的惯性冲击，避免传动链受到额外的扭矩冲击。从实际使用场景来看，这类齿盘不仅要传递电机输出的额定扭矩，还要承受切削过程中突发的冲击载荷，比如车削毛坯件时遇到硬点、撞刀等异常工况，所以盘体材料选用45号钢锻件毛坯，经过正火处理后整体硬度达到HB220-250，齿面部分做高频淬火处理，淬火层深度控制在1.5-2mm，齿面硬度达到HRC45-50，既保证齿面的耐磨性能，又能让盘体芯部保持足够的韧性，吸收冲击载荷避免脆断。设计过程中需要反复校核齿根弯曲强度和齿面接触强度，按照车床最大切削扭矩的1.5倍做安全系数校验，

　　确保在极限工况下不会出现断齿、塑性变形等失效问题。另外盘体的端面跳动和径向跳动公差都控制在0.03mm以内，装配完成后需要和连接轴一起做整体动平衡校正，避免因为盘体本身的形位公差超差带来运转振动，进而影响整个主轴箱的传动精度和轴承使用寿命。在日常维护场景中，这类齿盘的啮合位置需要定期加注锂基润滑脂，减少齿面磨损，同时每次设备大修时都要检测齿面磨损量和啮合侧隙，如果侧隙超过0.2mm就需要调整齿轮中心距或者更换齿盘，避免因为间隙过大带来传动冲击和反向间隙，影响螺纹加工、端面车削的加工精度。
