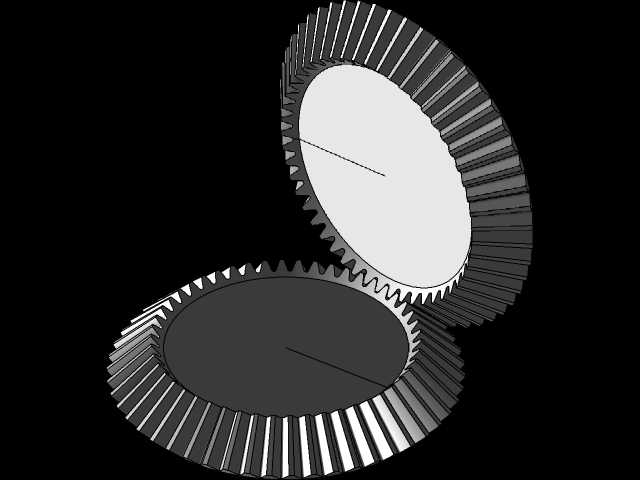

CA6140机床传动用正交啮合锥齿轮副

项目分类:齿轮 发布时间:2023-11-23 ID:717478
  • CA6140机床传动用正交啮合锥齿轮副

  这套锥齿轮副是为CA6140普通车床进给传动链适配的核心传动构件,主要承担两相交轴之间的旋转运动与扭矩传递任务,在机床主轴箱、进给箱的换向传动段中,这类锥齿轮副是改变传动方向的关键零件,能够将平行于主轴的输入动力转换为垂直方向的输出动力,匹配刀架纵向、横向进给的动力切换需求。从结构设计来看,该组锥齿轮采用直齿锥齿形,齿线收敛于节锥顶点,啮合过程中重合度控制在1.2-1.5区间,既保证了中低速传动场景下的承载能力,也降低了加工与装配的精度要求,适配普通车床常规切削工况下的载荷波动。设计阶段首先根据CA6140车床的进给传动比要求确定了两轮的节锥角,大轮节锥角接近60度,小轮节锥角对应为30度,

  保证正交传动下的传动比精准匹配进给量调节的参数范围,齿顶高系数取标准值1,顶隙系数取0.2,避免啮合过程中出现齿根干涉与顶切问题。齿宽选取为节锥母线长度的三分之一,这个比例是直齿锥齿轮设计中平衡承载能力与加工难度的常用取值,齿宽过大会导致小端齿槽过窄,加工时刀具容易发生干涉,齿宽过小则会降低轮齿的接触强度,无法传递额定进给扭矩。安装边界方面,两轮的安装距需要严格匹配箱体上的轴承座孔位,背锥面需与安装基准面贴合,轴向定位通过轴肩与锁紧螺母实现,装配时需要保证两轮的节锥顶点完全重合,否则会出现偏载、齿面接触区偏移的问题,轻则加剧齿面磨损,重则导致轮齿断裂。实际应用中,这类锥齿轮副除了普通车床的传动系统,

  也广泛用于各类需要相交轴传动的通用机械设备,比如铣床的分度头传动、钻床的进给换向机构、轻工机械的动力转向单元,在转速不超过1500r/min、传递扭矩中等的工况下,直齿锥齿轮的传动效率可以达到96%以上,且维护成本低,备件替换方便。建模过程中严格按照锥齿轮的展成原理生成齿面,先通过节锥、背锥的参数计算出当量齿轮的齿形参数,再沿齿线方向扫描生成完整轮齿,齿根过渡圆角取0.3倍模数,降低齿根应力集中系数,提升轮齿的抗弯曲疲劳强度。轮体结构采用辐板式设计,在保证轮毂与轮缘连接强度的前提下,尽可能减少轮体自重,降低转动惯量,减少传动启停过程中的冲击载荷,轮毂内孔设计有键槽,用于与传动轴实现周向固定,

  键槽的位置与齿位的相位关系严格按照装配要求设定,避免装配时出现齿位错位导致的啮合不良。齿面的接触斑点在装配调试时需要保证沿齿高方向接触比例不小于40%,沿齿长方向接触比例不小于50%,且接触区位于齿面中部略偏小端位置,这样在承受工作载荷发生少量弹性变形时,接触区会向大端偏移,不会出现载荷集中在轮齿边缘的情况。对于机床这类需要长期稳定运行的设备,锥齿轮的材料通常选用20CrMnTi,经渗碳淬火处理后齿面硬度可以达到HRC58-62,芯部保持足够的韧性,能够承受切削过程中的冲击载荷,齿面经过磨齿加工后精度可以达到8级,满足普通车床传动的平稳性要求,减少进给过程中的爬行与振动,保证工件加工的表面粗糙度达标。
