机械传动用直齿圆柱齿轮结构设计

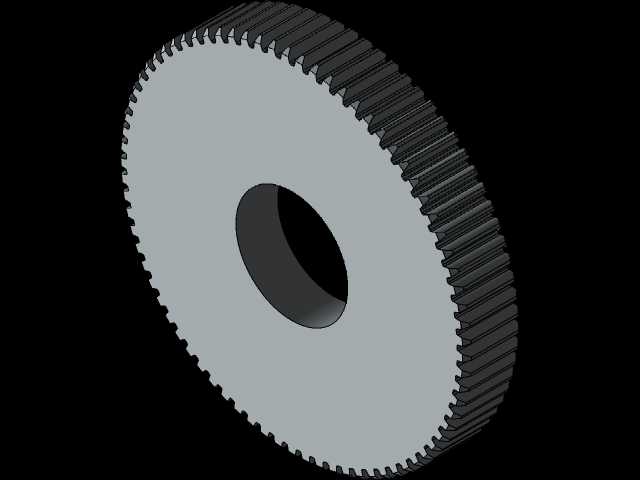

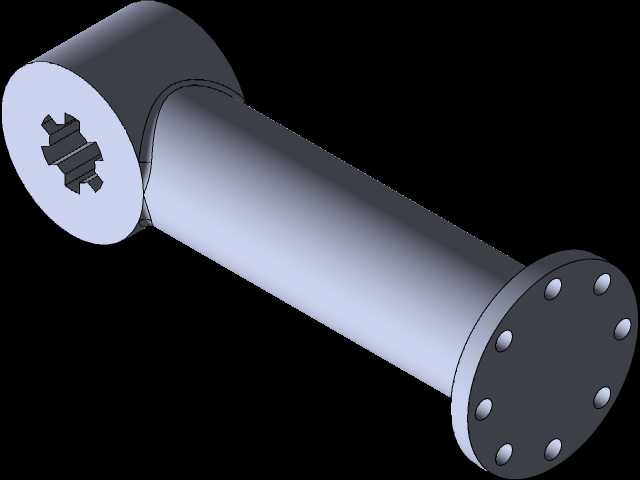

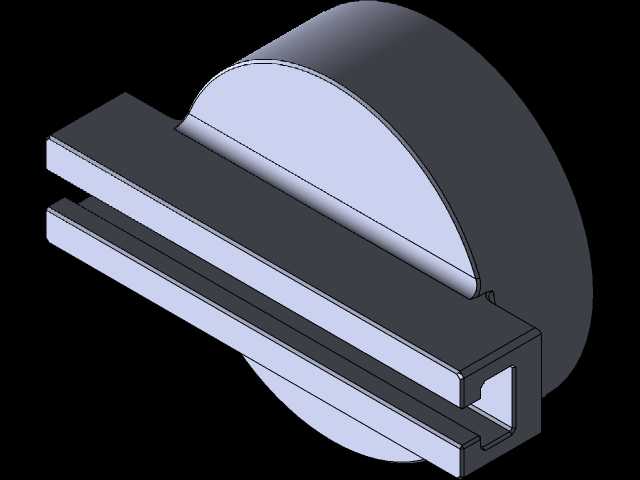

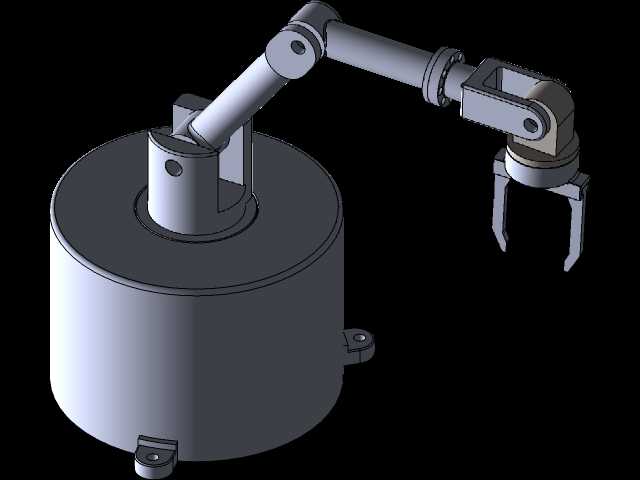

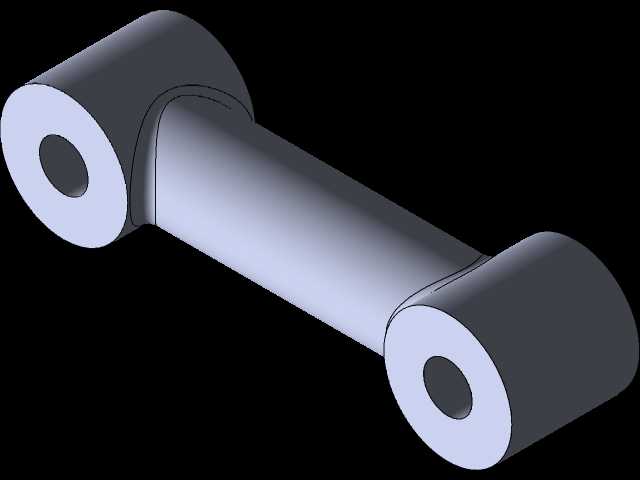

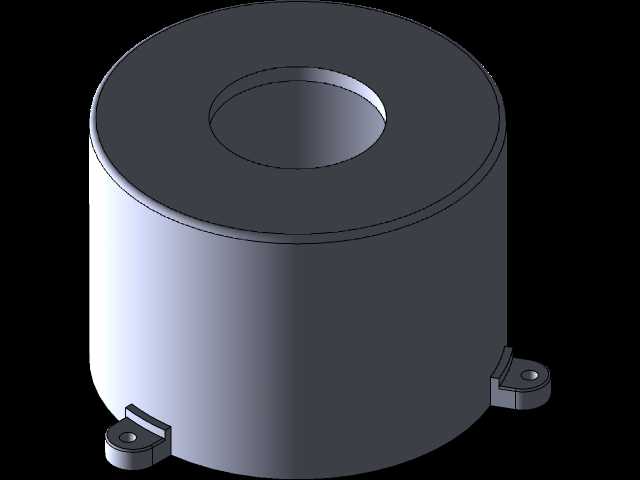

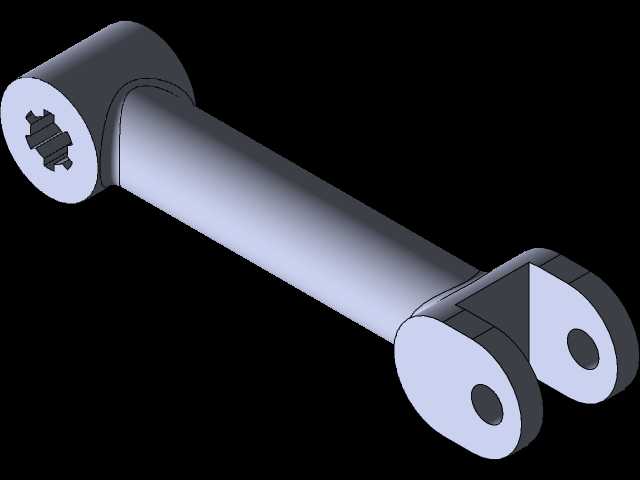

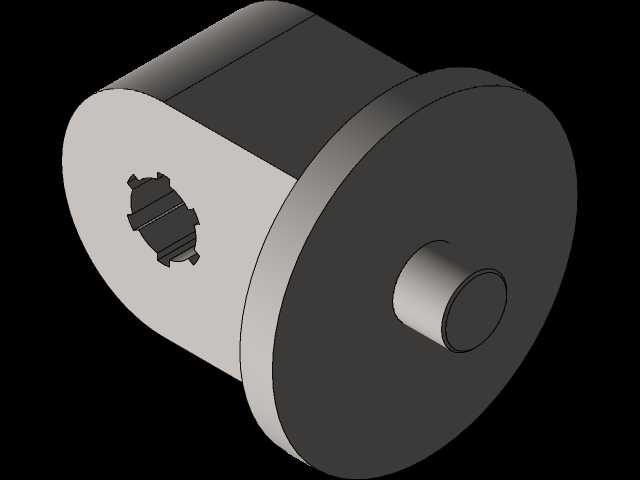

　　这款直齿圆柱齿轮的设计，最初是针对小型机械臂关节传动的适配需求展开的，在常规桌面级轻载机械手的关节布局里，这类齿轮承担着伺服电机输出端到执行臂段的扭矩传递作用，区别于谐波减速器的大减速比场景，这类直齿轮更多用在对传动效率要求更高、回差控制要求适中的开式传动环节，比如机械臂末端的辅助姿态调整轴，或是小型搬运工位的短距离动力传递路径上。从实际应用场景来看，这类齿轮除了适配小型机械臂，也能通用在普通CA6140类普通车床的进给箱辅助传动位、小型自动化输送线的动力接驳单元，只要安装边界、模数参数匹配，就能直接替换同规格的外购标准件，对于设备改造、非标设备定制的场景来说，这类参数化建模的齿轮结构能大幅缩短设计周期，不需要从零开始计算齿形参数、绘制渐开线轮廓。

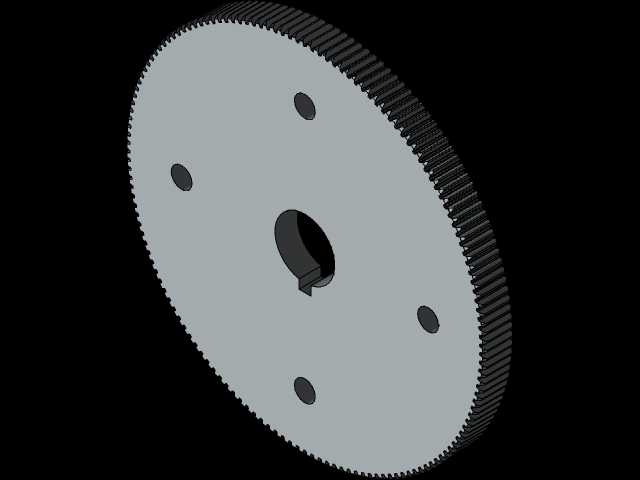

　　设计思路上，首先确定的是齿形参数，采用标准渐开线直齿齿形，压力角选用通用的20度，齿顶高系数取1，顶隙系数0.25，保证和市面上常规直齿轮的啮合兼容性，不会出现齿形干涉、啮合卡滞的问题。齿轮的中心通孔是安装定位的核心基准，孔的公差带选用H7级，适配常用的过渡配合安装要求，不管是和传动轴的光轴段配合，还是搭配平键做周向固定，都能保证安装后的同轴度，减少传动过程中的径向跳动。齿轮的轮毂部分没有做额外的减重孔设计，是考虑到这类小尺寸齿轮的应用场景多为中低速轻载，实心腹板结构的加工工艺性更好，不管是滚齿加工还是线切割成型，都能降低加工难度，减少工序步骤，适合小批量定制加工的需求。

　　从安装边界来看，齿轮的齿顶圆、齿根圆尺寸都做了参数化约束，建模过程中把齿宽、模数、齿数、中心孔直径都设置为可驱动的参数，后续如果需要调整传动比，只需要修改对应的齿数参数，就能重新生成对应规格的齿轮模型，不需要重新绘制齿形。齿面的建模严格按照渐开线生成逻辑做了阵列，每个轮齿的齿向误差在建模阶段就做了约束，保证啮合时的齿面接触面积符合设计要求，减少局部应力集中导致的轮齿断裂风险。实际使用中，这类直齿轮的传动效率能达到96%以上，因为直齿的啮合是沿齿宽方向全齿长同时接触，没有斜齿轮的轴向分力，所以支撑端的轴承不需要承受额外的轴向载荷，能简化支撑结构的设计，降低整个传动单元的成本。

　　在结构细节上，齿轮的两端面都做了0.5mm的倒角处理，齿顶边缘也做了小倒角，一方面是去除加工过程中的毛刺锐边，避免装配时划伤操作人员，另一方面也能减少啮合过程中齿顶的磕碰损伤，延长零件的使用寿命。中心孔的两端同样做了倒角，方便传动轴的装配导入，不会出现孔口刮伤轴表面、影响配合精度的问题。建模过程中没有添加额外的键槽、紧定螺钉孔这类固定结构，是考虑到不同应用场景的固定方式存在差异，有的场景用销钉固定，有的用粘接或是过盈配合，预留出空白的轮毂端面和内孔表面，方便设计人员根据自己的实际需求添加对应的固定结构，提升模型的通用性。

　　从传动特性的角度考虑，直齿圆柱齿轮的瞬时传动比恒定，在传动过程中不会产生轴向力，对支撑结构的刚度要求更低，非常适合用在布局紧凑、轴向空间有限的机械臂关节内部，不需要额外添加推力轴承来抵消轴向分力，能有效缩小整个关节模块的体积。在实际选型替换时，只需要确认模数、齿数、齿宽、中心孔直径这几个核心参数匹配，就能直接替换使用，模型的所有尺寸都做了全约束，不存在欠定义的几何特征，导入到装配体中不会出现特征错位、尺寸漂移的问题，能直接用于装配干涉检查、运动仿真，也能直接导出工程图用于生产加工。
