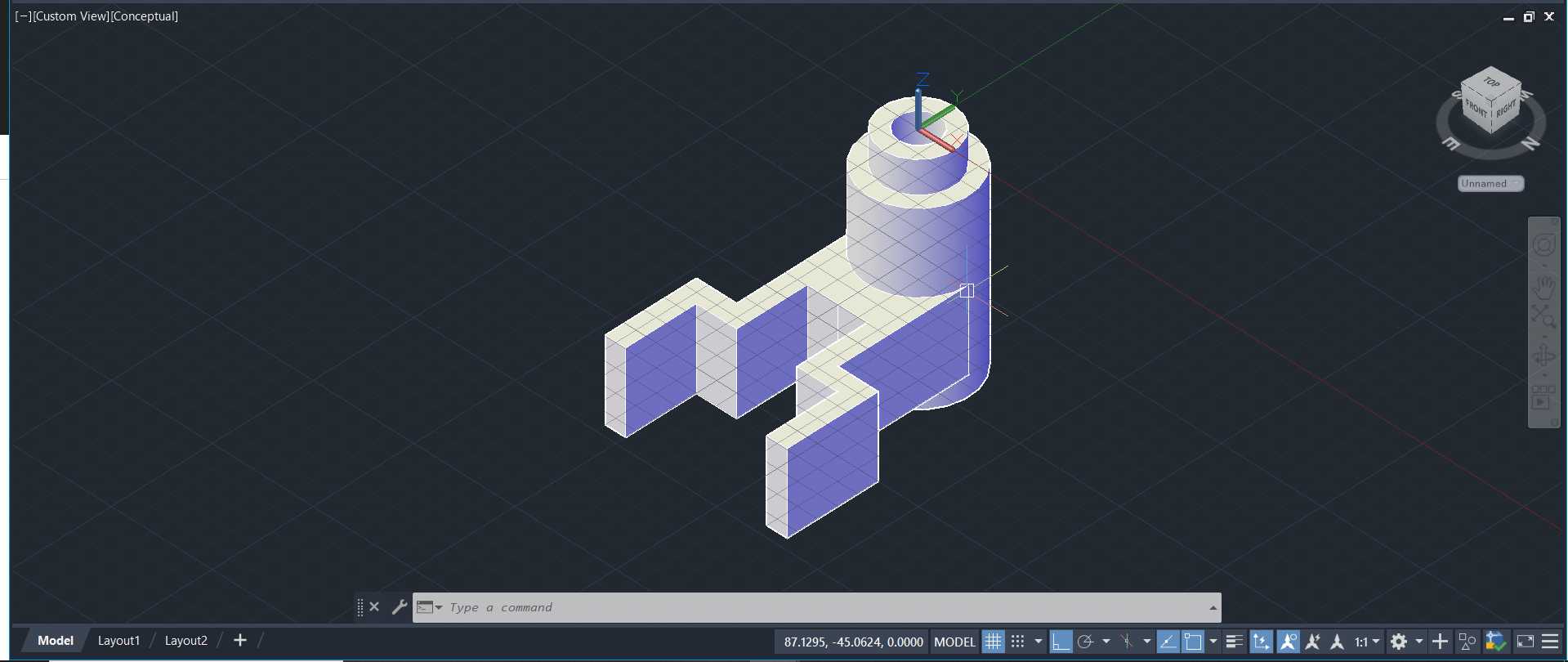

带叉形安装座的空心轴类机械零件

　　该零件属于机床进给系统配套的支撑导向构件，实际应用场景集中在CA6140普通车床溜板箱的辅助传动链路中，主要承担小行程往复运动的导向与侧向支撑作用，区别于主轴箱内的重载传动轴，这类构件的载荷工况以低扭矩、高频次往复摩擦为主，日常运行中承受的径向力远大于轴向力，因此在结构设计上优先保证导向精度与安装稳定性，而非抗扭强度。从结构拆分来看，零件上半段为等径空心圆柱结构，内孔采用通孔设计，一方面可以穿过直径匹配的光杠或润滑油路，减少外接管路的排布空间，另一方面空心结构能在保证整体刚度的前提下降低零件自重，减少溜板箱移动时的惯性负载，圆柱外表面的粗糙度要求控制在Ra1.6以内，与配套的铜套滑动轴承配合时能形成稳定的油膜，

　　降低长期往复运动的磨损量。下半段的叉形安装座是整个零件的定位核心，三个伸出的支脚端面均为精加工定位面，每个支脚上预留的安装孔位置度公差控制在0.02mm以内，安装时直接贴合溜板箱的预制安装基面，通过内六角螺钉完成锁紧，不需要额外加装调整垫片即可保证空心轴段与床身导轨的平行度要求，这种一体化的结构设计省去了传统分体式轴座的装配调整环节，能有效减少装配累计误差，提升传动链路的安装精度。设计过程中首先确定的是空心轴段的中心高度，这个尺寸需要匹配溜板箱内对应传动光杠的中心高，偏差超过0.1mm就会导致光杠运行时出现别劲现象，加速支撑铜套的异常磨损；其次是叉形支脚的跨距尺寸，跨距过小会导致支撑稳定性不足，设备运行时轴段容易出现振颤，

　　影响进给运动的平稳性，跨距过大则会占用溜板箱内部的有限安装空间，干涉周边的齿轮传动组件，最终确定的跨距尺寸刚好能避开周边的传动齿轮最大回转半径，同时保证支撑点的受力分布均匀，三个支脚的受力点均落在安装基面的实体区域内，不会出现悬臂受力的情况。零件的外形轮廓没有复杂的曲面结构，所有棱边均做了C1倒角处理，既可以避免安装时划伤操作人员，也能去除机加工产生的毛刺，防止金属碎屑掉入传动机构内部造成磨损。安装边界方面，零件装入溜板箱后，空心轴段的上端面与上方的盖板间隙控制在2-3mm，既预留了热胀冷缩的变形空间，也不会因为间隙过大导致润滑油飞溅泄漏；叉形座的外侧端面与溜板箱侧壁的间隙不小于5mm，方便后续维护时直接拆卸螺钉取出零件，

　　不需要拆解周边的其他传动组件。实际使用中，这类零件的失效形式主要是空心轴段外圆的磨损以及安装孔的变形，因此在选材时优先选用45号钢进行调质处理，硬度控制在HB220-250之间，既有足够的韧性抵抗冲击载荷，也有合适的表面硬度抵抗滑动摩擦，不需要进行表面淬火处理就能满足普通车床的使用寿命要求，加工时先完成叉形座的基面铣削，再以基面为定位基准加工空心轴段的外圆与内孔，能有效保证各形位公差符合设计要求，不需要后续的二次修配。
