CA6140机床用服装原型加工靠模结构

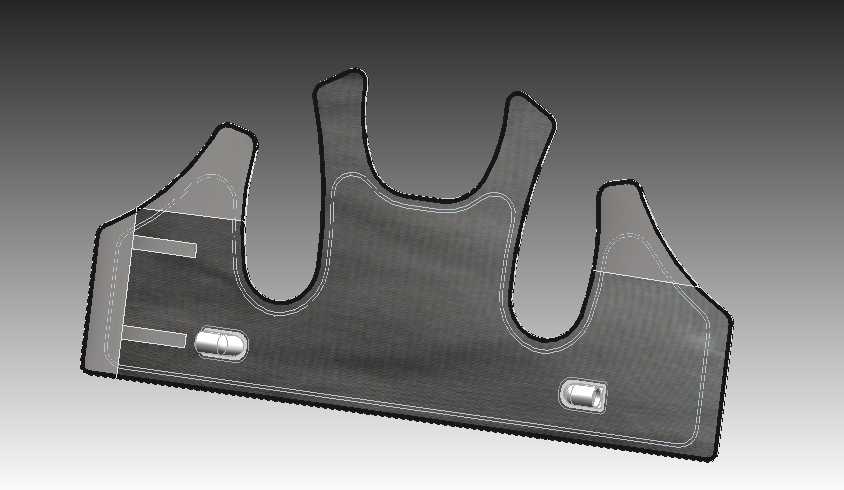

　　在服装面料的仿形裁切加工场景中，这类靠模结构是CA6140普通车床适配专用裁切工装时的核心定位部件，主要用于引导裁切刀具沿预设的服装衣片轮廓走刀，替代传统人工划线对位的低效作业模式，尤其适配小批量定制服装的样片试制工序，能在不更换车床主体结构的前提下，拓展普通金属切削机床的软质材料仿形加工能力。从结构功能来看，该靠模的三个凸起定位端分别对应服装原型的肩线、侧缝对位基准，每个凸起的轮廓曲率完全匹配标准女装衣片的净样边缘，加工时靠模通过底部两个沉头安装孔固定在车床的中拖板拓展台面上，刀具的随动触头紧贴靠模的工作面滑动，拖板进给时就能复刻出与靠模轮廓一致的衣片裁切轨迹，避免人工走刀出现的轮廓偏差。

　　设计阶段首先要考虑的是靠模工作面的耐磨属性，因为随动触头长期滑动会造成轮廓磨损，直接影响裁切精度，所以轮廓边缘做了0.8mm的凸起硬化边，既减少触头的接触面积降低摩擦阻力，也能在磨损后仅更换硬化边条而无需整体更换靠模主体。安装边界方面，该靠模的整体横向跨度适配CA6140车床中拖板的最大横向行程，纵向安装位置避开了拖板的原有刀架安装位，不需要对车床原有结构做打孔改造，直接通过T型槽螺栓就能完成固定，安装后靠模的最高点距离拖板台面的高度不超过车床小刀架的最低抬刀高度，不会出现走刀过程中刀架与靠模发生干涉的问题。轮廓曲率的设计完全贴合160/84A标准女装原型的衣身结构，领口位置的内凹圆弧半径经过反复校核，保证裁切出的衣片领口缝份均匀，

　　肩线位置的倾斜角度匹配人体肩斜的自然角度，侧缝位置的外凸弧度预留了面料缝制时的吃势量，不需要后续二次修片。实际生产应用中，这类靠模除了适配服装面料裁切，更换对应的随动刀具后，也能用于皮革、工业毛毡等软质片材的仿形裁切，靠模上的两个长条形调节槽可以微调靠模的横向安装位置，适配不同幅宽的面料加工需求，不需要重新制作整套工装。结构上的两个沉头定位销孔分别对应衣片的胸围线、腰围线对位基准，安装靠模时可以通过定位销快速对齐拖板的进给原点，减少每次换模后的对刀时间，靠模主体采用轻质铝合金材质加工，整体重量控制在合理范围，不会额外增加中拖板的进给负载，避免长期使用造成拖板导轨的不均匀磨损。工作面的表面粗糙度控制在Ra1.6以下，

　　保证随动触头滑动时无卡顿，不会出现走刀轨迹顿挫造成的衣片边缘毛糙问题，轮廓边缘的过渡位置全部做了圆角处理，没有尖锐棱角，避免安装调整时划伤操作人员，也防止软质面料在对位时被勾丝造成废料。在小批量服装加工车间里，这类适配普通车床的专用靠模成本远低于专业数控裁切设备，对于加工批量在百件级的样衣试制订单，能在极短的周期内完成工装调试投入生产，不需要复杂的数控编程，普通车床操作人员经过简单培训就能完成操作，加工精度能满足服装样衣的缝制要求，轮廓尺寸偏差控制在0.5mm以内，完全符合服装加工的行业公差要求。靠模的轮廓设计还考虑了不同面料的裁切余量，边缘预留的10mm宽度的压边条位置，可以在裁切时配合压料装置固定面料，避免面料在裁切过程中发生移位，保证多层面料叠裁时上下层的轮廓一致性，最多可以同时叠裁5层面料，大幅提升小批量加工的生产效率。
