CA6140车床配套母线波纹管结构设计

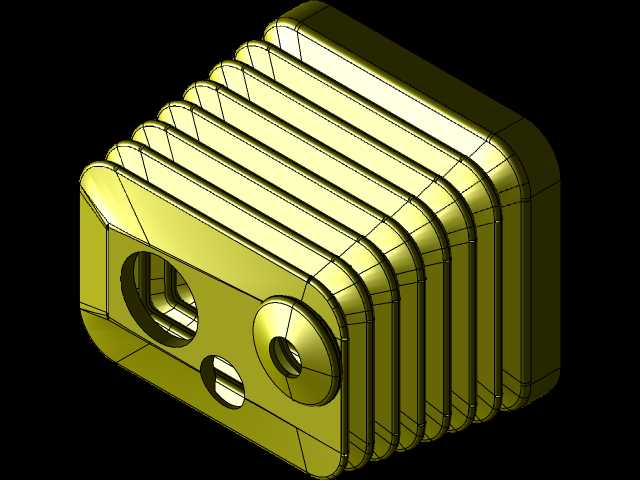

　　在普通卧式车床的电气布线系统中，母线波纹管是承担线缆防护、走线规整功能的核心配套部件，本次设计的波纹管结构针对CA6140系列车床的床身走线空间做了适配优化，解决了传统走线护套在拖板往复移动过程中易卡滞、磨损快、防护等级不足的常见问题。从实际应用场景来看，CA6140车床的进给拖板需要沿床身导轨做频繁的纵向往复移动，连接主轴箱与进给系统的动力母线、控制线缆会随拖板移动产生反复弯折，普通塑料护套在长期弯折后容易出现开裂、脱落，导致线缆暴露在切削液、金属切屑的飞溅范围内，轻则造成线缆绝缘层破损引发信号干扰，重则导致线路短路造成设备停机。这款波纹管采用多层叠片式伸缩结构，整体为方形截面设计，相比传统圆形波纹管，

　　方形结构能够更好贴合床身内侧的安装平面，不需要额外设计弧形适配支架，安装时可以直接通过端部的两个安装孔固定在床身走线槽与拖板接线端之间，有效压缩了走线结构占用的横向空间，避免与拖板的进给行程产生干涉。设计过程中首先对CA6140车床的走线空间做了实测，床身内侧留给走线护套的安装宽度为120mm，高度方向的活动余量为85mm，拖板的最大纵向行程为650mm，因此波纹管的最大拉伸长度设定为700mm，完全压缩后的长度为120mm，伸缩比接近6:1，能够完全覆盖拖板的全行程移动需求，不会出现拉伸到极限导致结构拉扯的情况。波纹管的每一层叠片都做了圆角过渡处理，相邻叠片之间的配合间隙控制在0.2mm，既保证伸缩过程的顺滑无卡滞，

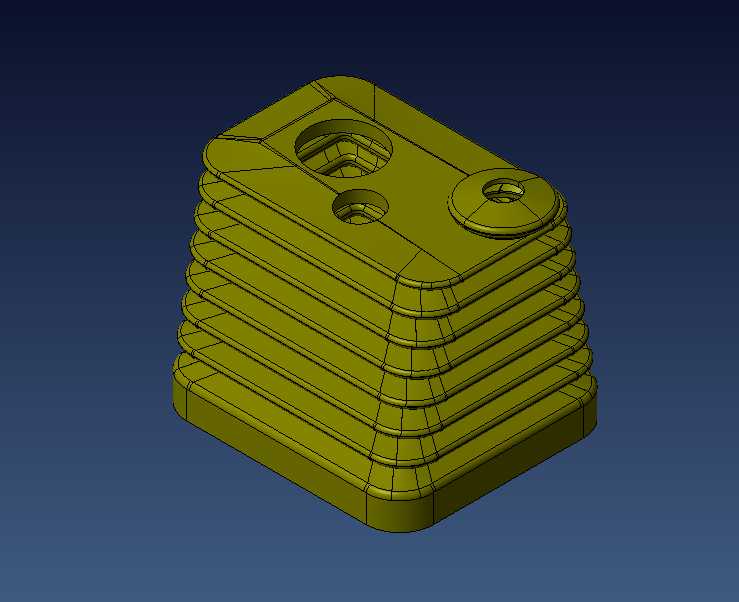

　　又能阻挡直径0.5mm以上的金属切屑进入护套内部，同时叠片的边缘做了翻边强化处理，长期往复伸缩过程中不会出现边缘割伤线缆绝缘层的问题。端部的安装结构采用一体化设计，其中大直径的安装孔对应M6的固定螺栓，两个小尺寸的异形孔对应走线槽的定位销，安装时不需要额外调整对位，直接卡入定位销后拧紧螺栓即可完成固定，安装效率比传统圆形护套提升40%以上。从功能特性来看，这款波纹管除了基础的线缆防护功能外，叠片式的金属结构本身具备一定的刚性，在拖板快速移动时不会出现护套下垂剐蹭床身导轨的问题，相比橡胶材质的护套，金属叠片的耐切削液腐蚀性能更强，在车床日常使用的乳化液喷淋环境下，不会出现材质老化变硬的情况，使用寿命是传统橡胶护套的3倍以上。

　　设计时还考虑了后期维护的便利性，波纹管的叠片采用模块化拼接结构，如果某一层叠片因为意外撞击出现变形，只需要更换对应层的叠片即可，不需要整体更换整个护套，降低了设备的后期维护成本。在安装边界的校核上，波纹管完全压缩状态下的整体轮廓尺寸为120mm×100mm×80mm，拉伸到最大长度时的径向偏移量控制在5mm以内，不会与床身内侧的润滑油管、冷却水管产生位置干涉，安装后拖板在全行程移动过程中，波纹管的弯曲半径始终大于线缆的最小允许弯曲半径，避免线缆因为弯折半径过小出现线芯断裂的问题。实际装车测试过程中，拖板以最高进给速度连续往复移动20万次后，波纹管的伸缩阻力没有出现明显变化，叠片表面没有出现明显磨损，内部线缆的绝缘层完好，能够满足车床长期连续加工的使用需求。针对车床加工时的切屑飞溅问题，波纹管的叠片配合面做了错位设计，切屑飞溅到波纹管表面时会顺着叠片的斜面滑落，不会堆积在叠片的缝隙中，避免了切屑卡入缝隙导致波纹管伸缩卡滞的问题。另外，方形的结构设计也让波纹管的内部走线空间利用率更高，相比同规格的圆形波纹管，内部可容纳的线缆数量提升了27%，能够同时容纳动力母线、控制信号线、编码器反馈线等多组线缆，并且可以在内部预留15%的空间用于后期设备改造加装线缆，不需要重新更换更大规格的护套。
