CA6140车床配套发动机顶盖结构设计

　　在普通车床的动力端配套结构中，发动机顶盖作为动力单元上部的核心密封承载构件，直接决定了动力舱上部的密封可靠性、附件安装基准精度以及整机运行时的上部防护性能，尤其在CA6140这类通用卧式车床的配套动力模块中，该部件的设计合理性会直接影响车床主轴动力输出的稳定性与日常维护的便捷性。从实际应用场景来看，这类顶盖主要适配CA6140车床的配套四缸动力单元，安装位置处于缸体上部的结合面处，日常工况下需要承受动力单元运行时产生的持续振动、上部温度传导带来的热形变，同时还要为点火组件、油气管路、气门调节机构提供稳定的安装定位基准，隔绝上部杂物、切削液飞溅进入动力腔室，避免内部润滑介质出现渗漏问题。

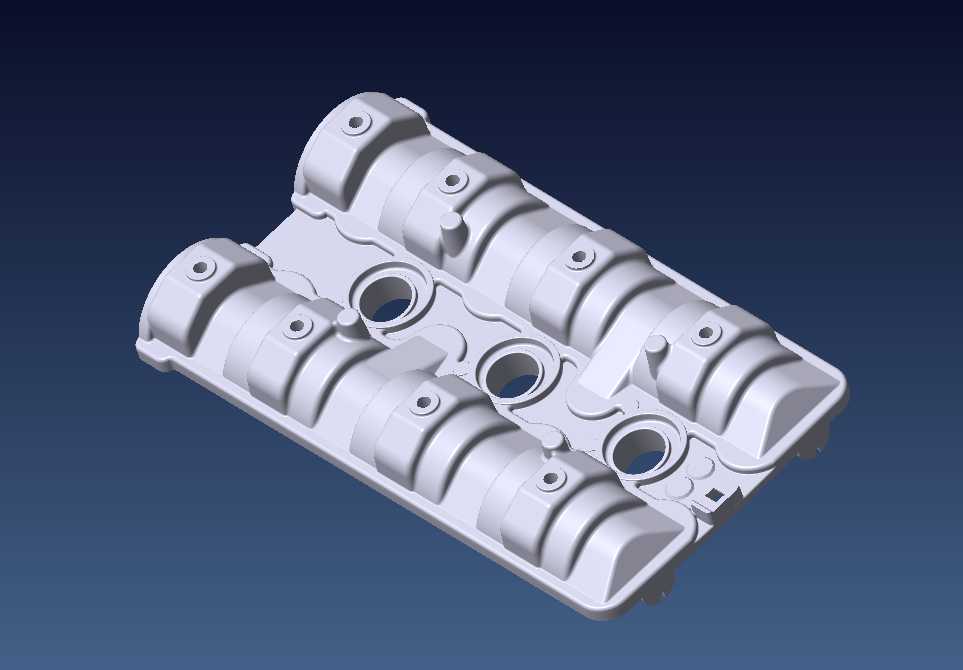

　　从结构设计思路来看，该顶盖采用一体化铸造成型的基体结构，整体轮廓沿缸体列向排布，对应四个缸位设置了连续的加强筋结构，筋条沿顶盖纵向贯通布置，既能够平衡铸造过程中的冷却收缩应力，减少毛坯成型后的形变余量，也能在整机运行时提升整体刚性，降低振动带来的结构共振风险。上部预留的三个圆形通孔为点火组件的安装位，孔位周边设计了凸起的定位止口，安装时可直接与组件密封圈配合，无需额外加装定位衬套即可保证同轴度要求，孔位的位置度公差控制在0.1mm以内，能够满足组件快速换装的精度需求。顶盖边缘均匀分布的螺栓安装孔，每个孔位都设计了局部加厚的凸台结构，凸台高度统一为5mm，既可以保证螺栓拧紧时的压紧力均匀分布在结合面处，避免局部应力集中导致的顶盖开裂，也能在长期使用后出现密封失效时，方便对螺栓进行二次预紧，无需拆卸上部其他附件即可完成维护操作。

　　从安装边界与尺寸配合来看，该顶盖的纵向安装尺寸与CA6140配套动力单元的缸体上沿长度完全匹配，横向宽度避开了动力舱两侧的管路排布空间，安装后两侧预留的间隙不小于15mm，能够满足日常检修时手部操作的空间需求，顶盖下部的结合面采用平面铣削加工，表面粗糙度控制在Ra1.6以内，配合密封垫安装后可实现0.05mm以内的平面度误差，完全满足静态密封的性能要求。顶盖表面的弧形过渡结构并非单纯的造型设计，而是结合了油气回流的路径需求，顶盖内侧设计了倾斜的导油槽，能够将上部凝结的润滑油顺着槽道回流到缸体内部的油道中，避免机油在顶盖内部积聚形成积碳。侧面预留的小尺寸凸台结构为传感器安装位，凸台处预先加工了螺纹底孔，安装传感器时无需额外钻孔攻丝，直接通过螺栓即可完成固定，定位精度能够满足信号采集的位置要求。

　　在实际使用过程中，该顶盖的结构设计充分考虑了车床加工车间的复杂工况，表面的加强筋结构除了提升刚性之外，还能够增加散热面积，帮助动力单元运行时的上部热量快速散发，避免局部温度过高导致密封垫过早老化。螺栓孔位的排布采用对称式设计，安装时无需区分方向，只要对齐定位销孔即可完成装配，能够降低一线操作人员的装配难度，减少错装风险。顶盖边角处全部采用圆角过渡，没有尖锐的棱角结构，既能够避免铸造时出现应力集中导致的毛坯缺陷，也能在检修过程中减少对操作人员的磕碰风险。针对车床运行时切削液飞溅的问题，顶盖上部的所有安装孔位都设计了高出基准面的挡边结构，即使有切削液溅落到顶盖表面，也会顺着挡边外侧流到动力舱外部，不会顺着孔位缝隙渗入内部结构。

　　从结构建模的角度来看，该模型完整还原了顶盖的所有安装特征与加强结构，建模过程中对铸造圆角、拔模斜度都做了准确还原，拔模斜度统一设置为1.5°，符合小型铸铁件的铸造工艺要求，所有安装孔的深度、螺纹规格都与实际加工尺寸保持一致，可直接用于工艺工装设计、装配干涉校验以及教学演示场景。在进行虚拟装配时，该模型可直接与CA6140车床的动力单元缸体模型完成配合，验证结合面的密封间隙、螺栓孔的对中精度以及周边附件的安装空间是否存在干涉，为后续的工艺改进、备件生产提供准确的三维数据参考。
