CA6140机床防滑操作脚踏板结构设计

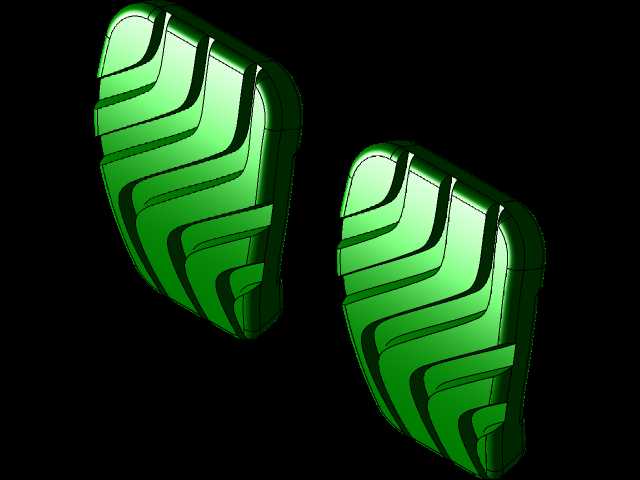

　　在普通卧式车床的操作体系里，脚踏部件是操作人员和设备交互频次极高的结构，尤其是CA6140这类通用型卧式车床，日常加工过程中操作人员需要频繁通过脚踏部件完成主轴启停、制动或者辅助进给的触发操作，踏板的使用体验直接关系到操作效率甚至生产安全。这款踏板结构在设计时首先考虑的是车间复杂工况下的防滑需求，车间地面难免存在切削液飞溅、铁屑残留的情况，操作人员的工作鞋底也容易沾附油污，因此踏板表面没有采用光面设计，而是做了多道平行的弧形凸起筋条，筋条沿着踏板的受力方向排布，既可以在鞋底接触时形成多道咬合棱边，避免脚踩时出现侧滑，同时弧形的走向也适配操作人员脚部自然放置时的角度，长时间踩踏不会出现局部硌脚的疲劳感。从结构外形来看，

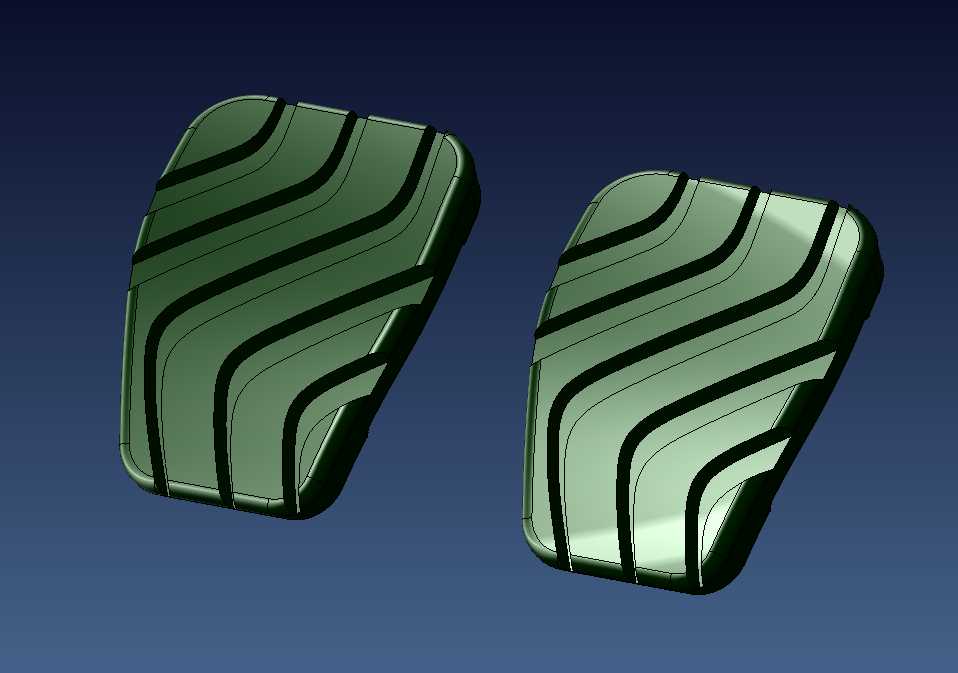

　　踏板整体采用了上宽下窄的类梯形轮廓，边缘做了全周的圆角过渡，没有尖锐的棱角，一方面避免安装和维护过程中划伤操作人员，另一方面也能减少应力集中，在频繁承受踩踏冲击力的工况下，不会出现边缘开裂的问题。踏板的背部设计有对应的安装卡槽和螺栓固定位，安装边界完全匹配CA6140车床原有的脚踏安装支座，不需要对原有设备的安装位做二次加工就可以直接替换安装，安装面的平面度公差控制在0.2mm以内，保证安装后踏板不会出现翘曲、晃动的情况。在功能设计上，这款踏板除了满足常规的踩踏触发需求，还考虑了误触碰的防护，踏板的踩踏行程做了合理的限位，空行程控制在5mm以内，有效踩踏行程为15mm，既保证踩踏时有清晰的反馈感，又不会因为行程过长导致操作延迟，

　　同时踏板的触发力度设置在200N到300N之间，既不会因为轻微的触碰就误触发设备动作，也不会让操作人员需要用很大的力气才能踩下，长时间操作不会产生腿部疲劳。设计过程中还考虑了铁屑和切削液的排出问题，表面的凸起筋条之间预留了足够的导流间隙，落在踏板上的切削液和细碎铁屑可以顺着筋条之间的凹槽自然滑落，不会在踏板表面积存，减少日常清理的工作量，同时也避免铁屑嵌在踏板表面硌伤鞋底或者造成打滑。从材料适配的角度，这款踏板的结构既可以采用铸铁铸造成型后做表面喷塑处理，也可以采用钢板冲压焊接成型后做防滑纹理的压型，两种加工工艺都能适配这个结构的设计，生产厂家可以根据自身的加工条件选择合适的工艺路线，不需要额外定制复杂的加工工装。

　　在实际的车间应用场景里，这类脚踏部件除了用在CA6140车床上，同结构尺寸的踏板也可以适配同系列的其他普通卧式车床、铣床等需要脚踏操作的机加工设备，只需要对应调整背部的安装接口尺寸就可以快速拓展适配机型。结构建模过程中，所有的壁厚都做了均匀化处理，铸造工艺下壁厚控制在6mm，冲压工艺下板材厚度选择3mm的冷轧钢板，保证结构强度的同时不会过度增加零件重量，踏板的承重测试可以满足最大1000N的瞬时冲击力，完全覆盖操作人员单脚踩踏甚至偶尔重心偏移时的受力需求，不会出现变形或者断裂的情况。踏板的表面处理工艺也预留了调整空间，除了常规的喷塑、喷漆，也可以做表面包胶处理，进一步提升防滑性能和踩踏的脚感，适配不同操作环境的需求，比如在油污特别严重的加工车间，包胶表面的摩擦系数更高，防滑效果会更出色。
